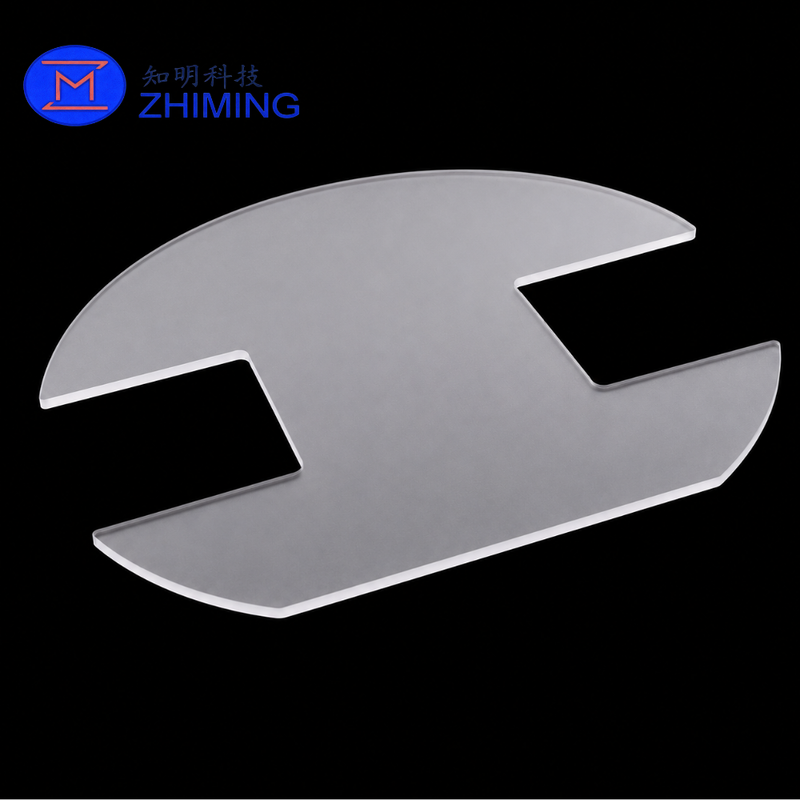

Προσαρμοσμένη θερμική μόνωση με κβάρτζο για συστήματα φωτοβολταϊκών φούρνων

Η θερμική μόνωση με κβάρτζο, επίσης γνωστή ως θερμική φραγίδα κβάρτζου ή θερμική ασπίδα κβάρτζου,που είναι εγκατεστημένο γύρω από την είσοδο ή την έξοδο ενός φωτοβολταϊκού ή ημιαγωγού σωλήνα φούρνου.

Πολλαπλές πλάκες κουαρτσού διατίθενται συνήθως σε ελεγχόμενα διαστήματα χρησιμοποιώντας ένα αντίστοιχο κάλυμμα κουαρτσού.σχηματίζουν ένα στρωμένο θερμικό συγκρότημα φραγμού που βοηθά στον έλεγχο της μεταφοράς θερμότητας από ακτινοβολία, μειώνει την απώλεια θερμότητας γύρω από το άνοιγμα του κλιβάνου, σταθεροποιεί το τοπικό θερμικό περιβάλλον και προστατεύει τα γύρω εξαρτήματα του κλιβάνου.

Κατασκευάζεται από υψηλής καθαρότητας λιωμένο χαλαζία ή αδιαφανή λιωμένο χαλαζία, η πλάκα προσφέρει χαμηλή θερμική επέκταση, καλή αντοχή σε θερμικά σοκ, συμβατότητα σε υψηλές θερμοκρασίες,και χαμηλή πιθανότητα μόλυνσηςΗ προσαρμοσμένη μηχανική είναι διαθέσιμη για κυκλικές πλάκες, ορθογώνιες πλάκες, κεντρικά ανοίγματα, slots, εγκοπές, τρύπες θέσης και ειδικά προφίλ εγκατάστασης.

Βασικά χαρακτηριστικά

Υλικό υψηλής καθαρότητας

Το υψηλής καθαρότητας λιωμένο χαλαζία συμβάλλει στη μείωση του κινδύνου μεταλλικής μόλυνσης σε φωτοβολταϊκά και ημιαγωγικά περιβάλλοντα θερμικής επεξεργασίας.

Χαμηλή θερμική επέκταση

Το λιωμένο κουάρτς έχει πολύ χαμηλό συντελεστή θερμικής διαστολής, βοηθώντας την πλάκα να διατηρήσει σταθερότητα διαστάσεων κατά τη διάρκεια των κύκλων θέρμανσης και ψύξης.

Σχεδιασμός θερμικού φραγμού σε στρώματα

Όταν τοποθετούνται πολλαπλές πλάκες με ελεγχόμενη απόσταση μεταξύ τους, η συναρμολόγηση συμβάλλει στον περιορισμό της μεταφοράς ακτινοβολούμενης και συγκεντρωτικής θερμότητας γύρω από το άνοιγμα του σωλήνα του φούρνου.

Αντίσταση σε θερμικά σοκ

Το λιωμένο χαλαζία λειτουργεί καλά κάτω από αλλαγές θερμοκρασίας όταν η πλάκα είναι σωστά σχεδιασμένη, εγκατεστημένη, θερμαινόμενη και ψύχραιμη.

Επεξεργασία ακριβείας

Η κοπή, το τρυπάνι, η άλεση, η σχισμή και το φινίρισμα άκρων CNC είναι διαθέσιμα για να διασφαλιστεί η συμβατότητα με τον σωλήνα του φούρνου, τον φορέα και την γύρω συναρμολόγηση.

Προσαρμοσμένη γεωμετρία

Η διάμετρος της πλάκας, το πάχος, τα ανοίγματα, οι εγκοπές, τα χαρακτηριστικά τοποθέτησης και η κατάσταση της επιφάνειας μπορούν να κατασκευαστούν σύμφωνα με σχέδια ή δείγματα.

Προδιαγραφές προϊόντος

Η προδιαγραφή Ø420 × 5 mm είναι μέγεθος αναφοράς για το προϊόν που εμφανίζεται.

Πώς Δουλεύει η Πλάκα Μόνωσης Κουάρτζου

Η πλάκα του κουάρτζου χρησιμοποιείται γενικά ως μέρος μιας πολυστρωτής μονωτικής συναρμολόγησης και όχι ως αυτόνομο μονωτικό υλικό.

Αρκετές πλάκες εισάγονται σε ένα σχιστόφραγμα που περιέχει κουάρτς με ένα ελεγχόμενο κενό αέρα μεταξύ των γειτονικών πλακών.

• Μείωση της άμεσης μεταφοράς θερμότητας από ακτινοβολία
• Περιορίστε την απώλεια θερμότητας γύρω από το άνοιγμα του φούρνου
• Προστατεύστε τις κοντινές σφραγίδες και τα μηχανικά εξαρτήματα
• Μείωση της θερμικής έκθεσης εκτός του σωλήνα του φούρνου
• Διατήρηση της σταθερής θέσης της πλάκας
• Βελτίωση της σταθερότητας της συναρμολόγησης εισόδου του φούρνου
• Απλούστευση της επιθεώρησης και της αντικατάστασης κατά τη διάρκεια της συντήρησης

Η πραγματική θερμική απόδοση εξαρτάται από τον αριθμό των πλακών, την απόσταση μεταξύ των πλακών, την κατάσταση της επιφάνειας, τη θερμοκρασία του φούρνου, την ροή αέρα, το πάχος της πλάκας και τη θέση εγκατάστασης.

Υλικές επιλογές

Διαφανές λιωμένο χαλαζία

Κατάλληλο όταν απαιτείται υψηλή καθαρότητα, οπτική παρατήρηση ή ελεγχόμενη υπέρυθρη μετάδοση.

Αδιαφανής λιωμένος σφράγισμα

Περιέχει ελεγχόμενη μικροδομή που αυξάνει τη διάχυση του φωτός και μειώνει την άμεση μετάδοση της ακτινοβολούμενης θερμότητας.

Κουάρτζιο παγωμένο ή ακατέργαστο

Η επιφάνεια που είναι γειωμένη ή κατεστραμμένη μπορεί να αυξήσει τη διάχυση του φωτός και μπορεί να προσδιορίζεται σύμφωνα με τις απαιτήσεις θερμικού σχεδιασμού και εγκατάστασης.

Η πιο κατάλληλη ποιότητα του κουάρτζου θα πρέπει να επιλέγεται σύμφωνα με την απαιτούμενη καθαρότητα, τη θερμική συμπεριφορά, τις μηχανικές συνθήκες και την ατμόσφαιρα του κλιβάνου.

Πλεονεκτήματα του προϊόντος

• Άλλες συσκευές για την κατασκευή ηλεκτρικών συστοιχιών
• Χαμηλός συντελεστής θερμικής διαστολής
• Καλή αντοχή στην θερμική κυκλική κίνηση
• Χαμηλή πιθανότητα μεταλλικής μόλυνσης
• Μετρήσεις με ακριβή μηχανήματα
• Προσαρμοσμένα ανοίγματα, τρύπες και προφίλ άκρων
• Συμπίεστες με στερεόστρωτες θύρες κουαρτς
• Εύκολο στην επιθεώρηση και την αντικατάσταση
• Κατάλληλο για καθαρά περιβάλλοντα παραγωγής
• Διαθέσιμη παραγωγή πρωτοτύπου και παρτίδας
• Μπορεί να παρέχονται αντίστοιχοι κάλυκες
• Προσαρμοσμένη συσκευασία για εύθραυστα εξαρτήματα

Τυπικές εφαρμογές

• Φωτοβολταϊκοί φούρνοι διάχυσης
• Εξοπλισμός κατασκευής ηλιακών κυψελών
• Απομόνωση εισόδου και εξόδου σωλήνων φούρνου
• Μηχανές και συσκευές για την κατασκευή ηλεκτρικών συσσωρευτών
• Φούρνοι οξείδωσης ημιαγωγών
• Εργαλεία LPCVD και θερμικής επεξεργασίας
• Συγκροτήματα φούρνων κουαρτσού
• Συστήματα αντίδρασης υψηλής θερμοκρασίας
• Εργαστηριακοί φούρνοι σωλήνων
• Εργασιακό εξοπλισμό θερμικής επεξεργασίας
• Συγκροτήματα θερμικών φραγμών από χαλαζία προσαρμοσμένα

Επιλογές προσαρμοσμένου σχεδιασμού

Μπορούμε να κατασκευάσουμε πλάκες μονόκλισης από χαλαζία με:

• Προσαρμοσμένες εξωτερικές διαμέτρους
• Διαφορετικά πάχους πλάκας
• Κεντρικές τρύπες ή μεγάλα ανοίγματα
• Τεχνουργήματα και σχισμές για την τοποθέτηση
• Τρύπες τοποθέτησης ή ευθυγράμμισης
• Πίνακες με βαθμίδα ή με εμβέλεια
• Γεμισμένες ή γυαλισμένες επιφάνειες
• Άλλες συσκευές για την κατασκευή ή την κατασκευή οχημάτων με κινητήρα
• Προσαρμοσμένη επίπεδεια και ανοχές
• Διαφανές, αδιαφανές ή παγωμένο χαλαζία
• Συμπληρωματικοί κάτοχοι κουαρτσού πολλαπλών σημείων
• Συσκευές πλήρους πλάκας και στερέωσης

Για ανταλλακτικά, η παραγωγή μπορεί να βασίζεται σε τεχνικό σχέδιο, αρχείο CAD, φυσικό δείγμα ή μετρημένες διαστάσεις εξοπλισμού.

Συστήματα κατασκευής

Μια τυπική διαδικασία παραγωγής περιλαμβάνει:

1. Επιλογή υλικού και ποιότητας του κουάρτζου
2. Τρίψιμο ακατέργαστων πλακών
3. Επεξεργασία προφίλ CNC
4. Επεξεργασία τρυπών, τρυπών και κοπής
5. Άλλες συσκευές για την επεξεργασία ή την επεξεργασία χημικών προϊόντων
6. Τεχνική επεξεργασία
7. Θεραπεία για την ανακούφιση από το άγχος όταν απαιτείται
8. Καθαρισμός ακριβείας
9. Επιθεώρηση διαστάσεων
10. Οπτική επιθεώρηση
11. Προστατευτική συσκευασία

Η διαδικασία κατασκευής προσαρμόζεται σύμφωνα με τη διάμετρο της πλάκας, το πάχος, τη γεωμετρία ανοίγματος, τις απαιτήσεις επιφάνειας και την ποσότητα παραγγελίας.

Επιθεώρηση ποιότητας

Κάθε θερμική μόνωση από χαλαζία μπορεί να ελεγχθεί για:

• Εξωτερική διάμετρος ή συνολικές διαστάσεις
• Δυνατότητα εκτύπωσης
• Μέγεθος ανοίγματος και διαχωρισμού
• Θέσεις τρύπας και τρύπας
• Πλατεία
• Παράλληλος
• Κατάσταση της επιφάνειας
• Ποιότητα της άκρης
• Τσιπς και ρωγμές
• Σπασμοί και ελαττώματα επεξεργασίας
• Εμφάνιση υλικού
• Καθαριότητα
• Ταιριάζει με τον αντίστοιχο λαβή

Οι εκθέσεις επιθεώρησης μπορούν να υποβάλλονται σύμφωνα με τις συμφωνημένες τεχνικές απαιτήσεις.

Πληροφορίες που απαιτούνται για την προσφορά

Παρακαλείστε να αναφέρετε:

1. Σχήμα πλάκας και συνολικές διαστάσεις
2. Διάμετρος πλάκας, εάν είναι κυκλικό
3. Δυνατότητα εκτύπωσης
4. Διαστάσεις κεντρικού ανοίγματος
5. Τρύπα, τρύπα ή διάταξη διαχωρισμού
6. Απαιτήσεις για την επιφάνεια
7. Απαιτήσεις για την επεξεργασία των ακτών
8. Ανεξάρτητες ανοχές σε επίπεδο και διαστάσεις
9. Απαιτήσεις υλικού ή καθαρότητας του χαλαζίου
10. Μέγιστη θερμοκρασία λειτουργίας
11. Συνθήκες κύκλου θέρμανσης και ψύξης
12. Ατμόσφαιρα του φούρνου
13. Απαιτούμενη ποσότητα
14. Τεχνικό σχέδιο, αρχείο CAD ή φυσικό δείγμα

Εάν η πλάκα θα τοποθετηθεί σε υφιστάμενο κάλυμμα κουαρτζού, παρακαλούμε να αναφέρετε επίσης το πλάτος της τρύπας, το βάθος της τρύπας και το απαιτούμενο διαχωρισμό συναρμολόγησης.

Συσκευή

Οι πλακέτες κουαρτζού είναι εύθραυστες και απαιτούν κατάλληλη προστασία της συσκευασίας.

• Καθαρή προστατευτική συσκευασία
• Διαχωρισμός μεμονωμένων πλακών
• Άλλες συσκευές για την κατασκευή ή την κατασκευή οχημάτων
• Τεχνικά τεμαχίδια από αφρό
• Στερεωμένα κιβώτια εξαγωγής
• Δαστικές θήκες για παραγγελίες μεγάλου διαμέτρου ή παρτίδων

Οι πλάκες μεγάλου διαμέτρου μπορούν να διαχωριστούν ξεχωριστά για να μειωθούν οι επαφές, οι γρατσουνιές και οι ζημιές στις άκρες κατά τη μεταφορά.

Γενικές ερωτήσεις

1Ποια είναι η λειτουργία μιας θερμικής μόνωσης από χαλαζία;

Χρησιμοποιείται ως μέρος μιας θερμικής φραγίδας κοντά σε ένα άνοιγμα σωλήνα φούρνου.

2. Είναι το Ø420 × 5 mm το μόνο διαθέσιμο μέγεθος;

Ο αριθμός Ø420 mm με πάχος 5 mm είναι μια προδιαγραφή αναφοράς.

3Μπορεί να προμηθευτούνται διαφανή και αδιαφανή υλικά κουαρτσού;

Ναι. Διατίθενται διαφανείς, αδιαφανείς, σπασμένες και παγωμένες επιλογές κουαρτσού.

4Μπορεί η πλάκα να κατασκευαστεί από σχέδιο ή δείγμα;

Υποστηρίζουμε την παραγωγή με βάση τεχνικά σχέδια, αρχεία CAD, διαστάσεις εξοπλισμού ή φυσικά δείγματα.

5Μπορεί να προστεθούν ειδικές τρύπες, τρύπες ή διαχωρισμοί;

Ναι, τα κεντρικά ανοίγματα, οι τρύπες θέσης, οι εγκοπές άκρων, οι τρύπες τοποθέτησης και τα εξατομικευμένα προφίλ μπορούν να κατασκευαστούν με ακριβή μηχανή σύμφωνα με το σχέδιο.

6Μπορεί να προμηθευτούνται αντίστοιχοι κάλυπτες πλακών;

Ναι, μπορούμε να κατασκευάσουμε ταιριάζοντες θήκους με πολλούς σχισμούς και να προμηθεύσουμε τις πλάκες και τον θήκη ως ολοκληρωμένο μονωτικό σύνολο φούρνου.

7Η πλάκα είναι κατάλληλη για συνεχή λειτουργία σε θερμοκρασία 1.100°C;

Το λιωμένο χαλαζία μπορεί να είναι κατάλληλο για αυτό το εύρος θερμοκρασίας, αλλά η μακροπρόθεσμη απόδοση εξαρτάται από την ποιότητα του χαλαζίου, το μέγεθος της πλάκας, το πάχος, τη μηχανική φόρτιση, τη μέθοδο τοποθέτησης, την ατμόσφαιρα του φούρνου,και θερμικός κύκλοςΟι πλήρεις συνθήκες λειτουργίας πρέπει να επανεξετάζονται πριν από την επιβεβαίωση της προδιαγραφής.

8Πώς πρέπει να επιλέγεται το πάχος της πλάκας;

Το πάχος θα πρέπει να επιλέγεται σύμφωνα με τη διάμετρο της πλάκας, το πλάτος της τρύπας, τον προσανατολισμό της εγκατάστασης, το μηχανικό στήριγμα, τις θερμικές συνθήκες, την απαιτούμενη διάρκεια ζωής και την επιτρεπόμενη παραμόρφωση.
