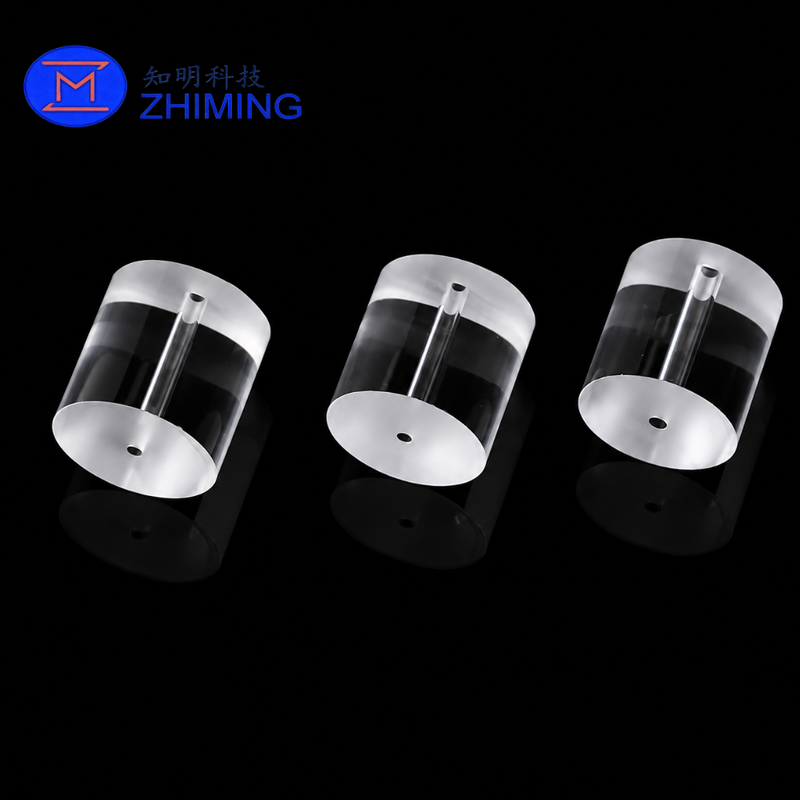

Αυτός ο προσαρμοσμένος σωλήνας χαλαζία με παχύ τοίχωμα είναι ένα συμπαγές, κατασκευασμένο με ακρίβεια εξάρτημα από τήγμενο χαλαζία με κοντό κυλινδρικό σώμα και μια ευθεία αξονική οπή που διατρέχει το προϊόν. Η δομή του διαφέρει από τη συμβατική μακριά σωλήνωση χαλαζία. Το εξάρτημα έχει σχετικά μεγάλη εξωτερική διάμετρο, μικρό συνολικό μήκος, παχύ διαφανές τοίχωμα και δύο επίπεδες κυκλικές ακραίες επιφάνειες.

Το προϊόν περιέχει μία συνεχή διαμπερή οπή. Δεν διαθέτει ξεχωριστή πλευρική θυρίδα τριχοειδούς σωλήνα. Επειδή ο τήγμενος χαλαζίας είναι διαφανής και διαθλά το φως, το εσωτερικό τοίχωμα της αξονικής οπής μπορεί να μοιάζει με επιπλέον σωλήνα όταν παρατηρείται από ορισμένες γωνίες. Στην πραγματικότητα, η ορατή εσωτερική δομή ανήκει στη μοναδική διαμπερή οπή.

Ανάλογα με την προβλεπόμενη χρήση του, αυτό το προϊόν μπορεί επίσης να περιγραφεί ως μανίκι χαλαζία, δακτύλιος χαλαζία, απόσταση χαλαζία, κοντός κύλινδρος χαλαζία ή σωλήνας χαλαζία ακριβείας. Η εξωτερική του διάμετρος, η εσωτερική διάμετρος, το μήκος, η κατάσταση της επιφάνειας και οι ανοχές διαστάσεων μπορούν να κατασκευαστούν σύμφωνα με τα σχέδια του πελάτη.

Κοντό και Παχύτοίχωμα Κυλινδρικό Σχέδιο

Το πιο χαρακτηριστικό γνώρισμα αυτού του εξαρτήματος είναι το συμπαγές κυλινδρικό του σχήμα. Σε σύγκριση με την τυπική σωλήνωση χαλαζία, το τοίχωμα είναι σημαντικά παχύτερο σε σχέση με τη διάμετρο της εσωτερικής οπής. Αυτό το σχέδιο παρέχει επαρκές υλικό χαλαζία γύρω από την οπή και δίνει στο εξάρτημα σταθερή δομή κατά τη μηχανουργική κατεργασία, τον καθαρισμό, τον χειρισμό και την εγκατάσταση.

Η κοντή κυλινδρική μορφή είναι ιδιαίτερα κατάλληλη για συγκροτήματα όπου ο χώρος εγκατάστασης είναι περιορισμένος. Μπορεί να χρησιμοποιηθεί ως ανεξάρτητο λειτουργικό μέρος ή σε συνδυασμό με μεταλλικά, κεραμικά, γραφίτη, καρβίδιο του πυριτίου, γυαλί ή άλλα εξαρτήματα χαλαζία.

Πιθανές λειτουργίες περιλαμβάνουν:

• Τοποθέτηση και απόσταση;
• Ηλεκτρική μόνωση;
• Θερμική απομόνωση;
• Προστασία ράβδου ή σύρματος;
• Εγκατάσταση αισθητήρα;
• Καθοδήγηση αερίου ή υγρού;
• Μόνωση ηλεκτροδίου;
• Μηχανική ευθυγράμμιση;
• Συναρμολόγηση εξοπλισμού υψηλής καθαρότητας.

Η τελική λειτουργία εξαρτάται από τις διαστάσεις, το περιβάλλον λειτουργίας, τη μέθοδο συναρμολόγησης και τις απαιτήσεις της διαδικασίας.

Ακριβής Αξονική Διαμπερής Οπή

Μια ευθεία οπή διαπερνά το σώμα χαλαζία κατά τη διαμήκη του κατεύθυνση. Η οπή μπορεί να χρησιμοποιηθεί για την εισαγωγή ράβδου, σύρματος, ηλεκτροδίου, θερμοζεύγους, αισθητήρα, οπτικής ίνας ή μικρού σωλήνα. Μπορεί επίσης να χρησιμεύσει ως πέρασμα για αέριο ή υγρό σε προσαρμοσμένο εργαστηριακό και βιομηχανικό εξοπλισμό.

Η εσωτερική διάμετρος μπορεί να προσαρμοστεί σύμφωνα με την απαιτούμενη απόσταση συναρμολόγησης ή την ικανότητα ροής. Η θέση της οπής, η ευθυγράμμιση, η ανοχή διαμέτρου και η ομοκεντρότητα μπορούν επίσης να ελεγχθούν σύμφωνα με το τεχνικό σχέδιο.

Για εφαρμογές που απαιτούν ακριβή ευθυγράμμιση, η σχέση μεταξύ της εσωτερικής οπής και της εξωτερικής κυλινδρικής επιφάνειας είναι σημαντική. Η ελεγχόμενη ομοκεντρότητα βοηθά το εισαγόμενο εξάρτημα να παραμένει σωστά τοποθετημένο μέσα στο μανίκι χαλαζία.

Οι διαθέσιμες συνθήκες οπής μπορεί να περιλαμβάνουν τυπικές μηχανουργημένες, λειασμένες, καθαρισμένες ή πυρο-φινιρισμένες επιφάνειες. Το εφικτό εσωτερικό φινίρισμα εξαρτάται από τη διάμετρο της οπής, το μήκος του εξαρτήματος και την επιλεγμένη διαδικασία κατασκευής.

Υλικό Τήγμενου Χαλαζία Υψηλής Καθαρότητας

Ο σωλήνας μπορεί να κατασκευαστεί από τήγμενο χαλαζία ή τήγμενο πυρίτιο που επιλέγεται ανάλογα με την εφαρμογή. Ο χαλαζίας χρησιμοποιείται ευρέως σε εξοπλισμό υψηλής θερμοκρασίας, ημιαγωγών, οπτικών, χημικών και εργαστηριακών εφαρμογών λόγω του συνδυασμού των θερμικών, ηλεκτρικών, χημικών και οπτικών ιδιοτήτων του.

Βασικά χαρακτηριστικά υλικού περιλαμβάνουν:

• Χαμηλός συντελεστής θερμικής διαστολής;
• Καλή αντοχή σε θερμικό σοκ;
• Υψηλή ηλεκτρική μόνωση;
• Χαμηλό δυναμικό μόλυνσης;
• Καλή χημική σταθερότητα;
• Διαφανής εμφάνιση;
• Ικανότητα υψηλής θερμοκρασίας;
• Καλή διαστατική σταθερότητα υπό ελεγχόμενες συνθήκες.

Μπορεί να είναι διαθέσιμος τυπικός βιομηχανικός τήγμενος χαλαζίας, χαλαζίας υψηλής καθαρότητας και επιλεγμένοι βαθμοί τήγμενου πυριτίου. Το κατάλληλο υλικό πρέπει να επιλέγεται ανάλογα με την απαιτούμενη καθαρότητα, τη μετάδοση μήκους κύματος, τον θερμικό κύκλο, την ατμόσφαιρα της διαδικασίας και τη χημική έκθεση.

Προσαρμοσμένη Επεξεργασία Ακροστοιχιών

Και τα δύο άκρα του σωλήνα σχηματίζονται ως επίπεδες κυκλικές επιφάνειες. Οι ακροστοιχίες μπορούν να επεξεργαστούν σε διαφορετικά επίπεδα ανάλογα με το αν το εξάρτημα χρησιμοποιείται για τοποθέτηση, συναρμολόγηση, οπτική παρατήρηση ή σφράγιση επαφής.

Οι διαθέσιμες επεξεργασίες ακροστοιχιών μπορεί να περιλαμβάνουν:

• Ακριβής λείανση;
• Λεπτή λείανση;
• Διαφανής στίλβωση;
• Αμμοβολή;
• Πυρο-φινίρισμα;
• Κοπή ακμής;
• Στρογγυλεμένη ακμή.

Η επιπεδότητα και η παραλληλία μπορούν να ελεγχθούν όταν το εξάρτημα πρέπει να στέκεται όρθιο, να ταιριάζει μεταξύ άλλων εξαρτημάτων ή να διατηρεί ακριβή αξονική ευθυγράμμιση.

Συνιστώνται ακμές με κοπή ή στρογγυλεμένες ακμές όταν αναμένεται επαναλαμβανόμενος χειρισμός. Η επεξεργασία ακμής μπορεί να μειώσει την πιθανότητα θρυμματισμού κατά τον καθαρισμό, τη συναρμολόγηση, τη συσκευασία και τη μεταφορά.

Επιλογές Προσαρμοσμένης Κατασκευής

Αυτό το προϊόν κατασκευάζεται κανονικά σύμφωνα με συγκεκριμένες απαιτήσεις έργου και όχι ως σταθερό τυπικό είδος.

Οι παραμετροποιήσιμες παράμετροι περιλαμβάνουν:

Για μικρές εσωτερικές οπές, παχιά τοιχώματα ή απαιτήσεις αυστηρής ομοκεντρότητας, η εφικτότητα κατασκευής πρέπει να αξιολογηθεί πριν από την παραγωγή.

Δυνατότητες Κατασκευής

Ανάλογα με τις απαιτούμενες διαστάσεις και την ποσότητα παραγγελίας, το εξάρτημα μπορεί να κατασκευαστεί από ένα κενό σωλήνα χαλαζία με παχύ τοίχωμα ή να μηχανουργηθεί από συμπαγή κύλινδρο χαλαζία.

Οι διαθέσιμες δυνατότητες επεξεργασίας μπορεί να περιλαμβάνουν:

• Ακριβής κοπή;
• Διάτρηση χαλαζία;
• Μηχανουργική εσωτερικής οπής;
• Λείανση εξωτερικής διαμέτρου;
• Λείανση ακροστοιχίας;
• Λείανση;
• Οπτική στίλβωση;
• Πυρο-φινίρισμα;
• Κοπή ακμής;
• Υπερηχητικός καθαρισμός;
• Καθαρισμός υψηλής καθαρότητας;
• Προσαρμοσμένη προστατευτική συσκευασία.

Μπορούν να παραχθούν πρωτότυπες ποσότητες για επαλήθευση διαστάσεων και συναρμολόγησης πριν από τη μαζική παραγωγή.

Τυπικές Εφαρμογές

Αυτός ο κοντός σωλήνας χαλαζία με παχύ τοίχωμα μπορεί να χρησιμοποιηθεί σε εξοπλισμό που απαιτεί αντοχή στη θερμότητα, ηλεκτρική μόνωση, χημική καθαρότητα, διαστατική σταθερότητα ή διαφανή παρατήρηση.

Τυπικές εφαρμογές περιλαμβάνουν:

• Εξοπλισμός επεξεργασίας ημιαγωγών;
• Συναρμολογήσεις φούρνων χαλαζία;
• Εργαστηριακά όργανα;
• Εξοπλισμός δοκιμών υψηλής θερμοκρασίας;
• Συστήματα κενού;
• Εξοπλισμός παροχής αερίου;
• Αναλυτικά όργανα;
• Οπτικός εξοπλισμός;
• Συστήματα επεξεργασίας πλάσματος;
• Εξαρτήματα προστασίας αισθητήρων;
• Μανίκια μόνωσης ηλεκτροδίων;
• Μόνωση θερμοζεύγους;
• Συσκευές χημικής επεξεργασίας;
• Εξοπλισμός έρευνας;
• Συναρμολογήσεις ακριβούς τοποθέτησης.

Για εφαρμογές αερίου ή υγρού, η πίεση λειτουργίας, το μέσο ροής, η θερμοκρασία, η δομή σφράγισης και η μέθοδος σύνδεσης πρέπει να επιβεβαιωθούν πριν από την παραγωγή.

Πλεονεκτήματα Προϊόντος

Συμπαγής Γεωμετρία

Το κοντό κυλινδρικό σχέδιο είναι κατάλληλο για εξοπλισμό με περιορισμένο χώρο εγκατάστασης.

Παχύ Τοίχωμα Χαλαζία

Το σημαντικό πάχος τοιχώματος παρέχει σταθερή δομή και επιτρέπει την ενσωμάτωση μιας μικρής αξονικής οπής σε ένα σχετικά μεγάλο σώμα χαλαζία.

Προσαρμοσμένο Μέγεθος Οπής

Η διάμετρος της διαμπερούς οπής μπορεί να προσαρμοστεί για ράβδους, σύρματα, αισθητήρες, ηλεκτρόδια, οπτικές ίνες ή απαιτήσεις διόδου ρευστού.

Διαφανής Κατασκευή

Το διαφανές σώμα επιτρέπει την οπτική επιθεώρηση της εσωτερικής οπής και των εισαγόμενων εξαρτημάτων.

Υλικό Υψηλής Καθαρότητας

Ο χαλαζίας είναι κατάλληλος για εφαρμογές όπου ο έλεγχος μόλυνσης και η καθαρότητα του υλικού είναι σημαντικά.

Προσαρμογή Ακριβείας

Οι διαστάσεις, οι ανοχές, οι ακραίες επιφάνειες, η ομοκεντρότητα και τα πρότυπα καθαρισμού μπορούν να κατασκευαστούν σύμφωνα με τα σχέδια.

Έλεγχος Ποιότητας

Ο έλεγχος μπορεί να πραγματοποιηθεί σύμφωνα με τις συμφωνημένες τεχνικές προδιαγραφές. Τυπικά στοιχεία ελέγχου περιλαμβάνουν:

• Εξωτερική διάμετρος;
• Συνολικό μήκος;
• Διάμετρος διαμπερούς οπής;
• Πάχος τοιχώματος;
• Θέση οπής;
• Ευθυγράμμιση οπής;
• Ομοκεντρότητα OD προς ID;
• Επιπεδότητα ακροστοιχίας;
• Παραλληλία ακροστοιχίας;
• Γρατζουνιές επιφάνειας;
• Θραύσματα ακμής;
• Ορατές φυσαλίδες και εγκλείσματα;
• Καθαριότητα επιφάνειας;
• Κατάσταση συσκευασίας.

Μπορούν να παρασχεθούν αρχεία ελέγχου διαστάσεων και φωτογραφίες προϊόντων όταν απαιτείται.

Πληροφορίες που απαιτούνται για Προσφορά

Παρακαλούμε παρέχετε τις ακόλουθες πληροφορίες για τεχνική αξιολόγηση και προσφορά:

1. Εξωτερική διάμετρος;
2. Συνολικό μήκος;
3. Διάμετρος διαμπερούς οπής;
4. Ανοχές διαστάσεων;
5. Απαίτηση ομοκεντρότητας;
6. Φινίρισμα ακροστοιχίας;
7. Επεξεργασία ακμής;
8. Υλικό χαλαζία ή βαθμός καθαρότητας;
9. Θερμοκρασία λειτουργίας;
10. Προβλεπόμενη εφαρμογή;
11. Αέριο, υγρό ή χημικό μέσο διεργασίας;
12. Ποσότητα παραγγελίας;
13. Τεχνικό σχέδιο ή δείγμα αναφοράς.

Συχνές Ερωτήσεις

Είναι αυτό το προϊόν σωλήνας χαλαζία ή ράβδος χαλαζία;

Ταξινομείται ως σωλήνας χαλαζία επειδή περιέχει μια αξονική διαμπερή οπή. Ωστόσο, το παχύ τοίχωμα και το μικρό του μήκος του δίνουν μια εμφάνιση παρόμοια με έναν διάτρητο κύλινδρο χαλαζία.

Έχει πλευρική θυρίδα τριχοειδούς σωλήνα;

Όχι. Το εξάρτημα που παρουσιάζεται έχει μία αξονική διαμπερή οπή. Δεν περιέχει ανεξάρτητη πλευρική θυρίδα τριχοειδούς σωλήνα.

Μπορεί η διαμπερής οπή να γίνει μικρότερη ή μεγαλύτερη;

Ναι. Η διάμετρος της οπής μπορεί να προσαρμοστεί. Η εφικτότητα εξαρτάται από την εξωτερική διάμετρο, το μήκος, το πάχος τοιχώματος, την ευθυγράμμιση και τις απαιτήσεις ανοχής.
