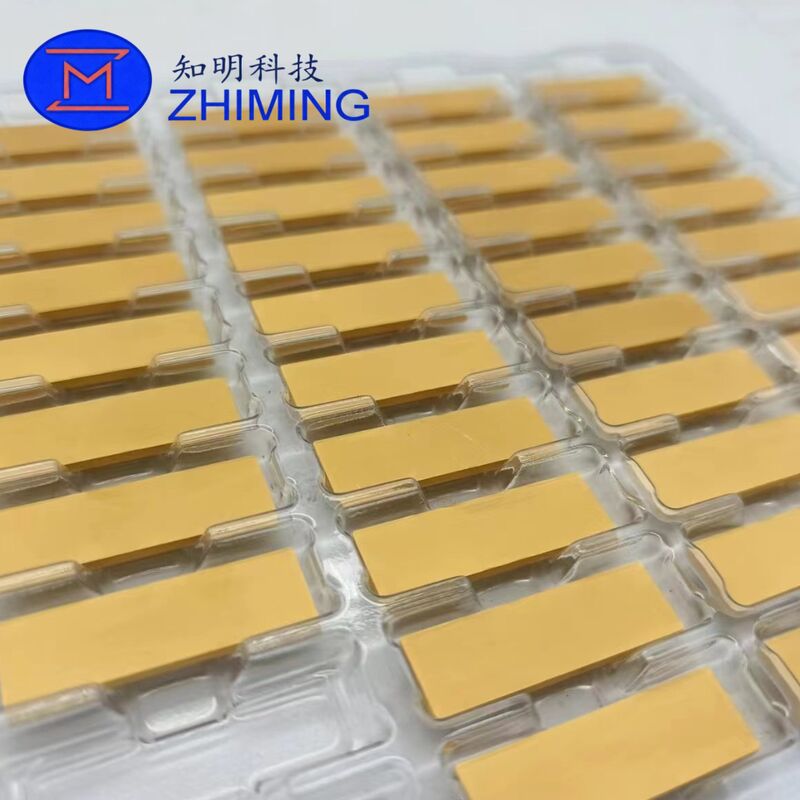

Επισκόπηση του προϊόντος

Το διαμαντένιο- χαλκό θερμοοδηγούμενο σύνθετο είναι ένα προηγμένο υλικό που κατασκευάζεται μέσω επεξεργασίας παρτίδων PVD από σκόνες διαμαντιών.ρυθμιζόμενος συντελεστής θερμικής διαστολής (CTE), υψηλή μηχανική αντοχή και αξιόπιστη θερμική σταθερότητα, καθιστώντας το ιδανικό για ηλεκτρονικά ισχύος, ημιαγωγούς, λέιζερ και σύνθετα υποστρώματα υψηλών επιδόσεων.

Κύρια πλεονεκτήματα

• Υψηλή θερμική αγωγιμότητα: Η θερμική αγωγιμότητα υπερβαίνει τα 700 W/m·K, παρέχοντας ανώτερη απώλεια θερμότητας

• Ρυθμίσιμη CTE: Μπορεί να ρυθμιστεί σε 512 ppm/K με συνδυασμό με χαλκό ή σύνθετα υλικά (CPC, CMC), μειώνοντας τον κίνδυνο ρωγμάτωσης της συγκόλλησης συγκόλλησης

• Υψηλή μηχανική αντοχή: Δυνατότητα κάμψης > 300 MPa, εξασφαλίζοντας υψηλή αξιοπιστία

• Αξιόπιστη θερμική σταθερότητα: Αντιστέκεται σε θερμικά σοκ -65°C έως 150°C για 1000 κύκλους με υποβάθμιση της απόδοσης < 5%

• Εξαιρετική συγκόλληση: Υποστηρίζει τη συγκόλληση χαλκού και αργύρου, εύκολη ενσωμάτωση με ηλεκτρονικά εξαρτήματα

• Αποδοτική και επεκτάσιμη: Η προηγμένη διαδικασία επιτρέπει μεγάλης έκτασης, ομοιόμορφη παραγωγή

Τεχνικές προδιαγραφές

Εφαρμογές

1. Ψύξη ηλεκτρονικών εξαρτημάτων υψηλής ισχύος: αντικαθιστά τα παραδοσιακά υποστρώματα χαλκού, μειώνοντας σημαντικά τις θερμοκρασίες των σημείων θερμότητας

2. Συνθετικά υποστρώματα: Μπορούν να πιεστούν με CPC ή CMC για την παρασκευή συνθετικών διαμαντιού- χαλκού- CMC, ελέγχοντας συνολικά την CTE σε 9 ∆12 ppm/K

3. Πλήρως καλυμμένα με χαλκό σύνθετα: αντικαθιστά το καθαρό χαλκό σε μονάδες υψηλής ισχύος για βελτιωμένες θερμικές επιδόσεις και αξιοπιστία

Προσαρμογή

• Προσαρμόσιμο πάχος, θερμική αγωγιμότητα και CTE σύμφωνα με τις απαιτήσεις του έργου

• Υποστηρίζει διάφορες επεξεργασίες επιφάνειας και δομικά σχέδια για σύνθετες ανάγκες μηχανικής

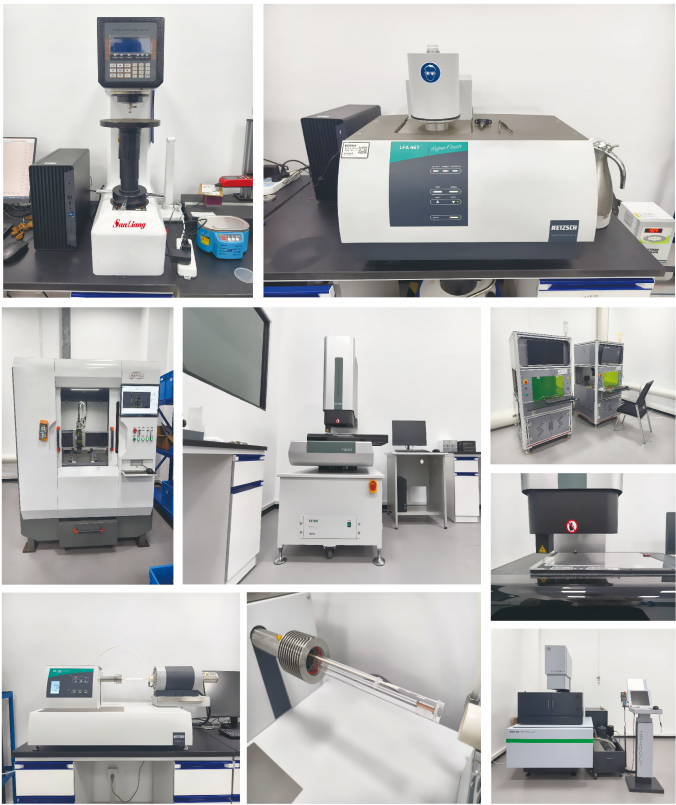

Ικανότητες επεξεργασίας και κατασκευής

Γενικές ερωτήσεις

1: Ποια είναι τα κύρια πλεονεκτήματα των θερμοοδηγικών συνθετικών υλικών διαμάντι- χαλκού σε σύγκριση με το καθαρό χαλκό;

Οι σύνθετες ύλες διαμάντου- χαλκού προσφέρουν σημαντικά υψηλότερη θερμική αγωγιμότητα (≥ 700 W/m·K) από τον καθαρό χαλκό, επιτρέποντας παράλληλα τον συντελεστή θερμικής διαστολής (CTE) να προσαρμόζεται μεταξύ 5·10 ppm/K.Αυτό μειώνει τη θερμική ασυμφωνία με τα τσιπ των ημιαγωγών και τα υποστρώματαΕπιπλέον, τα υλικά διαμαντιού- χαλκού παρέχουν μεγαλύτερη δυσκαμψία και καλύτερη θερμική σταθερότητα σε επαναλαμβανόμενο θερμικό κύκλο.

2: Μπορεί η θερμική αγωγιμότητα και η CTE να προσαρμοστούν για διαφορετικές εφαρμογές;

Προσαρμόζοντας την περιεκτικότητα σε διαμάντια, τη δομή του χαλκού και την αρχιτεκτονική των σύνθετων υλικών, η θερμική αγωγιμότητα, το πάχος και το CTE μπορούν να ελεγχθούν με ακρίβεια.Το υλικό μπορεί επίσης να στρωθεί ή να συμπιεστεί με υπόστρωμα CPC ή CMC., που επιτρέπει τη συνολική CTE να ρυθμίζεται σε 912 ppm/K για βελτιωμένη αξιοπιστία σε ηλεκτρονικές μονάδες υψηλής ισχύος.

3: Είναι συμβατό το σύνθετο διαμάντι- χαλκού με τις συνήθεις διαδικασίες μηχανικής επεξεργασίας και συγκόλλησης;

Το σύνθετο είναι σχεδιασμένο για να υποστηρίζει την επεξεργασία ακριβείας και μπορεί να παρέχεται με ελεγχόμενη τραχύτητα επιφάνειας και παράλληλοτητα.επιτρέποντας την εύκολη ενσωμάτωση σε υφιστάμενες διαδικασίες συσκευασίας και συναρμολόγησηςΤο υλικό διατηρεί σταθερές επιδόσεις μετά από 1000 κύκλους θερμικού σοκ από 65°C έως 150°C, εξασφαλίζοντας μακροχρόνια αξιοπιστία.
