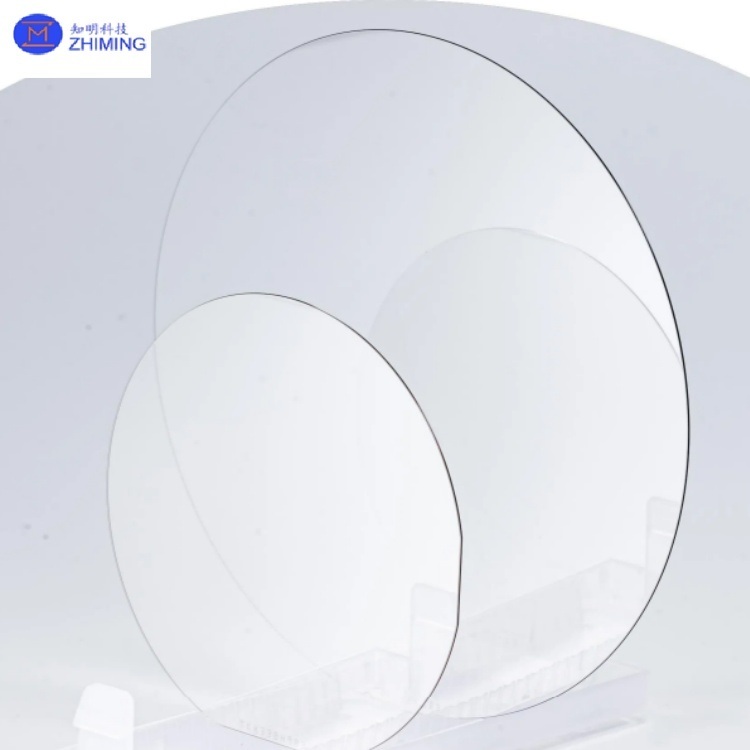

HPSI SiC Wafer 2-12 ιντσών οπτικής ποιότητας για γυαλιά AI / AR

HPSI SiC Wafer 2-12 ιντσών οπτικής ποιότητας για γυαλιά AI / AR

Τα υφάσματα SiC τύπου HPSI (υψηλής καθαρότητας ημιμονωτικό καρβίδιο πυριτίου) χρησιμεύουν ως βασικά οπτικά υλικά στα γυαλιά AI και AR. Με τον υψηλό δείκτη διάθλασης τους (2.6·2.7 @ 400~800 nm) και χαμηλά χαρακτηριστικά οπτικής απορρόφησης , αντιμετωπίζουν ζητήματα όπως τα "εφέ ουράνιου τόξου" και η ανεπαρκής διαπερατότητα του φωτός στα παραδοσιακά υλικά γυαλιού ή ρητίνης για τους κυματοδείκτες AR.Τα γυαλιά AR Orion των Meta ̇s χρησιμοποιούν φακούς HPSI SiC, επιτυγχάνοντας ένα 70° ∼ 80° υπερύχιο οπτικό πεδίο (FOV) με πάχος ενός μόνο στρώματος φακού 0,55 mm και βάρος 2,7 g, βελτιώνοντας σημαντικά την άνεση και την κατάδυση.

Ειδικά χαρακτηριστικά και πλεονεκτήματα των κυψελών HPSI SiC

Ιδιότητες υλικών, οπτικές επιδόσεις και αξία εφαρμογής

- Δεν ξέρω.1Δείκτης διάθλασης: 2,6 2,7

• Αυτός ο υψηλός δείκτης διάθλασης επιτρέπει την αντικατάσταση των πολυεπίπεδων οπτικών δομών με έναν μονοεπίπεδο φακό, μειώνοντας την απώλεια φωτός και βελτιώνοντας τη φωτεινότητα και την ακρίβεια χρώματος.Επιτρέπει καθαρότερες οπτικές εμφανίσεις, εξαλείφει τα αποτελέσματα του ουράνιου τόξου και υποστηρίζει την απρόσκοπτη ενσωμάτωση με μικρο-LED υψηλής ανάλυσης.

- Δεν ξέρω.

2Θερμική αγωγιμότητα: 490 W/m·K

• Το υλικό εξαλείφει γρήγορα τη θερμότητα που παράγεται από τα υψηλής ισχύος Micro LEDs, αποτρέποντας την παραμόρφωση του φακού και επεκτείνοντας τη διάρκεια ζωής της συσκευής.Αυτό εξασφαλίζει σταθερή απόδοση ακόμη και σε περιβάλλον υψηλής θερμοκρασίας, όπως η εξωτερική χρήση.

- Δεν ξέρω.

3Σκληρότητα Μοχς: 9.5

• Με εξαιρετική αντοχή στις γρατζουνιές, το υλικό αντέχει στην καθημερινή φθορά, μειώνει τις ανάγκες συντήρησης και παρατείνει τη διάρκεια ζωής του φακού, βελτιώνοντας τη μακροχρόνια χρησιμότητα.

4Μεγάλο εύρος ημιαγωγών.

• Η συμβατότητά του με τις διαδικασίες CMOS επιτρέπει τη λιθογραφία σε νανοκλίμακα και την χαρακτική για ακριβή κατασκευή οπτικών πλέκων.Αυτό διευκολύνει την παραγωγή σε κλίμακα κυψελών προηγμένων οπτικών εξαρτημάτων όπως διαθλαστικοί κυματοδηγοί και μικροαναταχείς.

Βασικές εφαρμογές των κυψελών HPSI SiC

Πίνακας HPSI SiCΒασική παράμετρος

Σύγκριση των προδιαγραφών των 4 και 6 ιντσών ημιμονωτικών υπόστρωτων SiC
Παράμετρος	Αξία	4 ιντσών υποστρώμα	6 ιντσών υποστρώμα
Διάμετρο.	Τάξη Z / Τάξη D	99.5 mm - 100.0 mm	149.5 mm - 150,0 mm
Πολυτύπου.	Τάξη Z / Τάξη D	4H	4H
Δύψος.	Τάξη Z	500 μm ± 15 μm	500 μm ± 15 μm
	Δ βαθμός	500 μm ± 25 μm	500 μm ± 25 μm
Προσανατολισμός της πλάκας	Τάξη Z / Τάξη D	Για τον άξονα: <0001> ± 0,5°	Για τον άξονα: <0001> ± 0,5°
Μικροσωλήνες	Τάξη Z	≤ 1 cm2	≤ 1 cm2
	Δ βαθμός	≤ 15 cm2	≤ 15 cm2
Αντίσταση.	Τάξη Z	≥ 1E10 Ω·cm	≥ 1E10 Ω·cm
	Δ βαθμός	≥ 1E5 Ω·cm	≥ 1E5 Ω·cm
Πρωτοβάθμια επίπεδη προσανατολισμός	Τάξη Z / Τάξη D	(10-10) ± 5,0°	(10-10) ± 5,0°
Πρωταρχικό επίπεδο μήκος	Τάξη Z / Τάξη D	32.5 mm ± 2,0 mm	Σημείο
Δευτερογενές επίπεδο μήκος	Τάξη Z / Τάξη D	180,0 mm ± 2,0 mm	-
Αποκλεισμός του Τόπου.	Τάξη Z / Τάξη D	3 χιλιοστά	3 χιλιοστά
ΛΤΒ / ΤΤΒ / Βόου / Δυνατότητα δίνης.	Τάξη Z	≤ 2,5 μm / ≤ 5 μm / ≤ 15 μm / ≤ 30 μm	≤ 2,5 μm / ≤ 6 μm / ≤ 25 μm / ≤ 35 μm
	Δ βαθμός	≤ 10 μm / ≤ 15 μm / ≤ 25 μm / ≤ 40 μm	≤ 5 μm / ≤ 15 μm / ≤ 40 μm / ≤ 80 μm
Ακαθαρσία.	Τάξη Z	Πολωνικό Ra ≤ 1 nm / CMP Ra ≤ 0,2 nm	Πολωνικό Ra ≤ 1 nm / CMP Ra ≤ 0,2 nm
	Δ βαθμός	Πολωνικό Ra ≤ 1 nm / CMP Ra ≤ 0,2 nm	Πολωνική Ra ≤ 1 nm / CMP Ra ≤ 0,5 nm
Τρίχες του Τριχόπλευρου.	Δ βαθμός	Συγκεντρωτική έκταση ≤ 0,1%	Συγκεντρωτικό μήκος ≤ 20 mm, μονό ≤ 2 mm
Πολυτύποι περιοχών	Δ βαθμός	Συγκεντρωτική έκταση ≤ 0,3%	Συγκεντρωτική έκταση ≤ 3%
Εμφανίσεις άνθρακα	Τάξη Z	Συγκεντρωτική έκταση ≤ 0,05%	Συγκεντρωτική έκταση ≤ 0,05%
	Δ βαθμός	Συγκεντρωτική έκταση ≤ 0,3%	Συγκεντρωτική έκταση ≤ 3%
Σκάβουνες στην επιφάνεια του πυριτίου.	Δ βαθμός	5 επιτρέπεται, καθένας ≤1 mm	Συνολικό μήκος ≤ 1 x διάμετρος
Τσιπς Ένττζ.	Τάξη Z	Καμία δεν επιτρέπεται (εύρος και βάθος ≥ 0,2 mm)	Καμία δεν επιτρέπεται (εύρος και βάθος ≥ 0,2 mm)
	Δ βαθμός	7 επιτρέπεται, καθένας ≤1 mm	7 επιτρέπεται, καθένας ≤1 mm
Διάσπαση βίδες	Τάξη Z	-	≤ 500 cm2
Συσκευή	Τάξη Z / Τάξη D	Κασέτα πολλαπλών πλακιδίων ή δοχείο με μία πλακιδιά	Κασέτα πολλαπλών πλακιδίων ή δοχείο με μία πλακιδιά





---



Υπηρεσίες ZMSH





Η ZMSH, ως ολοκληρωμένη εταιρεία παραγωγής και εμπορίας, παρέχει ολοκληρωμένες λύσεις για προϊόντα SiC:



• Ψηλή ολοκλήρωση:Οι εσωτερικοί φούρνοι ανάπτυξης κρυστάλλων παράγουν πλάκες τύπου 4H-N, 4H-HPSI, 6H-P και 3C-N (2 ′′ 12 ′′), με προσαρμόσιμες παραμέτρους (π.χ. συγκέντρωση ντόπινγκ, αντοχή κάμψης).

• - Δεν ξέρω.Επεξεργασία ακρίβειας:

1. - Δεν ξέρω.Κόψιμο επιπέδου κυψελών:Η τεμαχιστική με λέιζερ και η χημική μηχανική γυάλωση (CMP) επιτυγχάνουν τραχύτητα επιφάνειας < 0,3 nm.
2. - Δεν ξέρω.Προσαρμοσμένα σχήματαΠαράγει πρίσμα, τετράγωνες πλάκες και συστοιχίες κυματοδηγών για την ενσωμάτωση οπτικών μονάδων AR.

• Επικοινωνήστε μαζί μας:Δείγματα και τεχνικές διαβουλεύσεις διαθέσιμες. Πλήρης υποστήριξη από την επικύρωση του σχεδίου έως την μαζική παραγωγή.









---



Τα προϊόντα SiC της ZMSH





Σι-Κοφέλες 4H-Σημ.





1. 4" 4H-Semi High Purity SIC Wafers Prime Grade Ημιαγωγός EPI Υποστρώματα AR Γυαλιά Οπτική ποιότητα







---



Σι-Κοφέλες 4H-N





2. 4 ιντσών 4H-N Silicon Carbide SiC υποστρώμα διαμέτρου 100mm N τύπου Prime Grade Dummy Grade πάχος 350um προσαρμοσμένο







---



Άλλοι τύποι δειγμάτων SiC







Ε: Γιατί η HPSI SiC Wafer είναι κρίσιμη για τα γυαλιά AR;

Α1: Η υψηλή αναθρακούμενη τιμή του HPSI SiC Wafer® (2.6·2.7) και η χαμηλή οπτική απορρόφηση εξαλείφουν τις επιδράσεις του ουράνιου τόξου στις οθόνες AR, επιτρέποντας παράλληλα υπεραπλανούς κυματοδηγούς (π.χ., Meta Orion® 0.Φακοί 55 mm).

Ε2: Πώς το HPSI SiC διαφέρει από το παραδοσιακό γυαλί στην οπτική AR;

Α2: Το HPSI SiC προσφέρει 2 φορές υψηλότερο δείκτη διάθλασης από το γυαλί (~ 2,0), επιτρέποντας ευρύτερο FOV και μονοστρωτούς κυματοδηγούς, καθώς και θερμική αγωγιμότητα 490 W/m·K για τη διαχείριση της θερμότητας από τα Micro LED.

Ε3: Είναι το HPSI SiC συμβατό με άλλα υλικά ημιαγωγών;

Α3: Ναι, ενσωματώνεται με το GaN και το πυρίτιο σε υβριδικά συστήματα, αλλά η θερμική σταθερότητα και οι διηλεκτρικές ιδιότητές του το καθιστούν ανώτερο για οπτική AR υψηλής ισχύος.
