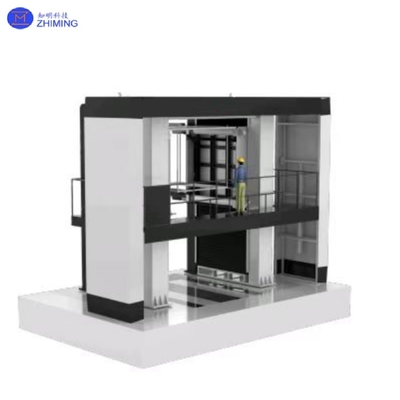

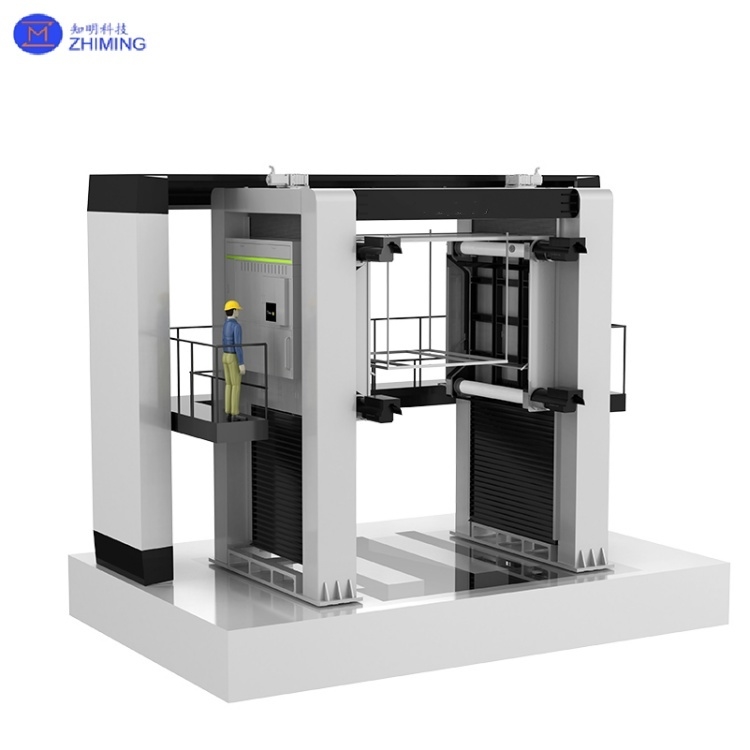

Μηχανή Κοπής Πολλαπλών Συρμάτων για Επεξεργασία Φυσικών Λίθων
Η μηχανή κοπής πολλαπλών συρμάτων είναι ένας σύγχρονος εξοπλισμός επεξεργασίας πέτρας που χρησιμοποιεί πολλαπλά διαμαντένια σύρματα κοπής που λειτουργούν παράλληλα, σχεδιασμένα ειδικά για την αποτελεσματική κοπή φυσικών λίθων όπως μάρμαρο, γρανίτη και ψαμμίτη. Μέσω της σύγχρονης κίνησης εκατοντάδων διαμαντένιων συρμάτων, επιτρέπει την κοπή και τη διαμόρφωση εξαιρετικά μεγάλων όγκων (έως 3×2×2m) σε μία κίνηση, βελτιώνοντας την απόδοση κοπής κατά 5-8 φορές σε σύγκριση με τα παραδοσιακά πριόνια πλαισίου. Ο εξοπλισμός διαθέτει αρθρωτό σχεδιασμό, υποστηρίζει κάθετη/οριζόντια αμφίδρομη κοπή και προσφέρει μέγιστο πάχος επεξεργασίας 2,5m. Χρησιμοποιείται ευρέως στην εξόρυξη λατομείων πέτρας, στην παραγωγή πλακών και στην επεξεργασία υλικών ειδικού σχήματος.
Αρχή Λειτουργίας Μηχανής Κοπής Πολλαπλών Συρμάτων
1. Σύστημα Μετάδοσης Πολλαπλών Συρμάτων
- Με κίνηση από έναν κύριο κινητήρα, το σύνολο τροχών κίνησης (διάμετρος 1,2-1,8m) τροφοδοτεί 200-800 διαμαντένια σύρματα κοπής για να σχηματίσουν ένα δίκτυο κίνησης κλειστού βρόχου.
- Η ταχύτητα του σύρματος είναι ρυθμιζόμενη εντός της περιοχής 0-25m/s, με έλεγχο τάσης σερβο (15-35kN ρυθμιζόμενο) εξασφαλίζοντας τεντωμένα σύρματα κοπής.
2. Σύστημα Τροφοδοσίας Πέτρας
- Το τρόλεϊ του όγκου τροφοδοτείται ομοιόμορφα με ταχύτητα 0,5-10cm/h μέσω μιας υδραυλικής συσκευής προώθησης.
- Εξοπλισμένο με αισθητήρες πίεσης για την παρακολούθηση της αντίστασης κοπής σε πραγματικό χρόνο και την αυτόματη ρύθμιση της ταχύτητας τροφοδοσίας.
3. Σύστημα Ψύξης και Αφαίρεσης Σκόνης
- Αντλίες νερού υψηλής πίεσης (10-15MPa) ψεκάζουν ψυκτικό υγρό με βάση το νερό με ρυθμό ροής 200L/min.
- Διφασική καθαρισμός με κυκλωνική αφαίρεση σκόνης + φιλτράρισμα κουρτίνας νερού ελέγχει τη συγκέντρωση σκόνης κάτω από 2mg/m³.
4. Έξυπνο Σύστημα Ελέγχου
- Βασισμένο σε μια αρχιτεκτονική PLC + βιομηχανικού υπολογιστή, εμφανίζει παραμέτρους σε πραγματικό χρόνο όπως η τάση του σύρματος, το τρέχον φορτίο και η ταχύτητα τροφοδοσίας.
- Διαθέτει προσαρμοστικότητα σκληρότητας πέτρας, βελτιστοποιώντας αυτόματα τις παραμέτρους κοπής μέσω ακουστικής ανίχνευσης.
Τεχνική Προδιαγραφή Μηχανής Κοπής Πολλαπλών Συρμάτων
| Στοιχείο |
Μονάδα |
Παράμετρος |
| Μέγιστο μέγεθος εργασίας |
mm |
3300*2000*2300 |
| Διάμετρος ελαστικού κυλίνδρου (διπλός κώνος) |
mm |
Τέσσερις άξονες: Φ240*2000 |
| Διαδρομή κάθετης ανύψωσης τραπεζιού εργασίας |
mm |
2500 |
| Ταχύτητα λειτουργίας σύρματος (διπλός κώνος) |
m/min |
1000(max) |
| Διάμετρος διαμαντένιου σύρματος |
mm |
0.45~0.55 |
| Χωρητικότητα αποθήκευσης σύρματος |
Km |
0-20(για διαμαντένιο σύρμα 0.45~0.55) |
| Εύρος πάχους κοπής |
mm |
10~50 |
| Παροχή ρεύματος |
|
3-φασικό 4-σύρμα AC380V/50Hz |
| Συνολική ισχύς μηχανής |
KW |
≤170 |
| Κύριος κινητήρας |
|
29KW × 4 μονάδες |
| Κινητήρας ανύψωσης |
|
7.5KW × 2 μονάδες |
| Κινητήρας διάταξης σύρματος |
KW |
0.75KW × 2 μονάδες |
| Κινητήρας ελέγχου τάσης |
|
7.5KW × 2 μονάδες |
| Κινητήρας ξετυλίγματος/τύλιξης |
|
11KW × 2 μονάδες |
| Συνολικές διαστάσεις (διπλός κώνος) |
mm |
6300*9280*6750 |
| Βάρος μηχανής (διπλός κώνος) |
T |
Περίπου 40 τόνοι |
Χαρακτηριστικά Μηχανής Κοπής Πολλαπλών Συρμάτων
- Τα βασικά εξαρτήματα μετάδοσης χρησιμοποιούν εισαγόμενα εξαρτήματα για να εξασφαλίσουν την συνολική ακρίβεια της μηχανής.
- Ο εξοπλισμός λειτουργεί με χαμηλά συνολικά επίπεδα θορύβου, αποτρέποντας την βλάβη της ακοής στους εργαζομένους.
- Το ξετύλιγμα, το τύλιγμα, η διάταξη, η λειτουργία του άξονα, η τάση του σύρματος κοπής και η τροφοδοσία του τραπεζιού εργασίας κινούνται και ελέγχονται από σερβοκινητήρες.
- Η αδιάλειπτη παροχή ρεύματος (UPS) είναι ενσωματωμένη για συνεχή λειτουργία.
- Ο έλεγχος ανάδρασης κλειστού βρόχου υιοθετείται για την τάση ξετυλίγματος και τύλιξης σύρματος, εξασφαλίζοντας σταθερή τάση σύρματος κοπής κατά τη διάρκεια της διαδικασίας.
- Το σύστημα διαθέτει λειτουργικότητα τάσης (έγκαιρης προειδοποίησης), αποτρέποντας αποτελεσματικά τη θραύση του σύρματος που προκαλείται από μη φυσιολογικές διακυμάνσεις τάσης.
Κύριες Εφαρμογές Μηχανής Κοπής Πολλαπλών Συρμάτων
1. Άμεση Εξόρυξη Λατομείου
- Αντικαθιστά τις εκρηκτικές μεθόδους εξόρυξης, επιτρέποντας την άμεση κοπή ορθογώνιων όγκων από σώματα μεταλλεύματος, βελτιώνοντας την απόδοση κατά 3 φορές.
- Ιδιαίτερα κατάλληλο για προστατευτική εξόρυξη λίθων υψηλής αξίας όπως λευκό μάρμαρο και ινδικό κόκκινο γρανίτη.
2. Παραγωγή Πλακών Μεγάλης Κλίμακας

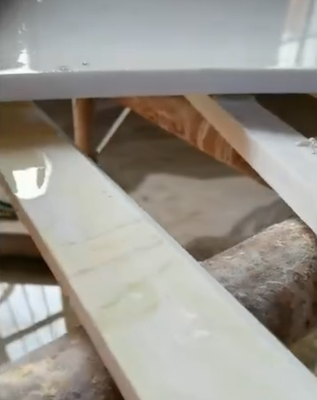

- Κόβει ταυτόχρονα 120-240 τυπικές πλάκες (πάχος 1,5-2cm).
- Επιτυγχάνει σχηματισμό σε μία κίνηση από τραχύ στην γυαλιστερή επιφάνεια, εξαλείφοντας το τραχύ λείανση.
3. Επεξεργασία Υλικών Ειδικού Σχήματος
- Επιτρέπει την καμπύλη κοπή (ελάχιστη ακτίνα R300mm) μέσω συστήματος CNC.
- Χρησιμοποιείται για επεξεργασία ειδικού σχήματος όπως ρωμαϊκές κολώνες, κενά γλυπτικής και καμπύλα σκαλοπάτια.
4. Αποκατάσταση Αρχαίων Κτιρίων
- Ακριβώς αναπαράγει παραδοσιακά πέτρινα εξαρτήματα, καλύπτοντας τις απαιτήσεις τοποθέτησης mortise και tenon.
- Επιτρέπει την κοπή μαλακών λίθων όπως ψαμμίτη και μπλε πέτρας χωρίς ζημιές.
5. Επεξεργασία Ειδικών Λίθων
- Κοπή αχάτη κρυστάλλου: Χρησιμοποιεί διαμαντένιο σύρμα 0,5mm εξαιρετικά λεπτό με απώλεια κοπής <1mm.
- Χάραξη ταφόπετρας: Υποστηρίζει κοπή λοξής γωνίας 45° και επεξεργασία.
Μηχανή Κοπής Πολλαπλών ΣυρμάτωνΣυχνές Ερωτήσεις
Ε1: Ποια είναι η μέγιστη ικανότητα κοπής των πριονιών πολλαπλών συρμάτων για φυσική πέτρα;
A1: Τα προηγμένα πριόνια πολλαπλών συρμάτων μπορούν να επεξεργαστούν όγκους έως 3×2×2m με ικανότητα πάχους 2,5m και δυνατότητα καμπύλης κοπής έως ακτίνα R300mm.
Ε2: Πώς συγκρίνεται η κοπή με πριόνια πολλαπλών συρμάτων με τις παραδοσιακές μεθόδους για γρανίτη;
A2: Τα πριόνια πολλαπλών συρμάτων επιτυγχάνουν ταχύτητα κοπής 2-4m²/h με ακρίβεια ±0,5mm, μειώνοντας παράλληλα την κατανάλωση ενέργειας κατά 40% σε σύγκριση με τα πριόνια πλαισίου.
