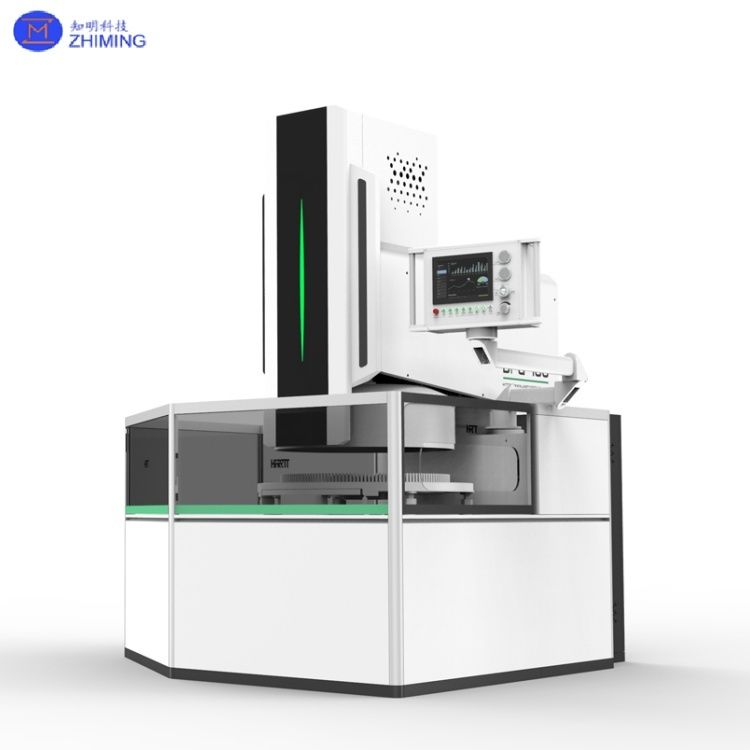

Μηχανή διπλής όψεως γραμμωτικής ακρίβειας για μέταλλα/μη μέταλλα/κεραμικά/πλαστικά

Μηχανή διπλής όψεως γραμμωτικής ακρίβειας για μέταλλα/μη μέταλλα/κεραμικά/πλαστικά

Η διπλής όψης μηχανή άλεσης ακριβείας είναι υψηλής ακρίβειας,εξοπλισμός επεξεργασίας υψηλής απόδοσης ειδικά σχεδιασμένος για τη διπλή άλεση επιφάνειας και των δύο μεταλλικών υλικών (όπως το ανοξείδωτο χάλυβα)Με την ταυτόχρονη άλεση τόσο των άνω όσο και των κατώτερων επιφανειών των εργαστηρίων,ο εξοπλισμός αυτός εξασφαλίζει ανώτερη παράλληλτητα (≤0.002mm) και εξαιρετική τραχύτητα επιφάνειας (Ra ≤ 0,1μm), καθιστώντας το ευρέως εφαρμοστέο σε εξαρτήματα αυτοκινήτων, συσκευασίες ημιαγωγών, ρουλεμάν ακριβείας, οπτικά στοιχεία και άλλες βιομηχανίες.

Σε σύγκριση με τις παραδοσιακές μονόπλευρες μηχανές άλεσης,η διπλής όψης μηχανή ακρίβειας βελτιώνει σημαντικά την αποδοτικότητα της παραγωγής μέσω συγχρονισμένης επεξεργασίας δύο τροχών, μειώνοντας ταυτόχρονα τα σφάλματα συμπίεσης, καθιστώντας το ιδιαίτερα κατάλληλο για υψηλού όγκουκατασκευή εξαρτημάτων υψηλής ακρίβειας.και επιθεώρηση κατά τη διαδικασία για την εκπλήρωση των σύγχρονων απαιτήσεων έξυπνης κατασκευής.

Τεχνικές παραμέτρους μηχανής διπλής όψεως άλεσης ακριβείας

Αρχή λειτουργίας διπλής όψεως μηχανής άλεσης ακριβείας

Οι βασικοί λειτουργικοί μηχανισμοί περιλαμβάνουν:

1Συγχρονισμένο σύστημα αλέσεως δύο τροχών:

• Upper and lower high-precision grinding wheels (typically diamond or CBN) rotate in opposite directions while workpieces are conveyed via planetary carriers or belts for simultaneous dual-surface processing.
• Η πίεση άλεσης (περίοδος 0,1-1,0 MPa) ελέγχεται με ακρίβεια μέσω σερβοκινητήρων ή υδραυλικών συστημάτων για να προσαρμόζεται σε διαφορετικές ταχύτητες αφαίρεσης υλικών.

2Συστήματα ακριβούς τοποθέτησης και τροφοδοσίας:

• Τα εργασιακά κομμάτια τοποθετούνται χρησιμοποιώντας γραμμικούς οδηγούς υψηλής ακρίβειας και servo drives, εξασφαλίζοντας ακρίβεια διαστάσεων ± 0,001 mm.
• Προαιρετικοί οπτικοί/λέιζερ μετρητές πάχους επιτρέπουν την παρακολούθηση σε πραγματικό χρόνο και την αυτόματη ρύθμιση των παραμέτρων.

3Σύστημα ψύξης και αφαίρεσης τσιπ:

• Οι εκτοξευτές ψυκτικού υγρού υψηλής πίεσης (με βάση το νερό ή το λάδι) ελαχιστοποιούν τη θερμική παραμόρφωση και τα συντρίμμια, παρατείνουν τη διάρκεια ζωής του τροχού.
• Η ενσωματωμένη μαγνητική διήθηση + τα συστήματα φυγόκεντρου διαχωρισμού εξασφαλίζουν αποτελεσματικό καθαρισμό και ανακύκλωση ψυκτικού υγρού.

4- Έξυπνο σύστημα ελέγχου:

• Εξοπλισμένο με PLC της Siemens/Mitsubishi και οθόνες αφής 10" για αποθήκευση παραμέτρων, διάγνωση σφαλμάτων και τηλεπαρακολούθηση.
• Η προσαρμοστική λειτουργία άλεσης βελτιστοποιεί αυτόματα την ταχύτητα, την πίεση και τον ρυθμό τροφοδοσίας με βάση τη σκληρότητα του εργασιακού υλικού.

Χαρακτηριστικά της μηχανής διπλής όψεως άλεσης ακριβείας

1- Στρατούργημα υψηλής ακαμψίας:

• Το σώμα της μηχανής χρησιμοποιεί χυτοσίδηρο υψηλής αντοχής με επεξεργασία γήρανσης, παρέχοντας εξαιρετική αντοχή σε δονήσεις κατά τη διάρκεια λειτουργίας υψηλής ταχύτητας (μέχρι 1500 στροφές ανά λεπτό).
• Τα ρυμουλκούμενα υψηλής ακρίβειας και οι προεφοδιασμένες στροφές σφαιρίδας στους σπιντέλους/οδηγούς εξασφαλίζουν δυναμική επαναληψιμότητα ≤ 0,003 mm.

2- Έξυπνος έλεγχος και λειτουργία:

• Οι PLC και οι μετατροπείς διεθνούς μάρκας παρέχουν χρόνο απόκρισης < 1 ms και ισχυρή ικανότητα κατά των παρεμβολών.
• Το HMI υποστηρίζει πολυγλωσσική διεπαφή, απεικόνιση δεδομένων σε πραγματικό χρόνο και διαχείριση συνταγών για απλοποιημένη λειτουργία.

3- Μονωδική επεκτασιμότητα:

• Προαιρετικά συστήματα ρομποτικών βραχίονων/μεταγωγών επιτρέπουν την αδιάλειπτη παραγωγή χωρίς χειριστή (χρόνος κύκλου μειώσιμος σε 5 δευτερόλεπτα ανά κομμάτι).
• Διατίθενται πολλαπλές σχηματισμοί τροχών (διαμάντια/CBN/συνδεδεμένα με ρητίνη) για τη βέλτιστη άλεση χάλυβα, κεραμικών, σύνθετων υλικών κλπ.

4- Ακριβότητα και ευελιξία:

• Ο έλεγχος πίεσης κλειστού κυκλώματος (ακρίβεια ± 1%) αποτρέπει την υπερκόλληση/κάτωκόλληση μέσω αισθητήρων δύναμης.
• Τα εξατομικευμένα εξαρτήματα μπορούν να φιλοξενήσουν ειδικά διαμορφωμένα εξαρτήματα (χάρτες τουρμπίνας, δαχτυλίδια σφράγισης κλπ.).

1Ε: Ποια υλικά μπορούν να επεξεργαστούν με διπλή μηχανή άλεσης ακριβείας;
Α: Οι διπλής όψεως γλιστρίστρες μας χειρίζονται μέταλλα (χάλυβα/αλουμίνιο), κεραμικά, πλαστικά και σύνθετα με παράλληλοτητα ≤0,002 mm και επιφάνεια Ra ≤0,1 μm.

2Ε: Πώς βελτιώνει η διπλής πλευρικής άλεσης την αποδοτικότητα σε σύγκριση με την μονομερή;
Α: Η ταυτόχρονη επεξεργασία διπλής επιφάνειας αυξάνει την παραγωγικότητα κατά 3-5 φορές, εξαλείφοντας ταυτόχρονα τα λάθη επαναπροσαρμογής, επιτυγχάνοντας ανοχή πάχους ± 0,001 mm.
