Διαμαντένιο σύρμα πολυσύρματος υψηλής ταχύτητας υψηλής ακρίβειας επεξεργασία σκληρών εύθραυστων υλικών

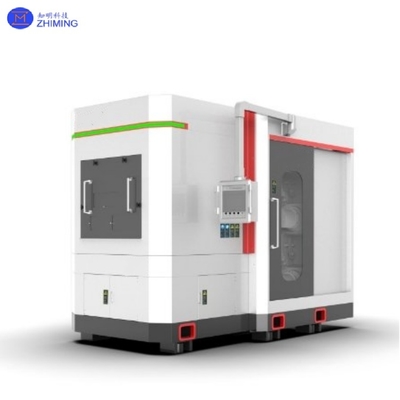

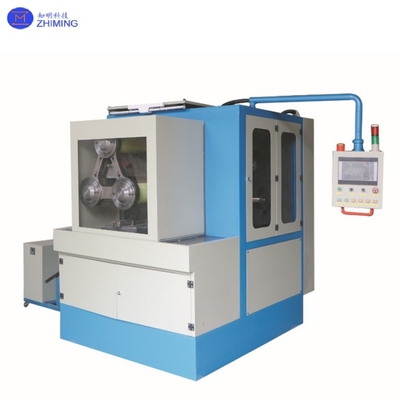

Η μηχανή κοπής διαμαντένιου καλωδίου με μονό/πολλαπλά καλώδια υψηλής ταχύτητας και υψηλής ακρίβειας είναι ένας συνθετικός εξοπλισμός επεξεργασίας σκληρών και εύθραυστων υλικών.Με συνδυασμό δυναμικής άλεσης διαμαντένιου καλωδίου (καλωδίου χάλυβα επικαλυμμένο με σωματίδια καρβιδίου του πυριτίου/οξειδίου του αλουμινίου) και συντονισμένου ελέγχου σε πολλούς άξονες Τα βασικά χαρακτηριστικά του σχεδιασμού περιλαμβάνουν:
- Πολυσύρματη κοπή: Χρησιμοποιεί ταυτόχρονα πολλαπλά διαμαντένια σύρματα για τη βελτίωση της αξιοποίησης και της απόδοσης του υλικού.
- Μετακίνηση υψηλής ταχύτητας: ταχύτητα καλωδίου έως 2400 m/min, μειώνοντας σημαντικά τον χρόνο επεξεργασίας.
- Υψηλής ακρίβειας έλεγχος: με κινητήρα servo/stepper με ακρίβεια κοπής ±0,01 mm.
- Τρίψιμο με κλίση: Το τραπέζι εργασίας ταλαντεύεται ±5°±8° για να βελτιστοποιηθεί η επίπεδη επιφάνεια.
- Κατεβατική τροφοδοσία: Η κατακόρυφη κίνηση του εργασιακού υλικού ή του καλωδίου ελαχιστοποιεί τις ζημιές από την πίεση του υλικού.
Ο εξοπλισμός αυτός χρησιμοποιείται ευρέως σε ημιαγωγούς, φωτοβολταϊκά, κεραμικά, πολύτιμους λίθους και ιατρικούς τομείς, ιδίως για την κοπή καρβιδίου του πυριτίου (SiC), σαφείρου, μονοκρυσταλλικού πυριτίου,και γυαλί από χαλαζία..
Τεχνικές προδιαγραφές μηχανής κοπής διαμαντένιου καλωδίου/πολλαπλών καλωδίων/υψηλής ταχύτητας/υψηλής ακρίβειας/καταβατικής/ταλαντώμενης
| Παράμετρος |
Προδιαγραφές |
| Σχέδιο |
Σιδηροπρίονα πολλαπλών γραμμών με επιπέδο εργασίας επάνω |
| Μέγιστο μέγεθος εργασιακού τμήματος |
204 ø*500 mm |
| Διάμετρος κύριας επικάλυψης κυλίνδρων (εγκατασταθεί στις δύο άκρες) |
ø 240*510mm (δύο κύκλοι κύκλου) |
| Ταχύτητα ροής του καλωδίου |
2000 (MIX) m/min |
| Διαμέτρου διαμαντένιου καλωδίου |
00,1-0,5 mm |
| Δυνατότητα αποθήκευσης γραμμής τροφοδοτικού τροχού |
20 (0,25 διάμετρος διαμαντινού καλωδίου) χλμ. |
| Περιοχή πάχους κοπής |
00,1-1,0 mm |
| Ακριβότητα κοπής |
00,01 mm |
| Ψηλή ανύψωση του σταθμού εργασίας |
250 χιλιοστά |
| Μέθοδος κοπής |
Το υλικό κουνιέται και κατεβαίνει από πάνω προς τα κάτω, ενώ η θέση της γραμμής διαμαντιού παραμένει αμετάβλητη |
| Ταχύτητα τροφοδοσίας κοπής |
00,01-10 mm/min |
| Υδροδοχείο |
300 λίτρα |
| Υγρά κοπής |
Αντιτρυχώδες υγρό κοπής υψηλής απόδοσης |
| Ταχύτητα κλίσης |
00,83°/s |
| Πίεση αντλίας αέρα |
0.3-3MPa |
| Γωνία κλίσης |
±8° |
| Μέγιστη τάση κοπής |
10N-60N (Εγκαταστήστε ελάχιστη μονάδα 0,1N) |
| Βαθμός κοπής |
500 χιλιοστά |
| Εργασιακός σταθμός |
1 |
| Ηλεκτρική τροφοδοσία |
Τριφογενής πεντασύρματος AC380V/50Hz |
| Συνολική ισχύς μηχανής εργαλείου |
≤ 92 kW |
| Κεντρικός κινητήρας (ψύξη κυκλοφορίας νερού) |
22*2kW |
| Κινητήρας καλωδίωσης |
1*2kW |
| Μηχανή κλίσης για τραπέζι εργασίας |
1.3*1kW |
| Μηχανή ελέγχου τάσης (ψύξη κυκλοφορίας νερού) |
5.5*2kW |
| Κινητήρας απελευθέρωσης και συλλογής καλωδίων |
15*2kW |
| Εξωτερικές διαστάσεις (με εξαίρεση το κινούμενο κουτί) |
1320*2644*2840mm |
| Εξωτερικές διαστάσεις (συμπεριλαμβανομένου του κινούμενου κουτιού) |
1780*2879*2840mm |
| Βάρος της μηχανής |
8000 κιλά |
Αρχή λειτουργίας της μηχανής κοπής διαμαντένιου καλωδίου/πολλαπλών καλωδίων/υψηλής ταχύτητας/υψηλής ακρίβειας/καταβατικής/ταλαντωτικής

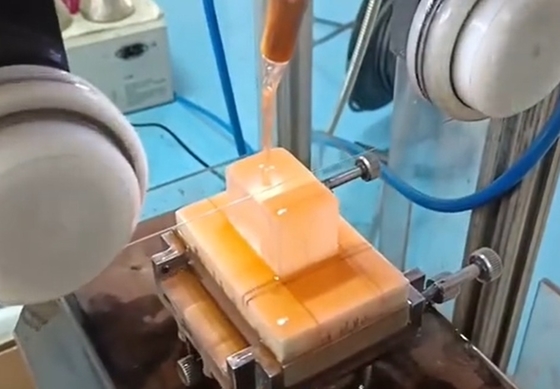

Το μηχάνημα λειτουργεί με "δυναμική άλεση διαμαντένιου σύρματος + πολυάξιο συγχρονισμό":
1. Διαμαντένιο καλώδιο:
- Ένα υψηλής ταχύτητας περιστρεφόμενο καπστάν οδηγεί το διαμαντένιο σύρμα σε αμοιβαία ή μονόδρομη κίνηση.
- Οι τροχοί έντασης (πνευματικοί / ελατήρια) διατηρούν την ένταση του καλωδίου (0,1 ̇ 1,0 MPa), ενώ οι τροχοί καθοδήγησης εξασφαλίζουν τη σταθερότητα.
2. Τροφή υλικού:
- Κατεβατική τροφοδοσία: Η πλατφόρμα του εργαστηρίου κινείται κατακόρυφα με ταχύτητα 0,01·10 mm/min ή το σύρμα πιέζει ενεργά το εργαστηρίου.
- Τρίψιμο με κλίση: Η επιφάνεια εργασίας ταλαντεύεται πλευρικά (± 15 mm πλάτος) για την παράταση του χρόνου επαφής και τη βελτίωση της τραχύτητας της επιφάνειας.
3. Συντονισμός πολυσύνδεσης:
- Πολλαπλά διαμαντένια σύρματα συγχρονίζονται μέσω ενός συστήματος έντασης για συνεχή κοπή μεγάλων υλικών (π.χ. φασμάτων 300 × 300 mm).
Διαμαντένιο σύρμα/πολυσύρμα/υψηλής ταχύτητας/υψηλής ακρίβειας/κατεβατική/ταλαντεύουσα μηχανή κοπής βασικά χαρακτηριστικά και πλεονεκτήματα
|
- Δεν ξέρω.Χαρακτηριστικό
|
Περιγραφή
|
|
Υψηλή αποδοτικότητα.
|
Πολυσύρματη παράλληλη επεξεργασία + ταχύτητα 2400 m/min, αύξηση παραγωγικότητας 300%
|
|
Υψηλή ακρίβεια.
|
Οι κινητήρες servo/stepper + βίδες σφαίρας εξασφαλίζουν ακρίβεια ±0,01 mm
|
|
Χαμηλή ζημιά.
|
Κατεχόμενη τροφοδοσία + κίνηση κλίσης ελαχιστοποιεί τη συγκέντρωση άγχους, <5 μm θραύση άκρων
|
|
Ευφυής έλεγχος.
|
PLC + οθόνη αφής για προεπιλογή προγραμμάτων, παρακολούθηση σε πραγματικό χρόνο και επανέναρξη διακοπής
|
|
Περιβαλλοντικά φιλικό.
|
Υδατικά υγρά κοπής μειώνουν την σκόνη· θόρυβος < 70 dB
|
|
Υλική συμβατότητα
|
Υλικά επεξεργασίας ≤ 9,5 Mohs σκληρότητα (διαμαντένιο σύρμα: σκληρότητα 10)
|
Εφαρμογή σε μηχανή κοπής διαμαντένιου καλωδίου/πολλαπλών καλωδίων/υψηλής ταχύτητας/υψηλής ακρίβειας/κατεβατικής/εξαρτήσεως
1- Ημιαγωγούς & Φωτοβολταϊκή:
- Τρίψιμο κυψελών πυριτίου: Τρίψιμο/τρίψιμο μονοκρυσταλλικών/πολυκρυσταλλικών αργιλιών πυριτίου (δυναμικότητα 50 ∼ 300 μm) για ηλιακά κύτταρα και διασυνοριακά συστήματα.
- Επεξεργασία κυψελών SiC: κυψέλες SiC υψηλής καθαρότητας για συσκευές ηλεκτρικής ενέργειας ηλεκτρικών οχημάτων, <10% απώλεια υλικού.
2. Κεραμικά και πετράδια:
- Επεξεργασία ζαφείριου: διακόσμηση υποστρώματος LED και οθόνης smartphone με ομοιομορφία πάχους ±0,02 mm.
- Κεραμική ζιρκόνια: Πλακέτες πίσω από κινητά τηλέφωνα και εργαλεία κοπής με τραχύτητα επιφάνειας Ra<1,6 μm.
3Κουαρτς και οπτικό γυαλί:
- Κρυστάλλοι Κουαρτζίου: Οσκιλητήρας και αισθητήρας κοπής (ακρίβεια ± 0,01 mm).
- Υπερκόκκινο γυαλί: κατασκευή φακών θερμικής απεικόνισης για την αποφυγή θερμικής παραμόρφωσης.
4Βιοϊατρική και Έρευνα:
- Ορθοπεδικά εμφυτεύματα: Τμήμα ισχίου ισχίου και οδοντικό δείγμα χωρίς θερμική βλάβη.
- Γεωλογικές λεπτές τομές: 0,2·2 mm ορυκτές φέτες που διατηρούν την αρχική δομή.
5. Συνθετικά & Μεταλλικά:
- Συνθετικά υλικά από ανθρακούχες ίνες: Κόψιμο αεροδιαστημικών εξαρτημάτων με ρήξη ινών < 5%.
- Σύνθετα τιτανίου: Επεξεργασία ιατροτεχνολογικών συσκευών με πλάτος κορμού 0,1 mm.
Μηχανή κοπής διαμαντένιου καλωδίου/πολυκαλωδίου/υψηλής ταχύτητας/υψηλής ακρίβειας/κατεβαίνοντος/ταλαντώμενου
1Ε: Ποια είναι τα βασικά πλεονεκτήματα των μηχανών κοπής διπλού σταθμού διαμαντινού καλωδίου;
Α: Ο σχεδιασμός διπλού σταθμού υψηλής ταχύτητας επιτρέπει την ταυτόχρονη επεξεργασία δύο εργαστηρίων, διπλασιάζοντας την απόδοση διατηρώντας ταυτόχρονα ±0.01 mm ακρίβεια για υλικά όπως πλακίδια πυριτίου και κεραμικά.
2. Ε: Πώς επιτυγχάνεται με ένα πριόνι διαμαντιού "κατεβατική/τροχιακή κοπή";
Α: Συνδυάζει κατακόρυφα συστήματα τροφοδοσίας (κατεβατική κίνηση) και ταλαντούχα τραπέζια εργασίας (κυλήσεις ± 5°· 8°) για τη μείωση της πίεσης του υλικού και τη βελτίωση της επίπεδης επιφάνειας.ιδανικό για εύθραυστα υλικά όπως ζαφείρι και SiC.
