Μηχανή κοπής διαμαντένιου σύρματος / πολυσύρματος / υψηλής ταχύτητας / υψηλής ακρίβειας / κατεβατικής / ταλαντούχου

Μηχανή κοπής διαμαντένιου σύρματος / πολυσύρματος / υψηλής ταχύτητας / υψηλής ακρίβειας / κατεβατικής / ταλαντούχου

Ονομασία μάρκας:	ZMSH
Αριθμός μοντέλου:	Μηχανή κοπής διαμαντένιου καλωδίου/πολυκαλωδίου/υψηλής ταχύτητας/υψηλής ακρίβειας/καταβατικής/ταλαντ
MOQ:	3
τιμή:	by case
Χρόνος παράδοσης:	3-6 μήνες
Όροι πληρωμής:	Τ/Τ

Λεπτομέρειες

Περιγραφή προϊόντων

Λεπτομέρειες

Τόπος καταγωγής:

Πιστοποίηση:

Έργο:

Πολύγραμμο συρματόσχοινο με πάγκο εργασίας στην κορυφή

Διαμέτρου διαμαντένιου καλωδίου:

0.10.5mm

Ταχύτητα ροής του καλωδίου:

2000 (MIX) m/min

Ψηλή ανύψωση του σταθμού εργασίας:

250 χιλιοστά

Υδροδοχείο:

300 λίτρα

Συνολική ισχύς μηχανής εργαλείου:

≤92kW

Μέθοδος κοπής:

Το υλικό ταλαντεύεται και κατεβαίνει από πάνω προς τα κάτω, ενώ η θέση της γραμμής διαμαντιού παραμέ

Συσκευασία λεπτομέρειες:

Πακέτο στο δωμάτιο καθαρισμού 100 βαθμών

Δυνατότητα προσφοράς:

1000 κομμάτια το μήνα

Επισημαίνω:

Μηχανή κοπής πολλαπλών συρμάτων

Μηχανή κοπής διαμαντιού με πολλά σύρματα

Μηχανή κοπής υψηλής ακρίβειας

Περιγραφή προϊόντων

Εισαγωγή εξοπλισμού μηχανής κοπής διαμαντένιου καλωδίου/πολλαπλών καλωδίων/υψηλής ταχύτητας/υψηλής ακρίβειας/καταβατικής/ταλαντώμενης

Μηχανή κοπής διαμαντένιου καλωδίου/πολυκαλωδίου/υψηλής ταχύτητας/υψηλής ακρίβειας/καταβατικής/ταλαντώμενης

Η μηχανή κοπής διαμαντένιου σύρματος/πολυσύρματος/υψηλής ταχύτητας/υψηλής ακρίβειας/καταβατικής/ταλαντώμενης είναι ένα σύστημα υψηλής τεχνολογίας που έχει σχεδιαστεί ειδικά για την ακριβή επεξεργασία σκληρών και εύθραυστων υλικών.Ενσωματώνει πολλαπλές προηγμένες λειτουργίες, συμπεριλαμβανομένης της παράλληλης κοπής με πολλά καλώδια (1-3m/s ταχύτητα λειτουργίας)Η μηχανή είναι κατάλληλη για την επεξεργασία παρτίδων ημιαγωγών, οπτικών εξαρτημάτων,και ειδική κεραμική, που υποστηρίζει διάφορα υλικά όπως το πυρίτιο, το καρβίδιο του πυριτίου (SiC), το ζαφείρι (Al2O3) και το χαλαζία, καλύπτοντας τις απαιτήσεις από την Ε&Α έως την μαζική παραγωγή.

Τεχνικές προδιαγραφές μηχανής κοπής διαμαντένιου καλωδίου/πολλαπλών καλωδίων/υψηλής ταχύτητας/υψηλής ακρίβειας/καταβατικής/ταλαντώμενης

Παράμετρος	Προδιαγραφές
Σχέδιο	Σιδηροπρίονα πολλαπλών γραμμών με επιπέδο εργασίας επάνω
Μέγιστο μέγεθος εργασιακού τμήματος	204 ø*500 mm
Διάμετρος κύριας επικάλυψης κυλίνδρων (εγκατασταθεί στις δύο άκρες)	ø 240*510mm (δύο κύκλοι κύκλου)
Ταχύτητα ροής του καλωδίου	2000 (MIX) m/min
Διαμέτρου διαμαντένιου καλωδίου	00,1-0,5 mm
Δυνατότητα αποθήκευσης γραμμής τροφοδοτικού τροχού	20 (0,25 διάμετρος διαμαντινού καλωδίου) χλμ.
Περιοχή πάχους κοπής	00,1-1,0 mm
Ακριβότητα κοπής	00,01 mm
Ψηλή ανύψωση του σταθμού εργασίας	250 χιλιοστά
Μέθοδος κοπής	Το υλικό κουνιέται και κατεβαίνει από πάνω προς τα κάτω, ενώ η θέση της γραμμής διαμαντιού παραμένει αμετάβλητη
Ταχύτητα τροφοδοσίας κοπής	00,01-10 mm/min
Υδροδοχείο	300 λίτρα
Υγρά κοπής	Αντιτρυχώδες υγρό κοπής υψηλής απόδοσης
Ταχύτητα κλίσης	00,83°/s
Πίεση αντλίας αέρα	0.3-3MPa
Γωνία κλίσης	±8°
Μέγιστη τάση κοπής	10N-60N (Εγκαταστήστε ελάχιστη μονάδα 0,1N)
Βαθμός κοπής	500 χιλιοστά
Εργασιακός σταθμός	1
Ηλεκτρική τροφοδοσία	Τριφογενής πεντασύρματος AC380V/50Hz
Συνολική ισχύς μηχανής εργαλείου	≤ 92 kW
Κεντρικός κινητήρας (ψύξη κυκλοφορίας νερού)	22*2kW
Κινητήρας καλωδίωσης	1*2kW
Μηχανή κλίσης για τραπέζι εργασίας	1.3*1kW
Μηχανή ελέγχου τάσης (ψύξη κυκλοφορίας νερού)	5.5*2kW
Κινητήρας απελευθέρωσης και συλλογής καλωδίων	15*2kW
Εξωτερικές διαστάσεις (με εξαίρεση το κινούμενο κουτί)	132026442840mm
Εξωτερικές διαστάσεις (συμπεριλαμβανομένου του κινούμενου κουτιού)	178028792840mm
Βάρος της μηχανής	8000 κιλά

Αρχή λειτουργίας της μηχανής κοπής διαμαντένιου καλωδίου/πολλαπλών καλωδίων/υψηλής ταχύτητας/υψηλής ακρίβειας/καταβατικής/ταλαντωτικής

Πολυσύρματη κοπή: Χρησιμοποιεί 200+ διαμαντένια σύρματα (διάμετρος 0,1-0,3 mm) σε συγχρονισμένη κίνηση για κοπή παρτίδας πλακιδίων / υλικών.
Επικεφαλής της κατασκευής, η οποία είναι κατασκευασμένη από κατασκευαστή ή κατασκευαστή με ειδικό εξοπλισμό, είναι ο κατασκευαστής.
Κατεβατική + ταλαντώμενη κοπή:

Κατεβαίνοντας: Η κατακόρυφη τροφοδοσία του τραπεζιού του εργαστηρίου (0,01-10 mm/min) ελαχιστοποιεί το θραύσμα (< 10 μm).
Δυναμική ρύθμιση γωνίας κοπής (± 8°) βελτιστοποιεί την τραχύτητα της επιφάνειας (Ra< 0,5μm).

Διανοητικό σύστημα: Τοποθέτηση με μηχανική όραση (5μm ακρίβεια) + προσαρμοστικός έλεγχος της τάσης (20-50N ρυθμιζόμενος).

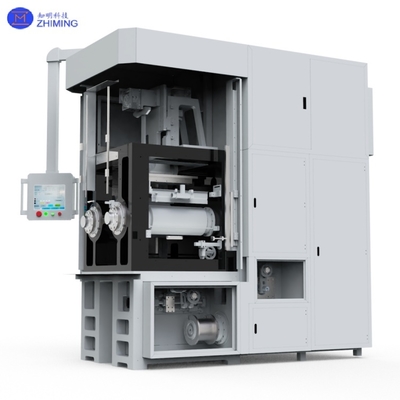

Μηχανή κοπής διαμαντένιου σύρματος / πολυσύρματος / υψηλής ταχύτητας / υψηλής ακρίβειας / κατεβατικής / ταλαντούχου 1

Διαμαντένιο σύρμα/πολυσύρμα/υψηλής ταχύτητας/υψηλής ακρίβειας/κατεβαίνοντας/ταλαντώνοντας μηχανή κοπής και συμβατά υλικά

Ειδικότητα

Περιγραφή

Χαρακτηριστικά του υλικού

Αποτελεσματικότητα πολλών καλωδίων

Συγχρονισμένη επεξεργασία 200 καλωδίων, 5 φορές βελτίωση της παραγωγικότητας

Σημεία του πίνακα 3 του παρόντος παραρτήματος

Ακριβότητα υψηλής ταχύτητας

Ταχύτητα κοπής 1-3m/s, ακρίβεια ±0,01mm

Ζαφείρι (Mohs 9), χαλαζία (χαμηλή θερμική επέκταση)

Κατεβαίνοντας + ταλαντεύοντας

Μειώνει την πίεση του υλικού, την τραχύτητα της επιφάνειας Ra< 0,5μm

Κηραμικά (AlN/Al2O3), οπτικό γυαλί

Ευφυές έλεγχο

Παρακολούθηση σε πραγματικό χρόνο της δύναμης/θερμοκρασίας κοπής, αυτόματη βελτιστοποίηση

Συνθετικά υποστρώματα (SiC-on-Si), ειδικοί κρύσταλλοι

Τεχνικά πλεονεκτήματα της μηχανής κοπής διαμαντένιου καλωδίου/πολλαπλών καλωδίων/υψηλής ταχύτητας/υψηλής ακρίβειας/καταβατικής/ταλαντικής

Αποτελεσματικότητα: Η κοπή πολλών καλωδίων μειώνει το κόστος μονάδας κατά 40%, υποστηρίζει την παραγωγή πλακιδίων 300 mm.
Ποιότητα: Η τεχνολογία ταλαντώσεων ελέγχει το τσιπ < 10μm, απόδοση > 99,5%.
Συμφωνία υλικών: Καλύπτει τους ημιαγωγούς (Si/SiC), την οπτοηλεκτρονική (σαφείρι/κουάρτζι) και την ειδική κεραμική.
Έξυπνη κατασκευή: Η τηλεμετρίαση του IoT + η ολοκλήρωση του συστήματος MES για την ψηφιακή παραγωγή.

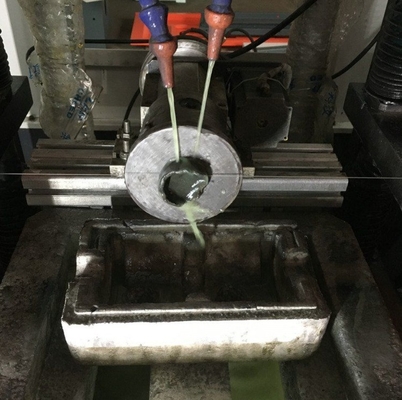

Μηχανή κοπής διαμαντένιου σύρματος / πολυσύρματος / υψηλής ταχύτητας / υψηλής ακρίβειας / κατεβατικής / ταλαντούχου 2

Χώροι εφαρμογής μηχανών κοπής διαμαντένιου καλωδίου/πολλαπλών καλωδίων/υψηλής ταχύτητας/υψηλής ακρίβειας/καταβατικών/ταλαντώμενων

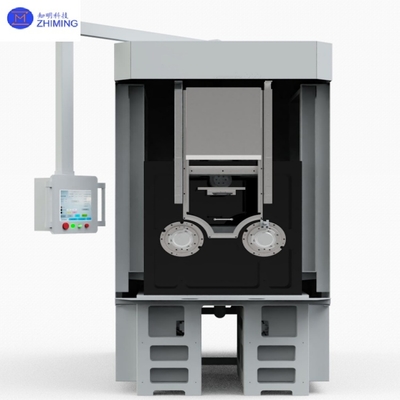

Μηχανή κοπής διαμαντένιου σύρματος / πολυσύρματος / υψηλής ταχύτητας / υψηλής ακρίβειας / κατεβατικής / ταλαντούχου 3

1Παρασκευή ημιαγωγών

Δυνατότητα SiC για τη διάτμηση κυψελών: Επεξεργάζεται πλάκες 4H-SiC (100-350μm) με < 15μm τσιπ μέσω ταλαντούχου κόψιμου, κρίσιμης σημασίας για τους μετατροπείς EV και τους σταθμούς βάσης 5G.
Υπερλεπτό MEMS πυρίτιο: Κόψιμο χαμηλής έντασης < 50μm πυριτίου για αισθητήρες αδράνειας/πίεσης, με απόδοση > 99%.

2Φωτοβολταϊκή ενέργεια

Μεγάλη μονοκρυσταλλική πυρίτιο: Κόβει ίνγκο 182/210mm (120-180μm) με 30% εξοικονόμηση καλωδίων και < 2min/wafer throughput, μειώνοντας το κόστος της ηλιακής μονάδας.

3Οπτοηλεκτρονικά

Δακτυλίδια από σαφείρι: Τεχνική κοπή με ακριβή σχήμα (κυρδισμένες/σκουφισμένες άκρες) για καλύμματα smartphones/watch (Ra<0,2μm, διαπερατότητα >92%).

4Προηγμένα υλικά

Κηραμικά υποστρώματα (AlN): Υποστρώματα υψηλής θερμικής αγωγιμότητας (> 170W/m·K) με > 95% διατήρηση αντοχής για ηλεκτρονικά ισχύος.

Σημείωση: Συμβατό με Si, SiC, ζαφείρι, χαλαζία και κεραμικά.

Μηχανή κοπής διαμαντένιου καλωδίου/πολυκαλωδίου/υψηλής ταχύτητας/υψηλής ακρίβειας/κατεβαίνοντος/ταλαντώμενου

1Ε: Ποιο είναι το πλεονέκτημα της ταλαντούχου κοπής στα πριόνια διαμαντιού;

Α: Η κοπή με ταλαντώσεις (± 8°) μειώνει το θραύσμα σε < 15μm και βελτιώνει την επιφάνεια (Ra< 0,5μm) για εύθραυστα υλικά όπως το SiC και το ζαφείρι.

2Ε: Πόσο γρήγορα μπορούν τα διαμαντένια πριόνια να κόψουν πλακίδια από πυρίτιο;

Α: Με 200+ καλώδια με ταχύτητα 1-3m/s, κόβει πλάκες πυριτίου 300mm σε <2 λεπτά, αυξάνοντας την παραγωγικότητα 5 φορές σε σύγκριση με πριονίδια με ένα καλώδιο.
