Μηχανή κοπής με διαμαντόνημα για επεξεργασία ημιαγωγικών πλακιδίων (μονό / πολλαπλό σύρμα)

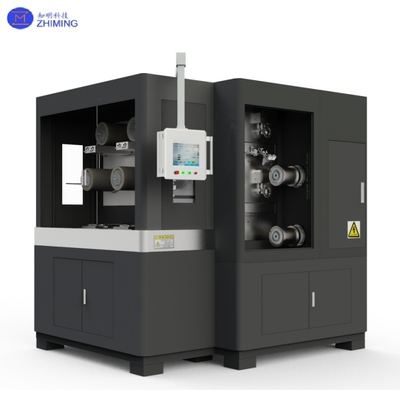

Μεγάλες Εικόνας : Μηχανή κοπής με διαμαντόνημα για επεξεργασία ημιαγωγικών πλακιδίων (μονό / πολλαπλό σύρμα)

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	ZMSH
Πιστοποίηση:	rohs
Αριθμό μοντέλου:	Διαμαντοκοπή με Σύρμα Μονής/Πολλαπλής Κλωστής

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	3
Τιμή:	by case
Συσκευασία λεπτομέρειες:	Πακέτο στο δωμάτιο καθαρισμού 100 βαθμών
Χρόνος παράδοσης:	3-6 μήνες
Όροι πληρωμής:	Τ/Τ
Δυνατότητα προσφοράς:	1000 κομμάτια το μήνα

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

Έργο:	μονο/πολλαπλό πριόνι σύρματος	Διαμέτρου διαμαντένιου καλωδίου:	0.2-0.37mm
Περιοχή πάχους κοπής:	1.580mm	Ακριβότητα κοπής:	0.01 χιλ.
Μέθοδος κοπής:	Ο πάγκος εργασίας ανεβαίνει, αλλά η θέση του συρμάτινου διαμαντιού παραμένει αμετάβλητη.	Ταχύτητα τροφοδοσίας κοπής:	00,01-10 mm/min
Εργασιακός σταθμός:	2
Επισημαίνω:	Μηχανή επεξεργασίας ημιαγωγικών πλακιδίων , Μηχανή κοπής με πολλαπλό σύρμα , Το καλώδιο διαμαντιών είδε τη μηχανή

Εισαγωγή εξοπλισμού μηχανής κοπής με σύρμα διαμαντιού μονής/πολλαπλής χρήσης

Μηχανή κοπής με σύρμα διαμαντιού μονής/πολλαπλής χρήσης για επεξεργασία πλακιδίων ημιαγωγών

Η μηχανή κοπής διπλού σταθμού με σύρμα διαμαντιού μονής/πολλαπλής χρήσης είναι ένας εξοπλισμός υψηλής τεχνολογίας ακριβείας που αναπτύχθηκε ειδικά για την επεξεργασία σκληρών και εύθραυστων υλικών. Χρησιμοποιώντας την τεχνολογία ηλεκτρολυμένου σύρματος διαμαντιού και εξοπλισμένο με διπλούς ανεξάρτητους σταθμούς εργασίας, επιτρέπει την ευέλικτη εναλλαγή μεταξύ λειτουργιών επεξεργασίας ακριβείας με μονό σύρμα και μαζικής παραγωγής με πολλαπλά σύρματα. Το σύστημα ενσωματώνει έλεγχο κίνησης υψηλής ακρίβειας, έξυπνα συστήματα τάσης και προσαρμοστική τεχνολογία ψύξης, καθιστώντας το ιδανικό για εφαρμογές κοπής ακριβείας που αφορούν πλακίδια ημιαγωγών, πλακίδια πυριτίου φωτοβολταϊκών και οπτικά εξαρτήματα.

Τεχνικές προδιαγραφές μηχανής κοπής με σύρμα διαμαντιού μονής/πολλαπλής χρήσης

Παράμετρος	Προδιαγραφή
Έργο	Κοπή με μονό/πολλαπλό σύρμα
Μέγιστο μέγεθος τεμαχίου	ø 320*430mm
Διάμετρος επίστρωσης κύριου κυλίνδρου	ø 210*450mm (Πέντε κύριοι κύλινδροι)
Ταχύτητα λειτουργίας σύρματος	1000 (MIX) m/min
Διάμετρος σύρματος διαμαντιού	0.2-0.37mm
Χωρητικότητα αποθήκευσης γραμμής τροχού τροφοδοσίας	20(0.25mm) διάμετρος σύρματος διαμαντιού/km
Εύρος πάχους κοπής	1.5-80mm
Ακρίβεια κοπής	0.01mm
Κάθετη διαδρομή ανύψωσης του σταθμού εργασίας	350mm
Μέθοδος κοπής	Ο πάγκος εργασίας ανεβαίνει προς τα πάνω, αλλά η θέση του σύρματος διαμαντιού παραμένει αμετάβλητη
Ταχύτητα τροφοδοσίας κοπής	0.01-10mm/min
Δεξαμενή νερού	300L
Ρευστό κοπής	Αντισκωριακό ρευστό κοπής υψηλής απόδοσης
Γωνία ταλάντωσης	±8°
Ταχύτητα ταλάντωσης	0.83°/s
Μέγιστη τάση κοπής	100N (Ορισμός ελάχιστης μονάδας 0.1N)
Βάθος κοπής	430mm
Σταθμός εργασίας	2
Παροχή ρεύματος	Τριφασικό πεντασύρματο AC380V/50Hz
Συνολική ισχύς εργαλειομηχανής	≤52kW
Κύριος κινητήρας	7.5*3kW
Κινητήρας καλωδίωσης	0.75*2kW
Κινητήρας ταλάντωσης πάγκου εργασίας	1.3*2kW
Κινητήρας ελέγχου τάσης	4.4*2kW
Κινητήρας απελευθέρωσης και συλλογής σύρματος	5.5*2kW
Εξωτερικές διαστάσεις (χωρίς το κουτί του βραχίονα)	231026602893mm
Εξωτερικές διαστάσεις (συμπεριλαμβανομένου του κουτιού του βραχίονα)	231026602893mm
Βάρος μηχανής	6000kg

Αρχή λειτουργίας μηχανής κοπής με σύρμα διαμαντιού μονής/πολλαπλής χρήσης

1. Σύστημα κοπής:

Το σύρμα διαμαντιού σχηματίζει κίνηση κλειστού βρόχου που οδηγείται από σερβοκινητήρες (ρυθμιζόμενο 0.5-3m/s)
Η τάση του σύρματος παρακολουθείται σε πραγματικό χρόνο μέσω αισθητήρων υψηλής ακρίβειας (ρυθμιζόμενο 20-50N)
Ο πάγκος εργασίας χρησιμοποιεί κίνηση γραμμικού κινητήρα με ακρίβεια τοποθέτησης ±1μm

2. Συντονισμός διπλού σταθμού:

Σταθμός Α: Λειτουργία μονό σύρμα (ελάχιστη διάμετρος σύρματος 0.1mm) για επεξεργασία υψηλής ακρίβειας
Σταθμός Β: Λειτουργία πολλαπλών συρμάτων (έως 200 σύρματα) για μαζική παραγωγή
Και οι δύο σταθμοί μπορούν να λειτουργούν συγχρονισμένα με αυτόματη μεταφορά τεμαχίων μέσω ρομποτικού βραχίονα

3. Σύστημα ελέγχου:

Αρχιτεκτονική PLC+PC που υποστηρίζει προγραμματισμό G-code
Σύστημα τοποθέτησης όρασης μηχανής (επαναληψιμότητα 5μm)
Παρακολούθηση σε πραγματικό χρόνο 20+ παραμέτρων διεργασίας, συμπεριλαμβανομένης της δύναμης κοπής και της θερμοκρασίας

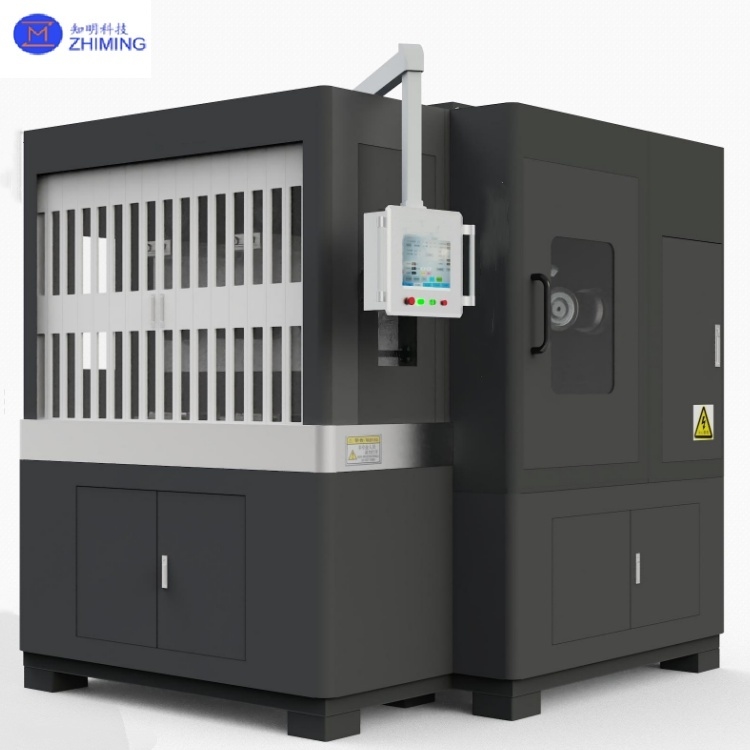

Μηχανή κοπής με διαμαντόνημα για επεξεργασία ημιαγωγικών πλακιδίων (μονό / πολλαπλό σύρμα) 1

Βασικά χαρακτηριστικά της μηχανής κοπής με σύρμα διαμαντιού μονής/πολλαπλής χρήσης

1. Δυνατότητα επεξεργασίας υψηλής ακρίβειας:

Ο άξονας αερο-εδράνων ακριβείας και το σύστημα κίνησης γραμμικού κινητήρα εξασφαλίζουν ακρίβεια υπο-μικρομέτρου
Το σύστημα ελέγχου προσαρμοστικής τάσης διατηρεί σταθερή διαδικασία κοπής
Το ειδικά σχεδιασμένο σύστημα ψύξης ελέγχει αποτελεσματικά τη θερμοκρασία επεξεργασίας

2. Ευέλικτες λειτουργίες παραγωγής:

Η λειτουργία υψηλής ακρίβειας ενός σταθμού καλύπτει τις ανάγκες Ε&Α και μικρών παρτίδων
Η παράλληλη επεξεργασία πολλαπλών σταθμών βελτιώνει σημαντικά την αποδοτικότητα της παραγωγής
Η λειτουργικότητα γρήγορης αλλαγής προσαρμόζεται σε διάφορες απαιτήσεις παραγωγής

3. Έξυπνο σύστημα ελέγχου:

Προηγμένη διεπαφή HMI για φιλική προς το χρήστη λειτουργία
Παρακολούθηση σε πραγματικό χρόνο και αυτόματη βελτιστοποίηση βασικών παραμέτρων
Δυνατότητες απομακρυσμένης διάγνωσης και συντήρησης

4. Στιβαρός και ανθεκτικός σχεδιασμός:

Τα κρίσιμα εξαρτήματα χρησιμοποιούν υλικά υψηλής αντοχής στην φθορά
Η αρθρωτή δομή διευκολύνει τη συντήρηση
Τα ολοκληρωμένα συστήματα προστασίας παρατείνουν τη διάρκεια ζωής του εξοπλισμού

Τυπικές εφαρμογές της μηχανής κοπής με σύρμα διαμαντιού μονής/πολλαπλής χρήσης

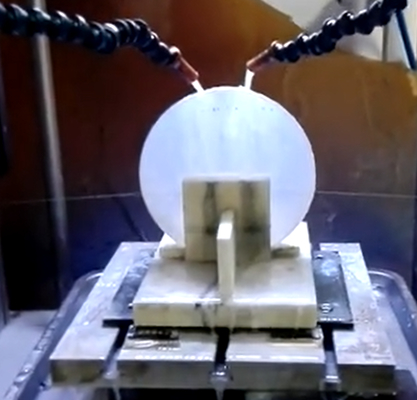

Μηχανή κοπής με διαμαντόνημα για επεξεργασία ημιαγωγικών πλακιδίων (μονό / πολλαπλό σύρμα) 3

1. Κατασκευή πλακιδίων ημιαγωγών:

Κοπή ακριβείας πλακιδίων συσκευών ισχύος SiC/GaN για υποδομές EV και 5G
Υψηλής ποιότητας επεξεργασία υποστρωμάτων ζαφειριού για LED και ηλεκτρονικά είδη ευρείας κατανάλωσης
Κοπή τσιπ αισθητήρων MEMS που εξασφαλίζει την απόδοση και την αξιοπιστία της συσκευής

2. Φωτοβολταϊκή παραγωγή:

Κοπή υψηλής απόδοσης μεγάλων μονοκρυσταλλικών ράβδων πυριτίου
Επεξεργασία ακριβείας ετεροεπαφών ηλιακών κυψελών
Σταθερή κοπή εξαιρετικά λεπτών πλακιδίων πυριτίου (<120μm)

3. Επεξεργασία οπτικών εξαρτημάτων:

Σχηματισμός ακριβείας οπτικών στοιχείων από γυαλί χαλαζία
Ακριβής κοπή κρυστάλλων λέιζερ (YAG, ζαφείρι, κ.λπ.)
Επεξεργασία παραθύρων υπέρυθρης ακτινοβολίας

4. Επεξεργασία ειδικών υλικών:

Επεξεργασία ακριβείας υποστρωμάτων κεραμικών AlN/Al₂O₃
Κοπή σύνθετων υλικών καρβιδίου του πυριτίου
Επεξεργασία εξαιρετικά σκληρών υλικών (διαμάντι CVD)

5. Έρευνα & Ειδικές Εφαρμογές:

Πρωτότυπα νέων υλικών ημιαγωγών
Ανάπτυξη μικρο-συσκευών και ειδικών δομών
Προετοιμασία δειγμάτων προσαρμοσμένου σχήματος

Μηχανή κοπής με διαμαντόνημα για επεξεργασία ημιαγωγικών πλακιδίων (μονό / πολλαπλό σύρμα) 4

Τεχνικά πλεονεκτήματα της μηχανής κοπής με σύρμα διαμαντιού μονής/πολλαπλής χρήσης

Μηχανή κοπής με διαμαντόνημα για επεξεργασία ημιαγωγικών πλακιδίων (μονό / πολλαπλό σύρμα) 5

Σταθερή ποιότητα επεξεργασίας με >99.5% ποσοστό απόδοσης
Προσαρμόσιμο σε διάφορα σκληρά/εύθραυστα υλικά
Σημαντικά υψηλότερη παραγωγικότητα από τις συμβατικές μεθόδους
Εύκολη λειτουργία και συντήρηση με χαμηλό TCO

Σημείωση: Διατίθενται προσαρμοσμένες λύσεις, συμπεριλαμβανομένης της επεξεργασίας ειδικών διαστάσεων και εκδόσεων καθαρού δωματίου.

Συχνές ερωτήσεις της μηχανής κοπής με σύρμα διαμαντιού μονής/πολλαπλής χρήσης

1. Ε: Ποιο είναι το κύριο πλεονέκτημα μιας μηχανής κοπής με σύρμα διαμαντιού διπλού σταθμού;
Α: Επιτρέπει την ταυτόχρονη κοπή μονό σύρμα υψηλής ακρίβειας και την επεξεργασία παρτίδων πολλαπλών συρμάτων, αυξάνοντας την παραγωγικότητα κατά 50% σε σύγκριση με τις μηχανές μονής λειτουργίας.

2. Ε: Ποια υλικά μπορούν να κοπούν με πριόνια διπλού σταθμού με σύρμα διαμαντιού;
Α: Σκληρά/εύθραυστα υλικά όπως πυρίτιο, SiC, GaN, ζαφείρι, χαλαζίας και κεραμικά με ακρίβεια έως ±0.01mm.
