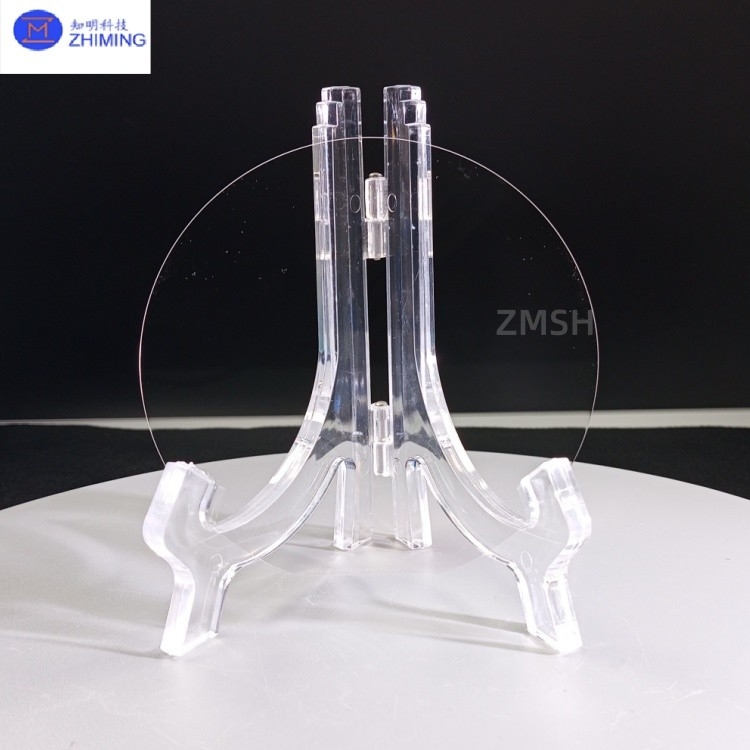

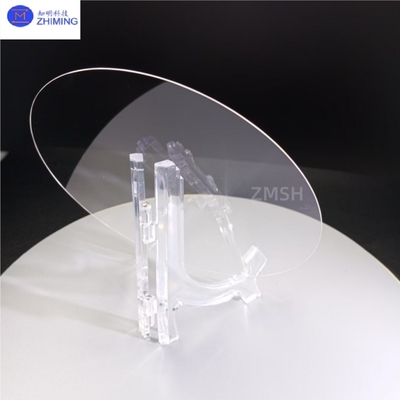

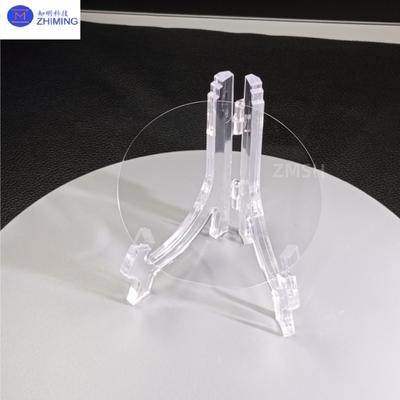

6 ιντσών Ζαφείρινη πλάκα DSP Διαμέτρου 150 mm Δυνατότητα 350 μm Για ηλεκτρονική ενέργεια

6 ιντσών Ζαφείρινη πλάκα DSP Διαμέτρου 150 mm Δυνατότητα 350 μm Για ηλεκτρονική ενέργεια

Το 6 ιντσών ζαφείρινη πλάκα είναι ένα υποστρώμα μεγάλου μορφότυπου οπτικής ποιότητας που κατασκευάζεται από μονοκρυσταλλικό οξείδιο του αλουμινίου (α-Al2O3) με μεθόδους Edge-defined Film-fed Growth (EFG) ή Kyropoulos (KY),με τυποποιημένες διαστάσεις 150 mm±0Ως κρίσιμο υπόστρωμα για τους ημιαγωγούς τρίτης γενιάς, η6 ιντσών ζαφείρινη πλάκασυνδυάζει υψηλή οπτική διαπερατότητα (> 85% στο ορατό φάσμα), χαμηλή ασυμφωνία πλέγματος (13% με GaN) και εξαιρετική μηχανική σταθερότητα, καθιστώντας το ιδανικό για την κατασκευή LED υψηλής φωτεινότητας,Μικρο-LEDΗ μεγάλη έκταση του μεγέθους αυξάνει σημαντικά την αποδοτικότητα της παραγωγής επιταξιακών συστημάτων, μειώνοντας ταυτόχρονα το κόστος ανά τσιπ.οδηγώντας τις εξελίξεις στις βιομηχανίες οπτοηλεκτρονικών και ημιαγωγών.



Βασικά χαρακτηριστικά



1.6 ιντσών ζαφείρινη πλάκα απόΥψηλότερη Κρυστάλλινη Ποιότητα:

· πυκνότητα εκτόξευσης < 103 cm−2 με τραχύτητα επιφάνειας Ra< 0,3 nm (φτιαγμένο σε επίπεδο C), ικανοποιώντας τις απαιτήσεις επίπεδης επιφάνειας σε ατομικό επίπεδο για την επιταξία του GaN.

· Ακρίβεια προσανατολισμού κρυστάλλων ±0,1° (διαθέσιμη σε προσανατολισμούς C, R και A).





2.6 ιντσών ζαφείρινη πλάκα απόοπτική απόδοση:

· 85% διαπερατότητα στο ορατό φάσμα (400-800nm) και > 80% στην περιοχή UV (250-400nm), κατάλληλη για συσκευές φωτονικής υπεριώδους ακτινοβολίας.

· Προσαρμόσιμες δομές διπλής όψης γυαλισμένων (DSP) ή υποστρώματος σαφφείριου με πρότυπα (PSS) για τη βελτίωση της απόδοσης εκχύλισης φωτός LED κατά > 30%.





3.6 ιντσών ζαφείρινη πλάκα απόθερμική/μηχανική σταθερότητα:

· Σημείο τήξης 2040°C με αντίστοιχη CTE (5,3×10−6/°C σε GaN), ελαχιστοποιώντας τις ρωγμές θερμικής πίεσης κατά την επιταξία.

· Ανθεκτικό στο πλάσμα για τις διαδικασίες αποθέσεως MOCVD/PECVD.





4.6 ιντσών ζαφείρινη πλάκα απόπλεονέκτημα μεγάλης έκτασης:

· 50% μεγαλύτερη χρησιμοποιήσιμη έκταση τσιπ ανά πλάκα 6 ιντσών σε σύγκριση με ισοδύναμες πλάκες 4 ιντσών, μειώνοντας σημαντικά το κόστος παραγωγής μονάδας.





---



Τεχνικές παραμέτρους









Ιδιοκτησία	6 ίντσες.
Διάμετρος	150±0,1 mm
Δάχος	350 ± 15 μm
	500 ± 15 μm
	1000±15um
Ακατέργαστη	Ra ≤ 0,2 nm
Δύση.	≤ 15um
TTV	≤ 10um
Γάψιμο/Κάψιμο	20/10
Πολωνικά	DSP (διπλή πλευρά γυαλισμένη), SSP ((μοναδική πλευρά γυαλισμένη)
Σχήμα	Στρογγυλο, επίπεδο 16 mm, μήκος 22 mm, μήκος 30/32,5 mm, μήκος 47,5 mm,
Σχήμα άκρου	45°C σχήμα
Υλικό	Κρυστάλλος σαφείριου, λιωμένο κουάρτς JGS1/JGS2; BF33, D263; γυαλί EXG.
Παρατηρήσεις	Όλες οι προδιαγραφές παραπάνω μπορούν να προσαρμοστούν κατόπιν αιτήματός σας

Πρωταρχικές εφαρμογές

1. Κατασκευή LED:
6 ιντσών ζαφείρινη βάφτραΩς το κύριο υπόστρωμα για την επιταξία GaN, οι πλάκες σαφείρου 6-ιντσών επιτρέπουν την υψηλής απόδοσης παραγωγή LED υψηλής φωτεινότητας και μικρο/μικρο-LED τσιπ οθόνης, υποστηρίζοντας οθόνες ultra-HD επόμενης γενιάς.

2Ηλεκτρονική ενέργεια:
Η ζαφείρινη πλάκα των 6 ιντσών είναιχρησιμοποιείται σε συσκευές HEMT GaN-on-sapphire για σταθμούς βάσης 5G και μετατροπείς ισχύος EV που απαιτούν λειτουργία υψηλής συχνότητας/υψηλής ισχύος.

3.ΟΟπτικά στοιχεία:
Όταν γυαλίζεται με ακρίβεια,6 ιντσών ζαφείρινη πλάκαχρησιμεύει ως παράθυρο για ακραίο περιβάλλον (διαστημικό σκάφος) ή υπόστρωμα αισθητήρα υπεριώδους ακτινοβολίας με αντοχή στη ακτινοβολία.

4.Sεξοπλισμός ημιαγωγών:
6 ιντσών ζαφείρινη πλάκαΧρησιμοποιούνται ως ανθεκτικές στη διάβρωση, υψηλής μονόληψης (αντίσταση > 1014 Ω·cm) πλακέτες φορέα για συστήματα χαρακτικής/εμφύτευσης ιόντων.
