Θερμοσυμπίεση Ανωδική σύνδεση Εξοπλισμός Θερμική πίεση σύνδεση Si Cu Al-Ge υλικό 600 ° C 2-8 ίντσες

Thermo Compression Anodic Bonding Equipment Thermal Pressure Bonding Si Cu Al-Ge Material 600°C 2-8inch
Thermo Compression Anodic Bonding Equipment Thermal Pressure Bonding Si Cu Al-Ge Material 600°C 2-8inch Thermo Compression Anodic Bonding Equipment Thermal Pressure Bonding Si Cu Al-Ge Material 600°C 2-8inch Thermo Compression Anodic Bonding Equipment Thermal Pressure Bonding Si Cu Al-Ge Material 600°C 2-8inch

Μεγάλες Εικόνας :  Θερμοσυμπίεση Ανωδική σύνδεση Εξοπλισμός Θερμική πίεση σύνδεση Si Cu Al-Ge υλικό 600 ° C 2-8 ίντσες

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: ZMSH
Πιστοποίηση: rohs
Αριθμό μοντέλου: Εξοπλισμός ανωδικής σύνδεσης θερμοσυμπίεσης
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 2
Τιμή: by case
Χρόνος παράδοσης: 5-10 μήνες
Όροι πληρωμής: Τ/Τ
Λεπτομερής Περιγραφή Προϊόντος
Μέθοδοι σύνδεσης:: Θερμική δέσμευση υπό πίεση Συμβατά μεγέθη πλακών:: 2-8inch
Συμβατά υλικά:: Σι, Κου, Αου, Αου-Σν, Αλ-Γκε. Μέγιστη θερμοκρασία:: 600℃
Μέγιστη δύναμη πίεσης:: 100kN, ακρίβεια ελέγχου ≤±1% Η τάση και το ρεύμα των ανόδων:: ≤2kv, ≤100mA
Επισημαίνω:

Εξοπλισμός ανωδικής σύνδεσης θερμοσυμπίεσης

,

Εξοπλισμός ανωδικής σύνδεσης



Θερμοσυμπίεση Ανωδική σύνδεση Εξοπλισμός Θερμική πίεση σύνδεση Si Cu Al-Ge υλικό 600 ° C 2-8 ίντσες





Σύνοψη του εξοπλισμού θερμοσυμπίεσης για την ανωτική σύνδεση





Ο εξοπλισμός θερμοσυμπίεσης ανωδικής δέσμευσης ενσωματώνει τεχνολογία δέσμευσης διπλής διαδικασίας που συνδυάζει θερμοσυμπίεση και ανωδική δέσμευση.ειδικά σχεδιασμένα για μεταλλωμένες συσκευασίες πλακίδων 2-8 ιντσών (eΣυσκευές ανωδικής δέσμευσης θερμοσυμπίεσης μέσω ακριβούς ελέγχου των παραμέτρων θερμοκρασίας-πίεσης-φόρτωσης,επιτυγχάνει υψηλής αντοχής ερμητική σφραγίδα μεταξύ των πλακών, καθιστώντας το κατάλληλο για εφαρμογές συσκευασίας που απαιτούν αντοχή σε υψηλές θερμοκρασίες και αξιοπιστία, όπως συσκευές MEMS και ημιαγωγούς ισχύος.Το βασικό πλεονέκτημα έγκειται στην ικανότητά του να συνδεθεί ταυτόχρονα με διάχυση μετάλλων (θερμοσυμπίεση) και με σύνδεση διασύνδεσης γυαλί-πυριτίου (ανωδική σύνδεση).








Τεχνικές προδιαγραφές συστήματος σύνδεσης κυψελών





Μέγεθος βάτραχου: 4-8 ίντσες
Συμβατά υλικά: Si, Cu, Au, Au-Sn, Al-Ge κλπ.
Μέγιστη θερμοκρασία: 600°C
Μέγιστη πίεση: 100kN, ακρίβεια ελέγχου ± 1%
Ποσοστό θέρμανσης: 30°C/min
Ομοιότητα θερμοκρασίας: ≤ ± 2%
Δυνατότητα εκκίνησης: ≤ 2kV, ≤ 100mA
Ακριβότητα μετά τη σύνδεση: ≤5μm, ≤2μm
Μέθοδος φόρτωσης: Κασέτα
Πολυδιάστατη ενσωμάτωση: Ανίχνευση άκρων, ενεργοποίηση, καθαρισμός, ευθυγράμμιση, σύνδεση
Ατμόσφαιρα σύνδεσης: Κενό, μεθανόλη, αδρανές αέριο (προαιρετικό)α)





Ο εξοπλισμός θερμοσυμπίεσης ανωδικής σύνδεσης υποστηρίζει την επεξεργασία πλακών 2-8 ιντσών με μέγιστη θερμοκρασία λειτουργίας 600 °C, εύρος πίεσης 5-200 kN και επίπεδο κενού ≤5×10−3 Pa.Ο εξοπλισμός θερμοσυμπίεσης ανωδικής σύνδεσης ενσωματώνει σύστημα υψηλής ακρίβειας κλειστού κυκλώματος ελέγχου θερμοκρασίας (± 1 °C), πίεση (διακυμάνσεις ≤±1%) και τάση (0-2000 V ρυθμιζόμενη για ανωδική σύνδεση). συμβατό με συστήματα υλικών όπως Si, Cu και Al-Ge,είναι ειδικά σχεδιασμένο για εφαρμογές ερμητικής συσκευασίας (ποσοστό διαρροής ≤1×10−8 Pa·m3/s) σε MEMS και συσκευές ισχύος.








Θερμική δέσμευση υπό πίεση

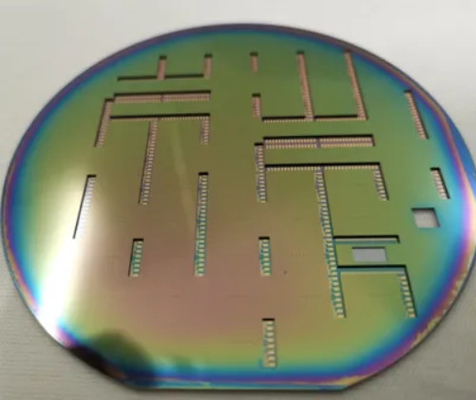

Σύνδεση Au-Si:



Θερμοσυμπίεση Ανωδική σύνδεση Εξοπλισμός Θερμική πίεση σύνδεση Si Cu Al-Ge υλικό 600 ° C 2-8 ίντσες 0




Αρχή λειτουργίας:



Θερμοσυμπίεση Ανωδική σύνδεση Εξοπλισμός Θερμική πίεση σύνδεση Si Cu Al-Ge υλικό 600 ° C 2-8 ίντσες 1

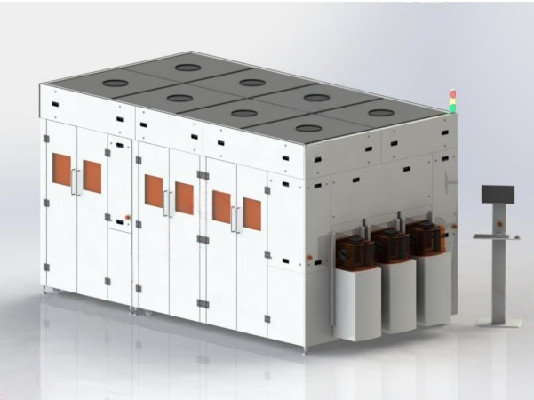

Συσκευές ανωδικής σύνδεσης θερμοσυμπίεσης:



Θερμοσυμπίεση Ανωδική σύνδεση Εξοπλισμός Θερμική πίεση σύνδεση Si Cu Al-Ge υλικό 600 ° C 2-8 ίντσες 2





Δυνατότητα ευθυγράμμισης της σύνδεσης θερμοσυμπίεσης (ακρίβεια < 2μm)





Θερμοσυμπίεση Ανωδική σύνδεση Εξοπλισμός Θερμική πίεση σύνδεση Si Cu Al-Ge υλικό 600 ° C 2-8 ίντσες 3








Εφαρμογές





· Συσκευή συσκευασίας συσκευής MEMS: Ο εξοπλισμός θερμοσυμπίεσης ανωδικής σύνδεσης επιτυγχάνει ερμητική ενσωμάτωση για μικροηλεκτρομηχανικά συστήματα, εξασφαλίζοντας μακροπρόθεσμη λειτουργική αξιοπιστία.



· Συσκευές συσκευασίας ημιαγωγών ισχύος: Ο εξοπλισμός θερμοσυμπίεσης ανωδικής σύνδεσης διευκολύνει τη σύνδεση διεπαφών ανθεκτικών σε υψηλές θερμοκρασίες και θερμικά αγωγών για τσιπ υψηλής ισχύος.



· Ηερμητική συσκευασία αισθητήρων: Ο εξοπλισμός θερμοσυμπίεσης ανωδικής σύνδεσης παρέχει προστατευτικό κάλυμμα που δεν προκαλεί υγρασία ή οξείδωση για τους ευαίσθητους στο περιβάλλον αισθητήρες.



· Οπτοηλεκτρονική ολοκλήρωση: Ο εξοπλισμός θερμοσυμπίεσης ανωδικής σύνδεσης επιτρέπει τη σύνδεση ετεροϋλικών μεταξύ οπτικών και ηλεκτρονικών εξαρτημάτων για τη βελτίωση της αποτελεσματικότητας της φωτοηλεκτρικής μετατροπής.








Ενεργειακή επίδρασηΑνωδική σύνδεση γυαλιού με πυρίτιο.





Θερμοσυμπίεση Ανωδική σύνδεση Εξοπλισμός Θερμική πίεση σύνδεση Si Cu Al-Ge υλικό 600 ° C 2-8 ίντσες 4








Ερωτήσεις και Απαντήσεις





1. Ε: Ποια είναι τα κύρια πλεονεκτήματα της ανωδικής σύνδεσης θερμοσυμπίεσης σε σύγκριση με την τυποποιημένη ανωδική σύνδεση;
Α: Συνδυάζει την αντοχή σύνδεσης διάχυσης μετάλλου με ερμητική σφραγίδα γυαλιού-Si, επιτρέποντας υβριδική συσκευασία για συσκευές MEMS/ηλεκτρικής ενέργειας σε χαμηλότερες θερμοκρασίες (≤600°C).




2. Ε: Ποια υλικά μπορούν να συνδεθούν χρησιμοποιώντας θερμοσυμπίεση ανωδικής σύνδεσης;
Α: Συμβατό με κράματα Si, γυαλί, Cu και Al-Ge - ιδανικά για κάλυματα MEMS, ηλεκτρονικά ισχύος και οπτοηλεκτρονικές συσκευασίες.






Ετικέτα: #Εξοπλισμός Ανωδικής Σύνδεσης Θερμοσυμπίεσης, #Σύνδεση Θερμικής Πίεσης, #Σύνδεση 4/6/8 ιντσών, #Si, #Cu, #Al-Ge υλικό
