Λεπτομέρειες προϊόντων
Place of Origin: CHINA
Μάρκα: ZMSH
Πιστοποίηση: rohs
Αριθμό μοντέλου: Μηχανή σύνδεσης ημιαυτόματης θερμοκρασίας δωματίου
Όροι πληρωμής και αποστολής
Minimum Order Quantity: 2
Τιμή: by case
Delivery Time: 5-10months
Όροι πληρωμής: Τ/Τ
Purpose:: |
Semi-automatic room temperature bonding machine |
Μέγεθος πλάκας:: |
2/4/6/8/12 ίντσες |
Adaptive materials:: |
Si, LT/LN, sapphire, InP, Sic, GaAs, GaN, diamond, glass, etc |
Τρόπος τροφοδοσίας:: |
Χειρωνακτική σίτιση |
Pressure system maximum pressure:: |
80 kN |
Surface treatment:: |
In-situ activation and sputtering deposition |
Purpose:: |
Semi-automatic room temperature bonding machine |
Μέγεθος πλάκας:: |
2/4/6/8/12 ίντσες |
Adaptive materials:: |
Si, LT/LN, sapphire, InP, Sic, GaAs, GaN, diamond, glass, etc |
Τρόπος τροφοδοσίας:: |
Χειρωνακτική σίτιση |
Pressure system maximum pressure:: |
80 kN |
Surface treatment:: |
In-situ activation and sputtering deposition |

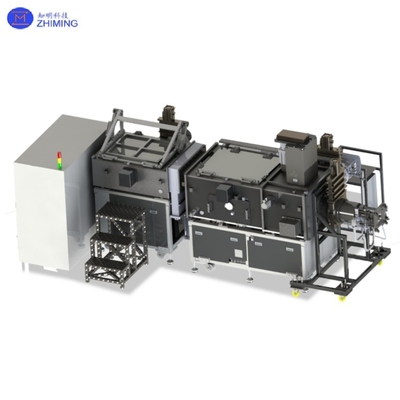

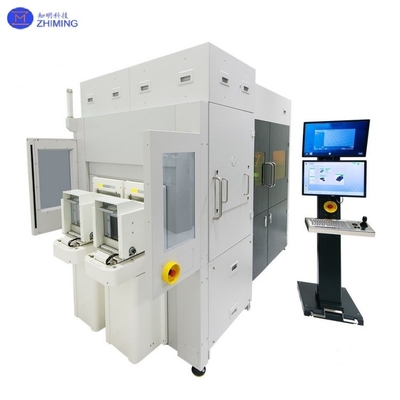

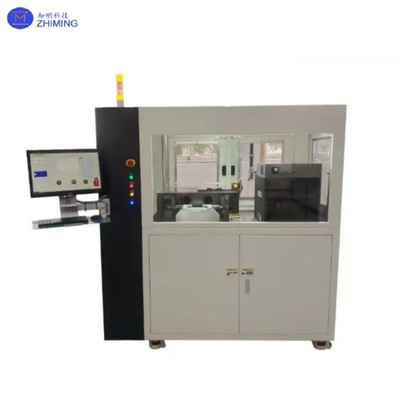

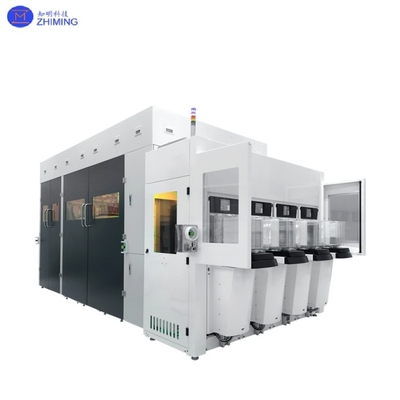

Η ημιαυτόματη μηχανή σύνδεσης θερμοκρασίας δωματίου είναι μια συσκευή ακριβείας για σύνδεση επιπέδου κυψελών ή επιπέδου τσιπ.Η τεχνολογία μηχανικής πίεσης + ενεργοποίησης επιφάνειας επιτρέπει τη μόνιμη σύνδεση μεταξύ υλικών σε θερμοκρασία δωματίου (20-30 ° C) χωρίς υψηλές θερμοκρασίες ή πρόσθετες κόλλεςΕίναι κατάλληλο για συσκευασία ημιαγωγών, κατασκευή MEMS, ολοκλήρωση 3D IC και άλλους τομείς, ειδικά για τις ανάγκες σύνδεσης θερμοευαίσθητων υλικών και μικρο και νανοδομών.
(1) Τεχνολογία σύνδεσης
- Συνδέση σε φυσιολογική θερμοκρασία: θερμοκρασία λειτουργίας 25±5°C, αποφύγετε τη θερμική ζημιά σε ευαίσθητες συσκευές (όπως CMOS, ευέλικτο υπόστρωμα).
- Επεξεργασία επιφανειακής ενεργοποίησης: Η ενεργοποίηση με πλάσμα ή χημική ενεργοποίηση είναι προαιρετική για τη βελτίωση της αντοχής των δεσμών (> 10 MPa).
- Πολλαπλή συμβατότητα υλικών: Υποστήριξη της άμεσης σύνδεσης του πυριτίου (Si), του γυαλιού (Glass), του κουαρτζού, του πολυμερούς (PI/PDMS) και άλλων υλικών.
(2) Ακριβότητα και έλεγχος
- Ακρίβεια ευθυγράμμισης: ± 0,5μm (σύστημα οπτικής ευθυγράμμισης + μηχανική πλατφόρμα ακριβείας).
- Ρυθμισμός πίεσης: 0-5000N ρυθμιζόμενο, ανάλυση ±1N, ομοιομορφία > 95%
- Παρακολούθηση σε πραγματικό χρόνο: Ενσωματωμένος αισθητήρας δύναμης + οπτικό παρεμβολικό μέτρο, ποιότητα σύνδεσης ανατροφοδότησης σε πραγματικό χρόνο.
(3) Λειτουργία αυτοματισμού
- Ημιαυτόματη λειτουργία: χειροκίνητη φόρτωση και εκφόρτωση + αυτόματη διαδικασία σύνδεσης, που υποστηρίζει επεξεργασία με ένα μόνο chip ή σε επίπεδο πλακίδας.
- Προγραμματιζόμενη σύνθεση: Αποθήκευση πολλαπλών συνόλων παραμέτρων διαδικασίας (πίεση, χρόνος, συνθήκες ενεργοποίησης).
- Προστασία της ασφάλειας: πέδηση έκτακτης ανάγκης + σχεδιασμός κατά της σύγκρουσης, σύμφωνα με τα πρότυπα ασφάλειας SEMI S2/S8.
(4) Καθαρότητα και αξιοπιστία
- Τάξη 100 Καθαρό περιβάλλον: ενσωματωμένο φίλτρο HEPA, έλεγχο σωματιδίων < 0,3μm.
- Χαμηλό ποσοστό ελαττωμάτων: ποσοστό κοιλότητας της διεπαφής σύνδεσης < 0,1% (@ wafer 200 mm).
Η ημιαυτόματη μηχανή δέσμευσης θερμοκρασίας δωματίου λύνει τους περιορισμούς της παραδοσιακής τεχνολογίας δέσμευσης σε θερμοευαίσθητα υλικά μέσω υψηλής ακρίβειας και χαμηλής θερμοκρασίας διαδικασίας,και έχει αναντικατάστατα πλεονεκτήματα στους τομείς του 3D ICΕμείς δεσμευόμαστε να παρέχουμε στους πελάτες υψηλή αξιοπιστία,λύσεις σύνδεσης χαμηλού κόστους για τη διευκόλυνση της ανάπτυξης προηγμένης τεχνολογίας συσκευασίας και μικρο- και νανοπαραγωγής.
| Μέγεθος πλάκας: | ≤ 12 ίντσες, προς τα κάτω συμβατό με δείγματα ακανόνιστης μορφής |
| Υλικά προσαρμογής: | Si, LT/LN, ζαφείρι, InP, Sic, GaAs, GaN, διαμάντι, γυαλί κλπ. |
| Τρόπος τροφοδοσίας: | Χειροκίνητη σίτιση |
| Μέγιστη πίεση συστήματος πίεσης: | 80 kN |
| Επεξεργασία επιφάνειας: | Ενεργοποίηση in situ και εναπόθεση με ψεκασμό |
| Στόχος ψεκασμού: | ≥3, περιστρεφόμενο |
| Δύναμη δεσμού: | ≥ 2,0 J/ m2@ θερμοκρασία δωματίου |
(1) Προηγμένες συσκευασίες ημιαγωγών
· Ενσωμάτωση 3D IC: Μέσω πυριτίου (TSV) οι πλάκες συνδέονται σε θερμοκρασία δωματίου για να αποφευχθούν τα προβλήματα παραμόρφωσης που προκαλούνται από υψηλές θερμοκρασίες.
· Ετερογενής ολοκλήρωση: Συσσωρευτική σύνδεση λογικών τσιπ και τσιπ μνήμης (όπως HBM).
(2) Κατασκευή συσκευών MEMS
· συσκευασία σε επίπεδο κυψελών: δέσμευση με σφραγίδα κενού συσκευών MEMS, όπως επιταχυνόμετρα και γυροσκόπια.
· Μικρορευστειακό τσιπ: PDMS και σύνδεση γυαλιού σε θερμοκρασία δωματίου για τη διατήρηση της βιολογικής δραστηριότητας.
(3) Οπτοηλεκτρονική και οθόνη
· Συσκευή LED: Σύνδεση υποστρώματος ζαφείριου (Sapphire) και υποστρώματος πυριτίου χωρίς κόλλα.
· Οπτική μονάδα AR/VR: σύνδεση χαμηλής θερμοκρασίας κυματοδηγού και γυάλινου φακού.
(4) Επιστημονική έρευνα και ειδικές εφαρμογές
· Ευέλικτα ηλεκτρονικά: άμεση σύνδεση του υποστρώματος PI με τον αισθητήρα λεπτής ταινίας.
· Κβαντικές συσκευές: χαμηλής θερμοκρασίας συμβατή σύνδεση υπεραγώγιμων τσιπ qubit.
Η ZMSH παρέχει πλήρεις υπηρεσίες υποστήριξης διαδικασιών για ημιαυτόματες μηχανές δέσμευσης σε θερμοκρασία δωματίου, συμπεριλαμβανομένων:
Ανάπτυξη διαδικασιών: Παροχή λύσεων βελτιστοποίησης παραμέτρων σύνδεσης και ενεργοποίησης επιφάνειας για διαφορετικά υλικά (Si/γυαλί/PI κλπ.) ·
Προσαρμογή εξοπλισμού: Προαιρετική μονάδα ευθυγράμμισης υψηλής ακρίβειας (± 0,2μm), θάλαμος σύνδεσης υπό κενό ή έλεγχος περιβάλλοντος αζώτου.
Τεχνική εκπαίδευση: καθοδήγηση λειτουργίας επί τόπου + εκπαίδευση στην αντιμετώπιση προβλημάτων στη διαδικασία για τη διασφάλιση της αποτελεσματικής χρήσης του εξοπλισμού.
Εγγύηση μετά την πώληση: 12 μήνες εγγύηση ολόκληρης της μηχανής, βασικά εξαρτήματα (αισθητήρας πίεσης, οπτικό σύστημα) 24 ώρες γρήγορη αντικατάσταση.
Απομακρυσμένη υποστήριξη: Διαγνώριση σφαλμάτων σε πραγματικό χρόνο και αναβαθμίσεις λογισμικού για τη μείωση του χρόνου διακοπής.
1Ε: Για ποιο σκοπό χρησιμοποιείται ημιαυτόματη μηχανή δέσμευσης σε θερμοκρασία δωματίου;
Α: Συνδέει πλακίδια ή τσιπ σε θερμοκρασία δωματίου χωρίς κόλλες, ιδανικό για θερμοευαίσθητα υλικά σε συσκευασίες 3D IC και MEMS.
2. Ε: Πώς λειτουργεί η σύνδεση των πλακών σε θερμοκρασία δωματίου;
Α: Χρησιμοποιεί ενεργοποίηση επιφάνειας (όπως το πλάσμα) και ακριβή πίεση για να δημιουργήσει μόνιμους δεσμούς χωρίς θερμική πίεση.
Ετικέτα: #Ημι-αυτόματη μηχανή δέσμευσης θερμοκρασίας δωματίου, # 2/4/6/8/12 ίντσες, # συμβατό υλικό Σαφείρι, # Si, # SiC, # InP, # GaAs, # GaN, # LT / LN, # Διαμάντι, # γυαλί
