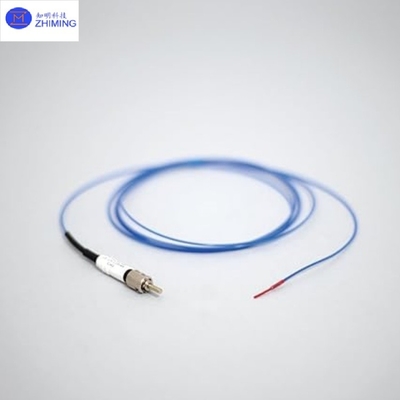

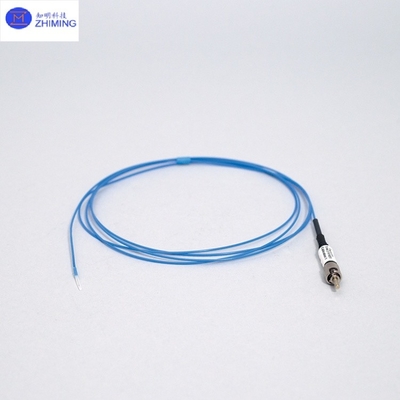

Αισθητήρας θερμοκρασίας οπτικών ινών με γαλλικό αρσενικό Μικρό μέγεθος ανιχνευτή 0,5 mm ακρίβεια μέτρησης θερμοκρασίας ±0,1°C

Αισθητήρας θερμοκρασίας οπτικών ινών με γαλλικό αρσενικό Μικρό μέγεθος ανιχνευτή 0,5 mm ακρίβεια μέτρησης θερμοκρασίας ±0,1°C

Ο αισθητήρας θερμοκρασίας οπτικών ινών από αρσενικό γαλλίου (GaAs) είναι ένα είδος συστήματος μέτρησης θερμοκρασίας χωρίς επαφή με βάση τα οπτικά χαρακτηριστικά των ημιαγωγών,που πραγματοποιεί υψηλής ακρίβειας μέτρηση θερμοκρασίας μέσω της αρχής ότι τα χαρακτηριστικά απορρόφησης φωτός ή φθορισμού των υλικών GaAs αλλάζουν με την θερμοκρασίαΤα βασικά πλεονεκτήματα της είναι η πλήρης μετάδοση οπτικού σήματος (χωρίς ηλεκτρομαγνητική παρεμβολή), το μικρό μέγεθος του ανιχνευτή (μόνο 0,5 mm), η αντοχή σε ακραία περιβάλλοντα (υψηλή τάση, ισχυρή διάβρωση,ισχυρό ηλεκτρομαγνητικό πεδίο, κλπ.), που χρησιμοποιούνται ευρέως στους τομείς των ημιαγωγών, της ηλεκτρικής ενέργειας, της ιατρικής και της επιστημονικής έρευνας.

Αρχή λειτουργίας

(1) Τύπος μέτρησης θερμοκρασίας πλευράς απορρόφησης
Αρχή: Το μήκος κύματος της πλευράς απορρόφησης φωτός του GaAs μετατοπίζεται προς την κατεύθυνση του μεγάλου κύματος (~ 0,4nm / ° C) με την αύξηση της θερμοκρασίας.

Μέθοδος εφαρμογής:

Οι πηγές φωτός ευρυζωνικής ζώνης (όπως τα LED) μεταδίδουν οπτικά σήματα στον ανιχνευτή GaAs μέσω οπτικών ινών.

Τα τσιπ GaAs απορροφούν συγκεκριμένα μήκη κύματος του φωτός (το μήκος κύματος της πλευράς απορρόφησης εξαρτάται από τη θερμοκρασία).

Το ανακλαστικό φωτεινό σήμα επιστρέφεται στον απομονωτή και η θερμοκρασία υπολογίζεται με φασματική ανάλυση.

Χαρακτηριστικά: απλή δομή, χαμηλό κόστος, κατάλληλη για βιομηχανικές εφαρμογές (όπως παρακολούθηση εξοπλισμού ισχύος).

(2) Τύπος μέτρησης θερμοκρασίας στη διάρκεια ζωής του φθοριού
Αρχή: Η διάρκεια ζωής της φθορισμού εκπομπής που διεγείρεται με GaAs είναι αντίστροφα ανάλογη με τη θερμοκρασία.

Μέθοδος εφαρμογής:

Το παλμικό λέιζερ διεγείρει τον ανιχνευτή GaAs για να παράγει φθορά.

Ο χρόνος διάσπασης της φθορισμού (ζωή) ανιχνεύεται και η θερμοκρασία μετατρέπεται με καμπύλη βαθμονόμησης.

Χαρακτηριστικά: υψηλότερη ακρίβεια (± 0,05 °C), κατάλληλη για ιατρικούς και επιστημονικούς τομείς έρευνας.

Τεχνικές προδιαγραφές

Ειδικότητα

Υψηλή ακρίβεια: ακρίβεια μέτρησης θερμοκρασίας έως ± 0,1 °C (περίοδος 0 ~ 100 °C), ανάλυση 0,01 °C.

Γρήγορη απόκριση: χρόνος απόκρισης < 100 ms, κατάλληλος για δυναμική παρακολούθηση της θερμοκρασίας.

Αντί παρεμβολής: Πλήρης μετάδοση σήματος από ίνες, πλήρης ανοσία σε ηλεκτρομαγνητικές παρεμβολές (EMI/RFI).

Ανθεκτικό σε σκληρά περιβάλλοντα:

Περιοχή θερμοκρασίας λειτουργίας: -50°C~300°C (ειδική συσκευασία μπορεί να φθάσει τους 500°C).

Υψηλή πίεση (> 10 kV) και αντοχή στη ακτινοβολία (κατάλληλη για την πυρηνική βιομηχανία).

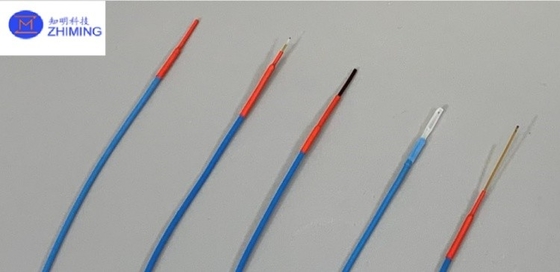

Μικροσκοπικός ανιχνευτής: Η ελάχιστη διάμετρος του ανιχνευτή είναι 0,5 mm, η οποία μπορεί να ενσωματωθεί σε μικρούς χώρους ή βιολογικούς ιστούς.

Μεταφορά μεγάλων αποστάσεων: Το μήκος της ινών δεν επηρεάζει την ακρίβεια (η απόδοση 1 μέτρου σε χιλιόμετρο είναι σταθερή).
