Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Κίνα
Μάρκα: ZMSH
Πιστοποίηση: rohs

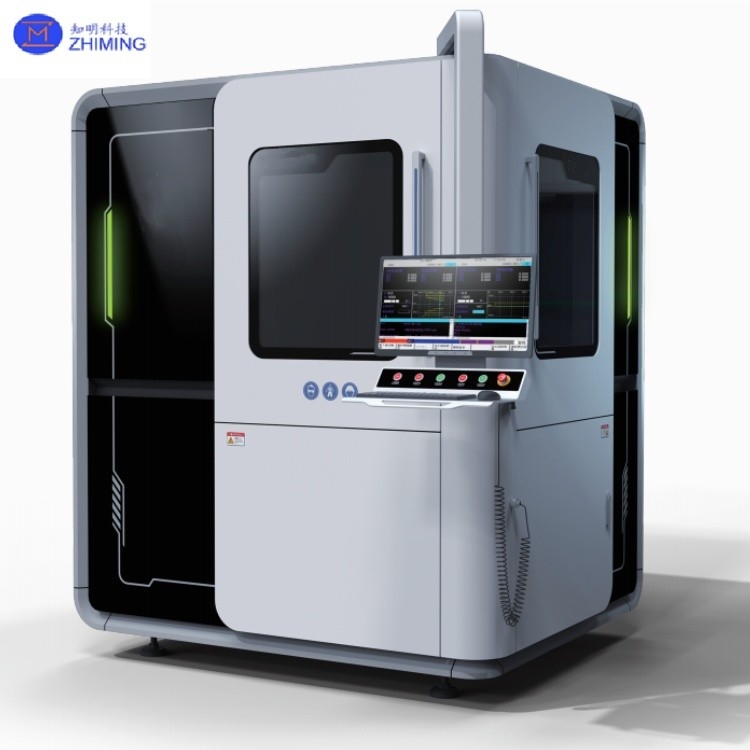

Αριθμό μοντέλου: Εξοπλισμός λέιζερ μικρορευστότητας
Όροι πληρωμής και αποστολής
Ποσότητα παραγγελίας min: 1
Τιμή: by case
Χρόνος παράδοσης: 5-10 μήνες
Όροι πληρωμής: Τ/Τ
Σκοπός:: |
Εξοπλισμός λέιζερ μικρορευστότητας |
Όγκος του πάγκου:: |
300*300*150 |
Ακριβότητα θέσης μm:: |
+/-5 |
Επαναλαμβανόμενη ακρίβεια θέσης μm:: |
+/-2 |
Τύπος αριθμητικού ελέγχου:: |
DPSS Nd:YAG |
Wavelength:: |
532/1064 |
Σκοπός:: |
Εξοπλισμός λέιζερ μικρορευστότητας |
Όγκος του πάγκου:: |
300*300*150 |
Ακριβότητα θέσης μm:: |
+/-5 |
Επαναλαμβανόμενη ακρίβεια θέσης μm:: |
+/-2 |
Τύπος αριθμητικού ελέγχου:: |
DPSS Nd:YAG |
Wavelength:: |
532/1064 |
Η τεχνολογία λέιζερ μικροτριβής είναι μια προηγμένη και ευρέως χρησιμοποιούμενη τεχνολογία επεξεργασίας σύνθετων υλικών, η οποία συνδυάζει ένα ρεύμα νερού "τεχνό σαν τρίχα" με μια ακτίνα λέιζερ,και καθοδηγεί το λέιζερ με ακρίβεια στην επιφάνεια του επεξεργασμένου μέρους μέσω της συνολικής εσωτερικής αντανάκλασης με τρόπο παρόμοιο με τις παραδοσιακές οπτικές ίνεςΤο τζετ νερού ψύχεται συνεχώς την περιοχή κοπής και απομακρύνει αποτελεσματικά τη σκόνη που παράγεται από την επεξεργασία.
Ως μια ψυχρή, καθαρή και ελεγχόμενη τεχνολογία επεξεργασίας λέιζερ, η τεχνολογία λέιζερ μικροτριβής επιλύει αποτελεσματικά τα σημαντικά προβλήματα που σχετίζονται με τα ξηρά λέιζερ, όπως η θερμική βλάβη, η μόλυνση,παραμόρφωση, αποθέματα αποβλήτων, οξείδωση, μικροτρίχες και σύγχρονη διάσπαση.
1Τύπος λέιζερ
Δορυφορικά αντλούμενο στερεότατο λέιζερ Nd:YAG. Ο χρόνος πλάτους παλμού είναι us/ns και το μήκος κύματος είναι 1064 nm, 532 nm ή 355 nm. Μέση περιοχή ισχύος λέιζερ 10-200 W.
2Συστήματα αεριωθούμενων υδάτων
Η κατανάλωση νερού του υπερακριτού αερίου νερού είναι μόνο 1 λίτρο/ώρα σε πίεση 300 bar.
3Σφουγγάρι.
Το μέγεθος του ακροβωτίου κυμαίνεται από 30 έως 150 μm, το υλικό του ακροβωτίου είναι ζαφείρι ή διαμάντι.
4. Βοηθητικό σύστημα
Αντλίες υψηλής πίεσης και συστήματα επεξεργασίας νερού.
| Όγκος πάγκου | 300*300*150 | 400*400*200 |
| Γραμμικός άξονας XY | Γραμμικός κινητήρας. | Γραμμικός κινητήρας. |
| Γραμμικός άξονας Z | 150 | 200 |
| Ακριβότητα θέσης μm | +/-5 | +/-5 |
| Επαναλαμβανόμενη ακρίβεια θέσης μm | +/-2 | +/-2 |
| Επιτάχυνση G | 1 | 0.29 |
| Αριθμητικός έλεγχος | 3 άξονες /3+1 άξονες /3+2 άξονες | 3 άξονες /3+1 άξονες /3+2 άξονες |
| Τύπος αριθμητικού χειρισμού | DPSS Nd:YAG | DPSS Nd:YAG |
| μήκος κύματος nm | 532/1064 | 532/1064 |
| Ονομαστική ισχύς W | 50/100/200 | 50/100/200 |
| Πυροβολισμός | 40-100 | 40-100 |
| Τρίκη πίεσης του ακροφύλλου | 50 έως 100 | 50-600 |
| Μέγεθος (μηχανή εργαλείου) (εύρος * μήκος * ύψος) mm | 1445*1944*2260 | 1700*1500*2120 |
| Μέγεθος (καμπίνα ελέγχου) (W * L * H) | 700 * 2500 * 1600 | 700 * 2500 * 1600 |
| Βάρος (εξοπλισμός) | 2.5 | 3 |
| Βάρος (καμπίνα ελέγχου) kg | 800 | 800 |
|
Ικανότητα επεξεργασίας |
Ακατέργαστη επιφάνεια Ra≤1,6um Ταχύτητα ανοίγματος ≥ 1,25 mm/s Διάμετρος κοπής ≥ 6 mm/s Ταχύτητα γραμμικής κοπής ≥ 50 mm/s |
Ακατέργαστη επιφάνεια Ra≤1,2um Ταχύτητα ανοίγματος ≥ 1,25 mm/s Διάμετρος κοπής ≥ 6 mm/s Ταχύτητα γραμμικής κοπής ≥ 50 mm/s |
|
Για τους κρυστάλλους νιτρικού γαλλίου, τα υλικά ημιαγωγών υπερείπλευρης ζώνης (διαμάντι/οξείδιο του γαλλίου), τα ειδικά υλικά αεροδιαστημικής βιομηχανίας, το υποστρώμα κεραμικής άνθρακα LTCC, η φωτοβολταϊκή ενέργεια,Επεξεργασία κρυστάλλων σπινθήρων και άλλων υλικών. Σημείωση: Η ικανότητα επεξεργασίας ποικίλλει ανάλογα με τα χαρακτηριστικά του υλικού
|
||
1. Κόψιμο κυψελών (κατακόψιμο)
Υλικά: Σίλικον (Si), καρβίδιο του πυριτίου (SiC), νιτρικό γαλλίμιο (GaN) και άλλα σκληρά και εύθραυστα υλικά για την κοπή πλακιδίων.
Εφαρμογή: Αντικαθιστά την παραδοσιακή λεπίδα διαμαντιού, μειώνει την σπάσιμο των άκρων (σπάσιμο των άκρων < 5μm, το κόψιμο της λεπίδας συνήθως > 20μm).
Η ταχύτητα κοπής αυξήθηκε κατά 30% (για παράδειγμα, ταχύτητα κοπής κυψελών SiC έως 100 mm/s).
Στήλθ Ντισινγκ: τροποποίηση με λέιζερ στο εσωτερικό της πλακέτας, υποβοηθούμενος διαχωρισμός με υγρό τζετ, κατάλληλος για υπεραπλές πλακέτες (<50μm).
2- Τρυπεία τρυπών και επεξεργασία μικροτρυπών
Εφαρμογή: Μέσα από τρυπεία πυριτίου (TSV) για 3D IC. Τεχνητή μηχανική μικροτρυπών για συσκευές ισχύος όπως IGBT.
Τεχνικές παραμέτρους:
Περιοχή διαφάνειας: 10μm~200μm, αναλογία βάθους προς πλάτος έως 10:1.
Η τραχύτητα του τοιχώματος των πόρων (Ra) < 0,5μm είναι καλύτερη από αυτή της άμεσης αφαίρεσης με λέιζερ (Ra> 2μm).
3Προηγμένη συσκευασία
Εφαρμογή: RDL (Rewiring layer) Ανοίξιμο παραθύρου: λέιζερ + τζετ αφαιρεί το στρώμα παθητικοποίησης, εκθέτοντας pad.
Συσκευή επιπέδου κυψελών (WLP): πλαστικά για το χύτευμα με επόξειο (EMC) για συσκευασίες Fan-Out.
Πλεονεκτήματα: Αποφεύγεται η στρέβλωση των τσιπ που προκαλείται από μηχανική πίεση και αυξάνεται η απόδοση σε περισσότερο από 99,5%.
4Επεξεργασία σύνθετων ημιαγωγών
Υλικό: GaN, SiC και άλλοι ημιαγωγοί ευρείας ζώνης.
Εφαρμογή: Έκθεση διαχωρισμού πύλης των συσκευών HEMT: Το υγρό τζετ ελέγχει την ενέργεια λέιζερ για να αποφευχθεί η θερμική αποσύνθεση του GaN.
Επεξεργασία με λέιζερ: τοπική θέρμανση με μικροτριβή για την ενεργοποίηση της ζώνης εμφύτευσης ιόντων (όπως πηγή SiC MOSFET).
5- Επισκευή ελαττωμάτων και τελική ρύθμιση
Εφαρμογή: Λάιζερ συγχώνευση περιττών κυκλωμάτων στη μνήμη (DRAM/NAND).
Εναρμόνιση συστοιχιών μικροσωλήνων για οπτικούς αισθητήρες, όπως ToF.
Ακριβότητα: ακρίβεια ελέγχου ενέργειας ±1%, σφάλμα θέσης επισκευής < 0,1 μm.
1Ε: Για ποιο σκοπό χρησιμοποιείται η τεχνολογία λέιζερ μικροτριβής;
Α: Η τεχνολογία microjet laser χρησιμοποιείται για κοπή υψηλής ακρίβειας, χαμηλής θερμικής ζημίας, γεωτρήσεις και δομή σε ημιαγωγούς (π.χ. πλάκες SiC, γεωτρήσεις TSV) και προηγμένες συσκευασίες.
2Ε: Πώς βελτιώνει το λέιζερ μικροβομβίδας την παραγωγή ημιαγωγών;
Α: Επιτρέπει ακρίβεια κάτω των μικρών με σχεδόν μηδενική θερμική βλάβη, αντικαθιστώντας μηχανικές λεπίδες και μειώνοντας τα ελαττώματα σε εύθραυστα υλικά όπως το GaN και το SiC.
