Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Κίνα
Μάρκα: ZMSH
Πιστοποίηση: rohs
Αριθμό μοντέλου: Υπόστρωμα ζαφείριου με πρότυπα (PSS)
Όροι πληρωμής και αποστολής
Ποσότητα παραγγελίας min: 25
Τιμή: by case
Συσκευασία λεπτομέρειες: η ενιαία συσκευασία γκοφρετών σε 100 βαθμολογεί το καθαρίζοντας δωμάτιο
Χρόνος παράδοσης: 2-4weeks
Όροι πληρωμής: Τ/Τ
Item:: |
Patterned Sapphire Substrate |
Size:: |
2inch, 4inch, 6inch |
Front Surface Finish:: |
Patterned |
Back Surface Finish:: |
SSP:Fine-ground,Ra=0.8-1.2um; DSP:Epi-polished,Ra<0.3nm |
Laser Mark:: |
Back side |
Edge Exclusion:: |
≤2 mm |
Customization:: |
Sapphire PSS of various orientations; Nanometer patterned sapphire substrate（NPSS） |
Application:: |
Light Emitting Diodes (LEDs) |
Item:: |
Patterned Sapphire Substrate |
Size:: |
2inch, 4inch, 6inch |
Front Surface Finish:: |
Patterned |
Back Surface Finish:: |
SSP:Fine-ground,Ra=0.8-1.2um; DSP:Epi-polished,Ra<0.3nm |
Laser Mark:: |
Back side |
Edge Exclusion:: |
≤2 mm |
Customization:: |
Sapphire PSS of various orientations; Nanometer patterned sapphire substrate（NPSS） |
Application:: |
Light Emitting Diodes (LEDs) |

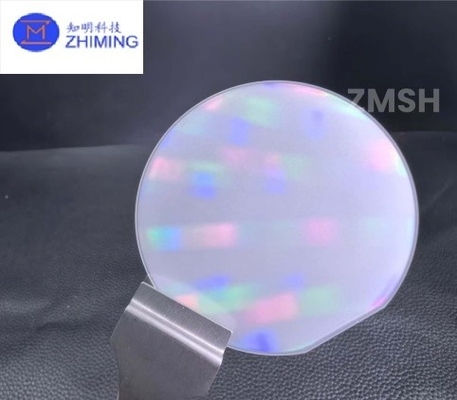

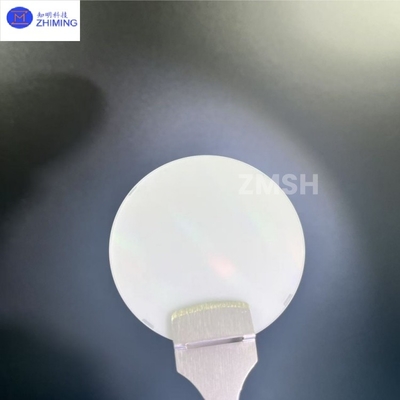

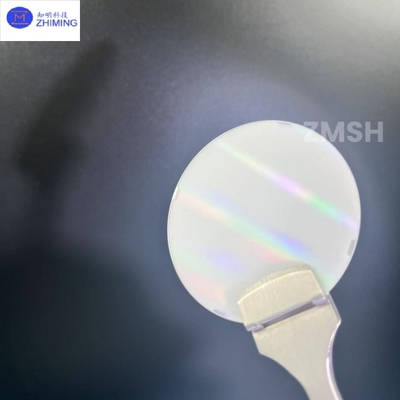

Το υποστρώμα σαφείρου με μοτίβα (PSS) είναι ένα υποστρώμα στο οποίο σχηματίζονται μικρο- και νανοδομές με τεχνικές λιθογραφίας και χαρακτικής.Χρησιμοποιείται κυρίως στην κατασκευή LED (διαβόλου εκπομπής φωτός) για τη βελτίωση της απόδοσης εκχύλισης φωτός μέσω σχεδιασμού σχεδίων επιφάνειας, βελτιώνοντας έτσι τη φωτεινότητα και την απόδοση των LED.
Το διαμορφωμένο υποστρώμα ζαφείρι ((PSS) είναι μια διαδικασία κατασκευής κάποιου συγκεκριμένου μικρομετρικού μοτίβου όπως το σχήμα του θόλου, του κώνου ή της πυραμίδας στο υποστρώμα ζαφείρι.Τα άνιση μοτίβα στα υποστρώματα ζαφείρι μπορούν να προκαλέσουν διάσπαση ή διάθλαση του φωτός, βελτιώνοντας έτσι την φωτεινή απόδοση.
|
Κρυστάλλινη δομή |
Εξαγωνική |
|
Συνέχεια πλέγματος |
α=4,76Å c=12,99Å |
|
Πυκνότητα (g/cm)3) |
3.98 |
|
Σημείο τήξης ((°C) |
2040 |
|
Η σκληρότητα του Μος. |
9 |
|
Διορθωτική σταθερά |
9.3 ((Ένα επίπεδο) 11.5 ((C επίπεδο) |
|
Θερμική αγωγιμότητα ((W/cm.K) |
0.46 |
|
Θερμική επέκταση |
6.7*10-6/k ((C επίπεδο) 5,0*10-6/k(Ένα αεροπλάνο) |
|
Δείκτης διάθλασης |
1.762-1.777 |
|
Μεταφορά |
Δοκιμαστικό δείγμα:Σαφείρι:D76.2*4mm |
|
UV:200~380nm 74%~84% |
|
|
Ορατό φως: 380~760nm 85% |
|
|
υπέρυθρες: 760~1000nm 85% |
|
|
Απέχει από το υπέρυθρο:> 1000nm 80%~100% |
- Χαρακτηριστικά του υλικού:Το υλικό υποστρώματος είναι μονοκρυσταλλικός ζαφείρι (Al2O3), ο οποίος έχει υψηλή σκληρότητα, υψηλή αντοχή στη θερμότητα και χημική σταθερότητα.
- Διαμόρφωση επιφάνειας:Η επιφάνεια λιθογραφείται και χαραμίζεται για να σχηματίσουν περιοδικές μικρο-νανοδομές, όπως κώνοι, πυραμίδες ή εξαγωνικές σειρές.
- Οπτικές ιδιότητες:Μέσω του σχεδιασμού των σχεδίων επιφάνειας, μειώνεται η συνολική αντανάκλαση του φωτός στην διεπαφή και βελτιώνεται η αποτελεσματικότητα της εκχύλισης του φωτός.
- Θερμική απόδοση:Το υποστρώμα ζαφείριου έχει εξαιρετική θερμική αγωγιμότητα και είναι κατάλληλο για εφαρμογές LED υψηλής ισχύος.
- Διάκριση μεγέθους:Τα κοινά μεγέθη είναι 2 ίντσες (50,8 mm), 4 ίντσες (100 mm) και 6 ίντσες (150 mm).
|
Άρθρο |
Τυποποιημένο υποστρώμα σαφφείριου. |
||
|
Διάμετρος |
500,8 ± 0,1 mm |
1000,0 ± 0,2 mm |
1500,0 ± 0,3 mm |
|
Δάχος |
430 ± 25μm |
650 ± 25μm |
1000 ± 25μm |
|
Προσανατολισμός επιφάνειας |
Το επίπεδο C (0001) εκτός γωνίας προς τον άξονα M (10-10) 0,2 ± 0,1° |
||
|
Το επίπεδο C (0001) εκτός γωνίας προς τον άξονα Α (11-20) 0 ± 0,1° |
|||
|
Πρωτογενής επίπεδος προσανατολισμός |
Α-επίπεδο (11-20) ± 1,0° |
||
|
Πρωταρχικό επίπεδο μήκος |
16.0 ± 1,0 mm |
30.0 ± 1,0 mm |
47.5 ± 2,0 mm |
|
R-Plane |
Στις εννιά. |
||
|
Τελική επιφάνεια εμπρός |
Τυπωμένα |
||
|
Τελεία επιφάνειας πίσω |
Επικαιροποιημένα συστήματα για την επεξεργασία υλικών για την παραγωγή υλικών για την παραγωγή υλικών για την παραγωγή υλικών |
||
|
Σημάδι λέιζερ |
Πίσω |
||
|
TTV |
≤ 8μm |
≤ 10 μm |
≤ 20μm |
|
ΠΟΥ |
≤ 10 μm |
≤ 15 μm |
≤ 25μm |
|
WARP |
≤ 12μm |
≤ 20μm |
≤ 30 μm |
|
Αποκλεισμός άκρων |
≤ 2 mm |
||
|
Προδιαγραφές τύπου |
Δομή σχήματος |
Θόλο, Κωνός, Πυραμίδα. |
|
|
Υψόμετρο του υποδείγματος |
10,6 έως 1,8 μm |
||
|
Διάμετρος μοτίβου |
20,75 έως 2,85 μm |
||
|
Χώρος μοτίβας |
00,1-0,3 μm |
||
Προδιαγραφές προσαρμογής:
* Νανομετρικό υποστρώμα ζαφείρου (NPSS).
* Ζαφείρινα PSS διαφόρων προσανατολισμών.
· Να τονιστεί η αποτελεσματικότητα της εξαγωγής:Η σχεδίαση με το σχέδιο της επιφάνειας μειώνει την απώλεια φωτός και βελτιώνει σημαντικά την φωτεινή απόδοση των LED.
· Εξαιρετικές ιδιότητες υλικών:Το υποστρώμα ζαφείριου έχει υψηλή σκληρότητα, αντοχή σε υψηλές θερμοκρασίες και χημική σταθερότητα, κατάλληλο για σκληρά περιβάλλοντα διαδικασίας.
· Σημαντική συμβατότητα:Υψηλή αντιστοιχία πλέγματος με στρώμα επιταξίας GaN (νιτρίδιο γαλίου), κατάλληλο για υψηλής ποιότητας ανάπτυξη επιταξίας.
· Μεγάλη διάρκεια ζωής και υψηλή αξιοπιστία:Το υποστρώμα ζαφείριου είναι ανθεκτικό στην φθορά και τη διάβρωση, παρατείνοντας τη διάρκεια ζωής της συσκευής.
· Προστασία του περιβάλλοντος και εξοικονόμηση ενέργειας:Βελτίωση της απόδοσης των LED, μείωση της κατανάλωσης ενέργειας, σύμφωνα με την τάση της πράσινης παραγωγής.
1.Q: Τι ρόλο παίζει το υποστρώμα σαφείρου με μοτίβα (PSS) στην κατασκευή LED;
Α: Το PSS μειώνει την απώλεια φωτός μέσω της μικρο-νανοδομής της επιφάνειας και βελτιώνει την απόδοση εκχύλισης φωτός, βελτιώνοντας έτσι σημαντικά τη φωτεινότητα και την φωτεινή απόδοση των LED.
2.Π: Ποια είναι τα πλεονεκτήματα του υποστρώματος σαφείρου με μοτίβα (PSS);
Α: Το PSS έχει υψηλή απόδοση εκχύλισης φωτός, εξαιρετική αντοχή στη θερμότητα και χημική σταθερότητα και καλή συμβατότητα με το επιταξιακό στρώμα GaN, κατάλληλο για την κατασκευή LED υψηλής απόδοσης.
Ετικέτα: #Σύντυπο Σαφείρου Υποστρώματος (PSS), #Σαφείρινη πλάκα, #Πλακά υποστρώματα σαφείριου, #Σκληρότητα 9.0, #PSS, #NPSS, #Diodes εκπομπής φωτός (LED), #LED κατασκευή, #GaN βασισμένες συσκευές ισχύος, #Single Crystal Sapphire Al2O3
