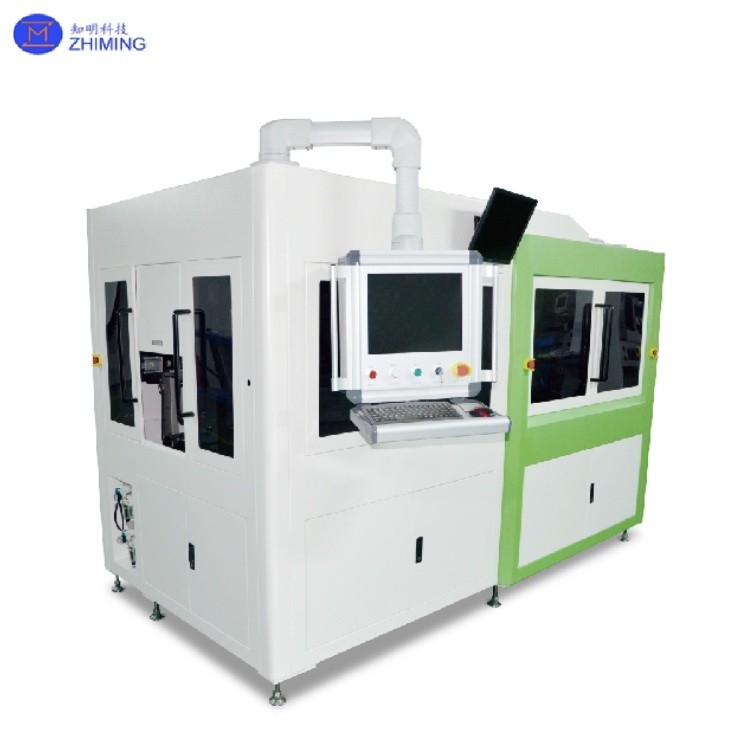

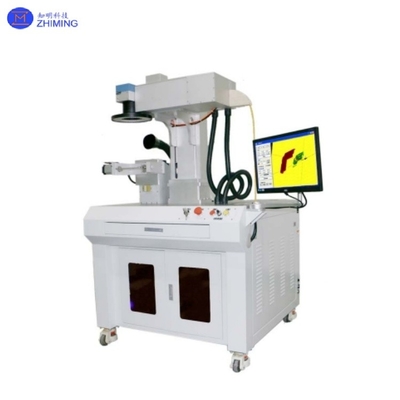

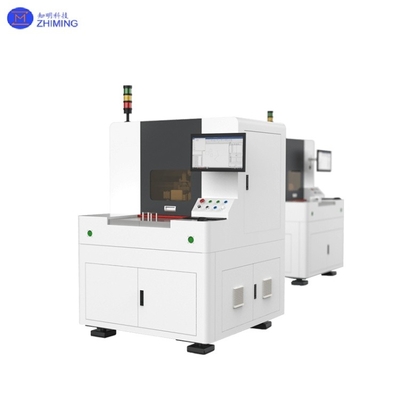

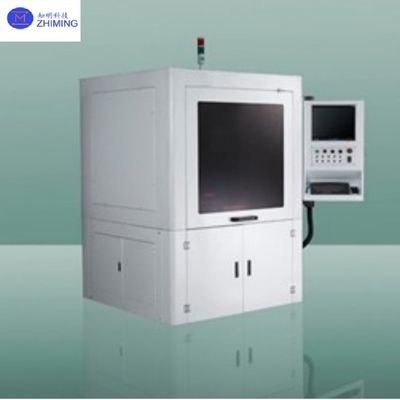

Μηχανή γεώτρησης λέιζερ υψηλής ακρίβειας με υψηλή απόδοση επεξεργασίας μικροτρυπών μήκος κύματος 1064nm

Μηχανή διάτρησης λέιζερ υψηλής ακρίβειας με υψηλής απόδοσης επεξεργασία μικρο-οπών με μήκος κύματος 1064nm





· Πηγή λέιζερ: Το βασικό εξάρτημα, που χρησιμοποιεί συνήθως λέιζερ ινών, λέιζερ CO2 ή υπεριώδη λέιζερ, παράγει μια δέσμη λέιζερ με υψηλή ενεργειακή πυκνότητα.

· Οπτικό σύστημα: περιλαμβάνει φακούς εστίασης και καθρέφτες για την εστίαση της δέσμης λέιζερ σε εξαιρετικά μικρά σημεία, έως και μερικά μικρά σε διάμετρο.

· Σύστημα ελέγχου κίνησης: Χρησιμοποιείται σύστημα CNC (computer numerical control) υψηλής ακρίβειας για τον έλεγχο της κίνησης της κεφαλής λέιζερ και του τραπεζιού για την εξασφάλιση της ακρίβειας της θέσης διάτρησης.

· Σύστημα ψύξης: Χρησιμοποιείται για την ψύξη των λέιζερ και των οπτικών συστημάτων για την αποφυγή υπερθέρμανσης.

· Βοηθητικό σύστημα αερίου: Παρέχεται βοηθητικό αέριο (όπως άζωτο, οξυγόνο) για να βοηθήσει στην απομάκρυνση του λιωμένου υλικού και στη βελτίωση της ποιότητας της διάτρησης.

· Διεπαφή ανθρώπου-μηχανής: συμπεριλαμβανομένης της οθόνης αφής και του λογισμικού ελέγχου, εύκολη για τους χρήστες να λειτουργούν και να παρακολουθούν.



Τεχνική παράμετρος




1. Μέγιστη ισχύς: 200W έως 500W, συγκεκριμένα μοντέλα όπως XH-B200, XH-B400 και XH-B500.

2. Ελάχιστο άνοιγμα: έως 30μm, ή και μικρότερο.

3. Εύρος βάθους: από ρηχές οπές έως βαθιές οπές, έως 5mm.

4. Εφαρμόσιμα υλικά: μέταλλο, μη μέταλλο, κεραμικό, γυαλί και άλλα σκληρά υλικά.

Αρχή λειτουργίας και Τεχνικά χαρακτηριστικά

1. Η μηχανή διάτρησης λέιζερ υψηλής ακρίβειας χρησιμοποιεί την υψηλή ενεργειακή πυκνότητα και τα χαρακτηριστικά εστίασης της δέσμης λέιζερ για να σχηματίσει μικροσκοπικές οπές στην επιφάνεια του υλικού, η οποία έχει εξαιρετικά υψηλή ακρίβεια και σταθερότητα επεξεργασίας.
2. Η ισχύς του λέιζερ είναι σταθερή, το μήκος κύματος είναι συνήθως 1064nm, η διάμετρος της κηλίδας είναι πολύ μικρή (όπως 0,015mm), το πλάτος παλμού είναι ρυθμιζόμενο και είναι κατάλληλο για επεξεργασία οπών με διαφορετικό βάθος και διάμετρο.
3. Υιοθετείται προηγμένο σύστημα ελέγχου δέσμης και τραπέζι κίνησης ακριβείας για να εξασφαλιστεί η σταθερή ποιότητα των οπών, το ομοιόμορφο άνοιγμα και η λεία άκρη χωρίς γρέζια.

Επισκόπηση δυνατοτήτων επεξεργασίας

Η μηχανή διάτρησης λέιζερ υψηλής ακρίβειας έχει σχεδιαστεί για αποτελεσματική και σταθερή επεξεργασία μικρο-οπών σε ένα ευρύ φάσμα υλικών και εφαρμογών. Βασισμένο σε μια αρθρωτή πλατφόρμα λέιζερ, προσφέρει αξιόπιστη απόδοση τόσο για μηχανική ακριβείας όσο και για βιομηχανική παραγωγή.

Βασικές δυνατότητες επεξεργασίας

• Εύρος διαμέτρου οπής
  Τυπικό ελάχιστο άνοιγμα: ≥ 30 μm
  Μικρότερες διάμετροι μπορούν να επιτευχθούν ανάλογα με τις ιδιότητες του υλικού και τις συνθήκες επεξεργασίας.

• Μέγιστο βάθος διάτρησης
  Έως 5 mm για μέταλλα και κεραμικά υλικά, κατάλληλο τόσο για εφαρμογές ρηχών όσο και για βαθιών οπών.

• Τοποθέτηση & Ακρίβεια διαστάσεων
  Ακρίβεια θέσης οπής: ± 0,005 mm
  Εξαιρετική συνέπεια από οπή σε οπή για επεξεργασία παρτίδας.

• Ποιότητα άκρων
  Λείες άκρες οπών με ελάχιστα γρέζια ή ανασχηματισμένο στρώμα.
  Μειωμένη ανάγκη για δευτερεύουσα φινίρισμα.

• Ταχύτητα επεξεργασίας
  Δυνατότητα διάτρησης υψηλής ταχύτητας, έως και 2000 οπές ανά δευτερόλεπτο, επιτρέποντας την αποτελεσματική μαζική παραγωγή.

• Υποστηριζόμενα υλικά
  Μέταλλα, μη μέταλλα, κεραμικά, γυαλί και άλλα σκληρά ή εύθραυστα υλικά.

• Τυπικοί τρόποι επεξεργασίας
  Διαμπερείς οπές, τυφλές οπές, διάτρηση συστοιχίας και προσαρμοσμένα σχέδια οπών.

Σταθερότητα παραγωγής

Ο συνδυασμός ενός συστήματος οπτικής ακριβείας, σταθερής εξόδου λέιζερ και ελέγχου κίνησης CNC εξασφαλίζει σταθερή ποιότητα οπών σε μακρούς κύκλους παραγωγής. Αυτό καθιστά τη μηχανή ιδιαίτερα κατάλληλη για εργασίες κατασκευής μεγάλου όγκου και επαναλαμβανόμενες.

Πλεονεκτήματα

· Υψηλή ακρίβεια: Τα χαρακτηριστικά εστίασης της δέσμης λέιζερ καθιστούν το μέγεθος και τη θέση της οπής εξαιρετικά ακριβή και το σφάλμα μπορεί να ελεγχθεί εντός ±0,005mm.

· Υψηλή απόδοση: Γρήγορη ταχύτητα διάτρησης, έως και 2000 οπές ανά δευτερόλεπτο, κατάλληλη για μαζική παραγωγή.

· Ευελιξία: Υποστηρίζει μια ποικιλία επεξεργασίας υλικών, κατάλληλη για διαφορετικά σχήματα και βάθη οπών.

· Ασφάλεια: Δεν χρειάζεται να χρησιμοποιήσετε εργαλεία, αποφεύγοντας τη φθορά των εργαλείων και το κόστος αντικατάστασης.


Σύστημα ελέγχου και λογισμικό


· Εξοπλισμένο με αυτο-αναπτυγμένο σύστημα ελέγχου, υποστηρίζει συρραφή γραφικών, διόρθωση μεγάλου σχήματος και άλλες λειτουργίες.


· Το σύστημα λογισμικού μπορεί να πραγματοποιήσει αλλαγή προγράμματος και εναλλαγή μικρής παρτίδας για να προσαρμοστεί σε διαφορετικές απαιτήσεις επεξεργασίας.
