2 ιντσών 4 ιντσών 6 ιντσών υποστρώμα ζαφείριου με μοτίβα (PSS) για διόδους εκπομπής φωτός (LED)
Το υποστρώμα σαφείρου με μοτίβα (PSS) είναι ένα μικροσκοπικό υποστρώμα σαφείρου με μοτίβα. Έχει χρησιμοποιηθεί ευρέως σε διόδους εκπομπής φωτός (LED) με βάση το νιτρίδιο του γαλλίου υψηλής ισχύος,ποιες είναι οι πιο ελπιδοφόρες εναλλακτικές πηγές φωτός για γενικό φωτισμόΜε την ανακάλυψη της τεχνολογίας υποστρώματος σάπιρου, η απόδοση των LED με βάση το νιτρίδιο του γαλλίου υψηλής φωτεινότητας έχει φτάσει σε ρεκόρ 150 lm/W. The efficiency improvement of gallium nitride based leds using patterned sapphire substrate technology is usually attributed to the improvement of light extraction efficiency and internal quantum efficiencyΤο κανονικό μοτίβο που παράγεται στο υποστρώμα του ζαφείριου αντισταθμίζει την επίδραση της συνολικής εσωτερικής αντανάκλασης στη διασύνδεση νιτρίδου γαλλίου/ζαφείριου.η εσωτερική κβαντική απόδοση βελτιώνεται λόγω της πιθανής πλευρικής ανάπτυξης του GaN defilm στο υποστρώμα ζαφείριου με βάση το σχέδιο, το οποίο μειώνει την εξάρθρωση της κλωστή.
Συνοπτικά, τα επιταξιακά στρώματα GaN που καλλιεργούνται στο PSS παράγουν επιταξιακά εγκάρσια ελαττώματα και λιγότερα ελαττώματα κενού μεταξύ GaN και υποστρώματος ζαφείρου.οι παράμετροι πλέγματος του PSS ταιριάζουν καλύτερα με το GaN, και η επιταξιακή αύξηση του GaN στο PSS οδηγεί σε μικρότερη πυκνότητα εξάρθρωσης και ασυμφωνία του δείκτη διάθλασης, βελτιώνοντας έτσι την επιταξιακή ποιότητα.
Υπόστρωμα ζαφείριου με μοτίβα (PSS)Ιδιότητες
Το διαμορφωμένο υποστρώμα ζαφείρι ((PSS) είναι μια διαδικασία κατασκευής κάποιου συγκεκριμένου μικρομετρικού μοτίβου όπως το σχήμα του θόλου, του κώνου ή της πυραμίδας στο υποστρώμα ζαφείρι.Τα άνιση μοτίβα στα υποστρώματα ζαφείρι μπορούν να προκαλέσουν διάσπαση ή διάθλαση του φωτός, βελτιώνοντας έτσι την φωτεινή απόδοση.
|
Κρυστάλλινη δομή
|
Εξαγωνική
|
|
Συνέχεια πλέγματος
|
α=4,76Å c=12,99Å
|
|
Πυκνότητα (g/cm)3)
|
3.98
|
|
Σημείο τήξης ((°C)
|
2040
|
|
Η σκληρότητα του Μος.
|
9
|
|
Διορθωτική σταθερά
|
9.3 ((Ένα επίπεδο) 11.5 ((C επίπεδο)
|
|
Θερμική αγωγιμότητα ((W/cm.K)
|
0.46
|
|
Θερμική επέκταση
|
6.7*10-6/k ((C επίπεδο) 5,0*10-6/k(Ένα αεροπλάνο)
|
|
Δείκτης διάθλασης
|
1.762-1.777
|
|
Μεταφορά
|
Δοκιμαστικό δείγμα:Σαφείρι:D76.2*4mm
|
|
UV:200~380nm 74%~84%
|
|
Ορατό φως: 380~760nm 85%
|
|
υπέρυθρες: 760~1000nm 85%
|
|
Απέχει από το υπέρυθρο:> 1000nm 80%~100%
|
Υπόστρωμα ζαφείριου με μοτίβα (PSS)Παράμετροι
|
Άρθρο
|
Τυποποιημένο υποστρώμα σαφφείριου.
|
|
Διάμετρος
|
500,8 ± 0,1 mm
|
1000,0 ± 0,2 mm
|
1500,0 ± 0,3 mm
|
|
Δάχος
|
430 ± 25μm
|
650 ± 25μm
|
1000 ± 25μm
|
|
Προσανατολισμός επιφάνειας
|
Το επίπεδο C (0001) εκτός γωνίας προς τον άξονα M (10-10) 0,2 ± 0,1°
|
|
Το επίπεδο C (0001) εκτός γωνίας προς τον άξονα Α (11-20) 0 ± 0,1°
|
|
Πρωτογενής επίπεδος προσανατολισμός
|
Α-επίπεδο (11-20) ± 1,0°
|
|
Πρωταρχικό επίπεδο μήκος
|
16.0 ± 1,0 mm
|
30.0 ± 1,0 mm
|
47.5 ± 2,0 mm
|
|
R-Plane
|
Στις εννιά.
|
|
Τελική επιφάνεια εμπρός
|
Τυπωμένα
|
|
Τελεία επιφάνειας πίσω
|
Επικαιροποιημένα συστήματα για την επεξεργασία υλικών για την παραγωγή υλικών για την παραγωγή υλικών για την παραγωγή υλικών
|
|
Σημάδι λέιζερ
|
Πίσω
|
|
TTV
|
≤ 8μm
|
≤ 10 μm
|
≤ 20μm
|
|
ΠΟΥ
|
≤ 10 μm
|
≤ 15 μm
|
≤ 25μm
|
|
WARP
|
≤ 12μm
|
≤ 20μm
|
≤ 30 μm
|
|
Αποκλεισμός άκρων
|
≤ 2 mm
|
|
Προδιαγραφές τύπου
|
Δομή σχήματος
|
Θόλο, Κωνός, Πυραμίδα.
|
|
Υψόμετρο του υποδείγματος
|
10,6 έως 1,8 μm
|
|
Διάμετρος μοτίβου
|
20,75 έως 2,85 μm
|
|
Χώρος μοτίβας
|
00,1-0,3 μm
|
Προδιαγραφές προσαρμογής:
* Νανομετρικό υποστρώμα ζαφείρου (NPSS).
* Ζαφείρινα PSS διαφόρων προσανατολισμών.
Σημαντικό πλεονέκτημα
1- Βελτιωμένη απόδοση εκχύλισης φωτός LED: Το PSS βελτιώνει την απόδοση εκχύλισης φωτός LED μειώνοντας την εσωτερική αντανάκλαση και αυξάνοντας την έκδοση φωτός μέσω των επιφανειακών σχεδίων.
2Βελτιωμένη ποιότητα κρυστάλλων: Οι επιφάνειες με μοτίβα βοηθούν στη μείωση των ελαττωμάτων στην επιτακτική ανάπτυξη και στη βελτίωση της ποιότητας των κρυστάλλων.
3Βελτιωμένη απόδοση διάσπασης θερμότητας: Η μορφωμένη δομή αυξάνει την περιοχή διάσπασης θερμότητας και συμβάλλει στη μείωση της θερμοκρασίας λειτουργίας του LED.
4Λιγότερο κόστος: Η υψηλότερη αποτελεσματικότητα του φωτός και η απόδοση μειώνουν την απόβλητη ύλη και μειώνουν το κόστος παραγωγής.
Υπόστρωμα ζαφείριου με μοτίβα (PSS)
- Κατασκευή LED: Χρησιμοποιείται ευρέως σε LED υψηλής φωτεινότητας, όπως φωτισμός, φως υποβάθρου και οθόνες οθόνης.
- Διόδους λέιζερ: Χρησιμοποιούνται για την κατασκευή υψηλής απόδοσης διόδων λέιζερ για επικοινωνίες και ιατρικές συσκευές.
- Ηλεκτρονική ισχύος: Χρησιμοποιείται για την κατασκευή αποτελεσματικής ηλεκτρονικής ισχύος, όπως τα HEMT με βάση το GAN.
- Οπτοηλεκτρονικές συσκευές: χρησιμοποιούνται για την κατασκευή αποδοτικών ανιχνευτών φωτός, ηλιακών κυψελών και άλλων οπτοηλεκτρονικών συσκευών.

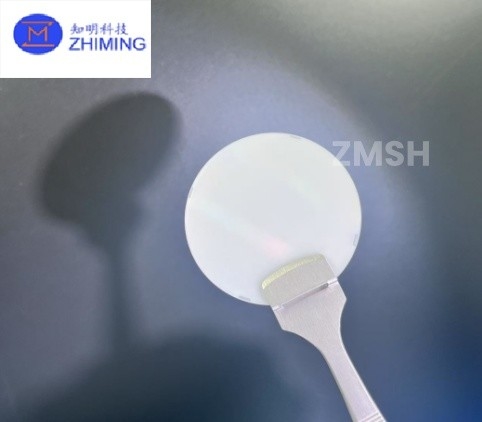

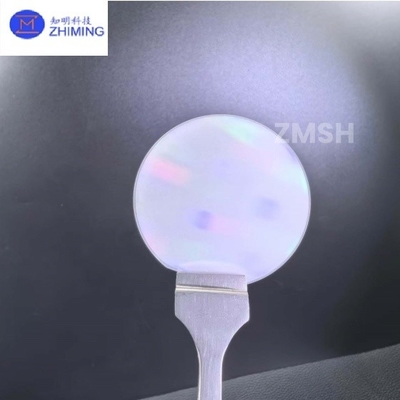

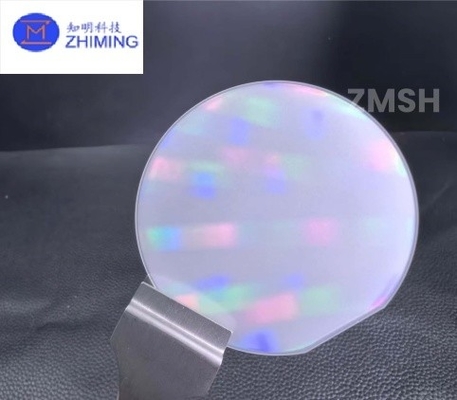

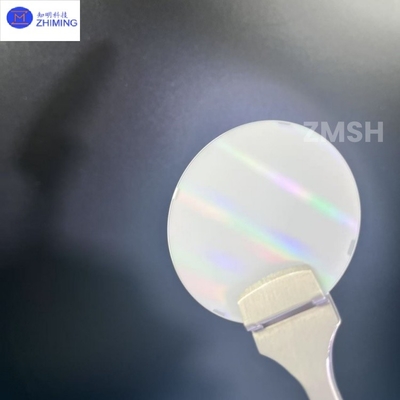

Εμφάνιση με μοτίβο σαφείριου υποστρώματος
