Μηχανή γεώτρησης με λέιζερ Λειτουργία γεώτρησης με λέιζερ

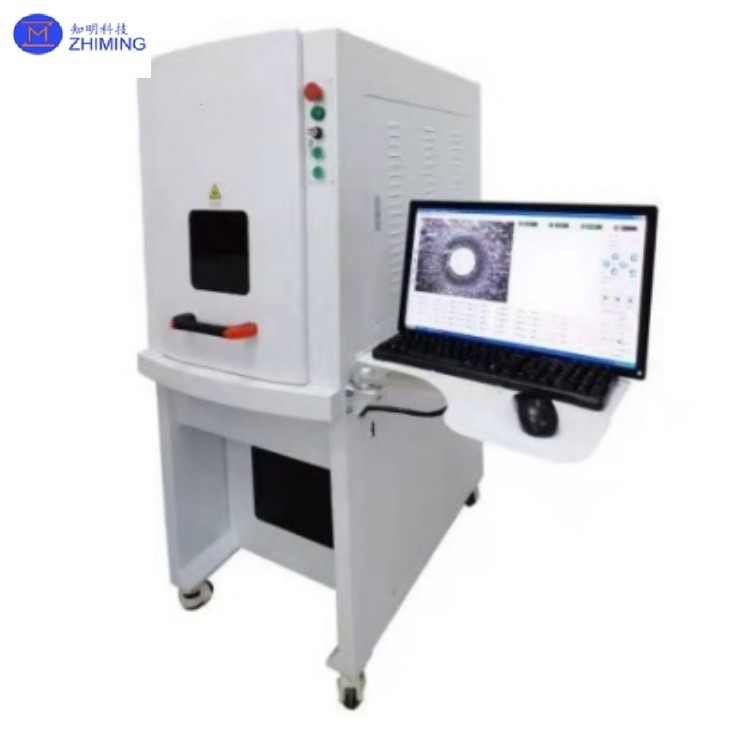

Μηχανή γεώτρησης λέιζερ με ακρίβεια κοπής λέιζερ πάχος γεώτρησης 0,01-1mm

Η μηχανή τρύπησης λέιζερ είναι ένα είδος προηγμένου εξοπλισμού επεξεργασίας που χρησιμοποιεί ακτίνα λέιζερ υψηλής ενέργειας για να τρυπήσει τρύπες ακριβείας στην επιφάνεια ή στο εσωτερικό του υλικού.Δημιουργεί υψηλές θερμοκρασίες εστιάζοντας μια ακτίνα λέιζερ, προκαλώντας το υλικό να λιώνει ή να εξατμίζεται αμέσως, σχηματίζοντας έτσι ακριβείς τρύπες.έχει γίνει ένα απαραίτητο εργαλείο στη σύγχρονη μεταποιητική βιομηχανία.

Η μηχανή διάτρησης λέιζερ ρυθμίζει κυρίως τη γωνία αποκλίσεις της ακτίνας λέιζερ στην καλύτερη κατάσταση, συνειδητοποιεί το ελάχιστο σημείο εστίασης με την επέκταση της ακτίνας και την εστίαση,και χρησιμοποιεί το σύστημα ελέγχου για την επίτευξη της μικροεπεξεργασίας με λέιζερ, το τρυπάνι με λέιζερ και το laser cutting.

Τεχνική παράμετρος

1Σύστημα παρακολούθησης εστίασης λέιζερ

Το σύστημα παρακολούθησης εστίασης λέιζερ περιλαμβάνει ανακλαστήρα, καθρέφτη εστίασης, μαύρο και λευκό κάμερα CCD, οθόνη.

2Σύστημα ελέγχου υπολογιστών και λογισμικό

Όλο το μηχάνημα είναι εξοπλισμένο με έναν υπολογιστή ελέγχου, ένα ειδικό λογισμικό για μηχανή τρύπησης λέιζερ και ένα ειδικό λογισμικό για λέιζερ κοπή ακρίβειας.Μπορείτε να ρυθμίσετε το διάφραγμα, πάχος και γωνία γεώτρησης, ταχύτητα γεώτρησης και συχνότητα λέιζερ και άλλες παραμέτρους.Διαθέσιμο προγραμματισμό κωδικού G ή αυτόματο προγραμματισμό γραφικής εισόδου CADΤα κύρια χαρακτηριστικά του μηχανήματος είναι η υψηλή ακρίβεια τρύπανσης, η μικρή θερμική περιοχή, η ισχυρή λειτουργία λογισμικού, η οποία μπορεί να ανταποκριθεί στην επεξεργασία μικροτρυπών λέιζερ των περισσότερων υλικών.

3Η ελάχιστη διάμετρος τρύπας 0,005 mm, το πάχος τρύπας 0,01-1 mm, η διάμετρος τρύπας, το πάχος και το σχήμα τρύπας μπορούν να ορίζονται από υπολογιστή.

4. Τριάξονας πίνακας κίνησης

Ολόκληρη η μηχανή περιλαμβάνει πίνακα κίνησης ακρίβειας X,Y,Z, χρησιμοποιώντας βίδα σφαίρας ακρίβειας, γραμμική γραμμή καθοδήγησης.

Παραδείγματα εφαρμογών: μικροηλεκτρονικά εξαρτήματα, επικοινωνίες, αεροδιαστημικά εξαρτήματα ακριβείας, υλικό ακριβείας, ψηφιακά εξαρτήματα υψηλής ποιότητας, συνδέσμους οπτικών ινών, φύλλα ατομιποίησης,ιατρικός εξοπλισμός και άλλες γεωτρήσεις.

Συνθήκες εργασίας

1Είναι κατάλληλο για λειτουργία κάτω από θερμοκρασία περιβάλλοντος 18°C-28°C και σχετική υγρασία 30%-60%.

2. Κατάλληλο για διφορές τροφοδοσία /220V/50HZ/10A.

3. Εγκαταστήστε βύσματα που πληρούν τις απαιτήσεις των σχετικών κινεζικών προτύπων. Εάν δεν υπάρχουν τέτοια βύσματα, πρέπει να παρέχονται κατάλληλοι προσαρμογείς.

Αρχή λειτουργίας


Η μηχανή τρύπησης λέιζερ παράγει δέσμη υψηλής ενέργειας μέσω του λέιζερ, η οποία εστιάζεται από το οπτικό σύστημα και δρα στην επιφάνεια του υλικού.Το υλικό θερμαίνεται γρήγορα αφού απορροφήσει την ενέργεια του λέιζερΜε τον έλεγχο των παραμέτρων του λέιζερ (όπως ισχύς, συχνότητα, πλάτος παλμού) και της πορείας επεξεργασίαςΕπεξεργασία τρυπών με διαφορετικά ανοίγματα, βάθη και σχήματα μπορούν να επιτευχθούν.

Βασικό χαρακτηριστικό

· Υψηλή ακρίβεια:Μπορεί να επεξεργαστεί με μικρομετρικό ανοιχτό (όπως 10-500μm), και το σχήμα του περάσματος είναι ελεγχόμενο (γύρω τρύπα, σχήμα τρύπας).

· Επεξεργασία χωρίς επαφή:χωρίς μηχανική πίεση, κατάλληλο για εύθραυστα, λεπτόπετρα ή υλικά υψηλής σκληρότητας.

· Υψηλή αποδοτικότητα:Γρήγορη γεώτρηση, κατάλληλη για μαζική παραγωγή.

· Πολυδιάστατη:Κατάλληλο για μέταλλο, κεραμική, γυαλί, πλαστικό, σύνθετα υλικά και άλλα υλικά.

· Προστασία του περιβάλλοντος:χωρίς απόβλητα κοπής, μείωση της ρύπανσης του περιβάλλοντος.

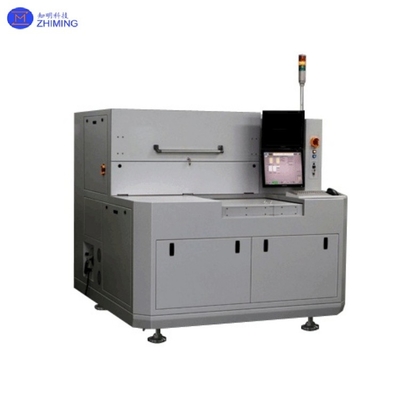

Μηχανή διάτρησης με λέιζερ

Μηχανή τρύπησης λέιζερ με σύστημα λέιζερ. Δυναμική παροχή με λέιζερ. Πίνακα ακρίβειας XYZ. Σύστημα περιστροφής πλωτού αέρα ακρίβειας. Σύστημα παρακολούθησης εστίασης λέιζερ. Σύστημα ελέγχου υπολογιστή.
