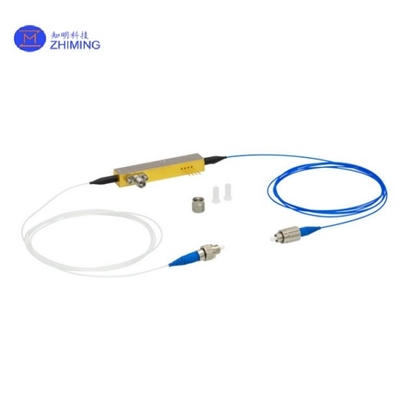

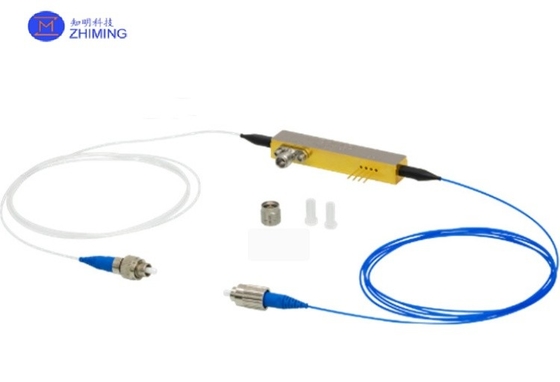

40 GHz Πολλαπλής ζώνης Lithium Niobate Phase Modulator LNP6118 1310 nm-1550 nm

40 GHz Πολλαπλής ζώνης Lithium Niobate Phase Modulator LNP6118 1310 nm-1550 nm

Το LNP6118 είναι ένας ευρυζωνικός διαμορφωτής φάσης LiNbO3 z-cut σχεδιασμένος για να υποστηρίζει τη λειτουργία σε 1310 nm και 1550 nm. Η ηλεκτρο-οπτική απόκριση (S21) είναι ομαλή από DC έως 40 GHz.Η ίνα εισόδου διατηρεί την πόλωση (PM)Το κλειδί συνδέσμου FC/PC εισόδου ευθυγραμμίζεται με τον αργό άξονα της ινών PM,που με τη σειρά του ευθυγραμμίζεται με την έκτακτη κατάσταση του τσιπ.Ο συνδετήρας εισόδου RF είναι ένας εναλλακτικός συνδετήρας πεδίου 1,85 mm (V). Ένας ξεχωριστός διαμορφωτής φάσης χαμηλής συχνότητας, σε σειρά με τον διαμορφωτή φάσης RF, είναι διαθέσιμος μέσω ενός ξεχωριστού συνόλου πινών.

Το LNP6118 περιλαμβάνει έναν εσωτερικό πόλωση που ευθυγραμμίζεται με την έκτακτη λειτουργία του τσιπ.

ΠΕ6118 FΤρόφιμα:

1.Μεγάλο εύρος ζώνης διαμόρφωσης:υποστηρίζει τη διαμόρφωση σήματος υψηλής συχνότητας, κατάλληλη για υψηλής ταχύτητας οπτική επικοινωνία και επεξεργασία σήματος.

2.Μικρή απώλεια εισαγωγής:Ο βελτιστοποιημένος σχεδιασμός μειώνει την απώλεια ενέργειας του οπτικού σήματος κατά τη διάρκεια της διαμόρφωσης.

3.Υψηλή ακρίβεια διαμόρφωσης φάσης:παρέχει ακριβή έλεγχο φάσης για να εξασφαλιστεί η σταθερότητα και η ακρίβεια της διαμόρφωσης του σήματος.

4.Ευρύ εύρος μήκους κύματος:κατάλληλο για διάφορα μήκη κύματος (όπως C-band, L-band), συμβατό με διάφορα οπτικά συστήματα.

5.Σύνθετο σχέδιο:Σύνθετο πακέτο για εύκολη ενσωμάτωση σε σύνθετα οπτικά συστήματα.

6.Χαμηλή τάση κίνησης:Μειώνει την κατανάλωση ενέργειας και είναι κατάλληλη για εφαρμογές υψηλής ενεργειακής απόδοσης.

Τεχνική παράμετρος:

α. Ο διαμορφωτής έχει σχεδιαστεί για χρήση στα καθορισμένα μήκη κύματος. Η χρήση του διαμορφωτή σε άλλα μήκη κύματος μπορεί να προκαλέσει αύξηση της οπτικής απώλειας που δεν καλύπτεται από την εγγύηση.,η απώλεια αυτή μπορεί να είναι προσωρινή· για παράδειγμα, η αύξηση της απώλειας που προκαλείται από μικρότερα μήκη κύματος μπορεί συνήθως να αντιστραφεί με θέρμανση του διαμορφωτή σε 80 °C για μία ώρα.

β. Πρέπει να λαμβάνεται ιδιαίτερη προσοχή κατά την ευθυγράμμιση της κατάστασης πόλωσης της οπτικής εισόδου, ώστε να αποφεύγεται η εκτόξευση της υπερβολικής οπτικής ισχύος στην κανονική λειτουργία,που θα απορροφηθεί από τον πολωτή και μπορεί να βλάψει τον διαμορφωτή.

γ. Σε 1550 nm

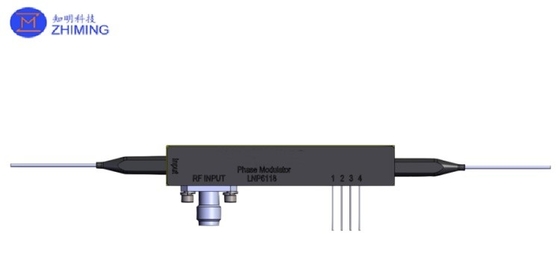

Μηχανικά σχέδια:

LNP6118 Χρήση:

1.Οπτικό σύστημα επικοινωνίας:χρησιμοποιείται για τη διαμόρφωση φάσης στις επικοινωνίες οπτικών ινών για τη βελτίωση της απόδοσης και της ποιότητας της μετάδοσης σήματος.

2.Συνεπής οπτική επικοινωνία:Η μεταμόρφωση φάσης και η απομόρφωση των οπτικών σημάτων πραγματοποιούνται σε συνεκτικό δέκτη.

3.Οπτική ανίχνευση:Για οπτικούς αισθητήρες υψηλής ακρίβειας, όπως παρεμβολείς και κατανεμημένα συστήματα αισθητήρων οπτικών ινών.

4.Κβαντική επικοινωνία:Κωδικοποίηση φάσης οπτικών σημάτων σε συστήματα κατανομής κβαντικών κλειδιών (QKD).

5.Ράδαρα λέιζερ (LiDAR):Χρησιμοποιείται για τη φάση liDAR για τη βελτίωση της ακρίβειας και της ανάλυσης.

6.Ερευνητικά πειράματα:Χρησιμοποιείται σε οπτικά πειράματα και έρευνα για τη διαμόρφωση φάσης και τη ρύθμιση του φωτεινού πεδίου.
