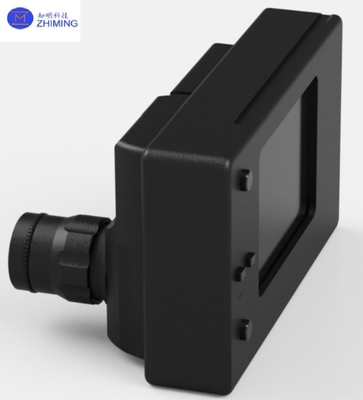

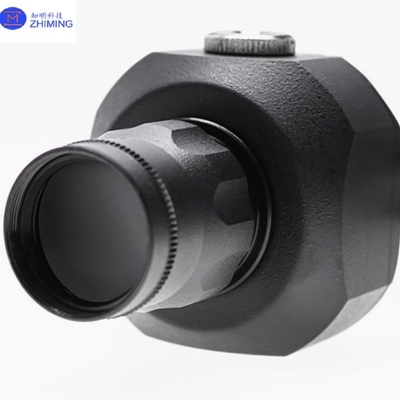

Εικονική κάμερα VIS-NIR CCD Contour-IR Contour-M Ψηφιακή κάμερα 400-1700nm Πολυσφαιρική κάμερα

Η διαφορά μεταξύ CMOS και CCD:

1. Κατασκευή της διαδικασίας απεικόνισης

Η αρχή της φωτοηλεκτρικής μετατροπής του αισθητήρα εικόνας CCD και CMOS είναι η ίδια, η κύρια διαφορά μεταξύ τους είναι ότι η διαδικασία ανάγνωσης του σήματος είναι διαφορετική.Επειδή το CCD έχει μόνο έναν (ή μερικούς) κόμβους εξόδου για να διαβάσει ομοιόμορφα, η συνέπεια της έκδοσης σήματος είναι πολύ καλή. Στο τσιπ CMOS, κάθε pixel έχει τον δικό του ενισχυτή σήματος, ο οποίος πραγματοποιεί τη μετατροπή φόρτισης-ηλεκτρικής τάσης αντίστοιχα,και η συνέπεια της έκδοσης του σήματος είναι κακήΩστόσο, το CCD για να διαβάσει όλο το σήμα εικόνας, το εύρος ζώνης του σήματος του ενισχυτή εξόδου απαιτείται να είναι ευρύ, και στο τσιπ CMOS,οι απαιτήσεις εύρους ζώνης του ενισχυτή σε κάθε pixel είναι χαμηλές, η οποία μειώνει σημαντικά την κατανάλωση ενέργειας του τσιπ, ο οποίος είναι ο κύριος λόγος για τον οποίο η κατανάλωση ενέργειας του τσιπ CMOS είναι χαμηλότερη από εκείνη του CCD.Η ασυνέπεια εκατομμυρίων ενισχυτών οδηγεί σε υψηλότερο σταθερό θόρυβο., το οποίο είναι το εγγενές μειονέκτημα του CMOS έναντι του CCD.

2. Ενσωμάτωση

Από την άποψη της διαδικασίας κατασκευής, το κύκλωμα και η συσκευή στο CCD είναι ενσωματωμένα στο ημιαγωγό υλικό μονοκρυστάλλων, η διαδικασία είναι πιο περίπλοκη,και μόνο λίγοι κατασκευαστές στον κόσμο μπορούν να παράγουν CCD πλακίδιαΤο CCD μπορεί να παράγει μόνο αναλογικά ηλεκτρικά σήματα, απαιτεί μεταγενέστερο αποκωδικοποιητή διευθύνσεων, αναλογικό μετατροπέα, επεξεργαστή σήματος εικόνας,και επίσης χρειάζεται να παρέχει τρεις ομάδες διαφορετικής τάσης ισχύς συγχρονισμένο κυκλώματος ελέγχου ρολογιούΤο CMOS είναι ενσωματωμένο σε ένα υλικό ημιαγωγών που ονομάζεται οξείδιο του μετάλλου,η οποία είναι η ίδια διαδικασία που παράγει δεκάδες χιλιάδες ημιαγωγούς ολοκληρωμένα κυκλώματα όπως τσιπ υπολογιστών και συσκευές μνήμηςΤαυτόχρονα, το τσιπ CMOS μπορεί να ενσωματώσει τον ενισχυτή σήματος εικόνας, το κύκλωμα ανάγνωσης σήματος, το κύκλωμα μετατροπής A / D,επεξεργαστή σήματος εικόνας και ελεγκτή σε τσιπ, μόνο ένα τσιπ μπορεί να συνειδητοποιήσει όλες τις βασικές λειτουργίες της κάμερας, η ολοκλήρωση είναι πολύ υψηλή, η έννοια της κάμερας επιπέδου τσιπ παράγεται από αυτό.Με τη συνεχή ανάπτυξη της τεχνολογίας απεικόνισης CMOS, όλο και περισσότερες εταιρείες μπορούν να παρέχουν υψηλής ποιότητας CMOS απεικόνισης τσιπ, συμπεριλαμβανομένων: Micron, CMOSIS, Cypress και ούτω καθεξής.

3Ταχύτητα.

Το CCD υιοθετεί φωτοευαίσθητη έξοδο ένα προς ένα, η οποία μπορεί να εκδοθεί μόνο σύμφωνα με την καθορισμένη διαδικασία και η ταχύτητα είναι αργή.Το CMOS έχει πολλαπλούς μετατροπείς φόρτισης-φόρτισης και έλεγχο διακόπτη σειράς και στήλης, και η ταχύτητα ανάγνωσης είναι πολύ ταχύτερη, και οι περισσότερες κάμερες υψηλής ταχύτητας άνω των 500fps είναι κάμερες CMOS.και μεγαλύτερη ταχύτητα μπορεί να επιτευχθεί όταν μόνο εικόνες υπο-παράθυρο είναι έξοδος.

4. θόρυβος

Η τεχνολογία CCD αναπτύχθηκε νωρίτερα, πιο ώριμα, χρησιμοποιώντας συνδετική σύνδεση PN ή στρώμα απομόνωσης διοξειδίου του πυριτίου (SiO2) για την απομόνωση θορύβου.η ποιότητα εικόνας σε σχέση με τον φωτοηλεκτρικό αισθητήρα CMOS έχει ένα ορισμένο πλεονέκτημαΛόγω του υψηλού βαθμού ολοκλήρωσης του αισθητήρα εικόνας CMOS, η απόσταση μεταξύ των συστατικών και των κυκλωμάτων είναι πολύ κοντινή, η παρεμβολή είναι σχετικά σοβαρή.και ο θόρυβος έχει μεγάλη επίδραση στην ποιότητα της εικόναςΜε τη συνεχή ανάπτυξη της τεχνολογίας μείωσης θορύβου κυκλώματος CMOS, παρέχει μια καλή κατάσταση για την παραγωγή αισθητήρων εικόνας CMOS υψηλής πυκνότητας και υψηλής ποιότητας.
