Σικ κρυστάλλινο φούρνο PVT LPE HT-CVD υψηλής ποιότητας σικ μονό κρυστάλλινο μέθοδος

Σικ κρυστάλλινο φούρνο PVT LPE HT-CVD υψηλής ποιότητας σικ μονό κρυστάλλινο μέθοδος

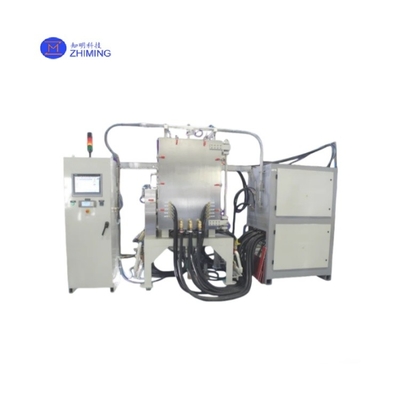

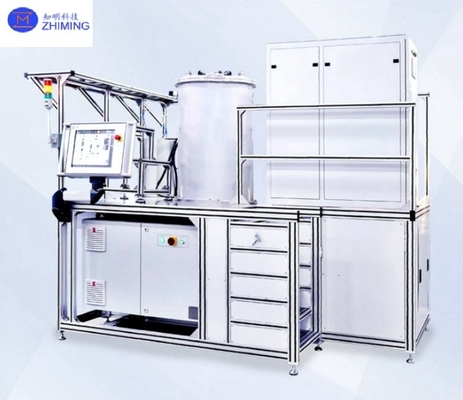

Το φούρνο ανάπτυξης κρυστάλλων καρβιδίου του πυριτίου είναι ο βασικός εξοπλισμός για την επίτευξη υψηλής ποιότητας παρασκευής κρυστάλλων SiC.Η μέθοδος LPE και η μέθοδος HT-CVD είναι τρεις συνήθως χρησιμοποιούμενες μεθόδους ανάπτυξης μονοκρυστάλλων καρβιδίου του πυριτίου.

Με την υπολίμανση της σκόνης SIC σε υψηλή θερμοκρασία και την ανακρυσταλλώσή της σε κρυστάλλους σπόρων, μπορεί να επιτευχθεί υψηλή καθαρότητα και υψηλής ποιότητας ανάπτυξη μονοκρυστάλλων SIC με τη μέθοδο PVT.Η μέθοδος LPE χρησιμοποιεί την τεχνολογία επιταξίας υγρής φάσης για την ανάπτυξη υψηλής ποιότητας και υψηλής καθαρότητας κρυστάλλων καρβιδίου του πυριτίου στο υπόστρωμα του καρβιδίου του πυριτίου, η οποία μπορεί να βελτιώσει σημαντικά την ταχύτητα παραγωγής και την ποιότητα των κρυστάλλων.Κρυστάλλια καρβιδίου του πυριτίου υψηλής καθαρότητας και χαμηλής ελαττωματικότητας αποθηκεύονται στους κρυστάλλους σπόρων με πυρόλυση αερίου υψηλής καθαρότητας σε υψηλή θερμοκρασία.

Βάσει των χαρακτηριστικών της υψηλής θερμοκρασίας, του υψηλού κενού και του ακριβούς ελέγχου του κλιματιστικού κλιματιστικού κλιματιστικού κλιματιστικού κλιματιστικού κλιματιστικού κλιματιστικού κλιματιστικού κλιματιστικού κλιματιστικού κλιματισμού,Μπορούμε να σχεδιάσουμε προσαρμοσμένες λύσεις ανάπτυξης για να επιτύχουμε αποτελεσματική και σταθερή παραγωγή μεγάλου μεγέθους και υψηλής ποιότητας μονοκρυστάλλων καρβιδίου του πυριτίου.


Χαρακτηριστικά:

1. Φυσική μεταφορά ατμών (PVT)



● Διαδικασία: Η σκόνη SiC υποβαθμίζεται στην περιοχή υψηλών θερμοκρασιών (> 2000°C), το αέριο SiC μεταφέρεται κατά μήκος της κλίμακας θερμοκρασίας και το SiC συμπυκνώνεται σε κρυστάλλους στην πιο ψυχρή ουρά


● βασικό χαρακτηριστικό:

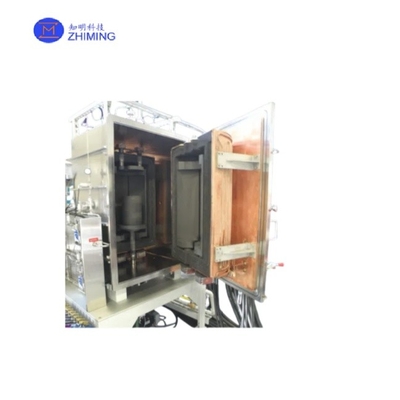

● Τα βασικά στοιχεία, όπως ο χωνευτής και ο θρέφτης σπόρων, είναι κατασκευασμένα από υψηλής καθαρότητας γραφίτη.
● Ο φούρνος Sic είναι εξοπλισμένος με θερμό ζεύγη και υπέρυθρους αισθητήρες.
● Ο κρυστάλλινος φούρνος Sic χρησιμοποιεί σύστημα κενού και αδρανής ροής αερίου.
● Ο φούρνος Sic είναι εξοπλισμένος με ένα προηγμένο προγραμματιζόμενο σύστημα λογικού ελεγκτή (PLC) για τον αυτόματο έλεγχο της διαδικασίας ανάπτυξης.
● Για να εξασφαλιστεί η μακροχρόνια σταθερή λειτουργία του φούρνου SiC, το σύστημα ενσωματώνει λειτουργίες ψύξης και επεξεργασίας καυσαερίων.


● Πλεονεκτήματα: Το χαμηλό κόστος εξοπλισμού, η απλή δομή, είναι η τρέχουσα κυρίαρχη μέθοδος ανάπτυξης κρυστάλλων


● Εφαρμογή: Παρασκευή υψηλής ποιότητας κρυστάλλων SiC




2Υψηλής θερμοκρασίας χημικές βροχοπτώσεις ατμών (HTCVD)



● Διαδικασία: Τα αέρια SiH4, C2H4 και άλλα αέρια αντίδρασης περνάνε μέσα από το αέριο φορέα από το κάτω μέρος του αντιδραστήρα, αντιδρούν στην κεντρική ζεστή ζώνη και σχηματίζουν συστάδες SiC,υποβαθμίζεται στην κορυφή της ανάπτυξης των κρυστάλλων σπόρων του αντιδραστήρα, η θερμοκρασία της διαδικασίας είναι 1800-2300°C


● βασικό χαρακτηριστικό:
● Η μέθοδος αποθέσεως ατμών υψηλής θερμοκρασίας χρησιμοποιεί την αρχή της ηλεκτρομαγνητικής σύνδεσης.
● Κατά την ανάπτυξη, ο θάλαμος ανάπτυξης θερμαίνεται στους 1800°C-2300°C με τροχιά επαγωγής.
● Το αέριο SiH4+C3H8 ή SiH4+C2H4 τροφοδοτείται σταθερά στον θάλαμο ανάπτυξης, ο οποίος μεταφέρεται από το He και το H2 και μεταφέρεται προς τα πάνω προς την κατεύθυνση του κρυστάλλου σπόρου,παρέχοντας πηγή Si και πηγή C για την ανάπτυξη των κρυστάλλων, και την επίτευξη της ανάπτυξης των κρυστάλλων SiC στο κρυστάλλιο σπόρου.
● Η θερμοκρασία στο κρύσταλλο σπόρου είναι χαμηλότερη από το σημείο εξάτμισης του SiC,έτσι ώστε η ατμοσφαιρική φάση του καρβιδίου του πυριτίου να μπορεί να συμπυκνωθεί στην κάτω επιφάνεια του κρυστάλλου του σπόρου για να αποκτήσει καθαρή ίνγκο καρβιδίου του πυριτίου.


● Πλεονεκτήματα: λιγότερα ελαττώματα, υψηλή καθαρότητα, εύκολη ντόπινγκ


● Εφαρμογή: Προετοιμάζονται κρύσταλλοι υψηλής καθαρότητας και υψηλής ποιότητας καρβιδίου του πυριτίου





3Μέθοδος υγρής φάσης (LPE)



● Διαδικασία: Το διάλυμα άνθρακα και πυριτίου συγδιαλύεται στους 1800 °C και ο κρύσταλλος SiC απορρίπτεται από το υπερψύχωτο κορεσμένο διάλυμα


● βασικό χαρακτηριστικό:
● Επιτυγχάνεται υψηλής ποιότητας επιταξιακή ανάπτυξη και λαμβάνεται χαμηλή πυκνότητα ελαττωμάτων και υψηλής καθαρότητας μονοκρυσταλλική στρώση SiC.
● Η μέθοδος LPE μπορεί να βελτιστοποιήσει τον ρυθμό ανάπτυξης και την κρυστάλλινη ποιότητα του επιταξιακού στρώματος.
●Είναι εύκολο να επιτευχθεί μεγάλης κλίμακας βιομηχανική παραγωγή και οι συνθήκες ανάπτυξης είναι σχετικά ήπιες και οι απαιτήσεις για εξοπλισμό είναι χαμηλές.


● Πλεονεκτήματα: Χαμηλό κόστος ανάπτυξης, χαμηλή πυκνότητα ελαττωμάτων


● Εφαρμογή:Η επιταξιακή ανάπτυξη ενός μονοκρυσταλλικού στρώματος υψηλής ποιότητας καρβιδίου του πυριτίου σε υπόστρωμα καρβιδίου του πυριτίου μπορεί να κατασκευάσει ηλεκτρονικές συσκευές υψηλής απόδοσης




Δείκτης μονοκρυσταλλικού κλιβάνου ανάπτυξης με καρβίδιο του πυριτίου:
