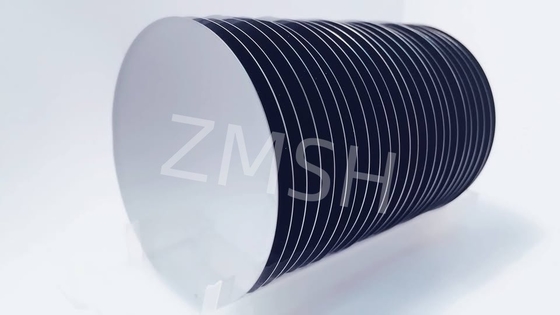

2 ίντσες 4 ίντσες 6 ίντσες Sic σιδηροκάρβυδο πυριτίου υποστρώμα 6H υψηλό P-ντόπιση τύπου Off άξονα: 4.0° προς την πρώτη βαθμίδα Dummy βαθμίδα
Το καρβίδιο του πυριτίου (SiC) είναι ένα σύνθετο υλικό ημιαγωγών που αποτελείται από πυρίτιο (Si) και άνθρακα (C), το οποίο έχει μοναδικές φυσικές και χημικές ιδιότητες.Το 6H-SiC είναι ένας πολυτύπος καρβιδίου του πυριτίου με εξαγωνική δομή και πλάτος διαχωρισμού ζώνης 3Το υπόστρωμα καρβιδίου του πυριτίου τύπου 6H-P, ιδίως το υπόστρωμα 6H-SiC με αγωγιμότητα τύπου P, έχει γωνία εκτός άξονα 4,0°,που συμβάλλει στη βελτιστοποίηση της ηλεκτρικής απόδοσης και της θερμικής σταθερότητας της συσκευής.
Χαρακτηριστικά:
1. Διαφορά ευρείας ζώνης:Το 6H-SiC έχει πλάτος διαχωρισμού ζώνης 3,02 eV, το οποίο είναι σημαντικά ευρύτερο από τα 1,1 eV του πυριτίου (Si).Αυτό το χαρακτηριστικό καθιστά το 6H-SiC εξαιρετικά σταθερό σε περιβάλλον υψηλής θερμοκρασίας με χαμηλό ρυθμό διαρροής ρεύματος, το οποίο είναι κατάλληλο για ηλεκτρονικά υψηλής θερμοκρασίας.
2Υψηλή θερμική αγωγιμότητα:Η υψηλή θερμική αγωγιμότητα του 6H-SiC συμβάλλει στην καλύτερη διάχυση της θερμότητας σε εφαρμογές υψηλής ισχύος, στη μείωση της συσσώρευσης θερμότητας και στη βελτίωση της απόδοσης εργασίας και της αξιοπιστίας της συσκευής.
3Ηλεκτρικό πεδίο υψηλής διαταραχής:Το 6H-SiC έχει υψηλή ένταση ηλεκτρικού πεδίου διάσπασης και μπορεί να αντέξει υψηλότερες τάσεις χωρίς διάσπαση, γεγονός που είναι κατάλληλο για εφαρμογή στον τομέα της ηλεκτρονικής ισχύος υψηλής τάσης.
4Ηλεκτρική αγωγιμότητα τύπου P:Το υπόστρωμα P-type Sic έχει ειδικές ηλεκτρικές ιδιότητες, τα ηλεκτρόνια του έχουν μεγαλύτερη κινητικότητα σε σχέση με τις τρύπες και μπορούν να έχουν χαμηλότερη πτώση τάσης,που είναι ευνοϊκό για τον έλεγχο της συμπεριφοράς της συσκευής.
5- Βελτιστοποίηση γωνίας εκτός άξονα:Ο σχεδιασμός του εκτός άξονα σε 4,0° συμβάλλει στη βελτιστοποίηση της ηλεκτρικής απόδοσης και της θερμικής σταθερότητας της συσκευής και στη βελτίωση της συνολικής απόδοσης της συσκευής.
Τεχνική παράμετρος:
6 Διάμετρος εκατοστών Καρβίδιο του πυριτίου (SiC) Υποστρώμα Προδιαγραφές
| ΤεχνολογίαΑξία |
精选级 (Εξαιρετική κατηγορία)Z 级)
Μηδενική παραγωγή MPD
Αξία (Z) Αξία)
|
工业级 ((Π级)
Τυποποιημένη παραγωγή
Αξία (P) Αξία)
|
δοκιμαστικος βαθμοςD级)
Αξία ψεύτικη (Δ Αξία)
|
| Διάμετρος |
145.5 mm ~ 150,0 mm |
| 厚度 Δάχος |
350 μm ± 25 μm |
| 晶片方向 Προσανατολισμός κυψελών |
-
Οffάξονας: 2,0°-4,0° προς τα [1120] ± 0,5° για 4H/6H-P, στον άξονα: 111± 0,5° για 3C-Ν
|
| 微管密度 ※ Μικροσωλήνες πυκνότητα |
0 cm-2 |
| 电 阻 率 ※ Αντίσταση |
p-τύπου 4H/6H-P |
≤0,1 Ω·cm |
≤ 0,3 Ω·cm |
| n-τύπου 3C-N |
≤ 0,8 mΩ ̊cm |
≤ 1 m Ω ̊cm |
| 主定位边方向 Πρωταρχική επίπεδη κατεύθυνση |
4H/6H-P |
-
{1010} ± 5,0°
|
| 3C-N |
-
{110} ± 5,0°
|
| 主定位边长度 Πρωτογενές επίπεδο μήκος |
32.5 mm ± 2,0 mm |
| 次定位边长度 Δευτερογενές επίπεδο μήκος |
180,0 mm ± 2,0 mm |
| Γενική διεύθυνση |
Σημείωση: |
| 边缘除除 Edge Αποκλεισμός |
3 χιλιοστά |
6 χιλιοστά |
| 局部厚度变化/总厚度变化/?? 曲度/?? 曲度 LTV/TTV/Bow /Warp |
≤ 2,5 μm/≤5 μm/≤15 μm/≤30 μm |
≤ 10 μm/≤ 15 μm/≤ 25 μm/≤ 40 μm |
| 表面粗?? 度 ※ Ακαμψία |
Πολωνική Ra≤1 nm |
| CMP Ra≤0,2 nm |
Ra≤0,5 nm |
| 边缘裂纹 (强光灯观测) Τρύπες στην άκρη από υψηλής έντασης φως |
Κανένα |
Συγκεντρωτικό μήκος ≤ 10 mm, μεμονωμένο μήκος ≤ 2 mm |
| 六方空洞 ((强光灯测)) ※ Εξακόσιοι Πλάκες Με Υψηλή Εντολή Φωτός |
Συγκεντρωτική έκταση ≤ 0,05% |
Συγκεντρωτική έκταση ≤0,1% |
| Πολυτύποι περιοχών με υψηλή ένταση φωτός |
Κανένα |
Συγκεντρωτική έκταση ≤ 3% |
| Οπτικοακουστικές ενσωματώσεις άνθρακα |
Συγκεντρωτική έκταση ≤ 0,05% |
Συγκεντρωτική έκταση ≤ 3% |
| # Η επιφάνεια του πυριτίου γρατζουνίζεται από υψηλής έντασης φως |
Κανένα |
Συγκεντρωτικό μήκος ≤ 1 × διάμετρος πλάκας |
| 崩边 ((强光灯观测) Τριχόπλευρα High By Intensity Light |
Καμία δεν επιτρέπεται πλάτος και βάθος ≥ 0,2 mm |
5 επιτρέπεται, ≤ 1 mm το καθένα |
| Η ρύπανση της επιφάνειας του πυριτίου με υψηλή ένταση |
Κανένα |
| 包装 Συσκευή |

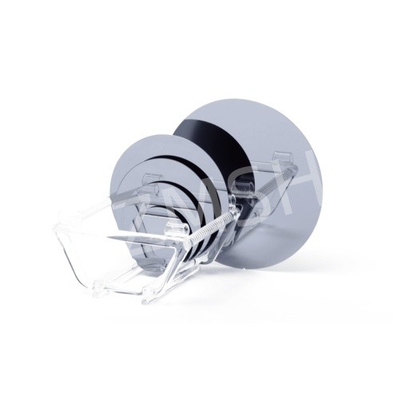

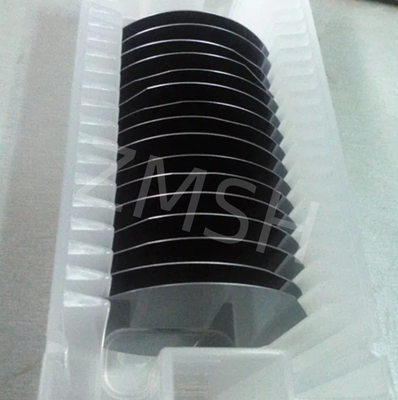

Κασέτα με πολλαπλές πλάκες ή δοχείο με μία μόνο πλάκα |
Σημειώσεις:
※ Τα όρια ελαττωμάτων ισχύουν για ολόκληρη την επιφάνεια της πλάκας εκτός από την περιοχή αποκλεισμού της άκρης.
Εφαρμογές:
1Συσκευή ισχύος:
Το υπόστρωμα καρβιδίου του πυριτίου 3C-N χρησιμοποιείται ευρέως σε τρανζίστορες πεδίου υψηλού ρεύματος με ημιαγωγούς οξειδίου μετάλλου (MOSFET) και άλλες συσκευές ισχύος,εξαιρετική αγωγιμότητα και αντοχή σε υψηλές θερμοκρασίες, καθιστώντας το βασικό υλικό ηλεκτρονικού εξοπλισμού υψηλής τάσης και υψηλής συχνότητας.
2Εξοπλισμός επικοινωνίας υψηλής συχνότητας:
Στον τομέα των ραδιοκυμάτων και των μικροκυμάτων,Το υπόστρωμα καρβιδίου πυριτίου 3C-N χρησιμοποιείται για την κατασκευή συσκευών υψηλής απόδοσης RF λόγω των χαρακτηριστικών υψηλής συχνότητας και των χαρακτηριστικών χαμηλής απώλειας.
3Οπτοηλεκτρονικοί εξοπλισμός:
Λόγω της υψηλής θερμικής αγωγιμότητας και των οπτικών ιδιοτήτων τους, τα υποστρώματα SIC τύπου 3C-N μπορούν να χρησιμοποιηθούν σε οπτοηλεκτρονικά LED και άλλες οπτοηλεκτρονικές συσκευές.
4Οχήματα νέας ενέργειας:
Τα οχήματα νέας ενέργειας έχουν αυξανόμενη ζήτηση για συσκευές υψηλής απόδοσης και χαμηλής απώλειας ισχύος και τα υποστρώματα καρβιδίου πυριτίου 3C-N έχουν ευρείες προοπτικές εφαρμογής στον τομέα αυτό.
