Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Κίνα
Μάρκα: ZMSH
Πιστοποίηση: rohs
Αριθμό μοντέλου: SiC 4H-P
Όροι πληρωμής και αποστολής
Τιμή: by case
Όροι πληρωμής: Τ/Τ
Δυνατότητα προσφοράς: 1000pc/month
Polytype: |
4H-P |
Σφιχτότητα: |
3.23 G/cm3 |
Αντίσταση: |
≤ 0,1 Ω.cm |
Σκληρότητα Mohs: |
≈9.2 |
Προσανατολισμός επιφάνειας: |
Εκτός άξονα: 2,0°-4,0° προς τα [1120] ± 0,5° |
Ακατέργαστη: |
Πολωνική Ra≤1 nm |
Συσκευή: |
Κασέτα με πολλαπλές πλάκες ή δοχείο με μία μόνο πλάκα |
Εφαρμογή: |
Ηλεκτρικά αυτοκίνητα, έξυπνα δίκτυα |
Polytype: |
4H-P |
Σφιχτότητα: |
3.23 G/cm3 |
Αντίσταση: |
≤ 0,1 Ω.cm |
Σκληρότητα Mohs: |
≈9.2 |
Προσανατολισμός επιφάνειας: |
Εκτός άξονα: 2,0°-4,0° προς τα [1120] ± 0,5° |
Ακατέργαστη: |
Πολωνική Ra≤1 nm |
Συσκευή: |
Κασέτα με πολλαπλές πλάκες ή δοχείο με μία μόνο πλάκα |
Εφαρμογή: |
Ηλεκτρικά αυτοκίνητα, έξυπνα δίκτυα |

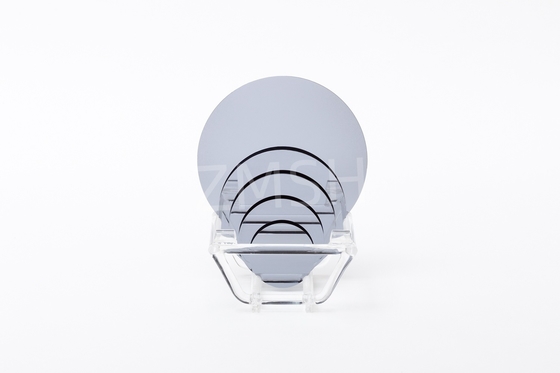

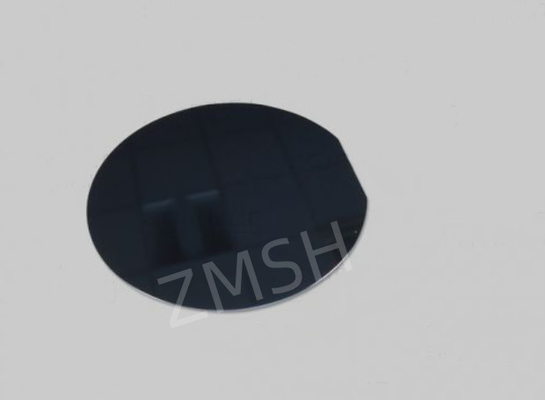

Το υπόστρωμα του καρβιδίου του πυριτίου 4H-P (SiC) είναι ένα υλικό ημιαγωγών υψηλών επιδόσεων με μοναδική έξαγωνη δομή πλέγματος.ενώ "τύπος P" αναφέρεται στην αγωγιμότητα τύπου P που λαμβάνεται από στοιχεία ντόπινγκ όπως το αλουμίνιοΟ σχεδιασμός 4,0° εκτός άξονα βελτιστοποιεί περαιτέρω τις ηλεκτρικές και θερμικές επιδόσεις του, δίνοντάς του σημαντικά πλεονεκτήματα σε ηλεκτρονικά υψηλής θερμοκρασίας, υψηλής συχνότητας και υψηλής ισχύος.
6 Διάμετρος εκατοστών Καρβίδιο του πυριτίου (SiC) Υποστρώμα Προδιαγραφές
| ΤεχνολογίαΑξία |
精选级 (Εξαιρετική κατηγορία)Z 级) Μηδενική παραγωγή MPD Αξία (Z) Αξία) |
工业级 ((Π级) Τυποποιημένη παραγωγή Αξία (P) Αξία) |
δοκιμαστικος βαθμοςD级) Αξία ψεύτικη (Δ Αξία) |
||
| Διάμετρος | 145.5 mm ~ 150,0 mm | ||||
| 厚度 Δάχος | 350 μm ± 25 μm | ||||
| 晶片方向 Προσανατολισμός κυψελών |
- Οffάξονας: 2,0°-4,0° προς τα [1120] ± 0,5° για 4H/6H-P, στον άξονα: 111± 0,5° για 3C-Ν |
||||
| 微管密度 ※ Μικροσωλήνες πυκνότητα | 0 cm-2 | ||||
| 电 阻 率 ※ Αντίσταση | p-τύπου 4H/6H-P | ≤0,1 Ω·cm | ≤ 0,3 Ω·cm | ||
| n-τύπου 3C-N | ≤ 0,8 mΩ ̊cm | ≤ 1 m Ω ̊cm | |||
| 主定位边方向 Πρωταρχική επίπεδη κατεύθυνση | 4H/6H-P |
- {1010} ± 5,0° |
|||
| 3C-N |
- {110} ± 5,0° |
||||
| 主定位边长度 Πρωτογενές επίπεδο μήκος | 32.5 mm ± 2,0 mm | ||||
| 次定位边长度 Δευτερογενές επίπεδο μήκος | 180,0 mm ± 2,0 mm | ||||
| Γενική διεύθυνση | Σημείωση: | ||||
| 边缘除除 Edge Αποκλεισμός | 3 χιλιοστά | 6 χιλιοστά | |||
| 局部厚度变化/总厚度变化/?? 曲度/?? 曲度 LTV/TTV/Bow /Warp | ≤ 2,5 μm/≤5 μm/≤15 μm/≤30 μm | ≤ 10 μm/≤ 15 μm/≤ 25 μm/≤ 40 μm | |||
| 表面粗?? 度 ※ Ακαμψία | Πολωνική Ra≤1 nm | ||||
| CMP Ra≤0,2 nm | Ra≤0,5 nm | ||||
| 边缘裂纹 (强光灯观测) Τρύπες στην άκρη από υψηλής έντασης φως | Κανένα | Συγκεντρωτικό μήκος ≤ 10 mm, μεμονωμένο μήκος ≤ 2 mm | |||
| 六方空洞 ((强光灯测)) ※ Εξακόσιοι Πλάκες Με Υψηλή Εντολή Φωτός | Συγκεντρωτική έκταση ≤ 0,05% | Συγκεντρωτική έκταση ≤0,1% | |||
| Πολυτύποι περιοχών με υψηλή ένταση φωτός | Κανένα | Συγκεντρωτική έκταση ≤ 3% | |||
| Οπτικοακουστικές ενσωματώσεις άνθρακα | Συγκεντρωτική έκταση ≤ 0,05% | Συγκεντρωτική έκταση ≤ 3% | |||
| # Η επιφάνεια του πυριτίου γρατζουνίζεται από υψηλής έντασης φως | Κανένα | Συγκεντρωτικό μήκος ≤ 1 × διάμετρος πλάκας | |||
| 崩边 ((强光灯观测) Τριχόπλευρα High By Intensity Light | Καμία δεν επιτρέπεται πλάτος και βάθος ≥ 0,2 mm | 5 επιτρέπεται, ≤ 1 mm το καθένα | |||
| Η ρύπανση της επιφάνειας του πυριτίου με υψηλή ένταση | Κανένα | ||||

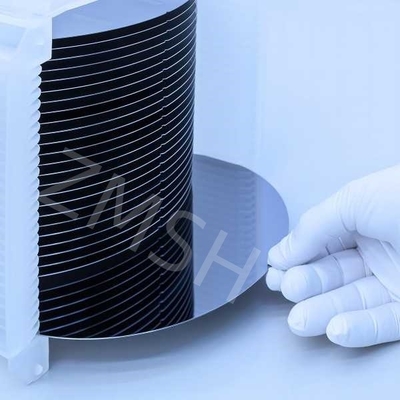

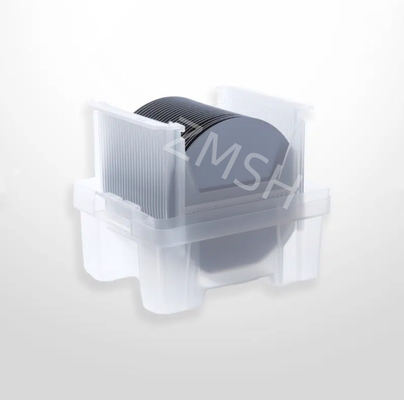

| 包装 Συσκευή | Κασέτα με πολλαπλές πλάκες ή δοχείο με μία μόνο πλάκα | ||||
Σημειώσεις:
※ Τα όρια ελαττωμάτων ισχύουν για ολόκληρη την επιφάνεια της πλάκας εκτός από την περιοχή αποκλεισμού της άκρης.
- Δεν ξέρω.
1. Ε: Ποια είναι η επίδραση των 4,0° εκτός άξονα στις επιδόσεις του υποστρώματος του καρβιδίου του πυριτίου;
Α: Η κοπή εκτός άξονα συμβάλλει στη βελτίωση των ηλεκτρικών και μηχανικών ιδιοτήτων του υποστρώματος SIC, όπως η αύξηση της κινητικότητας του φορέα και η βελτιστοποίηση της τοπογραφίας της επιφάνειας,βελτιώνοντας έτσι τις επιδόσεις και την αξιοπιστία της συσκευής.
2. Ε: Ποια είναι η διαφορά μεταξύ του υπόστρωμα του καρβιδίου του πυριτίου 4H-P εκτός άξονα σε 4,0 ° και το τυποποιημένο άξονα υπόστρωμα;
Α: Ένα υπόστρωμα 4,0° εκτός άξονα μπορεί να έχει καλύτερες ηλεκτρικές και μηχανικές ιδιότητες, όπως μεγαλύτερη κινητικότητα φορέα και καλύτερη τοπογραφία επιφάνειας.αλλά οι συγκεκριμένες διαφορές πρέπει να προσδιορίζονται σύμφωνα με το σενάριο εφαρμογής και το σχεδιασμό της συσκευής.
