Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|

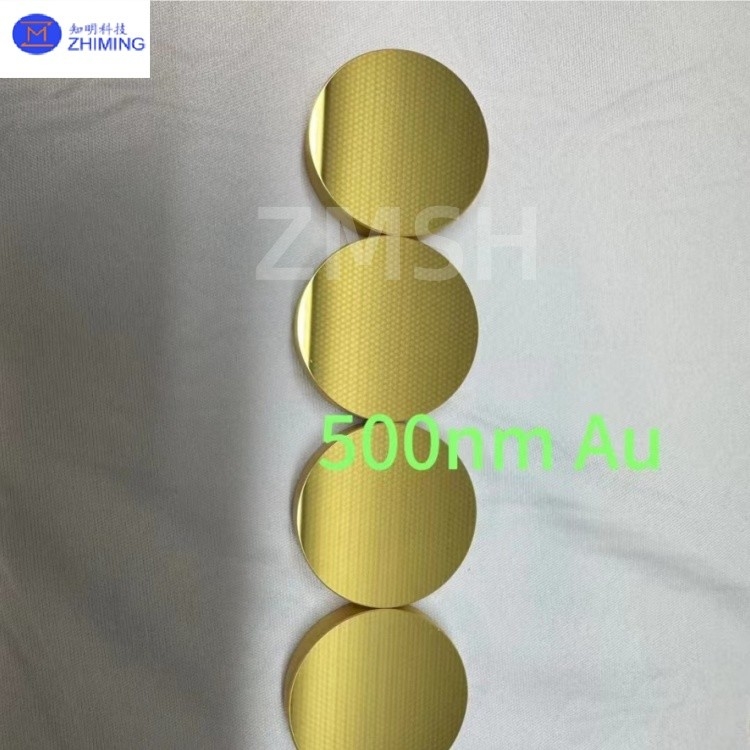

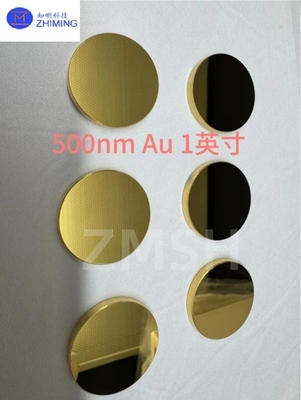

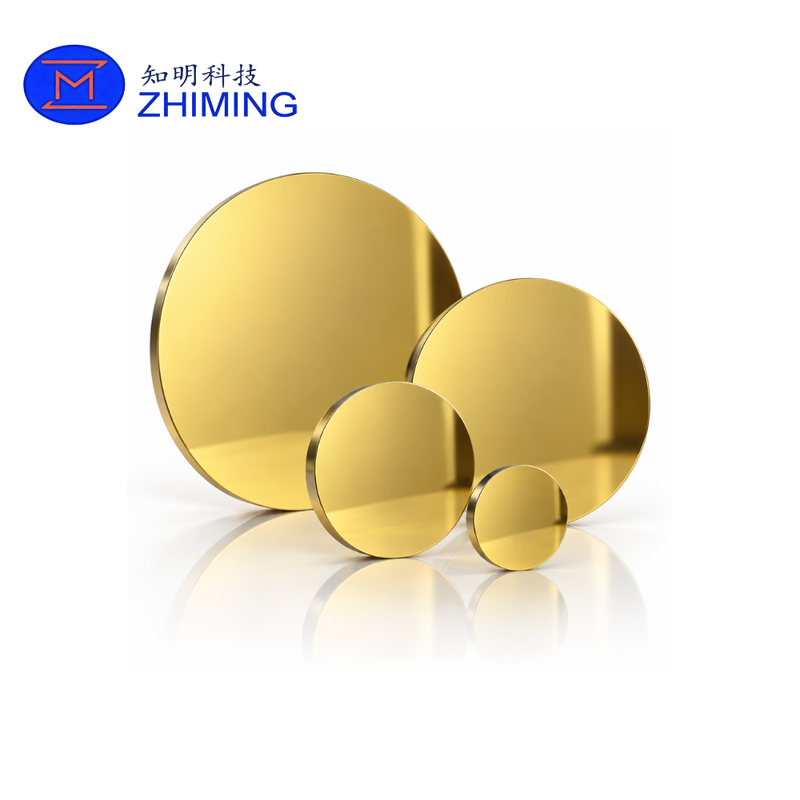

Υλικό: | Αου, Σιλικόνη Wafers | μέγεθος: | Προσαρμοσμένο |
---|---|---|---|
Δάχος: | Προσαρμοσμένο | Κρυσταλλική φάση: | 110/111/100 |
Διαδικασία: | Πληροφορίες σχετικά με την κατασκευή και την κατασκευή των συσκευών που χρησιμοποιούνται για την κατ | Δομή:: | υποστρώμα + στρώμα συγκολλητικού υλικού + επικάλυψη· |
Εφαρμογή: | Ανάπτυξη νανοϋλικών, μικροσκόπιο ηλεκτρονικών σαρώσεων (SEM) | ||
Επισημαίνω: | 4 ίντσες Σίλικον Wafers,8 ιντσών Σίλικον Wafers,6 ιντσών Silicon Wafers |
Μέγεθος: | 2, 4, 6, 8 ίντσες, άλλοι μπορούν να προσαρμοστούν. |
Διαδικασία: | Πληροφορίες σχετικά με την κατασκευή και την κατασκευή των συσκευών που χρησιμοποιούνται για την κατασκευή ή την κατασκευή των συσκευών που χρησιμοποιούνται για την κατασκευή των συσκευών αυτών |
Δομή: | υποστρώμα + στρώμα συγκολλητικού υλικού + επικάλυψη· |
Υλικό υποστρώματος: | πλακίδια πυριτίου, χαλαζία, γυαλί BF33 κλπ. |
Τύποι μεταλλικών ταινιών: | χρυσό Au, πλατίνα Pt, αλουμίνιο Al, χαλκό Cu, νικέλιο Ni, ασήμι Ag και άλλες μεταλλικές ταινίες· |
Δυνατότητα εκτύπωσης: | 10nm-10um; Κοινό πάχος: 100nm, 300nm, 500nm. Η ομοιομορφία είναι καλύτερη από 1%. |
