Σπίτι > ΠΡΟΪΟΝΤΑ > Γκοφρέτα φωσφιδίων ίνδιου > InAs Wafer Doped Zn 2 Inch Indium Arsenide Wafer Dia 50mm Δυνατότητα 500um <100> Προσαρμοσμένο

InAs Wafer Doped Zn 2 Inch Indium Arsenide Wafer Dia 50mm Δυνατότητα 500um <100> Προσαρμοσμένο

Λεπτομέρειες προϊόντων

Τόπος καταγωγής: Κίνα

Μάρκα: ZMSH

Model Number: InAs wafer

Όροι πληρωμής και αποστολής

Delivery Time: 2-4 weeks

Payment Terms: T/T

Πάρτε την καλύτερη τιμή
Επισημαίνω:

Προσαρμοσμένη πλάκα με αρσενικό ίνδιο

,

2 ίντσες Ινδίου Αρσενικού

,

500um Indium Arsenide Wafer

Υλικό:
Αρσενικό ίνδιο
Μέγεθος:
2 ιντσών
Δάχος:
500 μμ ± 25 μμ
προσανατολισμός:
< 100>
Πυκνότητα:
50,67 g/cm
Προσαρμοσμένο:
Υποστηριζόμενη
Υλικό:
Αρσενικό ίνδιο
Μέγεθος:
2 ιντσών
Δάχος:
500 μμ ± 25 μμ
προσανατολισμός:
< 100>
Πυκνότητα:
50,67 g/cm
Προσαρμοσμένο:
Υποστηριζόμενη
InAs Wafer Doped Zn 2 Inch Indium Arsenide Wafer Dia 50mm Δυνατότητα 500um <100> Προσαρμοσμένο

2 ιντσών Ινδίου Αρσενιδίου Wafer InAs Επιταξιακή Wafer για LD Laser Diode, ημιαγωγός επιταξιακή wafer, 3 ιντσών InAs-Zn wafer,InAs μονοκρυσταλλική πλάκα 2 ιντσών 3 ιντσών 4 ιντσών InAs-Zn υποστρώματα για εφαρμογή LD, ημιαγωγός πλακίδας, αρκενικό ίνδιο Laser Epitaxial Wafer


Χαρακτηριστικά της InAs-Zn Wafer


- να χρησιμοποιούν πλακίδια INA για την παραγωγή

- υποστήριξη εξατομικευμένων με σχεδιασμό έργων τέχνης

- άμεση διάφραξη, εκπέμπει φως αποτελεσματικά, χρησιμοποιείται σε λέιζερ.

- στο εύρος μήκους κύματος από 1,5 μm έως 5,6 μm, κβαντικές δομές

- χρησιμοποιώντας τεχνικές όπως MOCVD ή MBE, χαρακτική, μεταλλικοποίηση και συσκευασία για την επίτευξη της τελικής μορφής της συσκευής



Περιγραφές του InΩς-ZnΣφραγίδες

Το αρσενικό ίνδιο (InAs) είναι ένα σημαντικό υλικό ημιαγωγών που χρησιμοποιείται ευρέως σε τομείς όπως οι υπέρυθροι ανιχνευτές και τα λέιζερ λόγω του στενού κενού ζώνης (περίπου 0,354 eV).
Το InAs συνήθως υπάρχει με τη μορφή ενός κυβικού κρυσταλλικού συστήματος και η υψηλή κινητικότητα των ηλεκτρονίων του το καθιστά να λειτουργεί καλά σε ηλεκτρονικές συσκευές υψηλής ταχύτητας.
Τα υψηλής ποιότητας πλακίδια InAs μπορούν να καλλιεργηθούν με τεχνικές όπως η μοριακή επιταξία δέσμης (MBE) ή η χημική εναπόθεση χημικού ατμού (MOCVD),που μπορεί να χρησιμοποιηθεί για την κατασκευή αποτελεσματικών ανιχνευτών υπέρυθρων, ειδικά στις ζώνες 3-5 μm και 8-12 μm.

Επιπλέον, η δομή InAs με ντόπιση ψευδαργύρου (Zn) μπορεί να προσαρμόσει την αγωγιμότητά της για να σχηματίσει ημιαγωγούς τύπου p ή τύπου n, βελτιστοποιώντας έτσι τις ηλεκτρικές του ιδιότητες.
Η ανάπτυξη των κβαντικών πηγών και των κβαντικών δομών σημείων έχει ενισχύσει περαιτέρω τις δυνατότητες εφαρμογής των InAs στον τομέα της οπτοηλεκτρονικής.
Η τεχνολογία των κβαντικών σημείων επιτρέπει στα InAs να διαδραματίσουν σημαντικό ρόλο σε αναδυόμενους τομείς όπως η κβαντική πληροφορική και η βιοεικόνα.
Με την αυξανόμενη ζήτηση για συσκευές υπέρυθρου υψηλών επιδόσεων και κβαντικές τεχνολογίες, οι προοπτικές έρευνας και εφαρμογής των InAs και των δομοποιημένων υλικών τους είναι ευρείες.



ΛεπτομέρειεςΩς-ZnΣφραγίδες

παράμετροςInAs-ZnWafer
Σύνθεση υλικούΑρσενικό ινδίου (InAs) + ντόπινγκ ψευδαργύρου
Κρυστάλλινη δομήΚουβικό σύστημα (δομή μείγματος ψευδαργύρου)
Διάφραση ζώνης~ 0,354 eV
Κινητικότητα ηλεκτρονίων~ 30.000 cm2/V·s
Κινητικότητα τρύπας~ 200 cm2/V·s
πυκνότητα~5,67 g/cm3
Σημείο τήξης~942 °C
Θερμική αγωγιμότητα~0,5 W/m·K
Διαχωρισμός οπτικής ζώνης~ 0,354 eV
Μέθοδος ντόπινγκΠ-τύπος ντόπινγκ (μέσω ψευδαργύρου)
Περιοχές εφαρμογήςΥπερκόκκινα λέιζερ, ανιχνευτές, κβαντικές κουκίδες
ΜέγεθοςΔιάμετρο 2 ίντσες.
Δάχος500 μμ ± 25 μμ
Προσανατολισμός< 100>

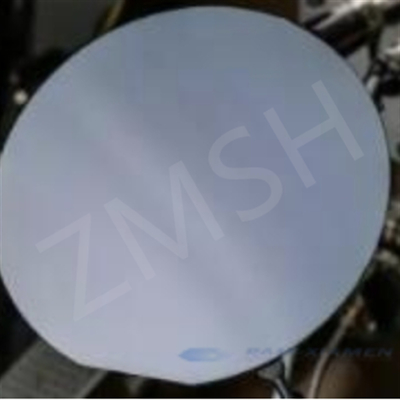

ΔείγματαΩς-ZnΣφραγίδες
InAs Wafer Doped Zn 2 Inch Indium Arsenide Wafer Dia 50mm Δυνατότητα 500um <100> Προσαρμοσμένο 0InAs Wafer Doped Zn 2 Inch Indium Arsenide Wafer Dia 50mm Δυνατότητα 500um <100> Προσαρμοσμένο 1'InAs Wafer Doped Zn 2 Inch Indium Arsenide Wafer Dia 50mm Δυνατότητα 500um <100> Προσαρμοσμένο 2
* Παρακαλούμε να αισθάνεστε ελεύθεροι να επικοινωνήσετε μαζί μας εάν έχετε τις εξατομικευμένες απαιτήσεις.



Σχετικά με εμάς

Η επιχείρησή μας, ZMSH, ειδικεύεται στην έρευνα, την παραγωγή, την επεξεργασία και την πώληση υποστρωμάτων ημιαγωγών και οπτικών υλικών κρυστάλλων.
Έχουμε μια έμπειρη ομάδα μηχανικών, εμπειρογνωμοσύνη διαχείρισης, εξοπλισμό επεξεργασίας ακριβείας και όργανα δοκιμών,μας παρέχει εξαιρετικά ισχυρές δυνατότητες στην επεξεργασία μη τυποποιημένων προϊόντων.
Μπορούμε να ερευνήσουμε, να αναπτύξουμε και να σχεδιάσουμε διάφορα νέα προϊόντα σύμφωνα με τις ανάγκες των πελατών.
Η εταιρεία θα τηρεί την αρχή της "προσανατολισμού στον πελάτη και της ποιότητας" και θα προσπαθεί να γίνει μια κορυφαία επιχείρηση υψηλής τεχνολογίας στον τομέα των οπτοηλεκτρονικών υλικών.

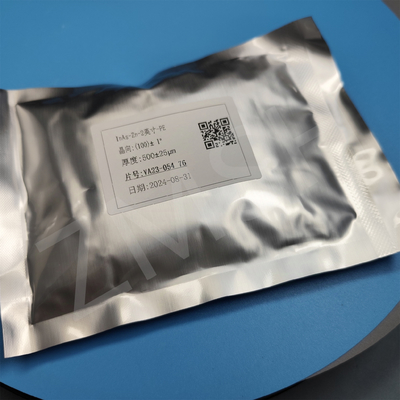

Τυλίγουμε τα πλακάκια με αδιαφανή συσκευασία αλουμινίου και τα βάζουμε σε μικρά κουτιά για να τα προστατεύσουμε.
InAs Wafer Doped Zn 2 Inch Indium Arsenide Wafer Dia 50mm Δυνατότητα 500um <100> Προσαρμοσμένο 3InAs Wafer Doped Zn 2 Inch Indium Arsenide Wafer Dia 50mm Δυνατότητα 500um <100> Προσαρμοσμένο 4

Συστάσεις για παρόμοια προϊόντα
1.2" S Ντόπιση GaP Ημιαγωγών EPI Wafer N Τύπου P Τύπου 250um 300um Διοδείες εκπομπής φωτόςInAs Wafer Doped Zn 2 Inch Indium Arsenide Wafer Dia 50mm Δυνατότητα 500um <100> Προσαρμοσμένο 5


2.2" 3" FZ SiO2 Single Crystal IC Chips 100um 200um Ξηρό υγρό στρώμα οξείδωσης 100nm 300nm
InAs Wafer Doped Zn 2 Inch Indium Arsenide Wafer Dia 50mm Δυνατότητα 500um <100> Προσαρμοσμένο 6



Γενικές ερωτήσεις
1Ε: Τι γίνεται με το κόστος των πλακών InAs-Zn σε σύγκριση με άλλα πλακάκια;
Α: Τα πλακάκια InAs-Zn είναι συνήθως πιο ακριβά από τα πλακάκια πυριτίου και GaAs λόγω της έλλειψης υλικών, των περίπλοκων διαδικασιών κατασκευής και της εξειδικευμένης ζήτησης της αγοράς.

2Ε: Τι γίνεται με τις μελλοντικές προοπτικές του ΙΝΑ-ΖΝ;φτερούγες?
Α: Οι μελλοντικές προοπτικές των πλακών InAs είναι αρκετά ελπιδοφόρες.
