InAs Indium Arsenide2inch 3inch 4inch Single Crystal Substrate N/P Τύπος ημιαγωγού πάχος πλάκας 300-800um

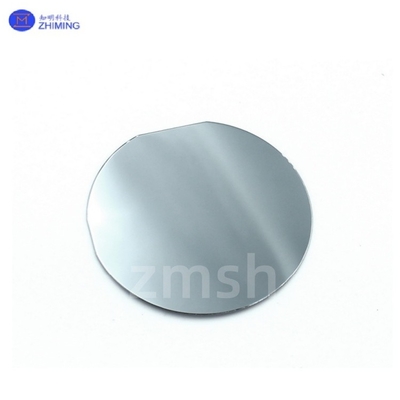

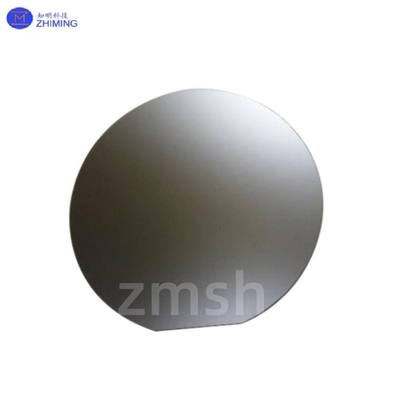

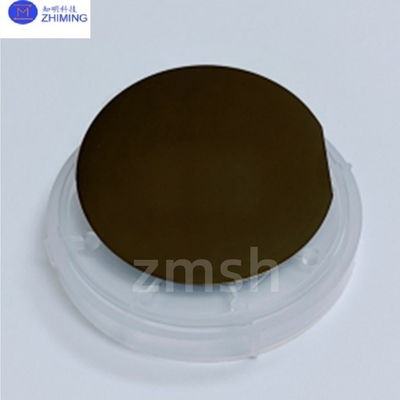

Μεγάλες Εικόνας : InAs Indium Arsenide2inch 3inch 4inch Single Crystal Substrate N/P Τύπος ημιαγωγού πάχος πλάκας 300-800um

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	ZMSH
Αριθμό μοντέλου:	Πλακέτα

Πληρωμής & Αποστολής Όροι:

Χρόνος παράδοσης:	2-4 εβδομάδες
Όροι πληρωμής:	Τ/Τ

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

Υλικό:	Αρσενικό ίνδιο	Μέγεθος:	2inch 3inch 4inch
Δάχος:	500 μm/600 μm/800 μm ±25 μm	προσανατολισμός:	< 100>
Πυκνότητα:	50,67 g/cm	Προσαρμοσμένο:	Υποστηριζόμενη
Επισημαίνω:	4 ιντσών Indium Arsenide Wafer , 3 ιντσών Indium Arsenide Wafer , 2 ίντσες Ινδίου Αρσενικού

Περιγραφή του προϊόντος

InAs Indium Arsenide2inch 3inch 4inch Single Crystal Substrate N/P Τύπος ημιαγωγού πάχος πλάκας 300-800um

Το ίνδιο ΙΝΑ ή μονολιθικό ίνδιο αρσενικό είναι ένας ημιαγωγός που αποτελείται από ίνδιο και αρσενικό.Το αρσενικό ίνδιο χρησιμοποιείται για την κατασκευή ανιχνευτών υπέρυθρων στο εύρος μήκους κύματος 1-3Ο ανιχνευτής είναι συνήθως φωτοβολταϊκός φωτοδιόδης.Το αρσενικό ίνδιο χρησιμοποιείται επίσης στην κατασκευή διωδικών λέιζερΤο αρσενικό ίνδιο, παρόμοιο με το αρσενικό γάλλιο, είναι ένα άμεσο υλικό.Σύνθετα με αρσενικό γαλλίου για να σχηματίσουν αρσενικό ίνδιο - υλικό με διάφραγμα ανάλογα με την αναλογία In/GaΗ μέθοδος αυτή είναι κυρίως παρόμοια με την κράμαση του νιτρικού ινδίου με το νιτρικό γαλλίου για την παραγωγή νιτρικού ινδίου.Χρησιμοποιείται ευρέως ως πηγή ακτινοβολίας τεραχέρτζ, επειδή είναι ένας ισχυρός εκπομπέας φωτός κεχριμπάρου.

Χαρακτηριστικά

- Υψηλή κινητικότητα ηλεκτρονίων (μe/μh=70), καθιστώντας το ιδανικό υλικό για συσκευές Hall.

- Το MBE μπορεί να καλλιεργηθεί με πολυεπιταξιακά υλικά GaAsSb, InAsPSb και InAsSb.

- μέθοδος στεγνώσεως υγρού (CZ) για τη διασφάλιση καθαρότητας υλικού έως 99,9999% (6N).

- Όλα τα υποστρώματα έχουν γυαλιστεί με ακρίβεια και έχουν γεμίσει με προστατευτική ατμόσφαιρα για να πληρούν τις απαιτήσεις του Epi-Ready.

- Επιλογή προσανατολισμού κρυστάλλων: Διατίθενται και άλλες προσανατολίσεις κρυστάλλων, όπως (110).

- Οι τεχνικές οπτικής μέτρησης, όπως τα ελλεισόμετρα, εξασφαλίζουν την καθαρότητα της επιφάνειας σε κάθε υπόστρωμα.

Τεχνικές παραμέτρους

κρυστάλλιο	Ντόπα	Τύπος		Συγκέντρωση φορέα ιόντων cm-3	κινητικότητα ((cm2/V.s)	MPD ((cm-2)	Μέγεθος
ΙΝΑ	μη ντόπιση	N		5*1016	32*104	< 5*104	Φ2′′×0,5mm Φ3′′×0,5mm
ΙΝΑ	Σν	N		(5-20) *1017	> 2000	< 5*104	Φ2′′×0,5mm Φ3′′×0,5mm
ΙΝΑ	Zn	Π		(1-20) *1017	100 έως 300	< 5*104	Φ2′′×0,5mm Φ3′′×0,5mm
ΙΝΑ	S	N		(1-10) *1017	> 2000	< 5*104	Φ2′′×0,5mm Φ3′′×0,5mm
μέγεθος (mm)			Διάμετρο 50,8x0,5mm, 10x10x0,5mm, 10x5x0,5mm μπορεί να προσαρμοστεί
α			Σκληρότητα επιφάνειας ((Ra): <= 5A
Πολωνικά			με μία ή δύο πλευρές γυαλισμένες
πακέτο			100 βαθμός καθαρισμού πλαστική σακούλα σε 1000 καθαριστήρια

Εφαρμογές

- Οπτικοηλεκτρονική υπέρυθρης ακτινοβολίας:Το αρσενικό ίνδιο έχει εξαιρετικές ιδιότητες απορρόφησης του υπέρυθρου φωτός και χρησιμοποιείται συνήθως στην κατασκευή ανιχνευτών υπέρυθρου φωτός, μηχανών απεικόνισης και λέιζερ.
- Ηλεκτρονικά υψηλής συχνότητας:Λόγω της υψηλής κινητικότητας των ηλεκτρονίων του,το αρσενικό ίνδιο χρησιμοποιείται ευρέως σε ηλεκτρονικές συσκευές υψηλής συχνότητας και υψηλής ταχύτητας, όπως τα FET (τρανζίστορα με επίδραση πεδίου) και τα HEMT (τρανζίστορα υψηλής κινητικότητας ηλεκτρονίων).
- Κβαντικές κουκίδες και κβαντικά πηγάδια:Στον τομέα της κβαντικής πληροφορικής και της κβαντικής επικοινωνίας, το αρσενικό ίνδιο χρησιμοποιείται για την κατασκευή κβαντικών κουκίδων και κβαντικών δομών πηγάδι.
- Οπτικές επικοινωνίες:Το αρσενικό ίνδιο μπορεί να χρησιμοποιηθεί για την κατασκευή διόδων λέιζερ και οπτικών ενισχυτών στις επικοινωνίες με οπτικές ίνες για τη βελτίωση της απόδοσης μετάδοσης σήματος.
- Θερμοηλεκτρικά υλικά:Το αρσενικό ίνδιο χρησιμοποιείται ως θερμοηλεκτρικό υλικό σε θερμοηλεκτρικούς μετατροπείς και ψυκτικούς μηχανισμούς για την ανάκτηση ενέργειας και τον έλεγχο της θερμοκρασίας.
- Αισθητήρες:Στον τομέα της παρακολούθησης του περιβάλλοντος και της βιοϊατρικής, το αρσενικό ίνδιο χρησιμοποιείται στην κατασκευή διαφόρων αισθητήρων για την ανίχνευση αερίων και βιομόρια.

Υπηρεσίες μας

1- Εταιρική άμεση παραγωγή και πώληση.

2Γρήγορες, ακριβείς προτάσεις.

3Θα σας απαντήσουμε εντός 24 ωρών.

4. ODM: Προσαρμοσμένο σχέδιο είναι διαθέσιμο.

5Ταχύτητα και πολύτιμη παράδοση.

Γενικές ερωτήσεις

1. Ε: Πώς να πληρώσετε;
Α:100% T/T, Paypal, West Union, MoneyGram, ασφαλής πληρωμή και εμπόριο
Εγγύηση και ούτω καθεξής

2Ε: Μπορώ να προσαρμόσω τα προϊόντα με βάση τις ανάγκες μου;
Α: Ναι, μπορούμε να προσαρμόσουμε το υλικό, τις προδιαγραφές για τα οπτικά στοιχεία σας
με βάση τις ανάγκες σας.

3Ε: Ποιο είναι το χρόνο παράδοσης;
Α: (1) Για τα τυποποιημένα προϊόντα
Για το αποθεματικό: η παράδοση είναι 5 εργάσιμες ημέρες μετά την παραγγελία.
Για προϊόντα προσαρμοσμένα: η παράδοση είναι 2 ή 3 εβδομάδες μετά την παραγγελία.
(2) Για τα προϊόντα ειδικού σχήματος, η παράδοση είναι 4 εργάσιμες εβδομάδες μετά την παραγγελία.
