FP Epiwafer InP Υποστρώμα Επαφή στρώμα InGaAsP Dia 2 3 4 ίντσες Για OCT 1.3um Band μήκους κύματος

Επικοινωνιακό στρώμα υποστρώματος InP InGaAsP Dia 2 3 4 ίντσες για ζώνη μήκους κύματος OCT 1,3um

Σύνοψη του υποστρώματος του υποστρώματος InP του FP epiwafer

Τα εpiιβάφρα Fabry-Perot (FP) σε υπόστρωμα ινδίου φωσφειδίου (InP) είναι βασικά συστατικά στην ανάπτυξη οπτοηλεκτρονικών συσκευών,ειδικότερα διόδους λέιζερ που χρησιμοποιούνται σε εφαρμογές οπτικής επικοινωνίας και ανίχνευσηςΤα υποστρώματα InP παρέχουν μια ιδανική πλατφόρμα λόγω της υψηλής κινητικότητας των ηλεκτρονίων, του άμεσου διαχωρισμού ζώνης και της εξαιρετικής αντιστοίχισης πλέγματος για την επιταξιακή ανάπτυξη.Αυτές οι πλάκες συνήθως διαθέτουν πολλαπλά επιταξιακά στρώματα, όπως το InGaAsP, που σχηματίζουν την κοιλότητα λέιζερ FP και έχουν σχεδιαστεί για να εκπέμπουν φως στις κρίσιμες ζώνες μήκους κύματος 1,3 μm έως 1,55 μm, καθιστώντας τους εξαιρετικά αποτελεσματικούς για επικοινωνία με οπτική ίνα.

Τα λέιζερ FP, που αναπτύσσονται σε αυτά τα εpiιβάφρες, είναι γνωστά για τη σχετικά απλή δομή τους σε σύγκριση με άλλους τύπους λέιζερ, όπως τα λέιζερ διανεμημένης ανάδρασης (DFB),που τους καθιστά μια οικονομικά αποδοτική λύση για πολλές εφαρμογέςΤα λέιζερ αυτά χρησιμοποιούνται ευρέως σε συστήματα οπτικής επικοινωνίας μικρής έως μεσαίας εμβέλειας, διασυνδέσεις κέντρων δεδομένων και τεχνολογίες αισθητήρων όπως ανίχνευση αερίων και ιατρική διάγνωση.

Τα epiwafers FP με βάση το InP παρέχουν ευελιξία στην επιλογή μήκους κύματος, καλή απόδοση και χαμηλότερα κόστη παραγωγής, καθιστώντας τα ζωτικής σημασίας συστατικά στους αναπτυσσόμενους τομείς των τηλεπικοινωνιών,Περιβαλλοντική παρακολούθηση, και ολοκληρωμένα φωτονικά κυκλώματα.

Δελτίο δεδομένων υποστρώματος InP του επιφυλακτήρα FP

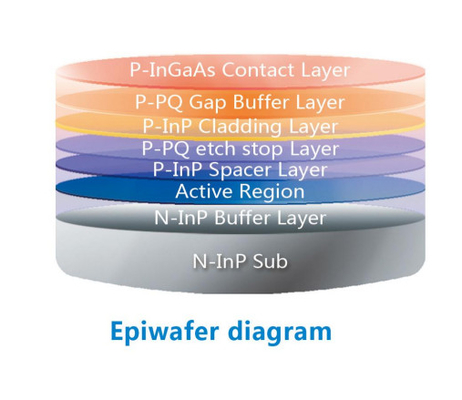

Διάγραμμα υποστρώματος InP του επιπιόλυβδου FP

Οι ιδιότητες του υποστρώματος InP του εpiουφέρου FP

InP Υποστρώμα

• Σταθερότητα πλέγματος: 5.869 Å, παρέχοντας εξαιρετική αντιστοιχία πλέγματος με υλικά όπως το InGaAsP, ελαχιστοποιώντας τα ελαττώματα στα επιταξιακά στρώματα.
• Άμεσο εύρος ζώνης: 1,344 eV (αντίστοιχο με μήκος κύματος ~ 0,92 μm εκπομπής), ιδανικό για οπτοηλεκτρονικές εφαρμογές, ειδικά στο υπέρυθρο φάσμα.
• Υψηλή κινητικότητα ηλεκτρονίων: 5400 cm2/V·s, επιτρέποντας υψηλής ταχύτητας, υψηλής συχνότητας λειτουργία συσκευής, κρίσιμη για τις τεχνολογίες επικοινωνίας.
• Θερμική αγωγιμότητα: 0,68 W/cm·K, παρέχοντας επαρκή απώλεια θερμότητας για συσκευές όπως τα λέιζερ.

Επιταξιακά στρώματα

• Ενεργή περιοχή: Συνήθως κατασκευασμένα από InGaAsP ή παρόμοιες ενώσεις, αυτά τα στρώματα εκπέμπουν φως στις ζώνες μήκους κύματος 1,3 μm έως 1,55 μm, απαραίτητες για την επικοινωνία με οπτικές ίνες.
• Πολλαπλά κβαντικά πηγάδια: Αυτά μπορούν να χρησιμοποιηθούν για την ενίσχυση της απόδοσης του λέιζερ FP, βελτιώνοντας την αποτελεσματικότητα και τις ταχύτητες διαμόρφωσης.
• Ντόπινγκ: Τα επιταξιακά στρώματα είναι ντόπινγκ (τύπου n ή τύπου p) για τη διευκόλυνση της ένεσης φορτίου και τη διασφάλιση επαφών ωμικής χαμηλής αντίστασης.

Οπτικές ιδιότητες

• Μακροκύματα εκπομπής: Συνήθως στην περιοχή 1,3 μm έως 1,55 μm, αυτά είναι τα ιδανικά μήκη κύματος για εφαρμογές τηλεπικοινωνιών λόγω της χαμηλής απώλειας μετάδοσης στις οπτικές ίνες.
• Αντανακλαστικές πλευρές: Τα λέιζερ FP χρησιμοποιούν φυσικά ανακλαστικές πλευρές για να σχηματίσουν την κοιλότητα του λέιζερ, απλοποιώντας την κατασκευή και μειώνοντας το κόστος.

Αξιοτέλεια

• Τα εpiουφέρα FP σε υποστρώματα InP προσφέρουν απλούστερη δομή σε σύγκριση με πιο σύνθετους τύπους λέιζερ (π.χ. λέιζερ DFB),μείωση του κόστους παραγωγής, διατηρώντας ταυτόχρονα την καλή απόδοση για την επικοινωνία μικρής έως μεσαίας εμβέλειας.

Αυτές οι ιδιότητες καθιστούν τα epiwafers FP σε υποστρώματα InP εξαιρετικά κατάλληλα για χρήση σε οπτικά συστήματα επικοινωνίας, συσκευές αισθητήρων και φωτονικά ολοκληρωμένα κυκλώματα.

Εφαρμογή του υποστρώματος InP του εpiιβαφέρ FP

Επικοινωνία με οπτική ίνα

• Διοδές λέιζερ: Τα λέιζερ FP σε epiwafers InP χρησιμοποιούνται ευρέως σε συστήματα επικοινωνίας οπτικών ινών, ιδιαίτερα για τη μετάδοση δεδομένων μικρής έως μεσαίας εμβέλειας.Περιοχή μήκους κύματος 55 μm, η οποία αντιστοιχεί στα παράθυρα χαμηλής απώλειας των οπτικών ινών, καθιστώντας τα ιδανικά για μεταφορά δεδομένων υψηλής ταχύτητας.
• Πληροφοριακοί δέκτες και οπτικές ενότητες: Τα λέιζερ FP ενσωματώνονται συνήθως σε οπτικούς δέκτες που χρησιμοποιούνται σε κέντρα δεδομένων και δίκτυα τηλεπικοινωνιών για τη μετάδοση και λήψη οπτικών σημάτων.

Διασύνδεση κέντρου δεδομένων

• Σύνδεση υψηλής ταχύτητας: Τα λέιζερ FP που βασίζονται σε InP χρησιμοποιούνται σε κέντρα δεδομένων για διασυνδέσεις μεταξύ διακομιστών και συσκευών δικτύου, παρέχοντας υψηλής ταχύτητας,οπτικές συνδέσεις χαμηλής καθυστέρησης που είναι απαραίτητες για τη διαχείριση μεγάλων όγκων δεδομένων.

Οπτική ανίχνευση

• Ανίχνευση αερίων: Τα λέιζερ FP μπορούν να ρυθμίζονται σε συγκεκριμένα μήκη κύματος για την ανίχνευση αερίων όπως CO2, CH4 και άλλων βιομηχανικών ή περιβαλλοντικών ρύπων μέσω της απορρόφησης υπέρυθρων.
• Παρακολούθηση του περιβάλλοντος: Τα λέιζερ FP σε υποστρώματα InP χρησιμοποιούνται σε αισθητήρες για την παρακολούθηση της ποιότητας του αέρα, την ανίχνευση επικίνδυνων αερίων και συστήματα βιομηχανικής ασφάλειας.

Ιατρικές Διαγνώσεις

• Οπτική Τομογραφία Συνοχής (OCT): Τα λέιζερ με βάση το InP χρησιμοποιούνται σε συστήματα OCT για μη επεμβατική απεικόνιση,χρησιμοποιείται συνήθως στην οφθαλμολογία για λεπτομερείς σαρώσεις του αμφιβληστροειδούς και στην δερματολογία για απεικόνιση ιστών.

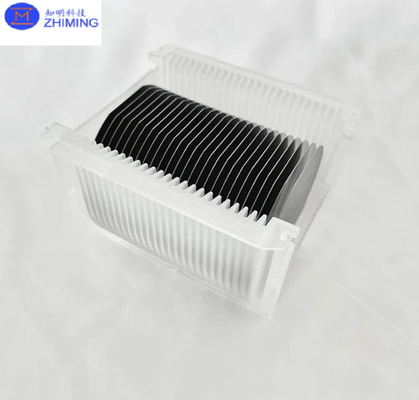

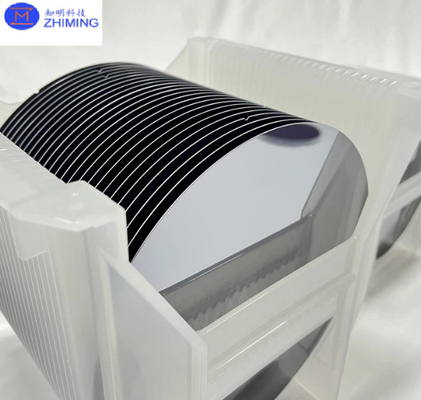

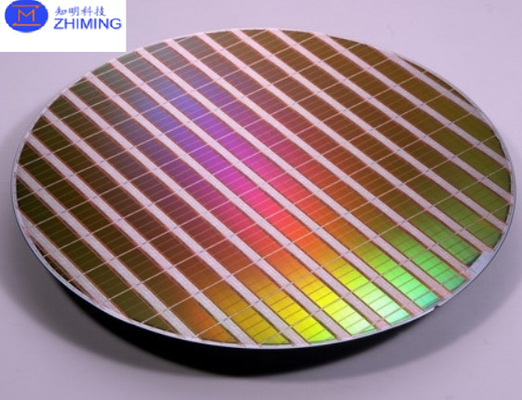

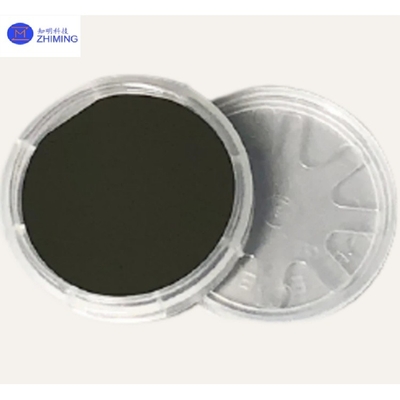

Φωτογραφίες του υποστρώματος InP του εpiιβαφέρ FP

Ερωτήσεις και απαντήσεις

Τι είναι το EPI σε βάφρο;

ΕΠΙστην τεχνολογία κυψελών σημαίνειΕπιταξία, η οποία αναφέρεται στη διαδικασία κατάθεσης ενός λεπτού στρώματος κρυσταλλικού υλικού (επιταξιακό στρώμα) σε υποστρώμα ημιαγωγών (όπως το πυρίτιο ή το InP).Αυτό το επιταξιακό στρώμα έχει την ίδια κρυσταλλογραφική δομή με το υποκείμενο υπόστρωμα, επιτρέποντας την υψηλής ποιότητας, χωρίς ελαττώματα ανάπτυξη που είναι απαραίτητη για την κατασκευή προηγμένων συσκευών ημιαγωγών.
