- να χρησιμοποιούν πλακίδια INP για την κατασκευή
- υποστήριξη εξατομικευμένων με σχεδιασμό έργων τέχνης
- άμεση διάφραξη, εκπέμπουν φως αποτελεσματικά, χρησιμοποιούνται σε λέιζερ.
- στο εύρος μήκους κύματος από 1,3 μm έως 1,55 μm, κβαντικές δομές
- χρησιμοποιώντας τεχνικές όπως MOCVD ή MBE, χαρακτική, μεταλλικοποίηση και συσκευασία για την επίτευξη της τελικής μορφής της συσκευής
Περισσότερα σχετικά με το InP Laser Epitaxial wafer
Οι επιταξιακές πλάκες InP είναι λεπτές ταινίες υψηλής ποιότητας με βάση υλικά φωσφειδίου ίνδιου (InP), οι οποίες χρησιμοποιούνται ευρέως στην κατασκευή οπτοηλεκτρονικών και υψηλής συχνότητας ηλεκτρονικών συσκευών.
Καλλιεργούνται σε υποστρώματα InP με τεχνικές όπως η εναπόθεση χημικών ατμών σε οργανικά μέταλλα (MOCVD) ή η επιταξία με μοριακή ακτίνα (MBE),οι επιταξιακές πλάκες έχουν εξαιρετική κρυσταλλική ποιότητα και ελεγχόμενο πάχος.
Τα χαρακτηριστικά της ευθείας ζώνης διαχωρισμού αυτού του επιταξιακού πλακιδίου το καθιστούν να λειτουργεί καλά σε λέιζερ και φωτοανιχνευτές, ειδικά για εφαρμογές οπτικής επικοινωνίας στα 1,3μm και 1.Περιοχή μήκους κύματος 55μm, εξασφαλίζοντας μεταφορά δεδομένων χαμηλής απώλειας και υψηλού εύρους ζώνης.
Ταυτόχρονα, η υψηλή κινητικότητα ηλεκτρονίων και τα χαρακτηριστικά χαμηλού θορύβου των επιταξιακών πλακών InP παρέχουν επίσης σημαντικά πλεονεκτήματα σε εφαρμογές υψηλής ταχύτητας και υψηλής συχνότητας.
Επιπλέον, με τη συνεχή ανάπτυξη των ολοκληρωμένων οπτοηλεκτρονικών κυκλωμάτων και της τεχνολογίας επικοινωνίας οπτικών ινών,οι προοπτικές εφαρμογής των επιταξιακών πλακών InP γίνονται όλο και ευρύτερες, και έχει γίνει ένα απαραίτητο και σημαντικό υλικό στις σύγχρονες οπτοηλεκτρονικές συσκευές και συστήματα.
Η εφαρμογή του σε αισθητήρες,Η τεχνολογία που χρησιμοποιείται για την κατασκευή των λέιζερ και άλλων ηλεκτρονικών συσκευών υψηλής απόδοσης έχει προωθήσει την πρόοδο των συναφών τεχνολογιών και έθεσε τα θεμέλια για τη μελλοντική επιστημονική και τεχνολογική καινοτομία..
Λεπτομέρειες για το InP Laser Epitaxial Wafer
| Παράμετροι προϊόντος |
Επεταξιακή πλάκα DFB |
Υψηλής ισχύος DFB Επιταξιακή πλάκα |
Επιταξιακή πλάκα πυριτίου φωτονικής |
| Ποσοστό |
10G/25G/50G |
/ |
/ |
| μήκος κύματος |
1310nm |
| μέγεθος |
2/3 ίντσες |
| Χαρακτηριστικά του προϊόντος |
CWDM 4/PAM 4 |
Τεχνολογία BH |
PQ /AlQ DFB |
| PL Ελέγχος μήκους κύματος |
Καλύτερα από 3nm |
| LPL Ομοιότητα μήκους κύματος |
Το STD.Dev είναι καλύτερο από το 1nm @inner |
| Έλεγχος πάχους |
42mmΚαλύτερο από +3% |
| Ομοιότητα πάχους |
Καλύτερα από +3% @inner 42mm |
| Έλεγχος ντόπινγκ |
Καλύτερα από +10% |
| Δομιζόμενη P-lnP (cm-3) |
Zn ντοπιζόμενο· 5e17 έως 2e18 |
| Ντόπινγκ N-InP (cm-3) |
Si ντοπιζόμενη· 5e17 έως 3e18 |

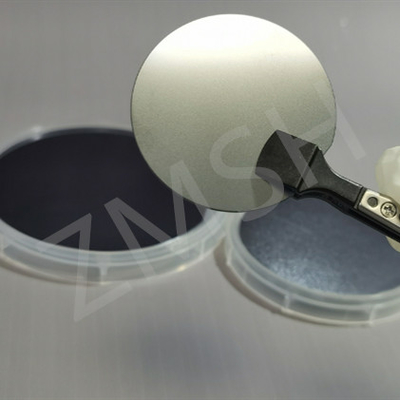

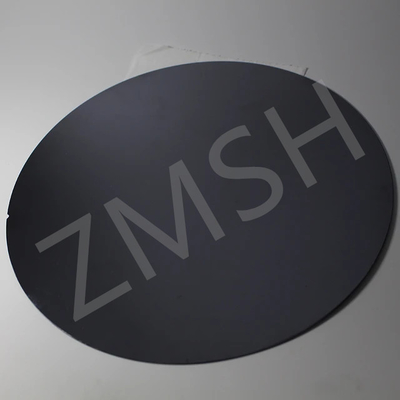

Περισσότερα δείγματα από το InP Laser Epitaxial Wafer.
*Αποδεχόμαστε τις εξατομικευμένες απαιτήσεις
Για εμάς και την συσκευασία
Σχετικά με εμάς
Η επιχείρησή μας, ZMSH, ειδικεύεται στην έρευνα, την παραγωγή, την επεξεργασία και την πώληση υποστρωμάτων ημιαγωγών και οπτικών υλικών κρυστάλλων.
Έχουμε μια έμπειρη ομάδα μηχανικών, εμπειρογνωμοσύνη διαχείρισης, εξοπλισμό επεξεργασίας ακριβείας και όργανα δοκιμών,μας παρέχει εξαιρετικά ισχυρές δυνατότητες στην επεξεργασία μη τυποποιημένων προϊόντων.
Μπορούμε να ερευνήσουμε, να αναπτύξουμε και να σχεδιάσουμε διάφορα νέα προϊόντα σύμφωνα με τις ανάγκες των πελατών.
Η εταιρεία θα τηρεί την αρχή της "προσανατολισμού στον πελάτη και της ποιότητας" και θα προσπαθεί να γίνει μια κορυφαία επιχείρηση υψηλής τεχνολογίας στον τομέα των οπτοηλεκτρονικών υλικών.
Σχετικά με τη συσκευασία
Αφιερωμένοι στην βοήθεια των πελατών μας, χρησιμοποιούμε φύλλο αλουμινίου για να προστατεύσουμε από το φως
Εδώ είναι μερικές φωτογραφίες από αυτά.
