Σπίτι > ΠΡΟΪΟΝΤΑ > Γκοφρέτα φωσφιδίων ίνδιου > 3 "Ανεβαλλόμενα InSb Wafers IR ανιχνευτής Φωτοδιόδης αισθητήρας θερμικής εικόνας 85 GHz

3 "Ανεβαλλόμενα InSb Wafers IR ανιχνευτής Φωτοδιόδης αισθητήρας θερμικής εικόνας 85 GHz

Λεπτομέρειες προϊόντων

Τόπος καταγωγής: Κίνα

Μάρκα: ZMSH

Πιστοποίηση: ROHS

Αριθμό μοντέλου: InSb Ουφέλες

Όροι πληρωμής και αποστολής

Ποσότητα παραγγελίας min: 25pcs

Τιμή: Διαπραγματεύσιμα

Συσκευασία λεπτομέρειες: προσαρμοσμένο κιβώτιο

Χρόνος παράδοσης: σε 30 ημέρες

Όροι πληρωμής: Τ/Τ

Πάρτε την καλύτερη τιμή
Επισημαίνω:

Ανιχνευτής υπεριώδους ακτινοβολίας

,

"Ανεπαρκείς πλακίδες InSb"

,

Φωτοδιόδιο αισθητήρας θερμικής εικόνας InSb Wafers

υλικό:
Άνοιγμα InSb Wafers
Διάμετρος:
3' ((+/- 0,3 mm)
Δάχος:
500/600 ((+/-25um)
Τύπος διεξαγωγής:
Ν
Σταθερά δικτυωτού πλέγματος:
0.648nm
Σημείο σύντηξης:
527°C
Σφιχτότητα:
50,78g/cm3
Μοριακό βάρος:
236.58
Διαφορά ζώνης:
0.17eV ((300K)
υλικό:
Άνοιγμα InSb Wafers
Διάμετρος:
3' ((+/- 0,3 mm)
Δάχος:
500/600 ((+/-25um)
Τύπος διεξαγωγής:
Ν
Σταθερά δικτυωτού πλέγματος:
0.648nm
Σημείο σύντηξης:
527°C
Σφιχτότητα:
50,78g/cm3
Μοριακό βάρος:
236.58
Διαφορά ζώνης:
0.17eV ((300K)

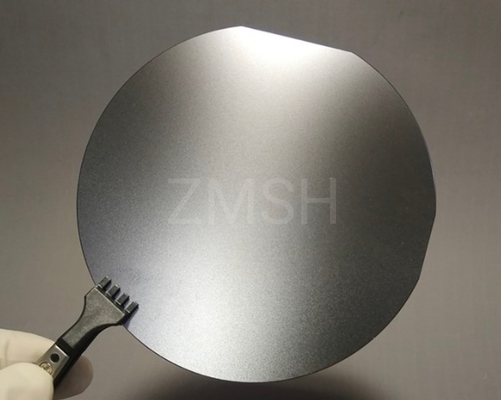

3 "Ανεβαλλόμενα InSb Wafers IR ανιχνευτής Φωτοδιόδης αισθητήρας θερμικής εικόνας 85 GHz

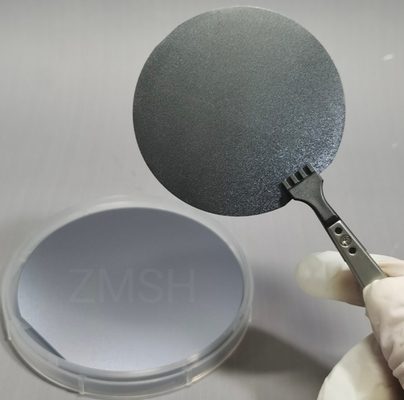

3 ∆ιαχωρισμένα InSb Wafers IR ανιχνευτής Φωτοδιόδης αισθητήρας θερμικής εικόνας 85 GHz



Περιγραφή:

1Το αντιμονοειδές ινδίου είναι ένα ημιαγωγικό υλικό με άμεσο κενό ζώνης που ανήκει στο υπέρυθρο φάσμα.

2Το αντιμονοειδές ινδίου (InSb) είναι ένα σύνθετο υλικό ημιαγωγών που αποτελείται από στοιχεία ινδίου (In) και αντιμόνου (Sb).

3Το αντιμονοειδές ίνδιο έχει επίσης υψηλή κινητικότητα φορέα και χαμηλά χαρακτηριστικά θορύβου σε ηλεκτρονικά υψηλής ταχύτητας και ενισχυτές χαμηλού θορύβου.

4Ο χημικός του τύπος είναι InSb. Το αντιμονοειδές ινδίου είναι ένα σημαντικό υλικό ημιαγωγών με ειδικές ηλεκτρονικές και οπτικές ιδιότητες.

Έτσι, έχει ένα ευρύ φάσμα εφαρμογών στον τομέα της οπτοηλεκτρονικής και της ηλεκτρονικής.

5Επιπλέον, το αντιμονοειδές ινδίου μπορεί επίσης να χρησιμοποιηθεί σε συσκευές κβαντικής επίδρασης, όπως δομές κβαντικών πηγών και συσκευές κβαντικών σημείων.

λόγω των εξαιρετικών κβαντικών ιδιοτήτων του, όπως κβαντικά περιοριστικά αποτελέσματα και κβαντικές ιδιότητες συντονισμού.

Χαρακτηριστικά:


1Γρήγορη απόκριση: Ο ανιχνευτής InSb έχει γρήγορο χρόνο απόκρισης και μπορεί να συλλάβει αλλαγές στα σήματα υπέρυθρης ακτινοβολίας σε πραγματικό χρόνο.
2. Χαμηλός θόρυβος: Τα υλικά InSb έχουν χαμηλά επίπεδα θορύβου, τα οποία μπορούν να παρέχουν καθαρές υπέρυθρες εικόνες και ακριβείς φασματικές πληροφορίες.

3Υψηλή ευαισθησία: Το υλικό InSb έχει υψηλή ευαισθησία στη μέση υπέρυθρη ζώνη, η οποία μπορεί να ανιχνεύσει και να μετατρέψει αποτελεσματικά την υπέρυθρη ακτινοβολία.
4Λειτουργία χαμηλής θερμοκρασίας: Οι ανιχνευτές InSb πρέπει συνήθως να λειτουργούν σε χαμηλότερες θερμοκρασίες, συνήθως κάτω από 77K (θερμοκρασία υγρού αζώτου)

5Ευρύ φάσμα ζώνης: Τα υλικά InSb έχουν ευρύ φάσμα επαγωγής υπέρυθρης ακτινοβολίας,που μπορεί να καλύπτει τη μέση ζώνη υπέρυθρου (συνήθως 2-5 μικρών) και μέρος της ζώνης υπέρυθρου μακροκυμάτων (έως περίπου 10 μικρών).



Τεχνικές παραμέτρους:

Μοναδικός κρύσταλλος Εισφορά
Διάμετρος 2 ∆ 3 ∆ ((+/- 0,3 mm)
Δάχος 500/600 ((+/-25um)
Δοπτικό Κανένα
Τύπος αγωγού N
Συγκέντρωση φορέα ((cm-3) <3Ε15
Πληθυσμός εκτόξευσης ((cm-2) < 2*102
Σταθερή πλέγματος 0.648nm
Μοριακό βάρος 236.58
Σημείο σύντηξης 527°C
πυκνότητα 50,78g/cm3
Διαφορά ζώνης 0.17eV ((300K)
0.23eV ((80K)



Εφαρμογές:

Εικόνες υπέρυθρου Τα υλικά κρυστάλλων InSb χρησιμοποιούνται ευρέως στην υποκόκκινη απεικόνιση.
Ηλεκτρονική συσκευή υψηλής ταχύτητας λόγω της υψηλής κινητικότητας του φορέα και της χαμηλής ηλεκτρονικής ποιότητας, μπορούν να χρησιμοποιηθούν για την κατασκευή ηλεκτρονικών συσκευών υψηλής ταχύτητας.
Φασματομετρητές και οπτικές συσκευές Τα υλικά κρυστάλλων InSb χρησιμοποιούνται ευρέως στην κατασκευή υπερύθρων
ανιχνευτές ακτινοβολίας.
Φασματική ανάλυση Τα υλικά κρυστάλλων InSb μπορούν να χρησιμοποιηθούν για υποκόκκινη φασματική ανάλυση λόγω της διαφάνειας και της υψηλής ευαισθησίας τους στην υποκόκκινη ζώνη.
Κβαντική συσκευή πηγάδι Χρησιμοποιώντας την κβαντική δομή του τσιπ InSb, μπορεί να κατασκευαστεί μια σειρά από συσκευές κβαντικών πηγών
Ανίχνευση ακτινοβολίας Τα υλικά κρυστάλλων InSb χρησιμοποιούνται ευρέως στην κατασκευή υπερύθρων
ανιχνευτές ακτινοβολίας.
Θερμοηλεκτρικό υλικό Τα τσιπ InSb είναι σε θέση να μετατρέπουν τη θερμική ενέργεια σε ηλεκτρική ενέργεια για εφαρμογές, όπως η παραγωγή θερμοηλεκτρικής ενέργειας και η μέτρηση της θερμοκρασίας.

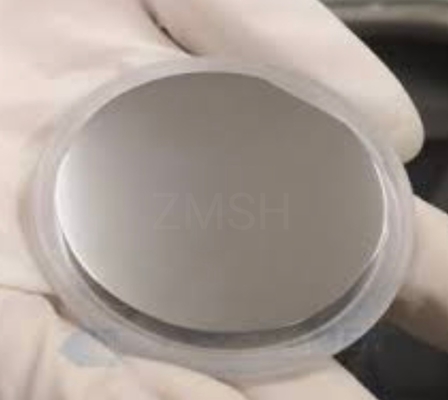

3 "Ανεβαλλόμενα InSb Wafers IR ανιχνευτής Φωτοδιόδης αισθητήρας θερμικής εικόνας 85 GHz 0


Άλλα συναφή προϊόντα:

Σημείωση:

3 "Ανεβαλλόμενα InSb Wafers IR ανιχνευτής Φωτοδιόδης αισθητήρας θερμικής εικόνας 85 GHz 1



Γενικά ερωτήματα:

Ε: Τι είναι η ΠιστοποίησηTe-InSb?

Α: Η πιστοποίησηTe-InSbείναι ROHS.

Ε: Ποιο είναι το εμπορικό σήμα τουTe-InSb?

Α: Η επωνυμία τηςTe-InSbείναι ZMSH.

Ε: Πού είναι ο τόπος καταγωγής τουTe-InSb?

Α: Ο τόπος καταγωγήςTe-InSbείναι η Κίνα.

Ε: Ποια είναι η MOQ τωνTe-InSb σε μία φορά?

Α: Η MOQ τουTe-InSbΕίναι 25 κομμάτια τη φορά.
