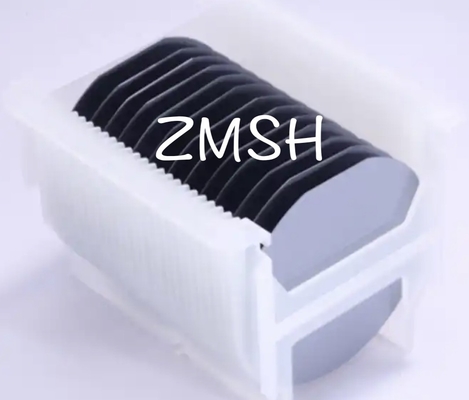

2' 4' InP Wafer Indium Phosphide Wafer Ημιαγωγός υποστρώματα 350um 650um
  • 2' 4' InP Wafer Indium Phosphide Wafer Ημιαγωγός υποστρώματα 350um 650um
  • 2' 4' InP Wafer Indium Phosphide Wafer Ημιαγωγός υποστρώματα 350um 650um
  • 2' 4' InP Wafer Indium Phosphide Wafer Ημιαγωγός υποστρώματα 350um 650um

2' 4' InP Wafer Indium Phosphide Wafer Ημιαγωγός υποστρώματα 350um 650um

Τόπος καταγωγής Κίνα
Μάρκα ZMSH
Πιστοποίηση ROHS
Αριθμό μοντέλου Πλακέτα ινδίου φωσφιδίου
Λεπτομέρειες προϊόντων
Υλικό:
Φωσφορίδιο ινδίου
προσανατολισμός:
100+/- 0,05 βαθμοί
Διάμετρος:
2inch 3inch 4inch
τόξο:
≤10μm
Η επιφάνεια τελειώνει:
Χωρισμένα
Τραχύτητα επιφάνειας:
Ra<0,2nm
TTV:
< 8um
Δάχος:
350um 500um 600um
Τύπος:
Υποστρώματα
Υψηλό φως:

Υποστρώματα ημιαγωγών ινδίου φωσφειδίου

,

2' ινδίου φωσφορικού πλακιδίου

,

4' InP Wafer

Περιγραφή προϊόντων

2' 4' InP Wafer Indium Phosphide Wafer Ημιαγωγός υποστρώματα 350um 650um







ΠεριγραφήInP wafer:



Τα τσιπ InP (φωσφορίδιο ινδίου) είναι ένα συνήθως χρησιμοποιούμενο υλικό ημιαγωγών για την κατασκευή οπτοηλεκτρονικών συσκευών υψηλών επιδόσεων, όπως φωτοδιόδια, λέιζερ και φωτοηλεκτρικοί αισθητήρες.



  • Κρυστάλλινη δομή: Τα τσιπ InP υιοθετούν μια κυβική κρυστάλλινη δομή με υψηλά διαταγμένη δομή πλέγματος.



  • Ενεργειακό κενό: Τα τσιπ InP έχουν ένα μικρό κενό άμεσης ενέργειας περίπου 1,35 eV, το οποίο είναι ένα υλικό ημιαγωγών στην περιοχή του ορατού φωτός.



  • Δείκτης διάθλασης: Ο δείκτης διάθλασης ενός πλακιδίου InP ποικίλλει με το μήκος κύματος του φωτός και είναι περίπου 3,17 στο ορατό εύρος.



  • Θερμική αγωγιμότητα: Το InP έχει υψηλή θερμική αγωγιμότητα περίπου 0,74 W/ ((cm·K).



  • Κινητικότητα ηλεκτρονίων: Τα τσιπ InP έχουν υψηλή κινητικότητα ηλεκτρονίων περίπου 5000 cm^2/(V·s).



  • Μέγεθος τσιπ: Τα τσιπ InP παρέχονται συνήθως σε στρογγυλή μορφή τσιπ και μπορούν να κυμαίνονται σε διάμετρο από λίγα χιλιοστά έως αρκετές ίντσες.



  • Χαρακτηριστικά επιφάνειας: Η επιφάνεια του τσιπ InP συνήθως υποβάλλεται σε ειδική επεξεργασία για να βελτιωθεί η επίπεδη και καθαρή επιφάνεια.







ΧαρακτηριστικάΒάλα INP:



Το τσιπ InP (φωσφορίδιο ινδίου) χρησιμοποιείται ευρέως στον τομέα των οπτοηλεκτρονικών συσκευών ως υλικό υποστρώματος των συσκευών ημιαγωγών.



  • Άμεσο ενεργειακό κενό: Τα τσιπ InP έχουν ένα μικρό κενό άμεσης ενέργειας (περίπου 1,35 eV), επιτρέποντάς τους να απορροφούν και να εκπέμπουν αποτελεσματικά φωτεινά σήματα στο ορατό εύρος.



  • Υψηλή κινητικότητα ηλεκτρονίων: Τα τσιπ InP έχουν υψηλή κινητικότητα ηλεκτρονίων (περίπου 5000 cm^2/(V·s)), γεγονός που τα καθιστά να παρουσιάζουν εξαιρετικές ηλεκτρικές ιδιότητες σε ηλεκτρονικές συσκευές υψηλής ταχύτητας.



  • Ισχυρή φωτοηλεκτρική επίδραση: Τα τσιπ InP έχουν ισχυρή φωτοηλεκτρική επίδραση, γεγονός που τα καθιστά εξαιρετικές σε συσκευές όπως φωτοανιχνευτές και φωτοδιόδια.



  • Σταθερότητα και αξιοπιστία: Τα τσιπ InP έχουν καλή θερμική σταθερότητα και ηλεκτρικές ιδιότητες, επιτρέποντάς τους να λειτουργούν σε περιβάλλον υψηλής θερμοκρασίας και υψηλού ηλεκτρικού πεδίου.



  • Τεχνικές εκτεταμένης προετοιμασίας: Οι πλακέτες InP μπορούν να καλλιεργηθούν με διάφορες τεχνικές προετοιμασίας, όπως η χημική εναπόθεση ατμών μετάλλων-οργανικών (MOCVD) και η μοριακή επιταξία δέσμης (MBE).







Τεχνικές παραμέτρουςInP wafer:





Άρθρο Παράμετρος ΟΜΕ
Υλικό Επενδύσεις
Τύπος αγωγού/Dopant Σ-Κ-Ν/Σ
Αξία Ηλίθιε.
Διάμετρος 100.0+/-0.3 χμ
Προσανατολισμός (100) +/- 0,5°
Περιοχή δίδυμων λεπίδων Χρήσιμη επιφάνεια μονοκρυστάλλων με προσανατολισμό (100) > 80%
Πρωτογενής επίπεδος προσανατολισμός ΕΔ ((0-1-1) χμ
Πρωταρχικό επίπεδο μήκος 32.5+/-1
Δευτερογενής επίπεδης προσανατολισμός ΕΔ ((0-11)
Δευτερογενές επίπεδο μήκος 18+/-1







ΕφαρμογέςInP wafer:





Το τσιπ InP (φωσφορίδιο ινδίου), ως υλικό υποστρώματος των συσκευών ημιαγωγών, έχει εξαιρετικές φωτοηλεκτρικές και ηλεκτρικές ιδιότητες.Παρακάτω παρατίθενται ορισμένοι από τους κύριους τομείς εφαρμογής των υλικών υποστρώματος chip InP:



  • Οπτική επικοινωνία: Μπορεί να χρησιμοποιηθεί για την κατασκευή μεταβιβαστών φωτός (όπως λέιζερ) και δέκτες φωτός (όπως φωτοδιόδια) σε συστήματα επικοινωνίας οπτικών ινών.



  • Οπτική ανίχνευση και ανίχνευση: Οι φωτοανιχνευτές που βασίζονται σε τσιπ InP μπορούν να μετατρέψουν αποτελεσματικά τα οπτικά σήματα σε ηλεκτρικά σήματα για οπτική επικοινωνία, οπτική μέτρηση,φασματική ανάλυση και άλλες εφαρμογές.



  • Τεχνολογία λέιζερ: Τα λέιζερ που βασίζονται σε INP χρησιμοποιούνται ευρέως στην οπτική επικοινωνία, την οπτική αποθήκευση, το liDAR, την ιατρική διάγνωση και την επεξεργασία υλικών.



  • Οπτοηλεκτρονικά ολοκληρωμένα κυκλώματα: Τα τσιπ InP μπορούν να χρησιμοποιηθούν για την κατασκευή οπτοηλεκτρονικών ολοκληρωμένων κυκλωμάτων (OEics),η οποία είναι η ενσωμάτωση οπτοηλεκτρονικών συσκευών και ηλεκτρονικών συσκευών στο ίδιο τσιπ.



  • Ηλιακά κύτταρα: Τα τσιπ InP έχουν υψηλή αποτελεσματικότητα φωτοηλεκτρικής μετατροπής, έτσι ώστε να μπορούν να χρησιμοποιηθούν για την κατασκευή αποδοτικών ηλιακών κυψελών.







2' 4' InP Wafer Indium Phosphide Wafer Ημιαγωγός υποστρώματα 350um 650um 0









Γενικά ερωτήματα:



Ε1: Ποια είναι η επωνυμία τουInP wafer?
Α1: Η
Φωσφορίδιο ινδίουΕίναι από την ZMSH.



Ε2: Ποια είναι η διάμετρος τουΦωσφορίδιο ινδίου?
Α2: Διάμετρος
Φωσφορίδιο ινδίουείναι 2', 3', 4'.



Ε3: Πού είναι τοΦωσφορίδιο ινδίουΑπό;
Α3: Η
Φωσφορίδιο ινδίουΕίναι από την Κίνα.



Ε4: Είναι ηΦωσφορίδιο ινδίουΠιστοποιημένο ROHS;
Α4: Ναι, το
Φωσφορίδιο ινδίουείναι πιστοποιημένο ROHS.



Ε5: ΠόσαΦωσφορίδιο ινδίουΜπορώ να αγοράσω τηγανίτες μια φορά;
Α5: Η ελάχιστη ποσότητα παραγγελίας της
Φωσφορίδιο ινδίουΕίναι 5 κομμάτια.
