γκοφρέτες υποστρωμάτων της Γερμανίας ενιαίων κρυστάλλων γερμανίου 4inch 6inch, προσαρμοσμένος οπτικός φακός της Γερμανίας

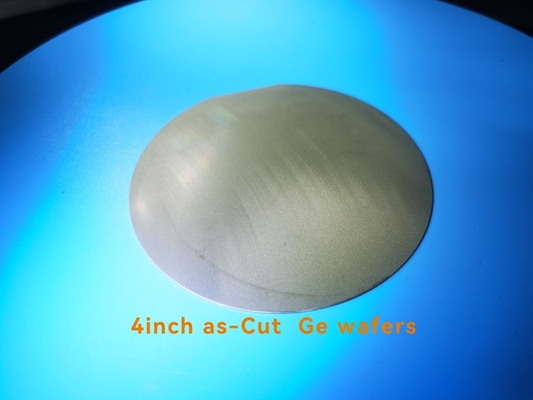

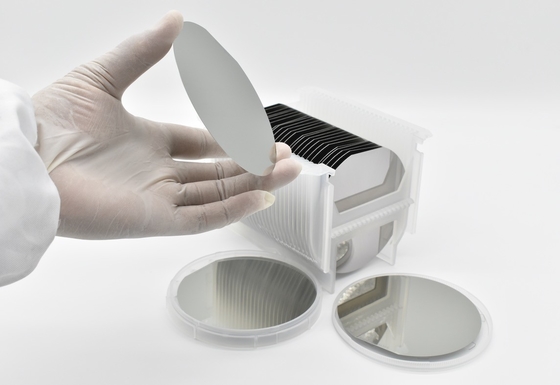

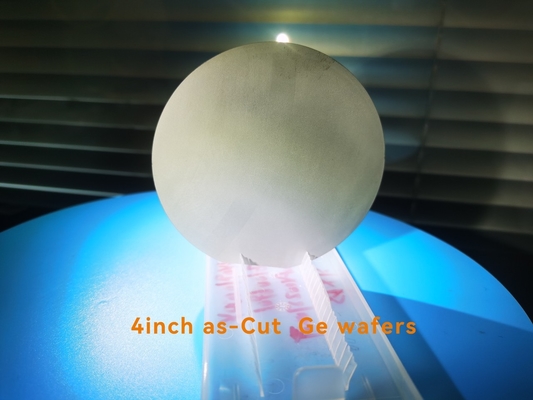

γκοφρέτες γερμανίου υποστρωμάτων της Γερμανίας ν-τύπων π-τύπων 2inch 3inch 4inch
Υποστρώματα γερμανίου
Εφαρμογή: γκοφρέτα γερμανίου που χρησιμοποιείται στην παραγωγή της συσκευής ημιαγωγών, υπέρυθρη οπτική συσκευή ακτίνων, βυθίζοντας υλικό του ηλιακού κυττάρου.
Κύριοι όροι ιδιοκτησίας | ||
Μέθοδος παραγωγής | Μέθοδος Czochralski (CZ) | |
Δομή κρυστάλλου | Κύβος | |
Σταθερά δικτυωτού πλέγματος | a=5.65754Å | |
Πυκνότητα | 5.323g/cm3 | |
Σημείο τήξης | 937.4℃ | |
Ναρκωμένο υλικό | Κανένας που ναρκώνεται ή Sb που ναρκώνεται | Ίνδιο ή γάλλιο που ναρκώνεται |
Τύπος | το /N | Π |
Ειδική αντίσταση | >35Ωcm0.05Ωcm | 0.05~0.1Ωcm |
EPD | <4> | <4> |
Μέγεθος | 10x3,10x5,10x10,15x15, 20x15,20x20, |
dia2» x0.33mmdia2» x0.43mm15x15mm | |
Πάχος | 0.5mm, 1.0mm |
Στίλβωση | Ενιαίο πρόσωπο ή διπλό πρόσωπο |
Προσανατολισμός | <100><110><111>, ±0.5º |
Κατευθυντική ακρίβεια προσώπου κρυστάλλου | ±0.5° |
Κατευθυντική ακρίβεια ακρών | 2° (το ειδικό αίτημα μπόρεσε να προσαρμοστεί κάτω από 1°) |
Λοξότμηση που κουρεύει την κατευθυντική ακρίβεια | Προσαρμοσμένος από το ειδικό αίτημα, κατεύθυνση ακρών διαδικασίας από την ειδική γωνία (κλίση 1°-45°) της γκοφρέτας |
RA: | ≤5Å (5µm×5µm) |
Συσκευασία | Καθαρίζοντας τσάντα 100 βαθμού, έξοχο καθαρίζοντας δωμάτιο 1000Grade |
Το γερμάνιο (Γερμανία) είναι το προτιμημένο υλικό φακών και παραθύρων για τα υπέρυθρα συστήματα απεικόνισης υψηλής επίδοσης στη ζώνη μήκους κύματος um 8-12. Ο υψηλός δείκτης διάθλασής του κάνει το ιδανικό της Γερμανίας για τα χαμηλής ισχύος συστήματα απεικόνισης λόγω της ελάχιστης κυρτότητας επιφάνειας. Η χρωματική παρέκκλιση είναι μικρή, εξαλείφοντας συχνά την ανάγκη για τη διόρθωση.
Το γερμάνιο ευρύτατα χρησιμοποιείται για τους φακούς και τα παράθυρα στα συστήματα IR που λειτουργούν στο um 2 - σειρά 12 um. Η μετάδοσή της είναι πολύ θερμοκρασία ευαίσθητη, να γίνει αδιαφανές πλησίον περιβάλλον 100°C. δεν προκαλεί τα προβλήματα επειδή το γερμάνιο είναι αδρανές, μηχανικά τραχύ, και αρκετά σκληρά.
Το γερμάνιο είναι ένα υψηλό υλικό δεικτών που χρησιμοποιείται για να κατασκευάσει τα μειωμένα συνολικά πρίσματα αντανάκλασης (ATR) για τη φασματοσκοπία. Ο δείκτης διάθλασής του είναι τέτοιος που το γερμάνιο κάνει ένα αποτελεσματικό φυσικό 50% beamsplitter χωρίς την ανάγκη για τα επιστρώματα. Χρησιμοποιείται επίσης εκτενώς ως υπόστρωμα για την παραγωγή των οπτικών φίλτρων. Το γερμάνιο καλύπτει την όλη θερμική ζώνη μικρού 8-14 και χρησιμοποιείται στα συστήματα φακών για τη θερμική λήψη εικόνων. Να είναι AR που ντύνεται μπορεί με το διαμάντι παράγοντας εξαιρετικά σκληρό μπροστινό έναν οπτικό.
Εφαρμογή ως παράθυρο, φακό, beamsplitter, πρίσμα ATR ή φίλτρο στα φασματόμετρα και στη θερμική λήψη εικόνων.
Γκοφρέτα της Γερμανίας:
Μέθοδος αύξησης | CZ | |
Υλικό πρόσμιξης | π-τύπος: GA | ν-τύπος: Όπως |
Μορφή γκοφρετών | Κύκλος (DIA: 2 " “, 3” “, 4” “) | |
Προσανατολισμός επιφάνειας * | (100) ±0.5° | |
* Άλλοι προσανατολισμοί ίσως διαθέσιμοι κατόπιν αιτήματος | ||
Ειδική αντίσταση (Ω.cm) | Όπως απαιτείται | |
Χαράξτε την πυκνότητα πισσών (τ.εκ.) | ≤ 300 | |
Πάχος (µm) | 500±50um | |
TTV [P/P] (µm) | ≤ 20 | |
ΣΤΡΕΒΛΩΣΗ (µm) | ≤ 20 | |
ΕΑΝ ** (χιλ.) | 32.5±1 | |
** Εάν είναι απαραίτητο από τον πελάτη | ||
Επιφάνειας πλευρά που γυαλίζεται μπροστινή | E/E, P/E, P/G |
Χαρακτηριστικό γνώρισμα προϊόντων για τον οπτικό φακό της Γερμανίας | |||
εφαρμογές: | υπέρυθρος οπτικός φακός | Απορροφητικότητα | ≤0.03 |
διάμετρος (χιλ.): | 12mm380mm | Συντελεστής της ρήξης | ≥75 |
μήκος (χιλ.): | προσαρμοσμένος | Σκληρότητα (kg/cm2): | 800 |
αντίσταση: | 1-50Ω, ≥50Ω | Πυκνότητα (g/cm3): | 5.33 |
: | 10% | Νέος συντελεστής (Gpa): | 103 |
προσανατολισμός: | 111 | Αναλογία Poisson: | 0,28 |
από τον προσανατολισμό: |
0.5º | Θερμική αγωγιμότητα (wm-1k-1): | 59 |
τύπος: | Τύπος Ν | θερμικό expansivity | 6.1 |
δείκτης διάθλασης (10µm): | 4.0026 | Συγκεκριμένο heatCal/(g.k): | 0,074 |
<1> | Σημείο τήξης (℃): | 937 | |
θερμικός συντελεστής δείκτη διάθλασης (10.6µm, 10ˉ6/℃ˉ1): |
400 | Διηλεκτρική σταθερά | permittivity: 16 | 16 |
Παράθυρα που τελειώνουν οπτικά - προϊόντα |
SL.No | Υλικές προδιαγραφές: | |
1 | Κρυστάλλινη μορφή: | Πολυκρυσταλλικός |
2 | Τύπος αγωγιμότητας: | ν-τύπος |
3 | Συντελεστής απορρόφησης, σε 25°C | 0.035cm-1 ανώτατο @10.6µm |
4 | Χαρακτηριστική ειδική αντίσταση: | 3-40 ωμ-εκατ. |
5 | μέγεθος | dia1-150mmxthickness0.5-20mm |
6 | Σκληρότητα Mohs: | 6.3 |
7 | Περιεκτικότητα σε οξυγόνο: | < 0=""> |
8 | Τρύπες και συνυπολογισμοί: | <0> |
9 | επιφάνεια | lapped/1sp/2sp |
10 | S/D | 40/20,20/10,60/40,80/50, |
FAQ:
Q: Ποιο είναι MOQ σας;
Α: (1) για τον κατάλογο, το MOQ είναι 3pcs.
(2) για τα προσαρμοσμένα προϊόντα, το MOQ είναι 25pcs επάνω.
Q: Ποιος είναι ο χρόνος παράδοσης;
Α: (1) για τα τυποποιημένα προϊόντα
Για τον κατάλογο: η παράδοση είναι 5 εργάσιμες ημέρες μετά από σας θέση η διαταγή.
Για τα προσαρμοσμένα προϊόντα: η παράδοση είναι 2 ή 3 εβδομάδες μετά από σας θέση η διαταγή.
(2) για τα ειδικός-διαμορφωμένα προϊόντα, η παράδοση είναι 4 workweeks μετά από σας θέση η διαταγή.
Q: πώς είναι ο τρόπος της ναυτιλίας και του κόστους;
Α: (1) δεχόμαστε DHL, τη Fedex, το EMS κ.λπ. από 100% εκ των προτέρων πριν από την παράδοση.
(2) εάν έχετε το σαφή απολογισμό σας, είναι μεγάλος. Εάν όχι, θα μπορούσαμε να σας βοηθήσουμε να τους στείλετε.
Το φορτίο είναι σύμφωνα με την πραγματική τακτοποίηση.
Q: Μπορώ να προσαρμόσω τα προϊόντα βασισμένα στην ανάγκη μου;
Α: Ναι, μπορούμε να προσαρμόσουμε το υλικό, προδιαγραφές για τα οπτικά συστατικά σας
με βάση τις ανάγκες σας.
