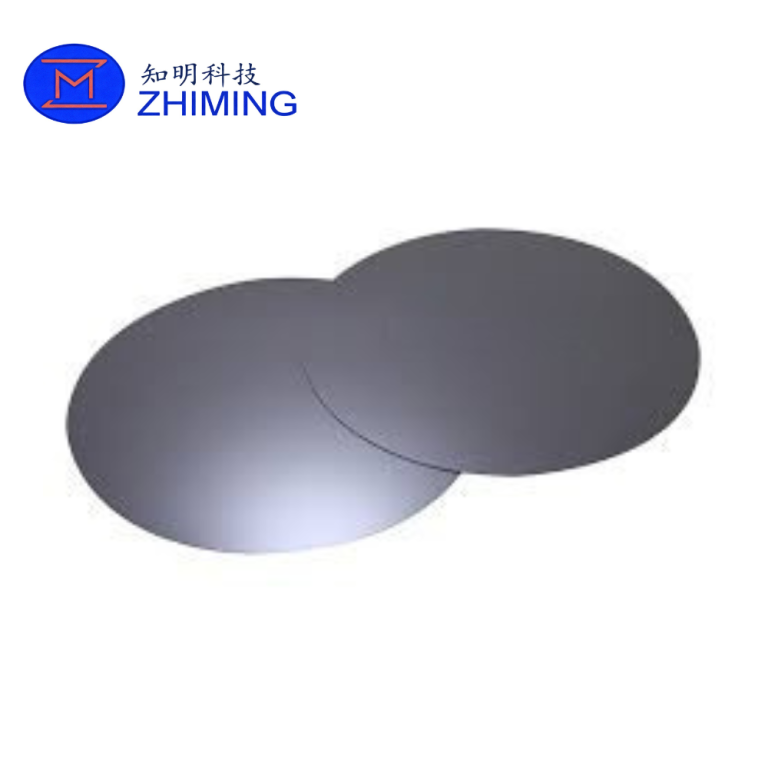

Το SiC Dummy Wafer (Silicon Carbide Carrier Wafer / Process Monitor Wafer) είναι μια γκοφρέτα διεργασίας υψηλής αντοχής που έχει σχεδιαστεί για πιστοποίηση εξοπλισμού ημιαγωγών, καρύκευμα θαλάμου, θερμική σταθεροποίηση, επαλήθευση διαδικασίας και προστασία γκοφρέτας παραγωγής.

Σε αντίθεση με τις γκοφρέτες κατηγορίας συσκευής που χρησιμοποιούνται για την κατασκευή τσιπ, οι εικονικές γκοφρέτες SiC λειτουργούν ως βοηθητικές γκοφρέτες εντός εργαλείων διεργασίας ημιαγωγών για τη διατήρηση της ισορροπίας του θαλάμου, τη βελτιστοποίηση της θερμικής κατανομής και τη βελτίωση της επαναληψιμότητας της διαδικασίας κατά τη διάρκεια προηγμένων εργασιών παραγωγής.

Χάρη στην εξαιρετική θερμική αγωγιμότητα, τη μηχανική αντοχή και τη χημική σταθερότητα του καρβιδίου του πυριτίου, οι εικονικές γκοφρέτες SiC είναι ιδιαίτερα κατάλληλες για σκληρά περιβάλλοντα ημιαγωγών που περιλαμβάνουν υψηλές θερμοκρασίες, έκθεση στο πλάσμα, διαβρωτικές χημικές ουσίες και επαναλαμβανόμενη ανακύκλωση διεργασιών.

Βασικές λειτουργίες των SiC Dummy Wafers

1. Conditioning & Warm-Up θαλάμου

Προτού εισέλθουν οι γκοφρέτες παραγωγής στον θάλαμο διεργασίας, οι εικονικές γκοφρέτες SiC χρησιμοποιούνται για τη σταθεροποίηση της θερμοκρασίας του θαλάμου, της κατανομής ροής αερίου, της πυκνότητας πλάσματος και των συνθηκών πίεσης. Αυτό βοηθά στη μείωση της μετατόπισης της διαδικασίας και βελτιώνει τη συνοχή από γκοφρέτα σε γκοφρέτα.

2. Πιστοποίηση εξοπλισμού & επικύρωση διαδικασίας

Χρησιμοποιούνται ευρέως κατά την εγκατάσταση του εργαλείου, την προληπτική συντήρηση και τη ρύθμιση της συνταγής, οι εικονικές γκοφρέτες SiC επιτρέπουν στους μηχανικούς να επαληθεύουν τη σταθερότητα της διαδικασίας χωρίς να διακινδυνεύουν ακριβά γκοφρέτες παραγωγής.

3. Προστασία γκοφρέτας παραγωγής

Στα συστήματα επεξεργασίας παρτίδων, οι εικονικές γκοφρέτες μπορούν να καταλαμβάνουν αχρησιμοποίητες υποδοχές πλακιδίων για να διατηρούν ομοιόμορφη θερμική φόρτωση και συμμετρία πλάσματος, ελαχιστοποιώντας τις επιπτώσεις στα άκρα και προστατεύοντας τις πολύτιμες γκοφρέτες της συσκευής από αστάθεια ή μόλυνση.

4. Ανάπτυξη Διαδικασιών & Βελτιστοποίηση Συνταγών

Ιδανικό για δοκιμές χάραξης, συντονισμό εναπόθεσης, δοκιμή εμφύτευσης και εφαρμογές αντιστοίχισης θαλάμου όπου απαιτείται επαναλαμβανόμενος κύκλος διεργασιών.

Γιατί να επιλέξετε SiC αντί για Dummy Wafers πυριτίου;

Εξαιρετική θερμική αγωγιμότητα

Το καρβίδιο του πυριτίου προσφέρει θερμική αγωγιμότητα σημαντικά υψηλότερη από το συμβατικό πυρίτιο, επιτρέποντας ταχύτερη μεταφορά θερμότητας και βελτιωμένη ομοιομορφία θερμοκρασίας κατά τη θερμική επεξεργασία.

Αυτό μειώνει:

• Τοπική υπερθέρμανση
• Συγκέντρωση θερμικής καταπόνησης
• Γκοφρέτα στρέβλωση
• Ανομοιομορφία διαδικασίας

Εξαιρετική σταθερότητα σε υψηλές θερμοκρασίες

Το SiC διατηρεί εξαιρετική σταθερότητα διαστάσεων σε υψηλές θερμοκρασίες, καθιστώντας το εξαιρετικά κατάλληλο για:

• Ανόπτηση σε υψηλή θερμοκρασία
• Επιταξία
• LPCVD
• Συστήματα εναπόθεσης ενισχυμένα με πλάσμα

Ανώτερη χημική αντοχή

Το SiC παρουσιάζει εξαιρετική αντοχή σε οξέα, αλκάλια και επιθετικές χημικές ουσίες ημιαγωγών. Οι εναποτιθέμενες μεμβράνες μπορούν συχνά να αφαιρεθούν επιλεκτικά διατηρώντας παράλληλα το υπόστρωμα του πλακιδίου, επιτρέποντας πολλαπλούς κύκλους επαναχρησιμοποίησης.

Άριστη μηχανική αντοχή

Σε σύγκριση με τις συμβατικές γκοφρέτες πυριτίου, το SiC παρέχει:

• Υψηλότερη σκληρότητα
• Καλύτερη αντοχή στη φθορά
• Χαμηλότερη παραμόρφωση υπό πίεση
• Μεγαλύτερη διάρκεια ζωής σε επαναλαμβανόμενη επεξεργασία

Σύγκριση υλικών ιδιοτήτων

Περίληψη Βασικών Πλεονεκτημάτων

• Υψηλότερη θερμική αγωγιμότητα για βελτιωμένη απαγωγή θερμότητας
• Καλύτερη σταθερότητα διαστάσεων κατά την επεξεργασία σε υψηλές θερμοκρασίες
• Ανώτερη αντοχή σε πλάσμα και διαβρωτικά περιβάλλοντα
• Μειωμένη μηχανική παραμόρφωση και παραμόρφωση γκοφρέτας
• Εκτεταμένη διάρκεια ζωής μέσω επαναλαμβανόμενης επαναχρησιμοποίησης

Τυπικές εφαρμογές ημιαγωγών

• Προσόντα εξοπλισμού ημιαγωγών
• Καρύκευμα και κλιματιστικό θαλάμου
• Διαδικασία εντοπισμού σφαλμάτων και επαλήθευσης
• Ζέσταμα γκοφρέτας και θερμική εξισορρόπηση
• Συστήματα χάραξης πλάσματος
• Εξοπλισμός εναπόθεσης CVD και PVD
• Συστήματα εμφύτευσης ιόντων
• Κλίβανοι RTP και ανόπτησης
• Γέμισμα σχισμής γκοφρέτας σε συστήματα παρτίδας
• Δοκιμή επαναληψιμότητας διαδικασίας
• Αξιολόγηση ροής αερίου και θερμικής ομοιομορφίας

Διαθέσιμες Προδιαγραφές

• Διάμετρος: 2” / 4” / 6” / 8” / 12”
• Υλικό: Καρβίδιο του πυριτίου (SiC)
• Επιφάνεια: Γυαλισμένο / Περιτυλιγμένο / Προσαρμοσμένο
• Πάχος: Προσαρμόσιμο
• Προφίλ άκρων: Τυπικό / Στρογγυλεμένο / Προσαρμοσμένο
• Επαναχρησιμοποίηση: Πολλαπλοί κύκλοι διεργασιών
• Προσαρμογή: Διατίθεται κατόπιν αιτήματος

Πλεονεκτήματα για την κατασκευή ημιαγωγών

✔ Βελτιωμένη σταθερότητα θαλάμου
✔ Μειωμένη διακύμανση της διαδικασίας
✔ Ενισχυμένη θερμική ομοιομορφία
✔ Προστασία για γκοφρέτες παραγωγής υψηλής αξίας
✔ Χαμηλότερο αναλώσιμο κόστος μέσω επαναχρησιμοποίησης
✔ Κατάλληλο για επιθετικά περιβάλλοντα ημιαγωγών
✔ Μεγάλη διάρκεια ζωής υπό επαναλαμβανόμενη θερμική ανακύκλωση

FAQ

Ε1: Είναι επαναχρησιμοποιήσιμες οι εικονικές γκοφρέτες SiC;

Ναί. Λόγω της εξαιρετικής χημικής τους αντοχής και της μηχανικής τους αντοχής, οι ομοιόμορφες γκοφρέτες SiC μπορούν συνήθως να επαναχρησιμοποιηθούν πολλές φορές μετά από κατάλληλο καθαρισμό και επιθεώρηση.

Ε2: Ποια εργαλεία ημιαγωγών είναι συμβατά με εικονικές γκοφρέτες SiC;

Χρησιμοποιούνται συνήθως σε:

• Συστήματα χάραξης
• Εξοπλισμός CVD/PVD
• θάλαμοι RTP
• Εργαλεία εμφύτευσης ιόντων
• Κλίβανοι διάχυσης
• Συστήματα καθαρισμού γκοφρέτας

Ε3: Γιατί προτιμώνται οι εικονικές γκοφρέτες SiC για επεξεργασία σε υψηλή θερμοκρασία;

Το SiC παρέχει ανώτερη θερμική αγωγιμότητα, υψηλότερη ακαμψία, χαμηλότερη θερμική παραμόρφωση και καλύτερη αντοχή σε σκληρά περιβάλλοντα επεξεργασίας σε σύγκριση με τα τυπικά πλακίδια πυριτίου.

Ε4: Μπορούν να παρέχονται προσαρμοσμένες διαστάσεις και φινιρίσματα επιφανειών;

Ναί. Η προσαρμοσμένη διάμετρος, το πάχος, ο επίπεδος/εγκοπή προσανατολισμός, ο σχεδιασμός των άκρων και η επιφανειακή επεξεργασία είναι διαθέσιμα σύμφωνα με τις απαιτήσεις του εξοπλισμού.
