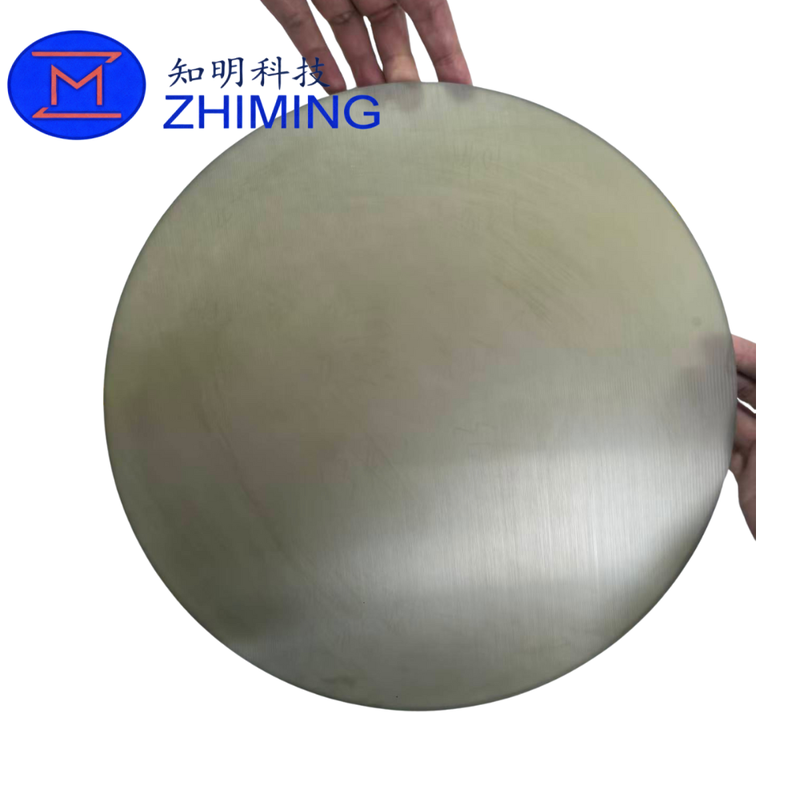

12 ιντσών 300 mm 4H-N SiC υποστρώμα για την κατασκευή ημιαγωγών ισχύος

1Γενική εικόνα του προϊόντος

Το υπόστρωμα από καρβίδιο του πυριτίου (SiC) μήκους 12 ιντσών (300 mm) είναι ένα υλικό ημιαγωγών μεγάλου διαμέτρου με ευρύ εύρος ζώνης που έχει σχεδιαστεί για την προηγμένη ηλεκτρονική ισχύος και την κατασκευή συσκευών υψηλής συχνότητας.Σε σύγκριση με τα συμβατικά σφαιρίδια SiC των 6 και 8 ιντσών, το μορφότυπο 12 ιντσών αυξάνει σημαντικά την χρησιμοποιήσιμη περιοχή πλακέτας, επιτρέποντας υψηλότερη απόδοση συσκευής ανά πλακέτα, βελτιωμένη αποτελεσματικότητα παραγωγής και μειωμένο κόστος ανά πετσέτα.

Η παρούσα προδιαγραφή καλύπτει τρεις κατηγορίες υποστρώματος:

• Κατηγορία παραγωγής 4H SiC τύπου N

• 4H SiC τύπου N για εικονικά

• Κατηγορία παραγωγής 4H SiC ημιμονωτικών (SI)

Οι κατηγορίες αυτές υποστηρίζουν εφαρμογές που κυμαίνονται από την βαθμονόμηση εξοπλισμού και την ανάπτυξη διαδικασιών έως την παραγωγή συσκευών υψηλής αξιοπιστίας.

2. Χαρακτηριστικά υλικού

4H SiC (τύπου N)

Το καρβίδιο του πυριτίου 4H-N είναι ένα υλικό ημιαγωγών με ευρύ εύρος ζώνης με εξαγωνική κρυσταλλική δομή, το οποίο περιέχει νιτρογόνο, με εύρος ζώνης περίπου 3,26 eV. Διαθέτει:

• Υψηλή ένταση ηλεκτρικού πεδίου διάσπασης

• Υψηλή θερμική αγωγιμότητα

• Σταθερή ηλεκτρική αγωγή

• Εξαιρετική απόδοση σε υψηλές θερμοκρασίες και υψηλή τάση

Τα υποστρώματα SiC τύπου N 4H-N χρησιμοποιούνται ευρέως σε κατακόρυφες συσκευές ισχύος, όπως τα SiC MOSFET και οι διόδοι Schottky.

4H SiC (ημιμόνωση)

Τα ημιμονωτικά υποστρώματα 4H SiC παρουσιάζουν εξαιρετικά υψηλή αντίσταση και εξαιρετική ηλεκτρική μόνωση.και ηλεκτρονικές εφαρμογές υψηλής συχνότητας όπου απαιτείται χαμηλή παράσιτη αγωγιμότητα και υψηλή ακεραιότητα σήματος.

3Κρυστάλλινη ανάπτυξη και διαδικασία κατασκευής

Τα υποστρώματα SiC 12 ιντσών καλλιεργούνται με τη μέθοδο Physical Vapor Transport (PVT).Το υλικό προέλευσης SiC υψηλής καθαρότητας υποβάλλεται υπό υψηλές θερμοκρασίες και υπό ελεγχόμενες συνθήκες κενού και επανακρυσταλλώνεται σε ένα ακριβώς προσανατολισμένο κρύσταλλο σπόρωνΜε τον προσεκτικό έλεγχο του θερμικού πεδίου και του περιβάλλοντος ανάπτυξης, επιτυγχάνεται ομοιόμορφη κρυσταλλική ποιότητα και χαμηλή πυκνότητα ελαττωμάτων σε ολόκληρο το πλάσμα των 300 mm.

Μετά την ανάπτυξη των κρυστάλλων, τα πλακίδια υποβάλλονται σε κοπή ακριβείας, έλεγχο πάχους, επεξεργασία άκρων και τελική επιφάνεια.το Si-face υποβάλλεται σε επεξεργασία με χημική μηχανική γυάλωση (CMP) ή άλεση για να επιτευχθεί ομοιότητα, απαίτηση τραχύτητας και γεωμετρίας για την κατασκευή ημιαγωγών.

4. Πίνακας προδιαγραφών 12 ιντσών SiC υποστρώματος

5. Ελέγχος ποιότητας και επιθεώρηση

Όλες οι πλάκες ελέγχονται με τη χρήση μεθόδων μετρολογίας και οπτικής επιθεώρησης που είναι πρότυπα στη βιομηχανία, συμπεριλαμβανομένης της μέτρησης της γεωμετρίας της επιφάνειας, της ηλεκτρικής χαρακτηριστικής, της οπτικής επαλήθευσης και της οπτικής επαλήθευσης.Έλεγχος πολωμένου φωτός για την αξιολόγηση πολυτύπουΧρησιμοποιούνται καθορισμένες ζώνες αποκλεισμού άκρων για να εξασφαλιστεί συνεπής απόδοση επεξεργασίας συσκευής.

6Τυπικές εφαρμογές

• Ηλεκτρονική ενέργεια:
  Μετατροπείς και μετατροπείς

• Ηλεκτρικά οχήματα και νέα ενεργειακά συστήματα:
  Μετατροπείς έλξης, ενσωματωμένοι φορτιστές (OBC), μετατροπείς συνεχούς ρεύματος, υποδομή ταχείας φόρτισης

• Συσκευές ραδιοσυχνοτήτων και υψηλής συχνότητας:
  Σταθμοί βάσης 5G, συστήματα ραντάρ, δορυφορικές επικοινωνίες

• Βιομηχανικό και υποδομικό εξοπλισμό:
  Δίκτυα ηλεκτρικής ενέργειας υψηλής τάσης, βιομηχανική αυτοματοποίηση, κινητήρες

• Αεροδιαστημική και Άμυνα:
  Ηλεκτρονική υψηλής θερμοκρασίας και εφαρμογές σε ακραίες συνθήκες

7. Ενημερωτικά ερωτήματα

Ε1: Ποιος είναι ο σκοπός των πλακιδίων Dummy Grade τύπου N;
Α: Τα πλακάκια Dummy Grade χρησιμοποιούνται για τη ρύθμιση εξοπλισμού, την βαθμονόμηση εργαλείων και την επαλήθευση της διαδικασίας, συμβάλλοντας στη μείωση του κόστους κατά την ανάπτυξη της διαδικασίας.

Ε2: Γιατί είναι πλεονεκτικό ένα υπόστρωμα SiC 12 ιντσών;
Α: Το μορφότυπο 12 ιντσών αυξάνει την έκταση του πλακιδίου και την παραγωγή τσιπ ανά πλακιδίο, βελτιώνοντας την αποτελεσματικότητα της κατασκευής και μειώνοντας το κόστος ανά συσκευή.

Ερ: Μπορούν να προσαρμοστούν οι προδιαγραφές;
Α: Ναι. Το πάχος, η επεξεργασία της επιφάνειας, η μέθοδος σήμανσης και τα κριτήρια επιθεώρησης μπορούν να προσαρμοστούν κατόπιν αιτήματος.
