Προσαρμοσμένοι οπτικοί θόλοι από μονοκρυσταλλικό ζαφείρι, προστατευτικό παράθυρο από ζαφείρι

Προσαρμοσμένοι Οπτικοί Θόλοι Ζαφειριού Μονοκρυσταλλικού Ζαφειριού Παράθυρο Προστασίας Ζαφειριού

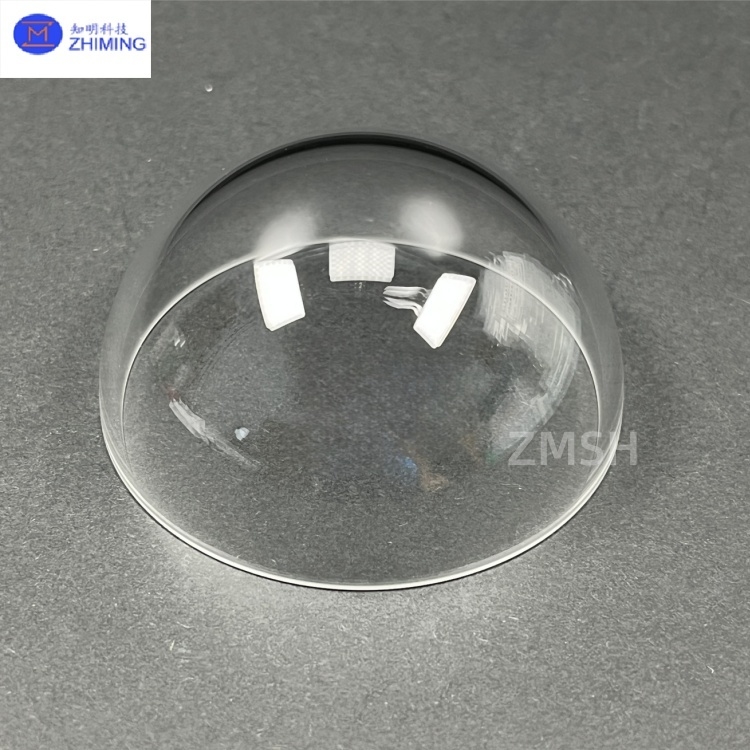

Ένας θόλος ζαφειριού είναι ένα ημισφαιρικό ή υπερ-ημισφαιρικό οπτικό παράθυρο κατασκευασμένο από συνθετικό μονοκρυσταλλικό ζαφείρι (α-Al₂O₃). Δεν παράγεται από φυσικό ζαφείρι, αλλά κατασκευάζεται χρησιμοποιώντας κρυστάλλους ενιαίου κρυστάλλου οξειδίου του αργιλίου υψηλής καθαρότητας μέσω συγκεκριμένων τεχνικών ανάπτυξης κρυστάλλων και εξαιρετικά ακριβούς οπτικής επεξεργασίας. Είναι η προτιμώμενη επιλογή για τις πιο απαιτητικές εφαρμογές σε οπτικά συστήματα υψηλής τεχνολογίας.

Σχεδιασμένος για ακραία περιβάλλοντα, ο θόλος ζαφειριού είναι ένα προηγμένο οπτικό προστατευτικό κάλυμμα. Η ημισφαιρική του δομή παρέχει το ευρύτερο δυνατό οπτικό πεδίο (FOV) για εσωτερικούς αισθητήρες απεικόνισης ή οπτικά συστήματα, ελαχιστοποιώντας παράλληλα την αεροδυναμική αντίσταση.

1. Βασικό Υλικό: Το υλικό είναι συνθετικό ζαφείρι ενιαίου κρυστάλλου. Δεν είναι ένας τύπος γυαλιού, αλλά ένα υλικό ενιαίου κρυστάλλου με συγκεκριμένους προσανατολισμούς κρυστάλλων. Αυτό σημαίνει ότι οι μηχανικές και οπτικές του ιδιότητες δεν είναι εξ ολοκλήρου ισότροπες και πρέπει να βελτιστοποιούνται μέσω επεξεργασίας προσανατολισμένης στον κρύσταλλο.
2. Διαδικασία Κατασκευής: Μεγάλα στελέχη ζαφειριού αναπτύσσονται αρχικά χρησιμοποιώντας τη Μέθοδο Ανταλλαγής Θερμότητας (HEM) ή τη μέθοδο Czochralski. Στη συνέχεια, υποβάλλονται σε προσανατολισμό, κοπή, τραχύ λείανση, λεπτή λείανση και, τέλος, ακριβή στίλβωση με σκόνη διαμαντιού. Η επεξεργασία ενός ημισφαιρίου σε υψηλή οπτική ποιότητα, ειδικά η στίλβωση της εσωτερικής επιφάνειας, είναι τεχνολογικά δύσκολη και δαπανηρή.
3. Σκοπός Σχεδιασμού: Αναπτύχθηκε για να καλύψει τις απαιτήσεις παρατήρησης και προστασίας σε περιβάλλοντα υψηλής ταχύτητας, υψηλής πίεσης, υψηλής θερμοκρασίας ή υψηλής διάβρωσης, όπου το παραδοσιακό οπτικό γυαλί αποτυγχάνει. Δεν είναι απλώς ένα «παράθυρο», αλλά το κορυφαίο «θωρακισμένο» ολόκληρου του οπτικού συστήματος.

Χαρακτηριστικά Θόλου Ζαφειριού

Οι ιδιότητες του θόλου ζαφειριού προέρχονται σχεδόν εξ ολοκλήρου από τη δομή του ενιαίου κρυστάλλου και τη χημική του σύνθεση, καθιστώντας το να ξεχωρίζει μεταξύ πολλών υλικών:

1. Εξαιρετικά Υψηλή Σκληρότητα Επιφάνειας & Αντοχή σε Γρατσουνιές:

• Σκληρότητα Mohs του θόλου ζαφειριού 9, δεύτερη μόνο μετά το διαμάντι. Αυτό σημαίνει ότι είναι σχεδόν αδιαπέραστο από γρατσουνιές από άμμο, θραύσματα ή άλλα σωματίδια, διατηρώντας την οπτική διαύγεια για μεγάλα χρονικά διαστήματα χωρίς συχνή αντικατάσταση.

2. Εξαιρετική Διέλευση Ευρέος Φάσματος:

• Ο θόλος ζαφειριού διαθέτει ένα πολύ ευρύ φάσμα μετάδοσης, από υπεριώδες (περίπου 0,15 μm) έως μεσαίου υπέρυθρου (περίπου 5,5 μm) μήκη κύματος. Αυτό το καθιστά κατάλληλο όχι μόνο για απεικόνιση ορατού φωτός, αλλά και για οπτικά συστήματα UV και IR.

3. Εξαιρετική Αντοχή σε Πίεση & Κρούση:

• Ο θόλος ζαφειριού έχει εξαιρετικά υψηλή αντοχή σε θλίψη, ικανός να αντέχει τεράστια υδροστατική πίεση (π.χ., για υποβρύχια βαθιάς θάλασσας). Η δομική του ακεραιότητα του επιτρέπει επίσης να αντιστέκεται στην πρόσκρουση από σταγονίδια νερού, άμμο, ακόμη και χτυπήματα από πουλιά κατά τη διάρκεια πτήσης υψηλής ταχύτητας.

4. Εξαιρετική Χημική Αδράνεια & Θερμική Σταθερότητα:

• Ο θόλος ζαφειριού είναι αδιάλυτος στο νερό, ανθεκτικός σε ισχυρά οξέα και αλκάλια και εξαιρετικά σταθερός στο θαλασσινό νερό. Με σημείο τήξης τόσο υψηλό όσο 2050°C και χαμηλό συντελεστή θερμικής διαστολής, διατηρεί τη σταθερότητα των διαστάσεων σε υψηλές θερμοκρασίες χωρίς να μαλακώνει ή να παραμορφώνεται όπως το γυαλί.

5. Χαμηλή Θερμική Ακτινοβολία:

• Ο θόλος ζαφειριού παρουσιάζει χαμηλή αυτο-εκπομπή στη μεσαία υπέρυθρη ζώνη, η οποία είναι κρίσιμη για συστήματα υπέρυθρης καθοδήγησης και θερμικής απεικόνισης. Αυτό αποτρέπει τον θερμικό θόρυβο που δημιουργείται από τον ίδιο τον θόλο από το να παρεμβαίνει στην ποιότητα απεικόνισης των εσωτερικών αισθητήρων.

Εφαρμογές Θόλου Ζαφειριού

Οι εφαρμογές των θόλων ζαφειριού επικεντρώνονται σχεδόν αποκλειστικά σε στρατιωτικούς, αεροδιαστημικούς και πρωτοποριακούς επιστημονικούς ερευνητικούς τομείς:

• Ηλεκτρο-οπτικά Pods & Συστήματα Υπέρυθρης Αναζήτησης και Παρακολούθησης (IRST):

Οι θόλοι ζαφειριού χρησιμοποιούνται ως προστατευτικά παράθυρα στο μπροστινό μέρος των ηλεκτρο-οπτικών pods σε στρατιωτικά αεροσκάφη, UAVs ή ναυτικά σκάφη. Η υψηλή τους αντοχή αντέχει σε κρούσεις κατά τη διάρκεια πτήσης υψηλής ταχύτητας, ενώ η υψηλή μετάδοση και η χαμηλή αυτο-εκπομπή εξασφαλίζουν καθαρή και ακριβή απεικόνιση στόχου για εσωτερικούς αισθητήρες IR και ηλεκτρο-οπτικούς.

• Αναζητητές Πυραύλων:

Ένα κρίσιμο συστατικό των υπέρυθρων αναζητητών σε πυραύλους αέρος-αέρος και επιφανείας-αέρος. Το αεροδυναμικό σχήμα του θόλου μειώνει την αντίσταση πτήσης και η αντοχή του σε υψηλές θερμοκρασίες του επιτρέπει να αντέχει στη θέρμανση που προκαλείται από την τριβή του αέρα κατά τη διάρκεια πτήσης πυραύλων υψηλής ταχύτητας, αποτρέποντας την απώλεια σήματος στόχου λόγω «θερμικού φραγμού».

• Εξοπλισμός Εξερεύνησης Βαθιάς Θάλασσας:

Θόλοι ζαφειριού που χρησιμοποιούνται ως παράθυρα παρατήρησης ή περιβλήματα κάμερας για υποβρύχια βαθιάς θάλασσας και τηλεκατευθυνόμενα οχήματα (ROVs). Η εξαιρετική τους αντοχή στην πίεση και η αντοχή στη διάβρωση παρέχουν προστασία για κάμερες και αισθητήρες σε βάθη αρκετών χιλιάδων μέτρων.

• Παράθυρα Υψηλής Πίεσης & Προστασία Αισθητήρων:

Σε βιομηχανικές ρυθμίσεις, χρησιμοποιούνται ως φεγγίτες σε ακραία περιβάλλοντα υψηλής πίεσης, υψηλής θερμοκρασίας ή διαβρωτικά, όπως χημικοί αντιδραστήρες και συστήματα οξείδωσης υπερκρίσιμου νερού.

• Εξοπλισμός Επιστημονικής Έρευνας Υψηλής Τεχνολογίας:

Οι θόλοι ζαφειριού χρησιμοποιούνται σε εξειδικευμένες οπτικές πειραματικές διατάξεις, θαλάμους δειγμάτων φασματόμετρων ή επιστημονικά όργανα που απαιτούν εξαιρετικά ευρύ οπτικό πεδίο και υψηλή ανθεκτικότητα.

Συστάσεις σχετικών προϊόντων

1. Al2O3 Sapphire Dome K9 Glass Hardness Mohs9 High Pressure Resistivity Optical Windows

2. Al2O3 Single Crystal 99.999% Sapphire Dome Infrared Light Optical Window Mohs9

1. Ε: Για τι χρησιμοποιείται ένας θόλος ζαφειριού;
    Α: Ένας θόλος ζαφειριού χρησιμοποιείται κυρίως ως ένα εξαιρετικά ανθεκτικό οπτικό παράθυρο για την προστασία ευαίσθητων καμερών και αισθητήρων σε πυραύλους, υποβρύχια οχήματα και στρατιωτικά αεροσκάφη από σκληρά περιβάλλοντα όπως υψηλή πίεση, τριβή και ακραίες θερμοκρασίες.

2. Ε: Γιατί χρησιμοποιείται ζαφείρι για θόλους;
    Α: Το ζαφείρι χρησιμοποιείται για θόλους επειδή προσφέρει έναν μοναδικό συνδυασμό εξαιρετικής σκληρότητας (αντοχή σε γρατσουνιές), ευρείας οπτικής μετάδοσης από UV έως IR και υψηλής δομικής αντοχής, που είναι κρίσιμα για την επιβίωση απαιτητικών αεροδιαστημικών και θαλάσσιων εφαρμογών.
