Ράβδοι ζαφειριού, κώνοι φωτός, ράβδοι ζαφειριού εκκένωσης, εξειδικευμένες για εξοπλισμό ημιαγωγών

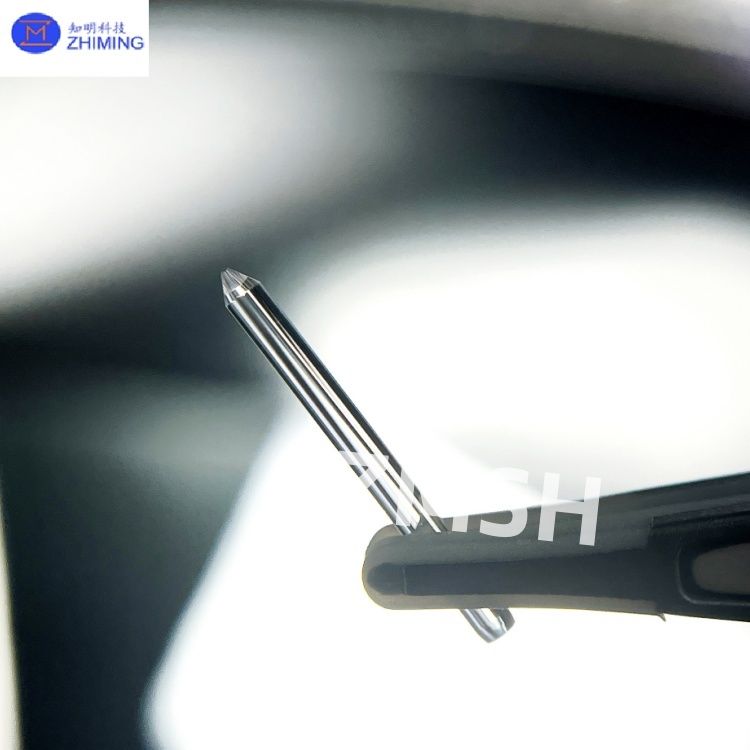

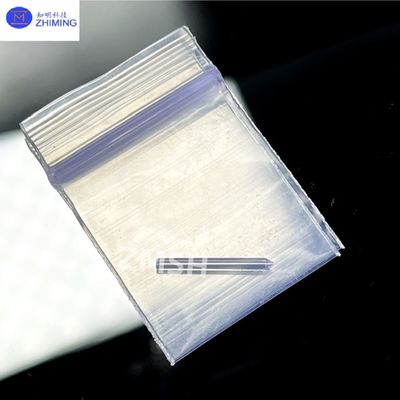

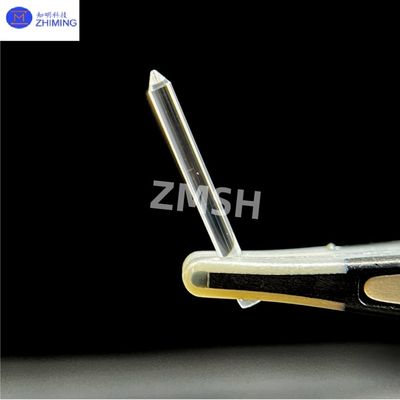

Οι βελόνες εκκένωσης ζαφειριού είναι εξειδικευμένα οπτικά εξαρτήματα που κατασκευάζονται από μονόκρυστα οξείδιο του αργιλίου υψηλής καθαρότητας (Al₂O₃ καθαρότητας ≥99,99%). Ως επαγγελματίας κατασκευαστής οπτικών εξαρτημάτων, η ZMSH διατηρεί πλήρεις γραμμές παραγωγής για την ανάπτυξη κρυστάλλων, την κατεργασία ακριβείας και την εναπόθεση επιστρώσεων. Τα προϊόντα κατασκευάζονται με προηγμένη τεχνολογία EFG (Edge-defined Film-fed Growth), παρουσιάζοντας εξαιρετική αξονική οπτική ομοιομορφία και συνέπεια ακτινικής δείκτη διάθλασης. Ο μοναδικός κωνικός σχεδιασμός επιτρέπει την αποτελεσματική σύζευξη δέσμης, την επέκταση ή τις λειτουργίες εστίασης, καθιστώντας το ένα κρίσιμο εξάρτημα σε προηγμένα οπτικά συστήματα.
Τεχνικές παράμετροι βελόνες εκκένωσης ζαφειριού
|
Κατηγορία παραμέτρων
|
Προδιαγραφές
|
|
Διαστάσεις
|

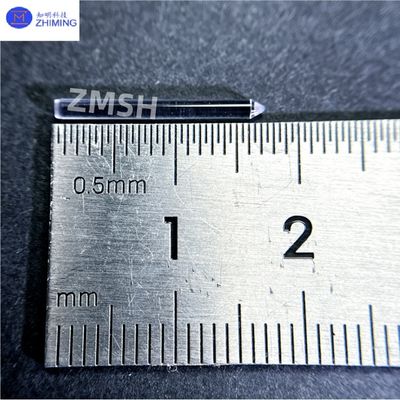

Διάμετρος εισόδου Φ0,5-10mm, διάμετρος εξόδου Φ1-25mm, μήκος 10-200mm
|
|
Υλικό
|
Al₂O₃ καθαρότητας ≥99,99%
|
|
Προσανατολισμός κρυστάλλου
|
Άξονας C/<1120> απόκλιση προσανατολισμού ±0,5°, προσαρμόσιμος για άλλους προσανατολισμούς
|
|
Επιλογές επίστρωσης
|
Αντιανακλαστικό UV (200-400nm), ευρυζωνικό IR (3-5μm), υψηλής ανάκλασης (>98%@10.6μm)
|
|
Οπτική απόδοση
|
Αριθμητικό άνοιγμα NA 0,15-0,22 (ρυθμιζόμενο), απώλεια μετάδοσης <0,1dB/cm@1550nm
|
Βασικά χαρακτηριστικά των βελόνες εκκένωσης ζαφειριού
1. Ανώτερη οπτική απόδοση: Εύρος λειτουργικού μήκους κύματος 0,17-5,5μm (βαθύ UV έως μέσο IR), βελόνες εκκένωσης ζαφειριού με ≥85% διαπερατότητα στα 633nm μετά από διπλής όψης στίλβωση
2. Εξαιρετική θερμική σταθερότητα: Συντελεστής θερμικής διαστολής μόνο 5,3×10⁻⁶/K (RT έως 1000°C), οι βελόνες εκκένωσης ζαφειριού είναι ικανές να αντέχουν στην ακτινοβολία λέιζερ υψηλής ισχύος
3. Εξαιρετική μηχανική αντοχή: Σκληρότητα Mohs 9, αντοχή σε κάμψη που υπερβαίνει τα 700MPa
4. Εξαιρετική ποιότητα επιφάνειας: Οι βελόνες εκκένωσης ζαφειριού εξασφαλίζουν χαμηλή απώλεια σκέδασης φωτός
5. Έλεγχος γεωμετρικής ακρίβειας: Η ανοχή γωνίας κώνου διατηρείται αυστηρά εντός ±0,5°, κάθετη όψη άκρου <5 arc-min
Κύριες εφαρμογές των βελόνες εκκένωσης ζαφειριού
1. Τεχνολογία λέιζερ
- Συστήματα διαμόρφωσης δέσμης για λέιζερ υψηλής ισχύος, οι βελόνες εκκένωσης ζαφειριού μετατρέπουν τις δέσμες Gaussian σε δέσμες flat-top με >90% ομοιομορφία
- Μετατροπείς λειτουργίας για λέιζερ ινών, βελτιώνοντας σημαντικά την ποιότητα της δέσμης
2. Οπτική επικοινωνία ινών
- Συσκευές μετατροπής λειτουργίας σε οπτικές μονάδες 400G, μειώνοντας αποτελεσματικά τη διασπορά μετάδοσης
- Συστήματα σύζευξης αντλίας για EDFA (Ενισχυτές ινών με δόμηση ερβίου), οι βελόνες εκκένωσης ζαφειριού ενισχύουν την απόδοση μετατροπής ενέργειας
3. Βιοϊατρικές συσκευές
- Βασικά εξαρτήματα καθοδήγησης φωτός για ενδοσκόπια υψηλής ποιότητας, βελόνες εκκένωσης ζαφειριού ανθεκτικές στην αποστείρωση με αυτόκαυστο
- Βασικά οπτικά στοιχεία σε συστήματα OCT (Οπτική τομογραφία συνοχής)
4. Βιομηχανικά όργανα επιθεώρησης
- Οπτικές διεπαφές εισόδου για φασματόμετρα, βελτιώνοντας την απόδοση συλλογής σήματος
- Εξαρτήματα καθοδήγησης φωτός για συστήματα επιθεώρησης όρασης ακριβείας
Υπηρεσίες της ZMSH βελόνες εκκένωσης ζαφειριού
Η ZMSH παρέχει ολοκληρωμένες βελόνες εκκένωσης ζαφειριού λύσεις:
- Κατασκευή κατά παραγγελία: Υποστήριξη για ειδικές διαστάσεις και σύνθετες γεωμετρίες, συμπεριλαμβανομένων ασύμμετρων κώνων
- Κατεργασία ακριβείας: Εξοπλισμένο με εξοπλισμό λείανσης και στίλβωσης εξαιρετικής ακρίβειας για ποιότητα επιφάνειας νανομέτρων
- Επαγγελματικές υπηρεσίες επίστρωσης: Διάφορες λειτουργικές οπτικές επιστρώσεις από UV έως IR μήκη κύματος
- Τεχνική υποστήριξη: Αφοσιωμένη ομάδα οπτικών μηχανικών που παρέχει υποστήριξη πλήρους διαδικασίας από το σχεδιασμό έως την εφαρμογή
- Διασφάλιση ποιότητας: Αυστηρή δοκιμή οπτικής απόδοσης με πλήρεις αναφορές δοκιμών για κάθε παρτίδα
Ερωτήσεις και απαντήσεις βελόνες εκκένωσης ζαφειριού
1. Ε: Για τι χρησιμοποιούνται οι βελόνες εκκένωσης ζαφειριού σε συστήματα λέιζερ;
Α: Οι βελόνες εκκένωσης ζαφειριού χρησιμοποιούνται κυρίως για τη διαμόρφωση δέσμης και τη μετατροπή λειτουργίας σε λέιζερ υψηλής ισχύος για τη βελτίωση της ποιότητας και της ομοιομορφίας της δέσμης.
2. Ε: Γιατί να επιλέξετε ζαφείρι αντί χαλαζία για οπτικούς κώνους;
Α: Το ζαφείρι προσφέρει ανώτερη σκληρότητα, θερμική σταθερότητα και χημική αντοχή σε σύγκριση με τον χαλαζία, καθιστώντας το ιδανικό για απαιτητικές οπτικές εφαρμογές.
Ετικέτες: #Ράβδοι ζαφειριού ακριβείας, #Κώνος φωτός ζαφειριού, #Al₂O₃ 99,999%, #Διαπερατότητα≥80%, #Κοπή ακριβείας, #Οπτικής ποιότητας, #Ra≤0,5nm, #Βελόνες εκκένωσης ζαφειριού
