Προσαρμοσμένα σχήματα Κουάρτζιο οπτικό γυαλί παράθυρα Δυνατότητα 8,3 mm Ανώτατος δείκτης διάθλασης

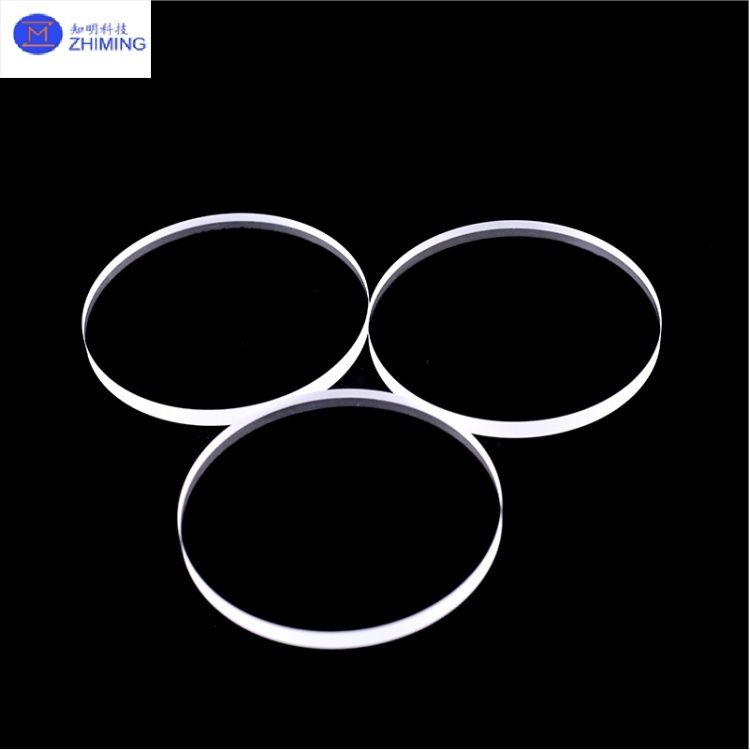

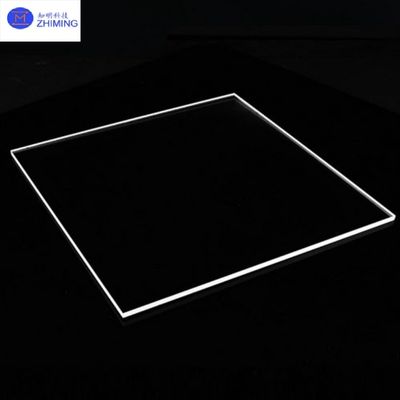

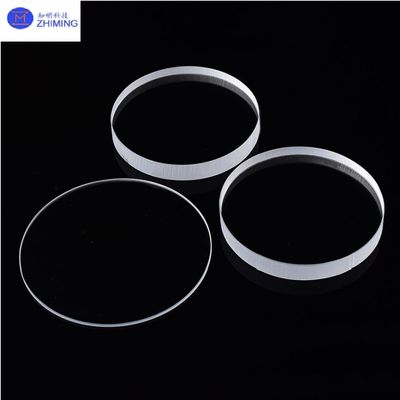

Το οπτικό παράθυρο κουαρτζού ( πάχος 8,3 mm) είναι κατασκευασμένο με ακρίβεια από υψηλής καθαρότητας λιωμένο πυρίτιο (SiO2), προσφέροντας εξαιρετική οπτική διαφάνεια, θερμική σταθερότητα και χημική αδράνεια.Σχεδιασμένα για απαιτητικές εφαρμογές σε προηγμένα συστήματα λέιζερ, κατασκευή ημιαγωγών και παρατήρηση κενού, το προϊόν αυτό υποστηρίζει προσαρμοσμένες γεωμετρίες (κύκλωμα, τετράγωνο, ακανόνιστα σχήματα) και πολύπλοκες δομές (διάνοιγμα, βέλος άκρες,(π.χ. σχήματα) για την κάλυψη των διαφόρων αναγκών οπτικής ολοκλήρωσηςΣυμπληρωματικά προϊόντα περιλαμβάνουν πρίσμα κουαρτς, φίλτρα και φακούς.
Προδιαγραφές του οπτικού παραθύρου του κουαρτζού (πλάτος 8,3 mm)
| Παράμετρος |
Αξία/Περιγραφή |
| Υλικό |
Συσταμένο πυρίτιο |
| Δάχος |
8.3 mm |
| Διάμετρος/Μέγεθος |
Προσαρμόσιμη |
| Ποιότητα της επιφάνειας |
60/40 και άνω |
| Πεδίο μετάδοσης |
190 nm ~ 2500 nm |
| Δείκτης κάμψης (@587.6 nm) |
1.458 |
| Επιφανειακή επίπεδεια |
λ/4 @ 632,8 nm |
| Παράλληλος |
< 3 λεπτά τόξου |
| Επιλογές επικάλυψης |
Επικάλυψη AR, ανακλαστική επικάλυψη κλπ. |
Χαρακτηριστικά του προϊόντος οπτικό παράθυρο κουαρτζίου (ώρος 8,3 mm)
1Οπτική απόδοση.
- Ευρεία Φασματική Διαβίβαση: > 90% διαβίβαση στα υπεριώδη (170~2500 nm) και τα υπέρυθρα (μέχρι 3500 nm), βελτιστοποιημένα για εφαρμογές UV-Vis-NIR.
- Χαμηλό Φως Διαστρέβλωσης: Επιτυγχάνει επίπεδη επιφάνεια λ/10 (ελέγχεται με ιντερφερόμετρία Zygo) και Ra < 1 nm (μικροσκόπηση ατομικής δύναμης), ελαχιστοποιώντας τη διάσπαση και την στρέβλωση του φωτός.
2Θερμική ανθεκτικότητα
- Αντοχή σε υψηλές θερμοκρασίες: λειτουργεί συνεχώς στους 1100 ° C και αντέχει σε θερμικά σοκ (1100 ° C → θερμοκρασία δωματίου χωρίς ρωγμές).
- Υπερ-χαμηλή CTE: συντελεστής θερμικής διαστολής 0,55×10−6/°C (25×300°C), εξασφαλίζοντας σταθερότητα διαστάσεων σε ακραίες θερμικές κυκλίες.
3Μηχανική και χημική αντοχή
- Δυνατότητα και αντοχή: Δυνατότητα Mohs 7 και αντοχή στην συμπίεση 1100 MPa, ανθεκτική σε μηχανική υγρασία και σε περιβάλλον υψηλής πίεσης.
- Χημική ανθεκτικότητα: Αδιαπέραστη σε οξέα (εκτός από το HF) και οργανικούς διαλύτες, επικυρωμένη σε ημιαγωγούς με υγρασία και χημική εναπόθεση ατμών (CVD).
4. Ποιότητα της επιφάνειας
- Υπερ-φτιαγμένο φινίρισμα: Ακαμψία επιφάνειας <1 nm (Ra) και προδιαγραφή γρατζουνίσματος/σκαφής 40/20, κρίσιμη για απεικόνιση υψηλής ανάλυσης και οπτική λέιζερ.
Χρησιμοποιήσεις του κουαρτζούοπτικό παράθυρο (πλάτος 8,3 mm)
1- Συστήματα λέιζερ.
· Λάιζερ παράθυρα εξόδου: χρησιμεύουν ως προστατευτικές διεπαφές για λέιζερ CO2 (10,6 μm) και υπερταχύτατα λέιζερ (φεμτοδευτερολέπτων παλμοί), μετριοποιώντας τη θερμική φακό και την στρέβλωση της δέσμης.
· Προστασία από υπεριώδεις ακτινοβολίες με λέιζερ: Προστασία ευαίσθητων εξαρτημάτων σε συστήματα λιθογραφίας και μικροεπεξεργασίας από την υποβάθμιση που προκαλείται από την υπεριώδη ακτινοβολία.
2. Παραγωγή ημιαγωγών
· Πλασματικά παράθυρα παρατήρησης: Επιτρέπει την παρακολούθηση σε πραγματικό χρόνο των διαδικασιών χαρακτικής πλάσματος στην κατασκευή πλακών, διατηρώντας την ακεραιότητα του κενού και την οπτική διαύγεια.
· Κύρια σημεία παρακολούθησης της αίθουσας CVD: Παρακολούθηση της ομοιομορφίας των αποθέσεων λεπτών μεμβράνων, ενώ παράλληλα αντίσταση σε διαβρωτικά υποπροϊόντα (π.χ. SiCl4, NF3).
3. Κενό και περιβάλλον υψηλής ακτινοβολίας
· Σύγχροτρονικά παράθυρα ακτινοβολίας: Μεταδίδουν σκληρές ακτίνες Χ (μέχρι 35 keV) με ελάχιστη απορρόφηση σε επιταχυντές σωματιδίων και λέιζερ ελεύθερων ηλεκτρονίων.
· Παρακολούθηση συστήματος κενού: παρέχει ορατότητα σε θάλαμους υψηλού κενού χωρίς να θέτει σε κίνδυνο την ακεραιότητα της πίεσης.
- Δεν ξέρω.
4- Αναλυτικά όργανα.
· Διάγραμμα δείγματος φασματομετρητή: Διασφάλιση επίπεδης φασματικής απόκρισης για τη φασματοσκόπηση Raman, FTIR και UV-Vis, υποστηρίζοντας τον χαρακτηρισμό υλικών.
· Κρατητές δείγματος XRD: Διατηρούν την κρυσταλλογραφική ευθυγράμμιση κατά την ανάλυση διάσπασης.
5. Άμυνα και Αεροδιαστημική
· Υπερηχητικά παράθυρα οχημάτων: Αντιστέκονται σε θερμικές κλίσεις άνω των 1000°C/s και δόσεις ακτινοβολίας > 106 rad.
· Συστήματα όπλων λέιζερ: Προστατεύουν τα οπτικά εξαρτήματα του τρένου από παλμούς λέιζερ υψηλής ενέργειας (100 kW1 MW).
Υπηρεσία της ZMSH
Η ZMSH Precision Optics ειδικεύεται στην έρευνα και ανάπτυξη και την κατασκευή οπτικών εξαρτημάτων υψηλής ακρίβειας από χαλαζία, με βασικά προϊόντα που περιλαμβάνουν οπτικά παράθυρα από χαλαζία (κυρίως παραλλαγές πάχους 8,3 mm),Πρίσμα, φίλτρα και φακούς, όλα κατασκευασμένα από υψηλής καθαρότητας λιωμένο πυρίτιο για εξαιρετική οπτική διαφάνεια, θερμική σταθερότητα και χημική αδράνεια. Προσφέροντας εκτεταμένες δυνατότητες προσαρμογής από τα τυποποιημένα κυκλικά / τετραγωνικά σχήματα σε ακανόνιστες / σύνθετες γεωμετρίες (με τρύπες, βελοειδείς άκρες,Το ZMSH εξυπηρετεί διάφορες βιομηχανικές ανάγκες σε όλα τα συστήματα λέιζερ., εξοπλισμός ημιαγωγών, παρατήρηση κενού, αναλυτικά όργανα και εφαρμογές στον τομέα της άμυνας/αεροδιαστήματος. Οι υπηρεσίες περιλαμβάνουν πλήρη υποστήριξη του κύκλου ζωής: από την εξατομικευμένη κατασκευή (επεξεργασία CNC, γυάλωση, επικάλυψη με AR/HR/dichroic films), μετρολογία (επιφανειακή επίπεδεια, δοκιμές μετάδοσης),και ταχεία κατασκευή πρωτοτύπων για την κλιμακώμενη μαζική παραγωγή, συμπληρώνεται από τεχνική συμβουλευτική σχετικά με την επιλογή υλικών και τη βελτιστοποίηση της επεξεργασίας επιφάνειας για τη διασφάλιση της βέλτιστης ολοκλήρωσης του συστήματος.
