Προσαρμοσμένες πλάκες διατρητών με σχήμα κουάρτζου Πίνακες πυριτίου οπτικής σύντηξης

Προσαρμοσμένες πλάκες διατρητών με σχήμα κουάρτζου Πίνακες πυριτίου οπτικής σύντηξης

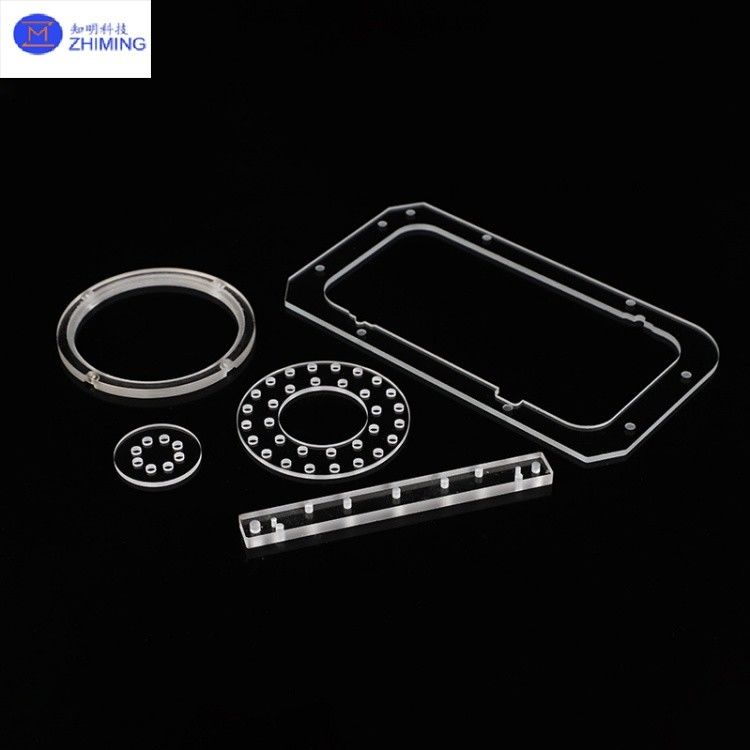

Οι πλακέτες διαφάνειας κουάρτζου με ειδικό σχήμα είναι οπτικά εξαρτήματα ακριβείας που κατασκευάζονται από υψηλής καθαρότητας λιωμένο πυριτικό άλας (SiO2≥99,99%) με μηχανική επεξεργασία CNC ή κοπή με λέιζερ.Με πολύπλοκες γεωμετρικές διαφάνειες (e.π.χ., πολυγωνικά, αστεροειδή, μικρορευστειακά κανάλια), συνδυάζουν τις ανώτερες ιδιότητες του κουαρτζού (διαπερατότητα > 93% @ 550nm, αντοχή θερμοκρασίας έως 1100 °C) με προσαρμοσμένη δομική προσαρμοστικότητα.Οι σχεδιασμοί τους μέσω της τρύπας επιτρέπουν την οπτική καθοδήγηση της διαδρομής, μεταφορά υγρών ή διάχυση αερίων, καθιστώντας τους απαραίτητους για την ημιαγωγική λιθογραφία, βιοτσίπ, συστήματα λέιζερ και αναλυτικά όργανα.

Ως επαγγελματίας κατασκευαστής οπτικών εξαρτημάτων,ZMSHπαρέχει υπηρεσίες εξατομίκευσης από άκρο σε άκρο για πλάκες διαφάνειας κουαρτσού, συμπεριλαμβανομένης της επιλογής υλικού, του δομικού σχεδιασμού, της επεξεργασίας ακριβείας (± 0,02 mm ανοχή) και των λειτουργικών επεξεργασιών (π.χ.ΕπιστρώσειςΔεχόμαστε σχέδια CAD ή αντιγραφή δειγμάτων για να ανταποκριθούμε σε εξειδικευμένες απαιτήσεις Ε&Α και βιομηχανικές απαιτήσεις.

Προδιαγραφή γιαμεγέθους > 1 mm, αλλά <= 1 mm

Σημείωση: Διατίθενται προσαρμοσμένα μοτίβα τρυπών (π.χ. εξαγωνικά, μικρορρευστικά) και επεξεργασίες επιφάνειας.

Βασικά χαρακτηριστικά τηςμεγέθους > 1 mm, αλλά <= 1 mm

Τα βασικά πλεονεκτήματα των προσαρμοσμένων πλακών διαφάνειας κουαρτζίου περιλαμβάνουν:

1.Πολύπλοκη δομή προσαρμοστικότητα: Χρησιμοποιείται για τη διαμόρφωση αυθαίρετων τρυπών διαμέτρου (0,1 mm· 50 mm) με θραύσματα άκρων ≤0,05 mm.

2Εξαιρετική σταθερότητα περιβάλλοντος: Αντιστέκεται σε μακροχρόνια λειτουργία σε θερμοκρασία 800 °C, θερμικό σοκ (ΔT≥1000 °C) και διάβρωση οξέος/αλκαλίας (εκτός από HF).

3Υψηλή διαφάνεια και χαμηλή διασπορά: > 90% διαπερατότητα από υπεριώδη σε υπέρυθρη (170nm ̇ 2500nm) με ομίχλη < 1%.

4Επεξεργασία ακριβείας: ακρίβεια θέσης τρύπας ±0,01 mm και τραχύτητα επιφάνειας Ra≤0,5 nm (φωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφ

5. Πολυλειτουργική ολοκλήρωσηΥποστηρίζει επικάλυψη τοίχων διαφάνειας (AR/HR) ή χημικές τροποποιήσεις (υδροφοβικές/υδροφιλικές).

Πρωταρχικές εφαρμογές πλακών με τρύπα από χαλαζία με ειδικό σχήμα

Αυτές οι πλάκες είναι κρίσιμες για:

1Παρασκευή ημιαγωγών: Ανοιγμοί ευθυγράμμισης μάσκας για λιθογραφία, που απαιτούν σταθερότητα διαστάσεων σε νανομετρική κλίμακα.

2. Μικροεξαγωγικά: Μικροκαναλιές σε βιοτσίπ, που απαιτούν χημική αδράνεια και βιοσυμβατότητα.

3Οπτική λέιζερ: Ανοιγμοί διαμόρφωσης δέσμης για λέιζερ υψηλής ισχύος (LIDT> 15J/cm2@1064nm).

4. Αναλυτικά όργανα: Πλάκες καθοδήγησης ιόντων για φασματομετρητές μάζας με υπερ-υψηλή συμβατότητα κενού (< 10−7Pa).

5Αεροδιαστημική: Πλάκες εξαερισμού για δορυφορικούς αισθητήρες, ανθεκτικές σε θερμική πορεία από -200°C έως 1200°C.
