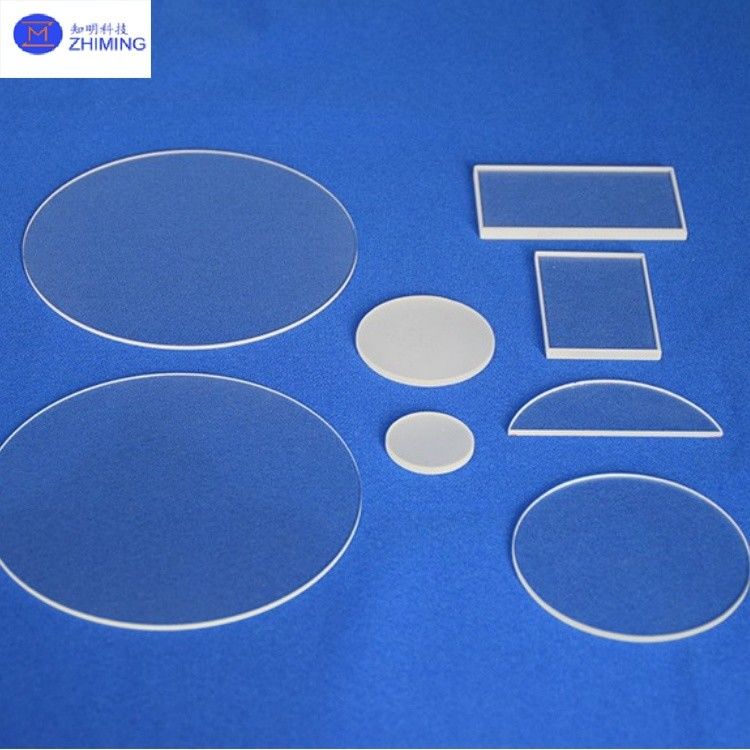

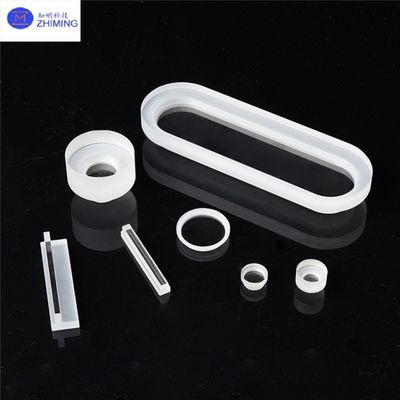

Προσαρμοσμένα Οπτικά Παράθυρα Χαλαζία Ακανόνιστου Σχήματος JGS1 / JGS2 / BF33

Προσαρμοσμένα οπτικά παράθυρα κουαρτζίου ακανόνιστου σχήματος JGS1/JGS2/BF33 βαθμού

Τα προσαρμοσμένα οπτικά παράθυρα με ακανόνιστο χαλαζία κατασκευάζονται από υψηλής καθαρότητας διοξείδιο του πυριτίου (SiO2),σχεδιασμένα για την αντιμετώπιση των πολύπλοκων απαιτήσεων των οπτικών συστημάτων, σπάζοντας τους παραδοσιακούς γεωμετρικούς περιορισμούς (.π.χ., κυκλικές/ειδικές μορφές). Αυτά τα παράθυρα υποστηρίζουν μη τυποποιημένα σχήματα όπως ελλείψεις, πολυγώνες και καμπύλες ελεύθερης μορφής. Τα βασικά πλεονεκτήματα περιλαμβάνουν αντοχή σε υψηλές θερμοκρασίες (1,100°C συνεχής χρήση), χαμηλό συντελεστή θερμικής διαστολής (5,5×10−7/°C), διαφάνεια ευρέος φάσματος (185~3,500 nm) και χημική αδράνεια,καθιστώντας τους ιδανικούς για ακραία περιβάλλοντα σε οπτικές συσκευές ακριβείας. Η ZMSH ειδικεύεται στην εξατομικευμένη παραγωγή πλήρους κύκλου, προσφέροντας ολοκληρωμένες υπηρεσίες από το σχεδιασμό έως την παράδοση, εξυπηρετώντας τομείς υψηλής ποιότητας όπως οι ημιαγωγοί, η τεχνολογία λέιζερ και η αεροδιαστημική.

Προδιαγραφή γιαΑκανόνιστα Σχήματα Κουάρτζινων Γυάλινων Παραθύρων

Βασικά χαρακτηριστικά τουΑκανόνιστα Σχήματα Κουάρτζινων Γυάλινων Παραθύρων

1Γεωμετρική προσαρμογή.

Υποστηρίζει μη τυποποιημένες γεωμετρίες (ελλείψεις, ορθογώνια, εξάγωνα, αστέρια) με ελάχιστο μέγεθος επεξεργασίας 0,1 mm και ανοχή ± 0,02 mm.

Επιτρέπει εξειδικευμένα οπτικά σχέδια, συμπεριλαμβανομένων ασύμμετρων συστημάτων και μικρορευστειακών τσιπ παραθύρων.

Δυναμικότητα σε υψηλές θερμοκρασίες

Σημείο μαλακώσεως: 1.730°C, μακροχρόνια σταθερότητα λειτουργίας έως 1.100°C, βραχυπρόθεσμη ανοχή έως 1.450°C με γρήγορο θερμικό κύκλο.

3. Χημική σταθερότητα

Αντιστέκεται σε ισχυρά οξέα (εκτός από το HF), παρουσιάζοντας 30 φορές μεγαλύτερη αντοχή σε οξέα από την κεραμική και 150 φορές υψηλότερη από τον ανοξείδωτο χάλυβα.

4. Οπτικές ιδιότητες

Διαβίβαση: ≥93% στο ορατό εύρος, ≥90% στα υπεριώδη φώτα (185 nm) και ≥85% στα υπέρυθρα (3500 nm).

Φασματική κάλυψη: Τρεις κατηγορίες υλικών (JGS1/JGS2/JGS3) για εφαρμογές UV έως IR.

5. Μηχανικές ιδιότητες

Σκληρότητα Μοχς: 5,5 ̇ 6.5· αντοχή στην συμπίεση: 1.100 MPa· αντοχή στην κάμψη: 67 MPa

6. Επιφανειακές επεξεργασίες

Προσαρμοσμένες επικάλυψεις: αντιαντανάκλαση, αντανάκλαση, υδροφοβία και ανθεκτικότητα σε ζημιές από λέιζερ.

Βασικές εφαρμογέςΑκανόνιστα Σχήματα Κουάρτζινων Γυάλινων Παραθύρων

1. Κατασκευή ημιαγωγών: Ασύμμετρα παράθυρα παρατήρησης σε εξοπλισμό χαρακτικής πλακών για διαδικασίες CVD υψηλής θερμοκρασίας.

2. Συστήματα λέιζερ: εξατομικευμένα κατασκευαστικά στοιχεία με σχήμα δέσμης (π.χ. δακτυλιοειδείς/τομεακές εξόδους) για λέιζερ υψηλής ισχύος.

3. Αεροδιαστημική βιομηχανία: Πολυπτυχή υπέρυθρα παράθυρα αισθητήρων για χώρους κενού και θερμικού κύκλου.

4. Ιατρικές συσκευές: Μικροσκοπικά ακανόνιστα παράθυρα σε ενδοσκόπια για καμπύλη απεικόνιση σωλήνων.

5. Ανανεώσιμες πηγές ενέργειας: Βελτιωμένα υποστρώματα συλλογής φωτός για τα ηλιακά κύτταρα.

Υπηρεσίες της ZMSH

Η ZMSH παρέχει ολοκληρωμένες λύσεις για τα ακανόνιστα οπτικά παράθυρα κουαρτσού, συμπεριλαμβανομένων: Προσαρμογή σχεδιασμού: Οι πελάτες καθορίζουν σχήματα (ελλείψεις, πολυγώνες, πάχος κλίσης), διαστάσεις (ελάχιστο 0,1 × 0,1 mm) και λειτουργικές απαιτήσεις (π.χ. αντοχή σε ζημιές από λέιζερ,ακτινοβολία). Επεξεργασία ακριβείας: Χρησιμοποιώντας προηγμένες τεχνολογίες CNC και τεχνητής κοπής με λέιζερ για να εξασφαλιστεί ακρίβεια επιπέδου μικρών και σταθερότητα διαστάσεων για σύνθετες γεωμετρίες. Δοκιμές απόδοσης: Παρέχει ολοκληρωμένες οπτικές εκθέσεις (διαπερατότητα, θερμική διαστολή) και ειδικές συστάσεις για την εφαρμογή (π.χ. σχεδιασμοί σφραγίδωσης συμβατοί με κενό).
