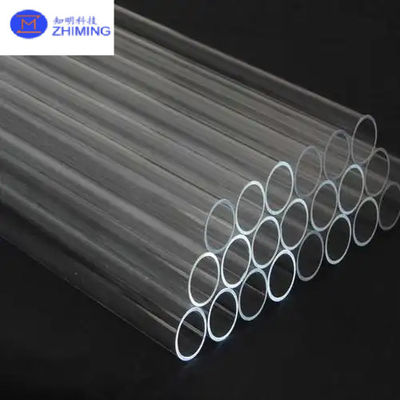

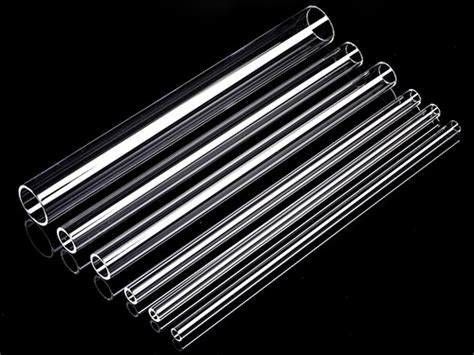

Μοναδικό κρύσταλλο Al2O3 ανθεκτικό στην πίεση 8' σαφείρινο σωλήνα

Μονοκρυσταλλικό αλΔύο3 ανθεκτικό στην πίεση 8 " σαφείρινο σωλήνα προσαρμοσμένα μεγέθη

Οι 8 ιντσών (203mm) Single Crystal Al2O3 Sapphire Tubes μας αντιπροσωπεύουν την κορυφή των διαφανών σωλήνων μεγάλου διαμέτρου, υψηλής πίεσης.Κατασκευάζεται με προηγμένες μεθόδους ανάπτυξης Kyropoulos (KY) και EFG, αυτοί οι μονολιθικοί σαφείρινοι σωλήνες συνδυάζουν απαράμιλλη αντοχή στην πίεση (έως 5.000 psi πίεση σπασμού), ακραία σταθερότητα θερμοκρασίας (-200°C έως 1.800°C),και οπτική σαφήνεια (> 85% μετάδοση από υπεριώδη σε υπέρυθρη)Σχεδιασμένο για εφαρμογές κρίσιμης σημασίας στους τομείς των ημιαγωγών, της άμυνας και της ενέργειας

Βασικά χαρακτηριστικά


1. Αντίσταση σε ακραία πίεση

• Πίεση έκρηξης: 2.000-5000 psi (βαθμοί με πάχος τοίχου)
• Υδροστατική δοκιμή: Κάθε μονάδα πιστοποιημένη σε πίεση εργασίας 1,5 ×
• Παράγοντας ασφάλειας: περιθώριο σχεδιασμού 3:1 για κρίσιμες εφαρμογές

2. Δυναμικότητα μεγάλου διαμέτρου

• 8 ιντσών πρότυπο αναγνωριστικό (203 mm): ανοχή διαστάσεων ± 0,005 ιντσών
• Ελέγχος της ωορρηξίας: < 0,1% απόκλιση από την απόλυτη κυκλικότητα
• Μείωση βάρους: 30% ελαφρύτερο από τα ισοδύναμα ατσάλινα δοχεία πίεσης

3Υλική υπεροχή

• Μοναδικό κρύσταλλο α-Al2O3: προσανατολισμός στον άξονα C (0001)
• Πληθυσμός ελαττωμάτων: < 5 ελαττώματα/cm2 με δοκιμή στο λάκκο χαρακτικής
• Καθαρότητα: > 99,995% (4N5) με μεταλλικές προσμείξεις < 10 ppm

4Οπτικές και επιφανειακές ιδιότητες

• Μεταφορά ευρυζωνικής σύνδεσης: 85%@200nm → 92%@4μm
• Επιλογές επιφάνειας:
  • Πρότυπο: Ra < 20μin (0,5μm)
  • Διάταξη λέιζερ: Ra < 5μin (0,13μm)
  • Καθώς μεγαλώνει: Ra < 50μin (1,3μm)

5. Ικανότητες προσαρμογής

• Φλάντζες: Εγκαταστάσεις με επένδυση, KF ή ANSI
• Επιστρώσεις: AR/HR/DLC/MgF2
• Διοχετικές παραλλαγές: Ν-ντόπινγκ για προστασία από την ESD

Εφαρμογές

1Ημιαγωγός Mega-Fabs

• Επεξεργασία κυψελών 450 mm: Εφοδιασμοί αντιδραστήρα CVD για κόμβους επόμενης γενιάς
• Θάλαμοι έκτρωσης πλάσματος: ανθεκτικές στην διάβρωση ασπίδες για SiC/GaN

2Αμυντικά συστήματα

• Υπερηχητικά οχήματα θόλων: πτήση Mach 10+ αποδεδειγμένη
• Υποβρύχια περισκόπια: 10.000 psi βαθιάς θάλασσας

3Ενεργειακή υποδομή

• Υπερκριτικοί κύκλοι ισχύος CO2: 3,000psi @700°C λειτουργία
• Αισθητήρες πετρελαίου/αερίου: ανθεκτικότητα σε διάβρωση H2S/CO2

4Προηγμένη Έρευνα

• Διαγνωστική αντιδραστήρα σύντηξης: Παρακολούθηση ροής νετρονίων
• Σύγχροτρονικές γραμμές ακτίνων: Διαφανείς με ακτίνες Χ σε 20keV

5Βιομηχανικά ακραία περιβάλλοντα

• Κατασκευή γυαλιού: Παρατήρηση του λιώμενου κασσίτερου
• Χημική επεξεργασία: Έλεγχοι ανθεκτικών σε HF

Προδιαγραφές


Γενικές ερωτήσεις


Ερώτηση 1:Τις προθεσμίες για ειδικά σωλήνες 8 ιντσών;

• Τυπικό: 8 εβδομάδες
• Επικαλυμμένα: +2 εβδομάδες
• Υπηρεσία έκτακτης ανάγκης: 5 εβδομάδες (+ 30% χρέωση)

Ε2: Πώς συγκρίνεται το κόστος με το χαλαζία;




Τρίτο τρίμηνοΜικρή ακτίνα κάμψης;

• Δεν μπορεί να λυθεί. Ο μονοκρυστάλλιος πρέπει να μεταποιηθεί σε σχήμα.
