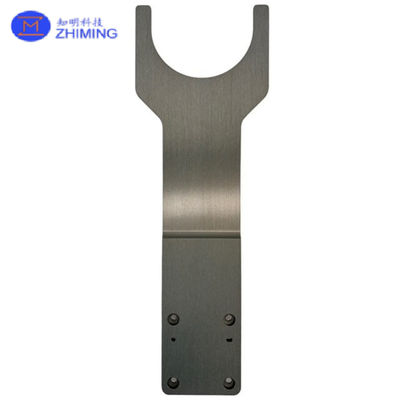

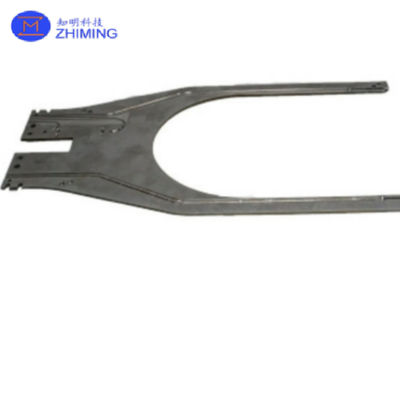

Προσαρμοσμένος SiC κεραμικός τελικός εφέκτης για χειρισμό κυψελών

Κεραμικός τελικός εφέκτης SiC για χειρισμό κυψελών

Ο κεραμικός τελικός εφέκτης του καρβιδίου του πυριτίου (SiC) είναι ένα εργαλείο χειρισμού πλακιδίων υψηλής απόδοσης που έχει σχεδιαστεί για την κατασκευή ημιαγωγών, την φωτοβολταϊκή παραγωγή και την προηγμένη συναρμολόγηση ηλεκτρονικών.Χρησιμοποιώντας τις εξαιρετικές ιδιότητες του SiC, συμπεριλαμβανομένης της υψηλής σκληρότητας, χαμηλή θερμική διαστολή και ανώτερη χημική αντοχή, αυτός ο τελικός εφακτής εξασφαλίζει εξαιρετικά καθαρή, σταθερή και ακριβή μεταφορά πλακών σε κενό, υψηλές θερμοκρασίες και διαβρωτικά περιβάλλοντα.

Σε σύγκριση με τα παραδοσιακά υλικά (π.χ. αλουμίνιο ή χαλαζία), οι κεραμικοί τελικοί ενεργοποιητές SiC προσφέρουν:
- Μηδενική μόλυνση από σωματίδια (κρίσιμη για την λιθογραφία EUV).
- Υψηλή ακαμψία (μόδιος Young's > 400 GPa), ελαχιστοποιώντας την παραστροφή της πλάκας που προκαλείται από δονήσεις.
- Αντίσταση στη διάβρωση σε οξέα, πλάσματα και αντιδραστικά αέρια (π.χ. σε θάλαμους CVD/PVD).
- Θερμική σταθερότητα (περιοχή λειτουργίας: -200°C έως 1.600°C), ιδανική για ακραίες διαδικασίες.

Χαρακτηριστικά του κεραμικού SiC End Effector για χειρισμό κυψελών

1Υψηλή σκληρότητα και αντοχή στην φθορά
- σκληρότητα Vickers 2800 HV, που πλησιάζει το διαμάντι (3000 HV) και υπερβαίνει σημαντικά το χαλαζία (820 HV) και την αλουμίνη (1500 HV),που επιτρέπει τη μακροχρόνια χρήση χωρίς να παράγει υπολείμματα φθοράς που θα μπορούσαν να γρατζουνίσουν τις επιφάνειες των πλακών.
- Η δομή των λεπτών κόκκων (4-10 μm) εξασφαλίζει μια ομαλή επιφάνεια (Ra < 0,2 μm), ανταποκρινόμενη στις απαιτήσεις εξαιρετικά καθαρής διαδικασίας για την λιθογραφία EUV.

2Εξαιρετική Μηχανική Δυνατότητα
- Η εύκαμπτη αντοχή των 450 MPa και η αντοχή στην συμπίεση των 3900 MPa της επιτρέπουν να αντέχει πλάκες 300 mm (βαρύτητας ~128 g) χωρίς παραμόρφωση της κάμψης, αποτρέποντας την ακατάλληλη ευθυγράμμιση ή το σπάσιμο της πλάκας.


3Εξαιρετική θερμική σταθερότητα
- Αντέχει σε θερμοκρασίες έως 1600°C σε οξειδωτικές ατμόσφαιρες και 1950°C σε αδρανή αέρια, υπερβαίνοντας κατά πολύ τα όρια των μεταλλικών τελικών εφευκτών (συνήθως < 500°C).

4Χημική αδράνεια
- Αντιστέκεται σε όλα τα οξέα (εκτός από τα μείγματα HF/HNO3) και αλκαλικά, καθιστώντας το ιδανικό για σταθμούς υγρού καθαρισμού και διαβρωτικά περιβάλλοντα διεργασίας όπως θαλάμους CVD (SiH4, NH3).


5. Δυναμικό χωρίς μόλυνση

- Η παραγωγή σωματιδίων < 0,1/cm2 (ανά τα πρότυπα SEMI F57), 100 φορές χαμηλότερη από τους αλουμινένιους τελικούς ενεργοποιητές.

- πυκνότητα 3,14 g/cm3 (έναντι 2,7 g/cm3 για το αλουμίνιο), η οποία επιτρέπει την υψηλής ταχύτητας ρομποτική μετακίνηση χωρίς να θίγεται η ακαμψία.

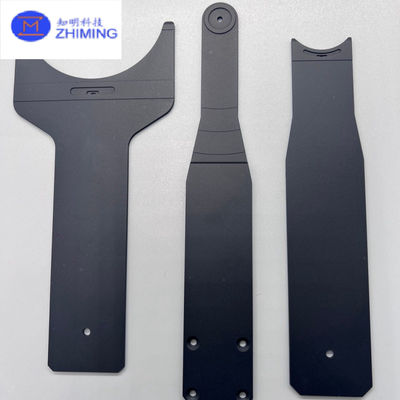

6. Ικανότητες προσαρμογής
- Γεωμετρία: επίπεδα, ευθυγραμμισμένα με εγκοπές, ή σχεδιασμοί που κρατούν τις άκρες για πλάκες 150 mm-450 mm.
- Επιφάνειες: Προαιρετικά αντιαντανάκλαση (AR) ή υδροφοβικά στρώματα για ειδικές εφαρμογές.

Προδιαγραφές

Εφαρμογές του SiC Ceramic End Effector

1Παρασκευή ημιαγωγών
✔ Λιθογραφία EUV
- Χειρισμός πλακιδίων χωρίς σωματίδια Η ομαλή επιφάνεια του SiC (Ra < 0,02μm) αποτρέπει ελαττώματα στην υπεριώδη λιθογραφία (EUV).
- Συμφωνούν με περιβάλλοντα κενού, χωρίς εκπομπές αερίων, εξασφαλίζοντας καθαρές μεταφορές στην κατασκευή υψηλού επιπέδου τσιπ.

✔ Διαδικασίες υψηλής θερμοκρασίας
- Φούρνοι διάχυσης και αναψύκνωσης ∆ανεισδύει σε θερμοκρασίες 1.600 °C (οξειδωτική) και 1.950 °C (ειδής) χωρίς παραμόρφωση.
- Εμφυτοποίηση ιόντων ∆ ανθεκτικός στις ακτινοβολίες, διατηρώντας τη δομική ακεραιότητα υπό βομβαρδισμό ιόντων.

✔ Βρεγμένη και στεγνή χαρακτική
- Αντιστέκεται στα οξέα (HF, HNO3) και στο πλάσμα
- Χωρίς μόλυνση από μέταλλα. Κριτική για την παραγωγή FinFET και 3D NAND.

2Ηλεκτρονική ενέργειας (επεξεργασία κυψελών SiC/GaN)
✔ Επιταξία SiC
- Η εναρμόνιση θερμικής επέκτασης (CTE = 4.3 × 10−6/K) αποτρέπει την στρέβλωση των κυψελών σε αντιδραστήρες MOCVD άνω των 1.500 °C.
- Δεν αντιδρούν με αέρια (SiH4, NH3, HCl).

✔ Συσκευές GaN-on-SiC
- Η υψηλή δυσκαμψία (420 GPa) ελαχιστοποιεί την παραστροφή που προκαλείται από δονήσεις.
- Ηλεκτρική μόνωση (106·108 Ω·cm) για χειρισμό ραδιοσυχνοτήτων και συσκευών ισχύος.

3Φωτοβολταϊκή και LED παραγωγή
✔ Ηλιακά κύτταρα λεπτής ταινίας
- Ανθεκτικό στη διάβρωση σε περιβάλλοντα αποθέσεων CdTe και CIGS.
- Η χαμηλή θερμική διαστολή εξασφαλίζει σταθερότητα στην ταχεία θερμική επεξεργασία (RTP).

✔ Μίνι/Μικρο-LED μεταφορά
- Ελαφρύ χειρισμό των εύθραυστων πλακών.
- Συμφωνητικό με καθαρό δωμάτιο ∆εν υπάρχει αποβολή σωματιδίων (συμφωνεί με το SEMI F57).

4. MEMS & Προηγμένη συσκευασία
✔ Ενσωμάτωση 3D IC
- Ακριβής τοποθέτηση τσιπλέτ με ακρίβεια ευθυγράμμισης < 1μm.
- Μη μαγνητική Ασφαλής για συσκευές MEMS ευαίσθητες σε μαγνήτες.

✔ Συσκευή σε επίπεδο κυψέλης
- Αντιστέκεται στην ροή και στους ατμούς συγκόλλησης

5Βιομηχανικές και ερευνητικές εφαρμογές

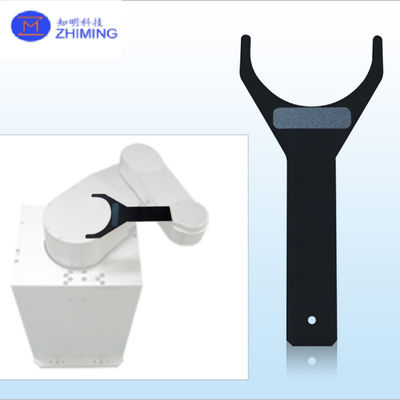

• ### **✔ Ρομποτική κενού (AMHS) **

- Αντικαθιστά το αλουμίνιο σε αυτοματοποιημένα συστήματα επεξεργασίας υλικών (AMHS) για εργοστάσια 300 mm.
- ** ελαφρύ βάρος (3,21 g/cm3) ** αλλά άκαμπτο, που επιτρέπει μεταδόσεις υψηλής ταχύτητας.

### **✔ Κβαντική Υπολογιστική Έρευνα**
- **Κρυογενής συμβατότητα** (~200°C) για χειρισμό υπεραγώγιμων qubit.
- Οι μη αγωγικές παραλλαγές αποτρέπουν τις παρεμβολές με ευαίσθητα ηλεκτρονικά.

Γενικές ερωτήσεις

Ερώτηση 1: Γιατί να επιλέξετε το SiC έναντι αλουμινίου ή χαλαζίου;
- Αλουμίνιο: παράγει σωματίδια και οξειδώνεται σε σκληρά περιβάλλοντα.- Κουαρτς: εύθραυστο και θερμικά ασταθές σε σύγκριση με το SiC.

Ε2: Μπορούν οι επιθετικοί τερματιστές SiC να χειριστούν πλακίδια 450 mm;
Ναι, με ειδικά σχέδια

Ε3:Επιλογές προσαρμογής;

- Γεωμετρία: επίπεδα, ευθυγραμμισμένα με εγκοπές, ή σχεδίαση που πιάνει την άκρη.
- Επιχρίσεις: Αντι-αντανάκλαση ή υδροφοβικά στρώματα.
