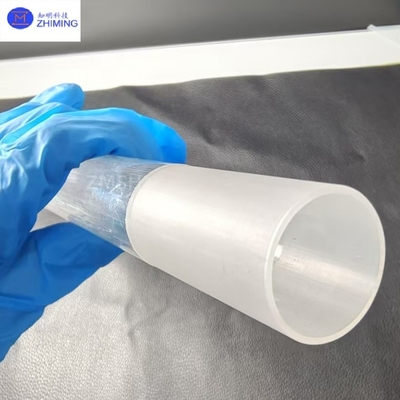

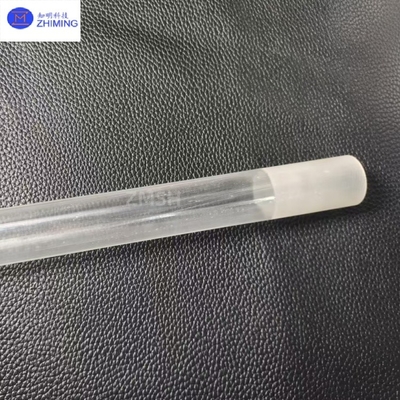

Σαφείριοι σωλήνες Προσαρμοσμένα σωληνιακά συστατικά 99,999% Al2O3 80%-90% Διαβίβαση για ενδοσκοπικό καθετήρα
Οι σωλήνες ζαφείρι και τα εξατομικευμένα σωληνιακά εξαρτήματα είναι υψηλής απόδοσης οπτικά στοιχεία που κατασκευάζονται με ακρίβεια από μονοκρυσταλλικό οξείδιο του αλουμινίου (α-Al2O3).Οι ειδικοί σωλήνες ζαφείρι μπορούν να κατασκευαστούν με εξειδικευμένες διατομές., εξάγωνο, D σχήμα, κλπ.) διατηρώντας παράλληλα τις εγγενείς ιδιότητες του ζαφείριου: υπερ-υψηλή σκληρότητα (Mohs 9), ευρύ φάσμα μετάδοσης (υπεριώδεις με υπέρυθρες μήκη κύματος) και εξαιρετική χημική σταθερότητα.Η μοναδική δομική τους προσαρμοστικότητα τις καθιστά ιδανικές για εξειδικευμένη οπτική μετάδοση, σφραγίσεις σε ακραίο περιβάλλον και συστήματα ελέγχου υγρών, με κρίσιμες εφαρμογές σε λέιζερ υψηλής ισχύος, εξοπλισμό ημιαγωγών και συστήματα παρατήρησης υψηλής θερμοκρασίας.
Βασικά χαρακτηριστικά
1.Σύνθετη δομική προσαρμογή:
· Υποστηρίζει ασύμμετρες διατομές (εσωτερικά/εξωτερικά πολυγώνια, κωνικές διαμέτρους κλπ.) με ανοχές εσωτερικής διαμέτρου που ελέγχονται εντός ± 0,05 mm,να πληρούν τις απαιτήσεις για σύνθετες οπτικές διαδρομές ή κανάλια υγρών.
2.Εξαιρετική αντοχή στο περιβάλλον:
· Αντιστέκεται σε παρατεταμένη λειτουργία στους 800 °C (περιοχή 1500 °C για σύντομο χρονικό διάστημα), παρουσιάζει εξαιρετική αντοχή σε θερμικά σοκ (CTE: 5,3×10−6/°C) και αντιστέκεται σε ισχυρή διάβρωση οξέων/αλκαλίων (pH1-14),που το καθιστούν κατάλληλο για χημικούς αντιδραστήρες ή εξοπλισμό επεξεργασίας πλάσματος.
3.Οπτική και μηχανική απόδοση:
· 80% διαπερατότητα από την υπεριώδη ακτινοβολία στο μεσαίο υπέρυθρο, με προαιρετικά αντιαντανάκλαση (< 1% αντανάκλαση) στους εσωτερικούς/εξωτερικούς τοίχους
· Δυνατότητα κάμψης > 500 MPa, διατηρώντας τη δομική ακεραιότητα ακόμη και σε ελάχιστα πάχους τοίχων (0,5 mm)
4.Ιδιότητες σφράγισης και επιφάνειας:
· Εσωτερικές/εξωτερικές επιφάνειες γυαλισμένες σε Ra≤10nm, ικανές για σφράγιση υψηλού κενού (ποσοστό διαρροής < 1×10−9 Pa·m3/s), που πληρούν τα πρότυπα καθαριότητας για συστήματα ημιαγωγών και λέιζερ.
Τεχνικές παραμέτρους
|
Ονομασία του προϊόντος
|
Οπτικοί σωλήνες από ζαφείρι
|
|
Σκληρότητα
|
9 Mohs
|
|
Σημείο τήξης
|
2,050°C (3,722°F)
|
|
Σφιχτότητα
|
30,98 g/cm3
|
|
Θερμική αγωγιμότητα
|
25 W/m·K σε θερμοκρασία 20°C
|
|
ΟΔ/ΔΙ/Μέρος
|
20/16/320
|
|
Δείκτης διάθλασης
|
1.76 σε 589 nm
|
|
Οπτική διαφάνεια
|
5.3 × 10−6 /°C
|
|
Ηλεκτρική αντίσταση
|
> 1014 Ω·cm
|
|
Αναλογία Poisson
|
0.25
|
Πρωταρχικές εφαρμογές
1.Τεχνολογία λέιζερ
Ως σωλήνες εκκένωσης αερίου ή αγωγούς δέσμης σε λέιζερ υψηλής ισχύος, οι προσαρμοσμένοι σωλήνες ζαφείρου αντέχουν φορτία λέιζερ > 5kW / cm2 με ελαχιστοποίηση των επιπτώσεων θερμικού φακούς.
2.Εξοπλισμός επεξεργασίας ημιαγωγών:
Χρησιμοποιούνται ως πόρτες παρατήρησης ή σωλήνες παράδοσης αερίου σε ετρωτήρες και θαλάμους αντίδρασης MOCVD, αντιστέκονται στην διάβρωση του πλάσματος, διατηρώντας παράλληλα τη μετάδοση χωρίς μόλυνση.
3.Βιομηχανική παρακολούθηση υψηλών θερμοκρασιών:
Λειτουργούν ως σωλήνες θέασης σε φούρνους λιωμένου μετάλλου ή γυαλιού (> 1000 °C), εξασφαλίζοντας σταθερή μετάδοση σήματος σε ακραίες συνθήκες.
4.Ιατρικά και επιστημονικά όργανα:
Ως ενδοσκοπικοί καθετήρες ή σωλήνες καθοδήγησης ακτινοβολίας Χ σε συστήματα ακτινοβολίας συγχροντρονίου, συνδυάζοντας βιοσυμβατότητα με σταθερότητα ακτινοβολίας.
