Ζαφείρι Δακτυλοειδές οπτικό γυαλί Πολλαπλής μορφής Προσαρμογή Διαβίβαση > 85%

Ζαφείρι Δακτυλοειδές οπτικό γυαλί Πολλαπλής μορφής Προσαρμογή Διαβίβαση > 85%

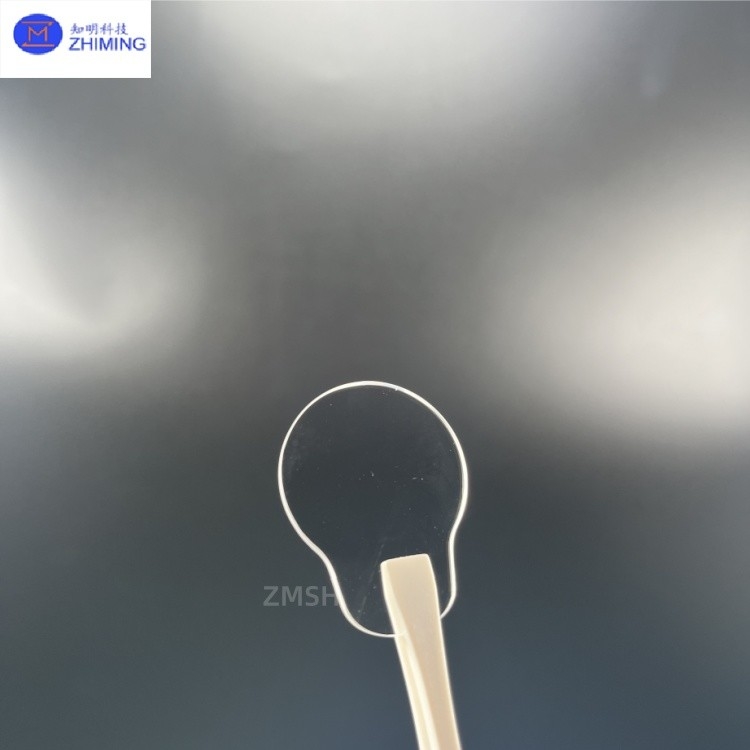

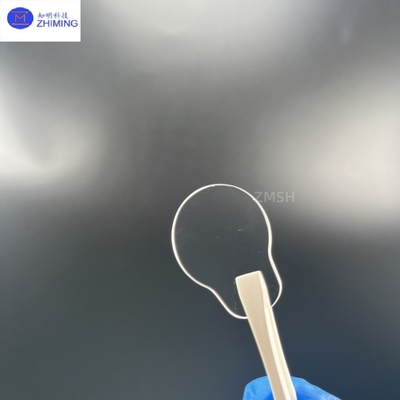

Το παράθυρο με σχήμα ζαφείρι είναι ένα μη τυποποιημένο οπτικό στοιχείο που κατασκευάζεται με ακρίβεια από μονοκρυσταλλικό οξείδιο του αλουμινίου (α-Al2O3), ειδικά σχεδιασμένο για εξειδικευμένα οπτικά συστήματα.Σε αντίθεση με τα συμβατικά κυκλικά ή τετραγωνικά παράθυρα, μπορεί να προσαρμοστεί σε πολύπλοκες γεωμετρικές μορφές (πολυχονική, δακτυλική, D-σχήμα, κλπ.) διατηρώντας τις εγγενείς ιδιότητες του ζαφείριου - υπερ-υψηλή σκληρότητα (Mohs 9) και ευρεία διαπερατότητα (250-5500nm)Αυτή η μοναδική ευελιξία σχεδιασμού το καθιστά ιδανική λύση για περιορισμένο χώρο, εξειδικευμένες οπτικές διαδρομές ή μη τυποποιημένες απαιτήσεις διεπαφής, που εφαρμόζονται ευρέως σε συστήματα λέιζερ υψηλής τεχνολογίας,στρατιωτική ηλεκτρο-οπτική, και οργάνωση ακρίβειας.

Βασικά χαρακτηριστικά





· Προσαρμοστικότητα σε περίπλοκη γεωμετρία:Υποστηρίζει CNC μηχανοποιημένα ακανόνιστα όρια (εξαγωνικά, τραπεζοειδείς, σε σχήμα τομέα κλπ.) με ανοχή άκρων που ελέγχεται εντός ±0,02 mm,διασφάλιση τέλειας συμβατότητας με μη τυποποιημένους οπτικούς θαλάμους ή διεπαφές συσκευών.



· Εξαιρετική περιβαλλοντική σταθερότητα:Κληρονομεί τις ανώτερες ιδιότητες του ζαφείριου, αντέχει σε υψηλές θερμοκρασίες (800°C συνεχή/1800°C βραχυπρόθεσμα), αντέχει στη διάβρωση από οξέα/αλκαλία (pH1-13),και διατήρηση της οπτικής σταθερότητας υπό έντονη επίθεση ή διάβρωση σωματιδίων.



· Εξαιρετικές οπτικές επιδόσεις:Επιτυγχάνει> 85% διαπερατότητα από την υπεριώδη ακτινοβολία στο μεσαίο υπέρυθρο, με προαιρετικές αντιαντανάκλασεις (<0,5% αντανάκλαση σε συγκεκριμένα μήκη κύματος όπως 1064nm/10,6μm) για την ελαχιστοποίηση της απώλειας ενέργειας του συστήματος λέιζερ.



· Εξαιρετική μηχανική αντοχή:Η εύκαμπτη αντοχή > 600MPa επιτρέπει την επεξεργασία εξαιρετικά λεπτών δομών (μέχρι 0,2 mm) χωρίς κάταγμα, κατάλληλη για μικροσκοπικές οπτικές μονάδες.





---



Τεχνικές παραμέτρους







Παράμετρος	Προδιαγραφές
Υλική καθαρότητα	≥ 99,99% α-Al2O3 μονοκρυστάλλιο
Σφιχτότητα	30,98 g/cm3
Σκληρότητα	Δυνατότητα Mohs 9 / Knoop 2200 kgf/mm2
Περιοχή μήκους κύματος	250-5500 nm
Διαβίβαση	> 85% (όρατο-NIR), > 80% (UV-MIR)
Περιοχή θερμοκρασίας	Συνεχή: 800°C, βραχυπρόθεσμη: 1800°C

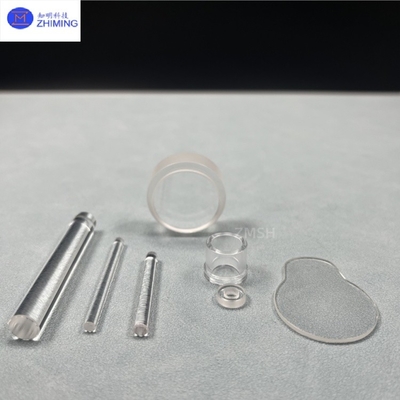

Διαθέσιμα σχήματα	Πολυγώνιο, δακτυλικό, D-σχήμα, τομέα, κλπ.
Περιοχή πάχους	0.2-20 mm (± 0,01 mm ανοχή)
Επεξεργασία της επιφάνειας	Ra ≤ 5 nm (φτιαγμένο)



Πρωταρχικές εφαρμογές

1Ειδικά οπτικά συστήματα λέιζερ: χρησιμεύουν ως παράθυρα πλευρικής αντλίας για λέιζερ ινών ή προστατευτικά παράθυρα για υπερταχείους αποσπάστες λέιζερ, προσαρμόζοντας με ακρίβεια σε πολύπλοκες οπτικές διαδρομές.

2. Άμυνα και Αεροδιαστημική: Χρησιμοποιείται σε ακανόνιστους ραδόμους πυραύλων και ασύμμετρα παράθυρα παρατήρησης για αερομεταφερόμενες κάψουλες EO, εξισορροπώντας τα αεροδυναμικά προφίλ με την αντοχή στην πρόσκρουση.

3Εξοπλισμός ημιαγωγών: Λειτουργεί ως διαμορφωμένη οθόνη προβολής για μηχανές χαρακτικής και συστήματα εναπόθεσης λεπτών ταινιών, αντιστέκεται στη διάβρωση από πλάσμα και παράλληλα παρέχει παρατήρηση χωρίς στρέβλωση.

4Ιατρικά και επιστημονικά όργανα: Βελτιστοποιεί τη χρήση του χώρου και την οπτική απόδοση σε ενδοσκοπικούς αρθρωτικούς φακούς και αντιπροσωπευτές ακτινοβολίας συγχρονιστή.
