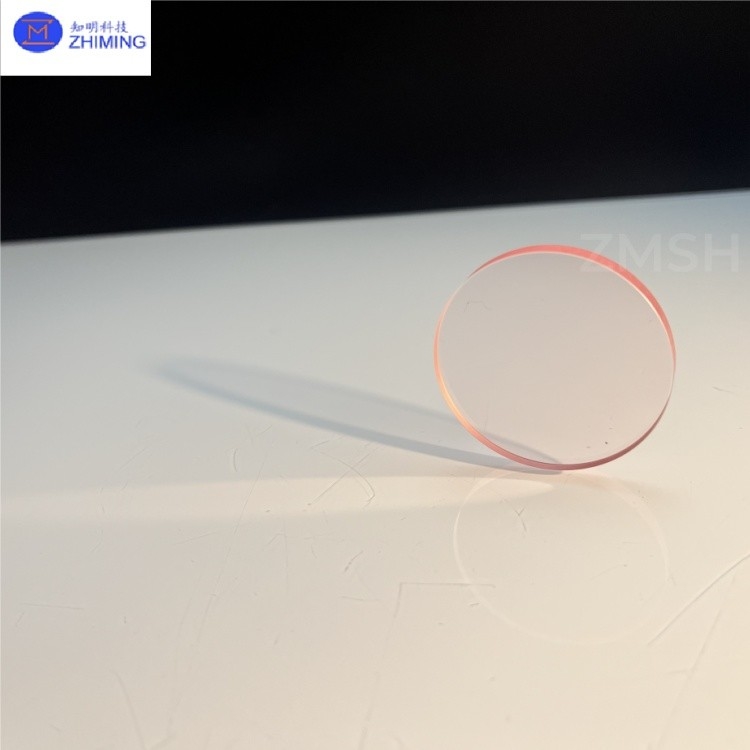

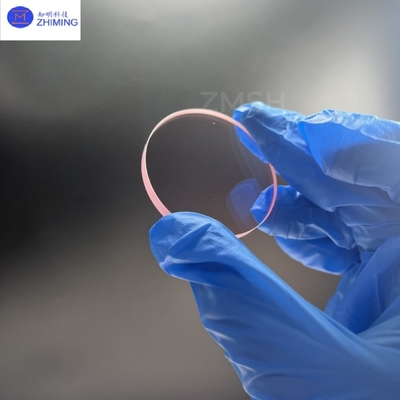

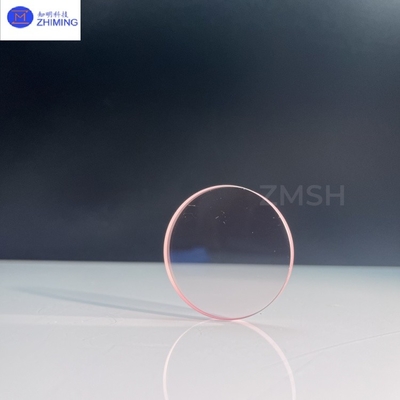

Οπτικό παράθυρο Ruby με 85% διαπερατότητα (DSP) για τη μετάδοση λέιζερ προσαρμοσμένο
Το οπτικό παράθυρο Ruby είναι ένα υψηλής ποιότητας οπτικό στοιχείο κατασκευασμένο από συνθετικό ρουμπίνι (α-Al2O3 μονοκρυστάλλιο με ντόπιση Cr3+),ειδικά σχεδιασμένα για οπτικά συστήματα που λειτουργούν σε ακραίες συνθήκεςΣε σύγκριση με το συμβατικό οπτικό γυαλί, τα οπτικά παράθυρα ρουμπίνου προσφέρουν ανώτερη μηχανική αντοχή και περιβαλλοντική αντοχή, διατηρώντας παράλληλα εξαιρετικές ιδιότητες μετάδοσης φωτός.καθιστώντας τα ιδανικά προστατευτικά παράθυρα για συστήματα λέιζερ υψηλής ισχύοςΤα παράθυρα αυτά προστατεύουν αποτελεσματικά τα εσωτερικά οπτικά εξαρτήματα από σκόνη, διαβρωτικά μέσα,και μηχανικές συγκρούσεις, εξασφαλίζοντας μακροπρόθεσμη σταθερή λειτουργία.
Βασικά χαρακτηριστικά
1. Υψηλή διαπερατότητα ευρέος φάσματος: τα οπτικά παράθυρα Ruby επιτυγχάνουν > 90% διαπερατότητα στο ορατό φάσμα (400-700nm) και διατηρούν > 85% στην περιοχή του κοντινού υπέρυθρου (700-1500nm),που πληρούν τις απαιτήσεις των περισσότερων συστημάτων αισθητήρων λέιζερ και οπτικών αισθητήρων.
2Εξαιρετικές Μηχανικές Ιδιότητες: Με σκληρότητα Mohs 9, η αντοχή τους στην γρατζουνιά είναι 20 φορές μεγαλύτερη από το τυπικό οπτικό γυαλί, αντέχοντας αποτελεσματικά στην διάβρωση από άμμο και τη μηχανική συσκότιση.
3Εξαιρετική περιβαλλοντική αντοχή:Δυνατότητα συνεχούς λειτουργίας σε θερμοκρασία 1200 °C (απόδοση βραχυπρόθεσμης ανοχής έως 1500 °C) με εξαιρετική αντοχή στη διάβρωση οξέων/αλκαλίων (σταθερή σε περιβάλλον pH 1-14).
4Ανώτερη θερμική σταθερότητα: Ο χαμηλός συντελεστής θερμικής διαστολής (6,5×10−6/°C) διατηρεί την οπτική ακρίβεια της επιφάνειας (<λ/8 @632,8nm) υπό ταχείς θερμικούς κύκλους.
Τεχνικές παραμέτρους
| Χημικός τύπος |
Ti3+:Al2O3 |
| Κρυστάλλινη δομή |
Εξαγωνική |
| Σταθερές πλέγματος |
Α=4.758, c=12.991 |
| Σφιχτότητα |
30,98 g/cm3 |
| Σημείο τήξης |
2040°C |
| Σκληρότητα Mohs |
9 |
| Θερμική επέκταση |
8.4 x 10-6/°C |
| Θερμική αγωγιμότητα |
52 W/m/K |
| Ειδική θερμότητα |
0.42 J/g/K |
| Δράση λέιζερ |
4- επιπέδου Vibronic |
| Ζωή της φθορισμού |
3.2μs σε 300K |
| Πεδίο συντονισμού |
660nm ~ 1050nm |
| Πεδίο απορρόφησης |
400 nm ~ 600 nm |
| Πύργος εκπομπών |
795 nm |
| Πιο υψηλή απορρόφηση |
488 nm |
| Δείκτης διάθλασης |
1.76 σε 800nm |
| Πύργος |
3.4 x 10-19cm2 |
Πρωταρχικές εφαρμογές
1Συστήματα λέιζερ υψηλής ενέργειας: Χρησιμοποιούνται ως παράθυρα εξόδου και προστατευτικοί φακοί για ρεζωντοποιητές λέιζερ, τα οπτικά παράθυρα ρουμπίνου αντέχουν πυκνότητα ισχύος > 10kW/cm2, καθιστώντας τα ιδανικά για λέιζερ CO2 και YAG.
2- Βιομηχανική παρακολούθηση υψηλής θερμοκρασίας: Χρησιμοποιείται ως παράθυρο παρατήρησης σε φούρνους παραγωγής χάλυβα και γυαλιού, διατηρώντας καθαρή ορατότητα στους 1000-1500 °C.
3Αεροδιαστημική: Χρησιμοποιείται ως θέατρο διαστημικού σκάφους και ραδόμους πυραύλων, αντέχοντας την αεροδυναμική θέρμανση και την διάβρωση σωματιδίων κατά τη διάρκεια υπερηχητικής πτήσης.
4. Ειδική ανίχνευση περιβάλλοντος: Παρέχει αξιόπιστα κανάλια παρακολούθησης για υποβρύχια βαθέων υδάτων και συστήματα παρακολούθησης πυρηνικών αντιδραστήρων, με αντίσταση πίεσης άνω των 1000 ατμοσφαιρών.
