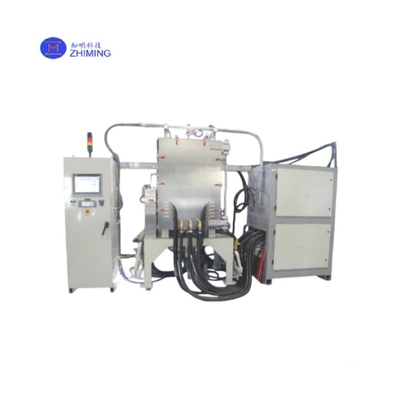

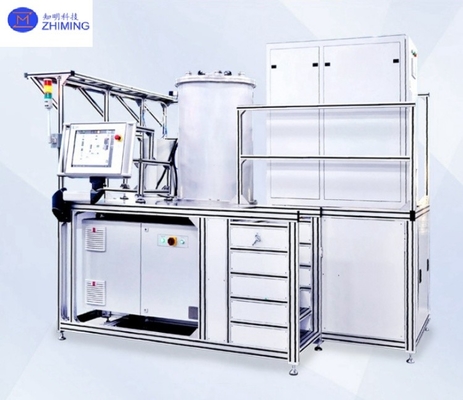

Ο φούρνος ανάπτυξης SiC Ingot χρησιμοποιεί μεθόδους PVT, Lely TSSG και LPE για την ανάπτυξη μεγάλων κρυστάλλων μεγέθους 4, 6 και 8 ίντσες.

Ο φούρνος ανάπτυξης SiC μπαγιά χρησιμοποιεί PVT, Lely, TSSG και LPE μεθόδους για να αναπτύξουν μεγάλου μεγέθους κρυστάλλους 4 ίντσες, 6 ίντσες και 8 ίντσες

Το εξοπλισμό ανάπτυξης μπαλόνων SiC επικεντρώνεται στην ανάπτυξη μεγάλων κρυστάλλων μεγέθους 4 ", 6 " και 8 " και επιτυγχάνει ταχείς ρυθμούς ανάπτυξης.το σχέδιο ενσωματώνει ένα ακριβώς ρυθμιζόμενο σύστημα κλίσης θερμοκρασίας στον άξονα, ευέλικτη ρύθμιση της ακτινικής κλίμακας θερμοκρασίας και ομαλή καμπύλη αλλαγής θερμοκρασίας, οι οποίες συνδυάζονται για να προωθήσουν την επίπεδη διεπαφή ανάπτυξης κρυστάλλων,με αποτέλεσμα την αύξηση του διαθέσιμου πάχους των κρυστάλλων.

Με τη βελτιστοποίηση της κατανομής του θερμικού πεδίου, ο εξοπλισμός μειώνει αποτελεσματικά την απώλεια πρώτων υλών, βελτιώνει το αποτελεσματικό ποσοστό αξιοποίησης της σκόνης και μειώνει σημαντικά τα απόβλητα υλικών.Επιπλέον, η συσκευή επιτρέπει τον ακριβή έλεγχο των αξιωτικών και ακτινοβολικών κλίσεων θερμοκρασίας, συμβάλλοντας στη μείωση της έντασης και της πυκνότητας εξάρθρωσης εντός του κρυστάλλου.Αυτά τα οφέλη μεταφράζονται απευθείας σε υψηλότερης ποιότητας κρυστάλλιο αποδόσεις, μειωμένα επίπεδα εσωτερικής πίεσης και βελτιωμένη συνέπεια του προϊόντος, καθιστώντας το απαραίτητο εργαλείο για την μεγάλης κλίμακας, οικονομικά αποδοτική παραγωγή κρυστάλλων SiC.

Ειδικοί τύποι κρυστάλλων για φούρνους καλλιέργειας ίνγκο SiC

Ο φούρνος ανάπτυξης αργού SiC είναι ο βασικός εξοπλισμός της τεχνολογίας ανάπτυξης κρυστάλλων SiC, υποστηρίζοντας τις ανάγκες παραγωγής διαφορετικών μεγεθών πλακιδίων 4, 6 και 8 ιντσών.Η συσκευή ενσωματώνει αρκετές προηγμένες διαδικασίες, συμπεριλαμβανομένης της PVT (φυσική μεταφορά ατμών), της μεθόδου Lely, της TSSG (μέθοδος διαλύματος με κλίση θερμοκρασίας) και της LPE (μέθοδος επιταξίας υγρής φάσης).Η μέθοδος PVT επιτυγχάνει την ανάπτυξη κρυστάλλων μέσω υπολίμανσης υψηλής θερμοκρασίας και επανακρυστάλλωσης, η μέθοδος Lely χρησιμοποιείται για την παρασκευή υψηλής ποιότητας κρυσταλλικών σπόρων, η μέθοδος TSSG ελέγχει τον ρυθμό ανάπτυξης των κρυστάλλων μέσω κλίσεων θερμοκρασίας,και ο κανόνας LPE είναι κατάλληλος για την ακριβή ανάπτυξη των επιταξιακών στρωμάτωνΟ συνδυασμός αυτών των τεχνολογιών βελτιώνει σημαντικά την αποτελεσματικότητα ανάπτυξης και την ποιότητα των κρυστάλλων SiC.

Ο σχεδιασμός του φούρνου ανάπτυξης SiC του επιτρέπει να αναπτύσσει ευέλικτα μια ποικιλία κρυσταλλικών δομών, όπως 4H, 6H, 2H και 3C,μεταξύ των οποίων η δομή 4H είναι η πρώτη επιλογή για συσκευές ισχύος λόγω των εξαιρετικών ηλεκτρικών ιδιοτήτων τηςΑυτές οι κρυστάλλινες δομές έχουν σημαντικές εφαρμογές σε συσκευές ισχύος SiC και υλικά ημιαγωγών, ειδικά σε ηλεκτρονική ισχύος, νέα οχήματα ενέργειας, επικοινωνίες 5G,και συσκευές υψηλής τάσης, όπου μπορούν να βελτιώσουν σημαντικά τις επιδόσεις των συσκευών και την ενεργειακή απόδοση.

Επιπλέον, ο φούρνος ανάπτυξης SiC εξασφαλίζει υψηλή ομοιογένεια της ανάπτυξης των κρυστάλλων και χαμηλό ποσοστό ελαττωμάτων μέσω ακριβούς ελέγχου της θερμοκρασίας και βελτιστοποιημένου περιβάλλοντος ανάπτυξης.Η παραγωγική της ικανότητα δεν αντανακλάται μόνο στην σταθερή ανάπτυξη υψηλής ποιότητας κρυστάλλων., αλλά και για την κάλυψη των αναγκών της βιομηχανικής παραγωγής μεγάλης κλίμακας, παρέχοντας αξιόπιστη τεχνική υποστήριξη για την ευρεία εφαρμογή των υλικών SiC.

Πλεονεκτήματα του κλιματιστικού κλιματιστικού φούρνου

1. Μοναδικό σχεδιασμό θερμικού πεδίου

Τα πλεονεκτήματα σχεδιασμού της μεθόδου αντίστασης PVT της ZMSH αντικατοπτρίζονται κυρίως στα ακόλουθα δύο σημεία:

According to the process needs to design a single or multiple independent temperature controllable heaters to meet the needs of precise control of large size SiC crystal growth temperature and raw material heating temperature, η ακτινική κλίση θερμοκρασίας της ανάπτυξης των κρυστάλλων είναι ελεγχόμενη, η οποία ευνοεί περισσότερο την ανάπτυξη των κρυστάλλων μεγάλου μεγέθους (ειδικά μεγαλύτερης των 8 ιντσών).Τα ηλεκτρομαγνητικά κύματα που εκπέμπονται από διαφορετικές σπείρες στη μέθοδο επαγωγής (σπείρες 1 και 2 στο εικόνα παραπάνω) θα έχουν διασταυρούμενες περιοχές, με αποτέλεσμα να είναι δύσκολο να ελεγχθεί με ακρίβεια η θερμοκρασία ανάπτυξης των κρυστάλλων.

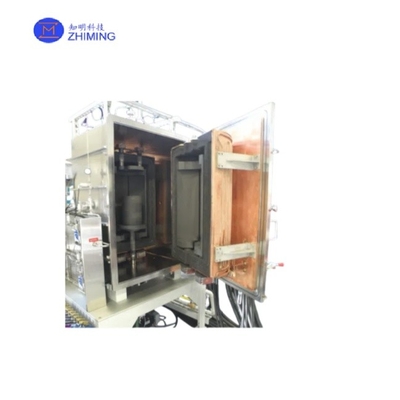

Ο μηχανισμός ανύψωσης έχει σχεδιαστεί ώστε να μπορεί να εντοπίζει την κατάλληλη διαμήκη κλίση θερμοκρασίας σύμφωνα με τα χαρακτηριστικά των διαφόρων θερμαντήρων.Ένας περιστρεφόμενος μηχανισμός έχει σχεδιαστεί για να εξαλείψει την άνιση θερμοκρασία της περιφέρειας του χωνευτή.

• Η κλίση θερμοκρασίας στον άξονα είναι ελεγχόμενη, η κλίση θερμοκρασίας στον ακτίνα ρυθμίζεται, η γραμμή θερμοκρασίας είναι απαλή, η διεπαφή ανάπτυξης κρυστάλλων είναι περίπου επίπεδη,και το πάχος του κρυστάλλου αυξάνεται.

• Μείωση της κατανάλωσης πρώτων υλών: το εσωτερικό θερμικό πεδίο κατανέμεται ομοιόμορφα, γεγονός που καθιστά την εσωτερική κατανομή θερμοκρασίας των πρώτων υλών πιο ομοιόμορφη,βελτιώνει σημαντικά το ποσοστό αξιοποίησης της σκόνης και μειώνει τα απόβλητα.

• Δεν υπάρχει ισχυρή σύνδεση μεταξύ της αξιωτικής θερμοκρασίας και της ακτινικής θερμοκρασίας.το οποίο είναι το κλειδί για την επίλυση του στρες των κρυστάλλων και τη μείωση της πυκνότητας εκτόξευσης των κρυστάλλων.

2. Υψηλή ακρίβεια ελέγχου

Ο υψηλής ακρίβειας έλεγχος του φούρνου ανάπτυξης κρυστάλλων SiC είναι ένα από τα βασικά τεχνικά πλεονεκτήματα του, το οποίο αντανακλάται κυρίως στις ακόλουθες πτυχές: η ακρίβεια τροφοδοσίας ισχύος φτάνει το 0.0005% για τη διασφάλιση της σταθερότητας και της συνέπειας της διαδικασίας θέρμανσηςΗ ακρίβεια ελέγχου της ροής αερίου είναι ± 0,05 L/ώρα για να εξασφαλίζεται η ακριβής παροχή αερίου αντίδρασης.που παρέχει ένα ομοιόμορφο θερμικό πεδίο περιβάλλον για την ανάπτυξη των κρυστάλλωνΗ ακρίβεια ελέγχου πίεσης της κοιλότητας είναι ± 10 Pa και διατηρούνται σταθερές συνθήκες ανάπτυξης.Αυτές οι υψηλής ακρίβειας παραμέτρους ελέγχου συνεργάζονται για να εξασφαλίσουν την υψηλής ποιότητας ανάπτυξη των κρυστάλλων SiC.

Τα βασικά στοιχεία του φούρνου ανάπτυξης SiC περιλαμβάνουν αναλογική βαλβίδα, μηχανική αντλία, μετρητή ροής αερίου, μοριακή αντλία και τροφοδοσία.Η αναλογική βαλβίδα χρησιμοποιείται για την ακριβή ρύθμιση της ροής αερίου και επηρεάζει άμεσα τη συγκέντρωση και τη διανομή του αερίου αντίδρασηςΟι μηχανικές και οι μοριακές αντλίες συνεργάζονται για να παρέχουν ένα υψηλό κενό περιβάλλον και να μειώσουν την επίδραση των ακαθαρσιών στην ανάπτυξη των κρυστάλλων.Οι μετρητές ροής αερίου εξασφαλίζουν την ακρίβεια της εισόδου αερίου και διατηρούν σταθερές συνθήκες ανάπτυξηςΗ τροφοδοσία υψηλής ακρίβειας παρέχει σταθερή ενεργειακή εισροή στο σύστημα θέρμανσης για να εξασφαλιστεί η ακρίβεια του ελέγχου της θερμοκρασίας.Η συνεργασία αυτών των συνιστωσών διαδραματίζει καθοριστικό ρόλο στον ρυθμό ανάπτυξης, την ποιότητα των κρυστάλλων και τον έλεγχο των ελαττωμάτων των κρυστάλλων SiC.

Οι φούρνοι ανάπτυξης SiC της ZMSH παρέχουν μια αξιόπιστη εγγύηση για την υψηλής ποιότητας παραγωγή κρυστάλλων SiC χάρη στον υψηλό έλεγχο ακρίβειας και στον βελτιστοποιημένο σχεδιασμό των βασικών συστατικών.Αυτό όχι μόνο προωθεί την ευρεία εφαρμογή των συσκευών ισχύος SiC στους τομείς της ηλεκτρονικής ισχύος, τα νέα ενεργειακά οχήματα και την επικοινωνία 5G, αλλά θέτει επίσης μια σταθερή βάση για την καινοτόμο ανάπτυξη της τεχνολογίας των ημιαγωγών στο μέλλον.Καθώς η ζήτηση για υλικά SiC συνεχίζει να αυξάνεται, οι τεχνολογικές εξελίξεις της ZMSH στον τομέα των φούρνων ανάπτυξης SiC θα ωθήσουν περαιτέρω τον κλάδο προς υψηλότερες επιδόσεις και χαμηλότερα κόστη.

3. αυτόματη λειτουργία

• Αυτόματη απάντηση:Παρακολούθηση σήματος, ανατροφοδότηση σήματος

• Αυτόματος συναγερμός:Προειδοποίηση υπερβολής, δυναμική ασφάλεια

• Ενεργός παράγοντας:Ειδικό σύστημα, αλληλεπίδραση ανθρώπου-υπολογιστή

• Αυτόματος έλεγχος:Παρακολούθηση και αποθήκευση παραμέτρων παραγωγής σε πραγματικό χρόνο, απομακρυσμένη πρόσβαση και έλεγχος κινητών τερματικών

Οι φούρνοι καρβιδίου του πυριτίου (SiC) της ZMSH ενσωματώνουν προηγμένη τεχνολογία αυτοματισμού που έχει σχεδιαστεί για να αυξήσει την λειτουργική απόδοση.Έχει σχεδιαστεί με ένα αυτόματο σύστημα παρακολούθησης που μπορεί να ανταποκριθεί σε αλλαγές σήματος σε πραγματικό χρόνο και να παρέχει ανατροφοδότηση, ενώ ενεργοποιεί αυτόματα συναγερμούς εάν οι παραμέτροι υπερβαίνουν ένα προκαθορισμένο εύρος.η οποία επιτρέπει στους χρήστες να παρακολουθούν τις παραμέτρους σε πραγματικό χρόνο και να επιτυγχάνουν ακριβή έλεγχοΕπιπλέον, το σύστημα έχει ενσωματωμένη λειτουργία ενεργού προειδοποίησης, η οποία είναι βολική για απομακρυσμένη υποστήριξη από εμπειρογνώμονες, αλλά βελτιστοποιεί επίσης την εμπειρία αλληλεπίδρασης μεταξύ ανθρώπων και μηχανών,διασφάλιση ομαλής λειτουργίας.

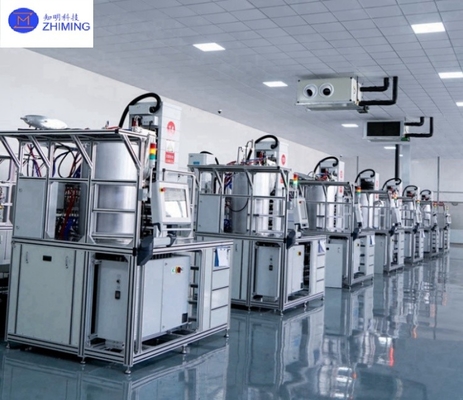

Αυτή η σειρά καινοτόμων χαρακτηριστικών μειώνει σημαντικά την ανάγκη χειροκίνητης παρέμβασης, ενισχύει την ακρίβεια διαχείρισης της διαδικασίας παραγωγής,εγγυάται αποτελεσματικά την υψηλής ποιότητας παραγωγή της μπαλόνιας SiC, και θέτει μια σταθερή βάση για τη βελτίωση της αποδοτικότητας σε περιβάλλοντα παραγωγής μεγάλης κλίμακας.

Δείκτης μονοκρυσταλλικού κλιβάνου ανάπτυξης καρβιδίου πυριτίου
