Σημείο 6H-P τύπου σιλικόνιοκαρβιδίου
Ο τύπος 6H-P Sic είναι κατασκευασμένος από προηγμένη διαδικασία προετοιμασίας υλικού ημιαγωγών με συγκεκριμένη κρυσταλλική δομή και τύπο ντόπινγκ.,Το σχέδιο με γωνία εκτός άξονα 2.0° βοηθά στη βελτιστοποίηση της απόδοσης του κρυστάλλου σε μια συγκεκριμένη κατεύθυνση για την κάλυψη των αναγκών συγκεκριμένων σενάριων εφαρμογής.
Χαρακτηριστικά:
1. Υψηλή συγκέντρωση ντόπινγκ:Ο τύπος 6H-P Sic επιτυγχάνει υψηλή συγκέντρωση της κατανομής φορέα τρύπας μέσω μιας ειδικής διαδικασίας ντόπινγκ, η οποία συμβάλλει στη βελτίωση της ηλεκτρικής αγωγιμότητας και της ταχύτητας εναλλαγής της συσκευής.
2. Χαμηλή αντίσταση:Λόγω της υψηλής συγκέντρωσης ντόπινγκ, το υπόστρωμα παρουσιάζει χαμηλή αντίσταση, η οποία συμβάλλει στη μείωση της απώλειας ενέργειας της συσκευής κατά τη διάρκεια της λειτουργίας.
3. Καλή θερμική σταθερότητα:Το ίδιο το υλικό Sic έχει πολύ υψηλό σημείο τήξης, καθιστώντας το υπόστρωμα 6H-P ικανό να διατηρεί σταθερή απόδοση σε περιβάλλον υψηλών θερμοκρασιών.
4. Εξαιρετικές μηχανικές ιδιότητες:Το υλικό Sic έχει υψηλή σκληρότητα, αντοχή στην φθορά και άλλα χαρακτηριστικά, καθιστώντας το υπόστρωμα 6H-P ικανό να αντέξει μεγαλύτερη μηχανική πίεση στη διαδικασία κατασκευής.
5- Βελτιστοποίηση γωνίας εκτός άξονα:Ο σχεδιασμός της γωνίας εκτός άξονα είναι 2,0°, έτσι ώστε η απόδοση του υποστρώματος να βελτιστοποιείται σε συγκεκριμένη κατεύθυνση, γεγονός που συμβάλλει στη βελτίωση της συνολικής απόδοσης της συσκευής.
Τεχνική παράμετρος:
2 Διάμετρος εκατοστών ΣιλικόνιοΥπόστρωμα καρβιδίου (SiC) Προδιαγραφές
|
Τεχνολογία Αξία
|
βιομηχανική κατηγορία
Κατηγορία παραγωγής
(Π βαθμός)
|
Έρευνας
Ερευνητικός βαθμός
(Βάση R)
|
试片级
Αξία ψεύτικη
(Τμήμα D)
|
| Διάμετρος |
500,8 mm±0,38 mm |
| 厚度 Δάχος |
350 μm±25 μm |
| 晶片方向 Προσανατολισμός κυψελών |
Εκτός άξονα: 2,0°-4,0° προς τα εμπρός [1120] ± 0,5° για 4H/6H-P, στον άξονα: ∆111 ∆± 0,5° για 3C-Ν |
| ∆υστικότητα μικροσωλήνων Δυστικότητα μικροσωλήνων |
0 cm-2 |
| ηλεκτρική αντίσταση ※αντίσταση |
4H/6H-P |
≤ 0,1 Ω.cm |
| 3C-N |
≤ 0,8 mΩ•cm |
| 主定位边方向 Πρωταρχική επίπεδη κατεύθυνση |
4H/6H-P |
{10-10} ±5,0° |
| 3C-N |
{1-10} ±5,0° |
| 主定位边长度 Πρωτογενές επίπεδο μήκος |
150,9 mm ±1,7 mm |
| 次定位边长度 Δευτερογενές επίπεδο μήκος |
80,0 mm ±1,7 mm |
| Γενική διεύθυνση |
Σημείωση: 90° CW. από το Prime flat ±5,0° |
| 边缘除除 Edge Αποκλεισμός |
3 χιλιοστά |
3 χιλιοστά |
| 总厚度变化 / ¥曲度 / ¥曲度 TTV / Bow / Warp |
≤ 2,5 μm/≤5 μm/≤15 μm/≤30 μm |
| 表面粗度※ Ακαμψία |
Πολωνική Ra≤1 nm |
| CMP Ra≤0,2 nm |
| 边缘裂纹 (强光灯观测) Τρύπες στην άκρη από υψηλής έντασης φως |
Κανένα |
1 επιτρέπεται, ≤1 mm |
| 六方空洞 ((强光灯观测)) ※ Χέξ πλάκες με υψηλή ένταση φωτός |
Συσσωρευτική έκταση ≤1 % |
Συγκεντρωτική έκταση ≤3 % |
| Πολυτύποι περιοχών με υψηλή ένταση φωτός |
Κανένα |
Συγκεντρωτική έκταση ≤ 2 % |
Συγκεντρωτική έκταση ≤ 5% |
|
Si 面划痕 ((强光灯观测) #
Η επιφάνεια του πυριτίου γρατζουνίζεται από το φως υψηλής έντασης
|
3 γρατζουνιές σε 1 × πλάκα
διάμετρος σωρευτικό μήκος
|
5 γρατζουνιές σε 1 × σφραγίδα
διάμετρος σωρευτικό μήκος
|
8 γρατσουνιές σε 1 × διαμέτρου κυψελού σωρευτικό μήκος |
| 崩边 ((强光灯观测) Edge Chips High By Intensity Φως φωτός |
Κανένα |
3 επιτρέπεται, ≤0,5 mm το καθένα |
5 επιτρέπεται, ≤ 1 mm το καθένα |
|
∆είγμα ρύπανσης.
Η μόλυνση της επιφάνειας του πυριτίου με υψηλή ένταση
|
Κανένα |

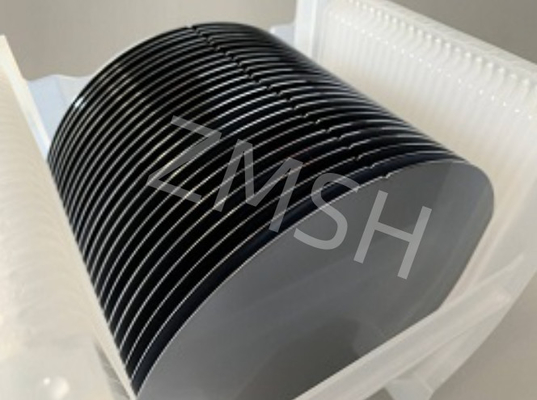

| 包装 Συσκευή |
Κασέτα με πολλαπλές πλάκες ή δοχείο με μία μόνο πλάκα |
Σημειώσεις:
※Τα όρια ελαττωμάτων ισχύουν για ολόκληρη την επιφάνεια της πλακέτας, εκτός από την περιοχή αποκλεισμού της άκρης.
Εφαρμογές:
- Συσκευές ισχύος:Τα υποστρώματα SiC τύπου 3C-N χρησιμοποιούνται ευρέως σε συσκευές MOSFET καρβιδίου πυριτίου με ελεγχόμενη τάση, ειδικά στον τομέα της μέσης τάσης (κάτω από 1200 V).
- Εξοπλισμός επικοινωνίας υψηλής συχνότητας:Λόγω των εξαιρετικών επιδόσεων υψηλής συχνότητας, το SiC τύπου 3C-N χρησιμοποιείται ως βασικό υλικό εξοπλισμού επικοινωνίας υψηλής συχνότητας.
- Ηλεκτρονική ισχύος:Τα υποστρώματα SiC τύπου 3C-N είναι κατάλληλα για τον τομέα της ηλεκτρονικής ισχύος, ιδίως σε εξοπλισμό μετατροπής ισχύος με υψηλές επιδόσεις και υψηλή αξιοπιστία.
- Αεροδιαστημική και στρατιωτική:Με την υψηλή αντοχή και αντοχή σε υψηλές θερμοκρασίες, το SiC τύπου 3C-N χρησιμοποιείται στον αεροδιαστημικό και στρατιωτικό εξοπλισμό.
- Δεν ξέρω.
- Ιατρικός εξοπλισμός:Η αντοχή του στη διάβρωση και η υψηλή ακρίβεια του καθιστούν επίσης μια πιθανή εφαρμογή σε ιατρικές συσκευές.
Δείκτης δείγματος:
