Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Κίνα
Μάρκα: ZMSH
Πιστοποίηση: rohs
Αριθμό μοντέλου: 4H-P SiC
Όροι πληρωμής και αποστολής
Ποσότητα παραγγελίας min: 10 εκατοστά
Τιμή: by case
Συσκευασία λεπτομέρειες: Προσαρμοσμένο πλαστικό κουτί
Χρόνος παράδοσης: σε 30days
Όροι πληρωμής: Τ/Τ
Δυνατότητα προσφοράς: 1000pc/month
μέγεθος: |
5*5mm/10*10mm |
Σκληρότητα επιφάνειας: |
HV0.3>2500 |
Σφιχτότητα: |
3.21 G/cm3 |
Συντελεστής θερμικής διαστολής: |
4.5 Χ 10-6/K |
Διορθωτική σταθερά: |
9.7 |
Δυνατότητα τράβηξης: |
>400MPa |
Δυναμική τάση: |
5,5 MV/cm |
Εφαρμογές: |
Ηλεκτρικά οχήματα, δορυφορικές επικοινωνίες |
μέγεθος: |
5*5mm/10*10mm |
Σκληρότητα επιφάνειας: |
HV0.3>2500 |
Σφιχτότητα: |
3.21 G/cm3 |
Συντελεστής θερμικής διαστολής: |
4.5 Χ 10-6/K |
Διορθωτική σταθερά: |
9.7 |
Δυνατότητα τράβηξης: |
>400MPa |
Δυναμική τάση: |
5,5 MV/cm |
Εφαρμογές: |
Ηλεκτρικά οχήματα, δορυφορικές επικοινωνίες |
Περιγραφή του προϊόντος:

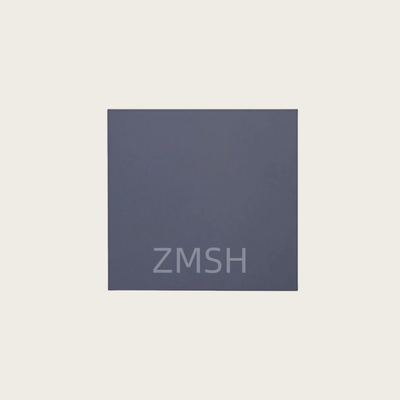

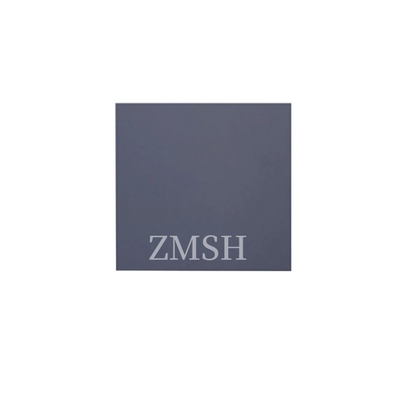

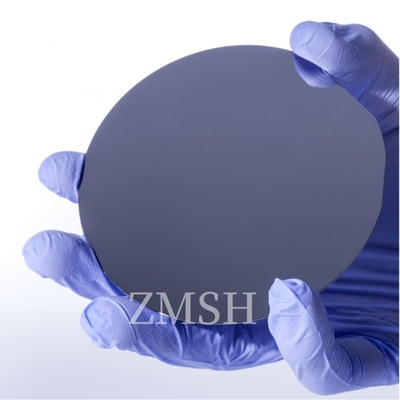

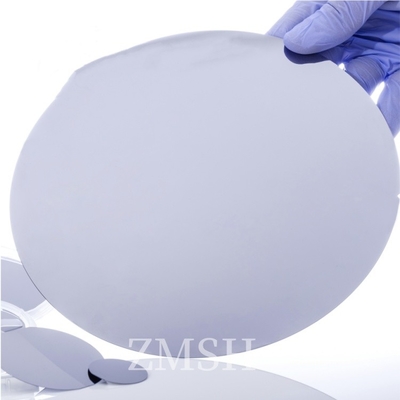

Sic Silicon Carbide Wafer 5*5mm/10*10mm 4H-P Τύπος Προϊόντος για ηλεκτρονική ενέργεια
Το καρβίδιο πυριτίου 4H-P (SiC) είναι ένα σημαντικό υλικό ημιαγωγών που χρησιμοποιείται συνήθως σε ηλεκτρονικές συσκευές υψηλής θερμοκρασίας, υψηλής συχνότητας και υψηλής ισχύος.Το 4H-SiC είναι ένας τύπος της κρυσταλλικής του δομής που έχει μια εξαγωνική δομή πλέγματοςΤο ευρύ εύρος ζώνης (περίπου 3,26 eV) του επιτρέπει να λειτουργεί σε περιβάλλον υψηλής θερμοκρασίας και υψηλής τάσης.μπορεί αποτελεσματικά να κατευθύνει και να εξαλείφει τη θερμότηταΤο P-type doped silicon carbide έχει χαμηλή αντίσταση και είναι κατάλληλο για την κατασκευή συνδέσεων PN.η ζήτηση για καρβίδιο πυριτίου τύπου 4H-P αναμένεται να συνεχίσει να αυξάνεται, την προώθηση σχετικών ερευνών και τεχνολογικών εξελίξεων.
Χαρακτηριστικά:
· Τύπος:Ο κρύσταλλος 4H-SiC έχει εξαγωνική δομή πλέγματος και παρέχει εξαιρετικά ηλεκτρικά χαρακτηριστικά.
· Ευρύ φάσμα:περίπου 3,26 eV για εφαρμογές υψηλής θερμοκρασίας και υψηλής συχνότητας.
· Ντόπινγκ τύπου P:Η αγωγιμότητα τύπου P επιτυγχάνεται με στοιχεία ντόπινγκ όπως το αλουμίνιο, αυξάνοντας τη συγκέντρωση του αγωγού πόρων.
· Αντίσταση:Χαμηλή αντίσταση, κατάλληλη για συσκευές υψηλής ισχύος.
· Υψηλή θερμική αγωγιμότητα:Περίπου 4,9 W/m·K, αποτελεσματική απώλεια θερμότητας, κατάλληλη για εφαρμογές υψηλής πυκνότητας ισχύος.
· Αντοχή σε υψηλές θερμοκρασίες:Μπορεί να λειτουργήσει σταθερά σε περιβάλλον υψηλών θερμοκρασιών.
· Υψηλή σκληρότητα:Πολύ υψηλή μηχανική αντοχή και αντοχή σε σκληρές συνθήκες.
· Υψηλή τάση διακοπής:Δυνατότητα αντοχής σε υψηλότερες τάσεις και μείωση του μεγέθους της συσκευής.
· Χαμηλή απώλεια μετάδοσης:Καλές ιδιότητες εναλλαγής σε λειτουργία υψηλής συχνότητας για τη βελτίωση της απόδοσης.
· Αντίσταση στη διάβρωση:Καλή αντοχή στη διάβρωση σε ένα ευρύ φάσμα χημικών ουσιών.
· Ευρύ φάσμα εφαρμογών:κατάλληλο για ηλεκτρικά οχήματα, μετατροπείς, ενισχυτές υψηλής ισχύος και άλλους τομείς.
Τεχνικές παραμέτρους:
Τροπολογία |
精选级 ((Z 级) Μηδενική παραγωγή MPD Κατηγορία (κατηγορία Z) |
工业级 ((Π 级) Τυποποιημένη παραγωγή Τάξη (Τάξη P) |
测试级 ((Δ 级) Κατηγορία εικονικών (κατηγορία D) |
||
Διάμετρος | 99.5 mm~100,0 mm | ||||
厚度 Δάχος | 350 μm ± 25 μm | ||||
晶片方向 Προσανατολισμός κυψελών | Εκτός άξονα: 2,0°-4,0° προς τα εμπρός [112 | 0] ± 0,5° για 4H/6H-P, στον άξονα: ∆111 ∆± 0,5° για 3C-Ν | |||
微管密度 ※ Μικροσωλήνες πυκνότητα | 0 cm-2 | ||||
电 阻 率 ※ Αντίσταση | p-τύπου 4H/6H-P | ≤0,1 Ω·cm | ≤ 0,3 Ω·cm | ||
n-τύπου 3C-N | ≤ 0,8 mΩ ̊cm | ≤ 1 m Ω ̊cm | |||
主定位边方向 πρωτεύουσα Οριζόντιο προσανατολισμό |
4H/6H-P |
- {1010} ± 5,0° |
|||
3C-N |
- {110} ± 5,0° |
||||
主定位边长度 Πρωτογενές επίπεδο μήκος | 32.5 mm ± 2,0 mm | ||||
次定位边长度 Δευτερογενές επίπεδο μήκος | 180,0 mm ± 2,0 mm | ||||
Γενική διεύθυνση | Σημείωση: | ||||
边缘除除 Edge Αποκλεισμός | 3 χιλιοστά | 6 χιλιοστά | |||
局部厚度变化/总厚度变化/?? 曲度/?? 曲度 LTV/TTV/Bow /Warp | ≤ 2,5 μm/≤5 μm/≤15 μm/≤30 μm | ≤ 10 μm/≤ 15 μm/≤ 25 μm/≤ 40 μm | |||
表面粗?? 度 ※ Ακαμψία | Πολωνική Ra≤1 nm | ||||
CMP Ra≤0,2 nm | Ra≤0,5 nm | ||||
边缘裂纹 (强光灯观测) Τρύπες στην άκρη από υψηλής έντασης φως | Κανένα | Συγκεντρωτικό μήκος ≤ 10 mm, μεμονωμένο μήκος ≤ 2 mm | |||
六方空洞 ((强光灯测)) ※ Εξακόσιοι Πλάκες Με Υψηλή Εντολή Φωτός | Συγκεντρωτική έκταση ≤ 0,05% | Συγκεντρωτική έκταση ≤0,1% | |||
Πολυτύποι περιοχών με υψηλή ένταση φωτός | Κανένα | Συγκεντρωτική έκταση ≤ 3% | |||
Οπτικοακουστικές ενσωματώσεις άνθρακα | Συγκεντρωτική έκταση ≤ 0,05% | Συγκεντρωτική έκταση ≤ 3% | |||
# Η επιφάνεια του πυριτίου γρατζουνίζεται από υψηλής έντασης φως | Κανένα | Συγκεντρωτικό μήκος ≤ 1 × διάμετρος πλάκας | |||
崩边 ((强光灯观测) Τριχόπλευρα High By Intensity Light | Καμία δεν επιτρέπεται πλάτος και βάθος ≥ 0,2 mm | 5 επιτρέπεται, ≤ 1 mm το καθένα | |||
Η ρύπανση της επιφάνειας του πυριτίου με υψηλή ένταση | Κανένα |
Εφαρμογές:
1.Ηλεκτρονική ισχύος
Μετατροπείς ισχύος: Για αποδοτικούς προσαρμογείς ισχύος και μετατροπείς για μικρότερο μέγεθος και υψηλότερη ενεργειακή απόδοση.
Ηλεκτρικά οχήματα: Βελτιστοποίηση της απόδοσης μετατροπής ισχύος στις μονάδες κίνησης και σταθμούς φόρτισης για ηλεκτρικά οχήματα.
2.Συσκευές ραδιοσυχνοτήτων
Ενισχυτές μικροκυμάτων: Χρησιμοποιούνται σε συστήματα επικοινωνίας και ραντάρ για την παροχή αξιόπιστης υψηλής συχνότητας απόδοσης.
Πληροφορίες μέσω δορυφόρου: ενισχυτής υψηλής ισχύος για δορυφόρους επικοινωνίας.
3.Εφαρμογές υψηλών θερμοκρασιών
Αισθητήρας: Αισθητήρας που χρησιμοποιείται σε περιβάλλοντα ακραίων θερμοκρασιών, ικανός για σταθερή λειτουργία.
Βιομηχανικός εξοπλισμός: εξοπλισμός και όργανα προσαρμοσμένοι σε συνθήκες υψηλών θερμοκρασιών.
4.Οπτοηλεκτρονικά
Τεχνολογία LED: Χρησιμοποιείται για τη βελτίωση της φωτεινής απόδοσης σε συγκεκριμένα LED μικρού μήκους κύματος.
Λέιζερ: Αποτελεσματικές εφαρμογές λέιζερ.
5.Συστήματα ηλεκτροδότησης
Έξυπνο δίκτυο: Βελτίωση της ενεργειακής απόδοσης και της σταθερότητας στην μεταφορά συνεχούς ρεύματος υψηλής τάσης (HVDC) και τη διαχείριση του δικτύου.
6.Καταναλωτικά Ηλεκτρονικά
Συσκευή ταχείας φόρτισης: Φορητός φορτιστής για ηλεκτρονικές συσκευές που βελτιώνει την απόδοση φόρτισης.
7.Ανανεώσιμη ενέργεια
Ηλιακός μετατροπέας: επίτευξη υψηλότερης αποδοτικότητας μετατροπής ενέργειας σε φωτοβολταϊκά συστήματα.
Προσαρμογή:
Το υπόστρωμα SiC είναι διαθέσιμο σε τύπο 4H-P και είναι πιστοποιημένο RoHS. Η ελάχιστη ποσότητα παραγγελίας είναι 10pc και η τιμή είναι κατά περίπτωση.Ο χρόνος παράδοσης είναι εντός 30 ημερών και αποδεχόμαστε τους όρους πληρωμής T / TΗ ικανότητα προμήθειας μας είναι 1000pcs/μηνα. Το μέγεθος του υπόστρωμα SiC είναι 6 ίντσες.
Οι υπηρεσίες μας:
Η ZMSH προσφέρει μια ολοκληρωμένη γκάμα λύσεων 4H-P υποστρώματος καρβιδίου του πυριτίου, συμπεριλαμβανομένης της κοπής υψηλής ακρίβειας, της επαγγελματικής γυάλωσης, της προσαρμοσμένης ντόπινγκ,και αυστηρές δοκιμές ποιότητας για να διασφαλιστεί ότι κάθε υπόστρωμα πληροί τις ειδικές ανάγκες σας για υψηλές επιδόσεις, εξαιρετικά αξιόπιστες και μακροχρόνιες συσκευές ημιαγωγών.
Γενικά ερωτήματα:
1. Ε: Τι είναι το υπόστρωμα του καρβιδίου του πυριτίου τύπου 4H-P;
Α: Το υπόστρωμα του καρβιδίου του πυριτίου τύπου 4H-P είναι υλικό καρβιδίου του πυριτίου με συγκεκριμένη κρυσταλλική δομή, το οποίο χρησιμοποιείται κυρίως στην κατασκευή συσκευών ημιαγωγών υψηλής απόδοσης.
2Ε: Πώς να επιλέξετε υψηλής ποιότητας υπόστρωμα καρβιδίου πυριτίου τύπου 4H-P;
Α: Πρέπει να δίνεται προσοχή σε βασικές παραμέτρους όπως η ποιότητα των κρυστάλλων, η συγκέντρωση των προσμείξεων, η τραχύτητα της επιφάνειας και η ακρίβεια των διαστάσεων,και προμηθευτές με καλή φήμη και αυστηρό έλεγχο ποιότητας θα πρέπει να επιλέγονται.
3Ε: Ποια είναι τα βασικά βήματα στη διαδικασία παραγωγής του υποστρώματος του καρβιδίου του πυριτίου τύπου 4H-P;
Α: Συμπεριλαμβανομένων των σταδίων σύνθεσης πρώτων υλών, ανάπτυξης κρυστάλλων, κοπής, γυάλωσης και επιθεώρησης, κάθε στάδιο απαιτεί υψηλή ακρίβεια και αυστηρό έλεγχο για να εξασφαλιστεί η ποιότητα του τελικού προϊόντος.
