Σίλικον Καρβιδίου Wafer 4H P-Type Zero MPD Παραγωγή βαθμό Dummy βαθμό 4 ίντσες 6 ίντσες

Σίλικον Καρβίδιο Wafer 4H P-τύπου μηδέν MPD Παραγωγή βαθμό Dummy βαθμό 4 ίντσες 6 ίντσες

Σύνθεση του Silicon Carbide Wafer 4H P-Type

Η παρούσα μελέτη παρουσιάζει τα χαρακτηριστικά και τις δυνητικές εφαρμογές μιας πλακέτας 4H P-Type Silicon Carbide (SiC), ενός υλικού ημιαγωγών γνωστού για τις εξαιρετικές ηλεκτρονικές και θερμικές του ιδιότητες.Η πλάκα 4H-SiCΈχει ένα ευρύ εύρος ζώνης 3,26 eV, υψηλή κινητικότητα ηλεκτρονίων και εξαιρετική θερμική αγωγιμότητα.που το καθιστά εξαιρετικά κατάλληλο για υψηλής τάσηςΕπιπλέον, η ικανότητά του να αντέχει σε σκληρά περιβάλλοντα, όπως υψηλή ακτινοβολία και ακραίες θερμοκρασίες, το καθιστά ιδανικό για χρήση στον αεροδιαστημικό τομέα,ηλεκτρονική ισχύοςΗ εργασία αυτή επικεντρώνεται στη διαδικασία κατασκευής της πλακέτας SiC τύπου 4H P, στις ιδιότητες του υλικού, στην ποιότητα των υλικών και στην ποιότητα των υλικών.και τη δυνατότητά του για τη βελτίωση των επιδόσεων των συσκευών σε προηγμένα ηλεκτρονικά συστήματα.

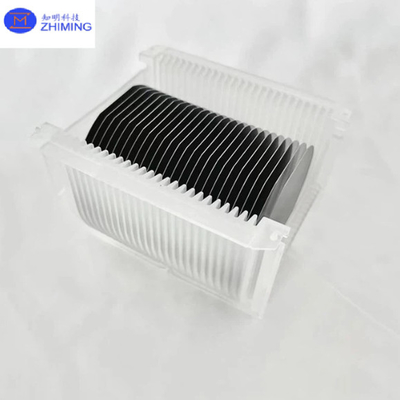

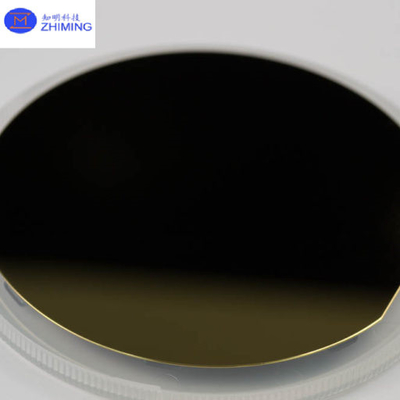

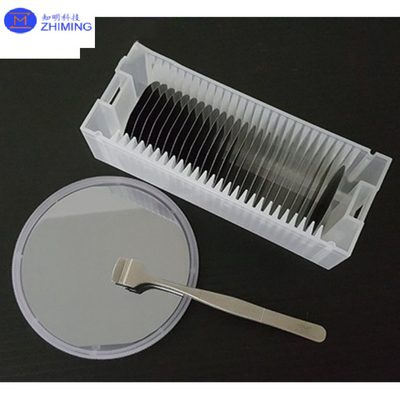

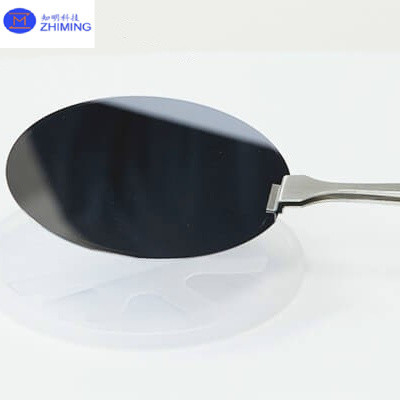

Φωτογραφίες του Silicon Carbide Wafer 4H P-Type

Διάγραμμα δεδομένων Silicon Carbide Wafer 4H P-Type

4 ίντσες διάμετρος Καρβιδίου Σιλικίου (SiC) Προδιαγραφή υποστρώματος

Τροπολογία			精选级 ((Z 级) Μηδενική παραγωγή MPD Κατηγορία (κατηγορία Z)	工业级 ((Π 级) Τυποποιημένη παραγωγή Τάξη (Τάξη P)	测试级 ((Δ 级) Κατηγορία εικονικών (κατηγορία D)
Διάμετρος			99.5 mm~100,0 mm
厚度 Δάχος			350 μm ± 25 μm
晶片方向 Προσανατολισμός κυψελών			Εκτός άξονα: 2,0°-4,0° προς τα εμπρός [1120] ± 0,5° για 4H/6H-P, στον άξονα: ∆111 ∆± 0,5° για 3C-Ν
微管密度 ※ Μικροσωλήνες πυκνότητα			0 cm-2
电 阻 率 ※ Αντίσταση	p-τύπου 4H/6H-P		≤0,1 Ω·cm		≤ 0,3 Ω·cm
	n-τύπου 3C-N		≤ 0,8 mΩ ̊cm		≤ 1 m Ω ̊cm
主定位边方向 (Κύρια θέση)πρωτογενής Οριζόντιο προσανατολισμό		4H/6H-P	- {1010} ± 5,0°
		3C-N	- {110} ± 5,0°
主定位边长度 Πρωτογενές επίπεδο μήκος			32.5 mm ± 2,0 mm
次定位边长度 Δευτερογενές επίπεδο μήκος			180,0 mm ± 2,0 mm
Γενική διεύθυνση			Σημείωση:
边缘除除 Edge Αποκλεισμός			3 χιλιοστά		6 χιλιοστά
局部厚度变化/总厚度变化/?? 曲度/?? 曲度 LTV/TTV/Bow /Warp			≤ 2,5 μm/≤5 μm/≤15 μm/≤30 μm		≤ 10 μm/≤ 15 μm/≤ 25 μm/≤ 40 μm
表面粗?? 度 ※ Ακαμψία			Πολωνική Ra≤1 nm
			CMP Ra≤0,2 nm		Ra≤0,5 nm
边缘裂纹 (强光灯观测) Τρύπες στην άκρη από υψηλής έντασης φως			Κανένα		Συγκεντρωτικό μήκος ≤ 10 mm, μεμονωμένο μήκος ≤ 2 mm
六方空洞 ((强光灯测)) ※ Εξακόσιοι Πλάκες Με Υψηλή Εντολή Φωτός			Συγκεντρωτική έκταση ≤ 0,05%		Συγκεντρωτική έκταση ≤0,1%
Πολυτύποι περιοχών με υψηλή ένταση φωτός			Κανένα		Συγκεντρωτική έκταση ≤ 3%
Οπτικοακουστικές ενσωματώσεις άνθρακα			Συγκεντρωτική έκταση ≤ 0,05%		Συγκεντρωτική έκταση ≤ 3%
# Η επιφάνεια του πυριτίου γρατζουνίζεται από υψηλής έντασης φως			Κανένα		Συγκεντρωτικό μήκος ≤ 1 × διάμετρος πλάκας
崩边 ((强光灯观测) Τριχόπλευρα High By Intensity Light			Καμία δεν επιτρέπεται πλάτος και βάθος ≥ 0,2 mm		5 επιτρέπεται, ≤ 1 mm το καθένα
Η ρύπανση της επιφάνειας του πυριτίου με υψηλή ένταση			Κανένα
包装 Συσκευή			Κασέτα με πολλαπλές πλάκες ή δοχείο με μία μόνο πλάκα

Ιδιότητες του Silicon Carbide Wafer 4H P-Type

Η πλακέτα 4H P-Type Silicon Carbide (SiC) έχει τις ακόλουθες βασικές ιδιότητες:

Κρυστάλλινη δομή:

Το 4H-SiC έχει μια εξαγωνική κρυσταλλική δομή με τέσσερα στρώματα στη σειρά στοιβάσματος του.

Διοδηγικότητα τύπου P:

Η πλάκα είναι ντόπιση με ακαθαρσίες αποδέκτη (όπως αλουμίνιο ή βόριο), δίνοντάς της αγωγιμότητα τύπου P. Αυτό επιτρέπει στην πλάκα να διεξάγει φορείς θετικού φορτίου (τρύπες),που το καθιστά κατάλληλο για εφαρμογές σε συσκευές ισχύος και τρανζίστορες.

Ευρύ εύρος:

Το 4H-SiC διαθέτει ένα ευρύ εύρος ζώνης περίπου 3,26 eV, επιτρέποντάς του να λειτουργεί σε υψηλότερες τάσεις, θερμοκρασίες και συχνότητες σε σύγκριση με το πυρίτιο.Αυτή η ιδιότητα το καθιστά ιδανικό για ηλεκτρονική ισχύ και εφαρμογές υψηλής θερμοκρασίας.

Υψηλή κινητικότητα ηλεκτρονίων:

Το 4H-SiC έχει υψηλότερη κινητικότητα ηλεκτρονίων (~ 900 cm2/Vs) σε σύγκριση με άλλους πολυτύπους SiC, οδηγώντας σε βελτιωμένες επιδόσεις σε ηλεκτρονικές συσκευές υψηλής συχνότητας και υψηλής ισχύος.

Θερμική αγωγιμότητα:

Με εξαιρετική θερμική αγωγιμότητα, το 4H-SiC εξαλείφει αποτελεσματικά τη θερμότητα, καθιστώντας το κατάλληλο για συσκευές που λειτουργούν σε περιβάλλοντα υψηλής ισχύος ή υψηλής θερμοκρασίας,όπως μετατροπείς ισχύος και συσκευές ραδιοσυχνοτήτων.

Ηλεκτρικό πεδίο υψηλής διάσπασης:

Το 4H-SiC μπορεί να αντέξει υψηλότερα ηλεκτρικά πεδία (~ 2,2 MV / cm), επιτρέποντας στις συσκευές που κατασκευάζονται από αυτό να λειτουργούν σε υψηλότερες τάσεις χωρίς τον κίνδυνο βλάβης.

Αντίσταση στην ακτινοβολία:

Το υλικό αυτό είναι εξαιρετικά ανθεκτικό στη ραδιενέργεια, γεγονός που το καθιστά κατάλληλο για χρήση σε αεροδιαστημικές, δορυφορικές και πυρηνικές εφαρμογές.

Αυτές οι ιδιότητες καθιστούν την πλάκα SiC τύπου 4H ιδανική για εφαρμογές υψηλής απόδοσης, υψηλής απόδοσης και υψηλής αντοχής σε τομείς όπως η ηλεκτρονική ισχύς, η αεροδιαστημική και η ανανεώσιμη ενέργεια.

Εφαρμογές του τύπου 4H P

Η πλακέτα 4H P-Type Silicon Carbide (SiC) χρησιμοποιείται ευρέως σε διάφορες προηγμένες εφαρμογές λόγω των μοναδικών ιδιοτήτων του υλικού.

Ηλεκτρονική ενέργεια:

Το ευρύ εύρος ζώνης και η υψηλή τάση διάσπασης του 4H-SiC το καθιστούν ιδανικό για χρήση σε συσκευές ημιαγωγών ισχύος όπως MOSFET, διόδους Schottky και θυρίστορες.Αυτές οι συσκευές είναι απαραίτητες σε υψηλής τάσης, υψηλής απόδοσης συστήματα ενέργειας όπως μετατροπείς, μετατροπείς και κινητήρες για ηλεκτρικά οχήματα (EV), συστήματα ανανεώσιμης ενέργειας και βιομηχανικό εξοπλισμό.

Ηλεκτρονικά προϊόντα υψηλής θερμοκρασίας:

Η ικανότητα του 4H-SiC να λειτουργεί σε υψηλές θερμοκρασίες το καθιστά κατάλληλο για ηλεκτρονικά ισχύος σε ακραία περιβάλλοντα, όπως αεροδιαστημική, αυτοκινητοβιομηχανία και βιομηχανίες πετρελαίου και φυσικού αερίου.κυκλώματα ελέγχου, και μονάδες ισχύος που πρέπει να λειτουργούν υπό σκληρές θερμικές συνθήκες.

Συσκευές υψηλής συχνότητας:

Λόγω της υψηλής κινητικότητας των ηλεκτρονίων και της θερμικής αγωγιμότητας του, το 4H-SiC είναι ένα προτιμώμενο υλικό για συσκευές υψηλής συχνότητας, όπως ενισχυτές ραδιοσυχνοτήτων, τρανζίστορες μικροκυμάτων και συστήματα ραντάρ.Επιτρέπει υψηλότερες ταχύτητες εναλλαγής και μειωμένες απώλειες ενέργειας, κρίσιμη για τις επικοινωνίες και τις εφαρμογές άμυνας.

Ηλεκτρικά οχήματα:

Στα ηλεκτρικά οχήματα, τα πλακάκια 4H-SiC χρησιμοποιούνται σε συστήματα διαχείρισης ενέργειας, όπως φορτιστές εσωτερικού φορτίου, μετατροπείς ισχύος και ελεγκτές κινητήρων.ταχύτεροι χρόνοι φόρτισης, και βελτιωμένες επιδόσεις του οχήματος με τη μείωση των ενεργειακών απωλειών και της διάσπασης θερμότητας.

Συστήματα ανανεώσιμης ενέργειας:

Η υψηλή απόδοση και αντοχή των συσκευών ισχύος 4H-SiC τις καθιστούν αναπόσπαστο μέρος των συστημάτων ανανεώσιμης ενέργειας όπως οι ηλιακοί μετατροπείς και οι ελεγκτές ανεμογεννήτρων.Βοηθούν στη βελτίωση της απόδοσης του συστήματος με ελαχιστοποίηση των ενεργειακών απωλειών και επιτρέπουν τη λειτουργία σε συνθήκες υψηλού στρες.

Αεροδιαστημική και Άμυνα:

Η αντοχή της σε ακτινοβολία και οι δυνατότητες υψηλών θερμοκρασιών του 4H-SiC το καθιστούν κατάλληλο για αεροδιαστημικές εφαρμογές όπως δορυφορικά συστήματα, εξοπλισμός διαστημικής εξερεύνησης και στρατιωτικά ηλεκτρονικά.Εξασφαλίζει την αξιοπιστία και την απόδοση σε σκληρά περιβάλλοντα με υψηλή έκθεση σε ακτινοβολία.

Δίκτυα ηλεκτρικής ενέργειας υψηλής τάσης:

Οι πλάκες 4H-SiC χρησιμοποιούνται σε δίκτυα μεταφοράς και διανομής ενέργειας.η ενσωμάτωση ανανεώσιμων πηγών ενέργειας, και βελτίωση της σταθερότητας των δικτύων ηλεκτρικής ενέργειας.

Οι εφαρμογές αυτές καταδεικνύουν το ευρύ φάσμα των βιομηχανιών όπου τα πλακίδια SiC τύπου 4H P είναι κρίσιμα, ιδίως σε τομείς που απαιτούν υψηλή απόδοση, υψηλή ισχύ, υψηλή απόδοση, υψηλή απόδοση και υψηλή απόδοση.και αντοχή σε ακραίες συνθήκες.

Ερωτήσεις και απαντήσεις

Ε:Τι είναι ένα υπόστρωμα πλακέτας καρβιδίου πυριτίου;

Α:Ένα υπόστρωμα κυψελών από καρβίδιο του πυριτίου (SiC) είναι μια λεπτή φέτα κρυσταλλικού υλικού SiC που χρησιμοποιείται ως βάση για την κατασκευή συσκευών ημιαγωγών.Τα υποστρώματα SiC είναι γνωστά για την ανώτερη ηλεκτρικήΠαρέχουν ένα ευρύ εύρος ζώνης, υψηλή θερμική αγωγιμότητα και υψηλή τάση διάσπασης, καθιστώντας τους ιδανικούς για υψηλής ισχύος,υψηλής θερμοκρασίας, και εφαρμογές υψηλής συχνότητας.

Τα υποστρώματα SiC χρησιμοποιούνται κυρίως σε ηλεκτρονικά ισχύος, συμπεριλαμβανομένων των MOSFET, των διόδων Schottky και των συσκευών RF, όπου η απόδοση σε ακραίες συνθήκες είναι κρίσιμη.Επίσης χρησιμεύουν ως βάση για την ανάπτυξη επιταξιακών στρωμάτων, όπου αποθηκεύονται πρόσθετα υλικά ημιαγωγών για τη δημιουργία προηγμένων ηλεκτρονικών δομών.

Λόγω της ανθεκτικότητάς τους, τα υπόστρωμα SiC είναι απαραίτητα σε βιομηχανίες όπως τα ηλεκτρικά οχήματα, τα συστήματα ανανεώσιμης ενέργειας, το αεροδιαστημικό και τις τηλεπικοινωνίες, συμβάλλοντας στη βελτίωση της απόδοσης, της ανθεκτικότητας,και τη συνολική απόδοση σε απαιτητικές εφαρμογές.
