Διάταξη παραγωγής για κυψέλες καρβιδίου πυριτίου 6H τύπου P:145.5 mm~150.0 mm Δάχος 350 μm ± 25 μm

Διάταξη παραγωγής για κυψέλες καρβιδίου πυριτίου 6H τύπου P:145.5 mm ~ 150,0 mm πάχος 350 μm ± 25 μm

6H P-Type Silicon Carbide wafers περίληψη

Το παρόν έγγραφο παρουσιάζει την ανάπτυξη και τα χαρακτηριστικά μιας πλάκας από καρβίδιο του πυριτίου (SiC) 6H, που είναι τύπου P και κατασκευάζεται σύμφωνα με την τυποποιημένη ποιότητα παραγωγής.Η πλάκα έχει διάμετρο μεταξύ 145.5 mm και 150,0 mm, με ελεγχόμενο πάχος 350 μm ± 25 μm. Λόγω της υψηλής θερμικής αγωγιμότητας, του μεγάλου εύρους ζώνης και της εξαιρετικής αντοχής σε υψηλές τάσεις και θερμοκρασίες,Οι πλάκες 6H SiC είναι εξαιρετικά κατάλληλες για εφαρμογές στην ηλεκτρονική ισχύοςΗ μελέτη αυτή επικεντρώνεται στη διαδικασία κατασκευής, στις ιδιότητες των υλικών και στα κριτήρια απόδοσης.παρέχοντας πληροφορίες σχετικά με τις δυνατότητές του για εμπορικές εφαρμογές ημιαγωγών.

Ιδιότητες των πλακών καρβιδίου πυριτίου τύπου 6H P

Η πλάκα 6H τύπου P Standard Production Grade Silicon Carbide (SiC) έχει τις ακόλουθες ιδιότητες:

• Κρυστάλλινη δομή: Το 6H SiC έχει εξαγωνική κρυσταλλική δομή, προσφέροντας εξαιρετικές ηλεκτρονικές ιδιότητες, ιδιαίτερα κατάλληλες για εφαρμογές υψηλής συχνότητας και υψηλής τάσης.
• Τύπος: τύπου P (υποχρεωμένο με στοιχεία όπως αλουμίνιο ή βόριο), παρέχει υψηλή ηλεκτρική αγωγιμότητα, ιδανική για συσκευές ισχύος και εφαρμογές διακόπτη υψηλής ταχύτητας.
• Διάμετρος: Η διάμετρος της πλάκας κυμαίνεται από 145,5 mm έως 150,0 mm, κατάλληλη για τις κοινές απαιτήσεις συσκευασίας και χειρισμού συσκευών ισχύος.
• Δάχος: Το πάχος της πλάκας ελέγχεται σε 350 μm ± 25 μm,διασφάλιση επαρκούς μηχανικής αντοχής κατά τη διάρκεια της παραγωγής, πληρώντας παράλληλα τις απαιτήσεις για λεπτές πλάκες στην κατασκευή συσκευών υψηλής απόδοσης.
• Θερμική αγωγιμότητα: Τα υλικά SiC διαθέτουν υψηλή θερμική αγωγιμότητα, επιτρέποντας αποτελεσματική διάχυση θερμότητας, καθιστώντας τα ιδανικά για εφαρμογές υψηλών θερμοκρασιών.
• Ευρύ εύρος: Το 6H SiC έχει ευρύ εύρος ζώνης (~ 3,0 eV), επιτρέποντάς του να χειρίζεται υψηλές τάσεις και να λειτουργεί σε αυξημένες θερμοκρασίες, κατάλληλο για ηλεκτρονική ισχύς υψηλής τάσης και ηλεκτρονικές συσκευές υψηλής συχνότητας.
• Ανθεκτικότητα σε υψηλές θερμοκρασίες: Τα πλακάκια καρβιδίου του πυριτίου παρουσιάζουν εξαιρετική φυσική και χημική σταθερότητα σε περιβάλλοντα υψηλών θερμοκρασιών, καθιστώντας τα κατάλληλα για ηλεκτρονικές συσκευές σε ακραίες συνθήκες.
• Αντίσταση στην ακτινοβολία: Τα υλικά SiC είναι εξαιρετικά ανθεκτικά στην ακτινοβολία, καθιστώντας τα κατάλληλα για αεροδιαστημικές και στρατιωτικές εφαρμογές.

Αυτές οι ιδιότητες καθιστούν το κύλινδρο SiC τύπου 6H ιδανικό υλικό για ηλεκτρονικές συσκευές υψηλής ισχύος, υψηλής συχνότητας και υψηλής θερμοκρασίας, που χρησιμοποιούνται ευρέως σε ηλεκτρονικές συσκευές ισχύος, συσκευές ημιαγωγών, ραντάρ,και των συστημάτων επικοινωνίας.

Διάγραμμα δεδομένων των πλακιδίων καρβιδίου πυριτίου τύπου 6H P

6 ίντσες διάμετρος Καρβιδίου Σιλικίου (SiC) Προδιαγραφή υποστρώματος

Προσανατολισμός υποστρώματος SiC

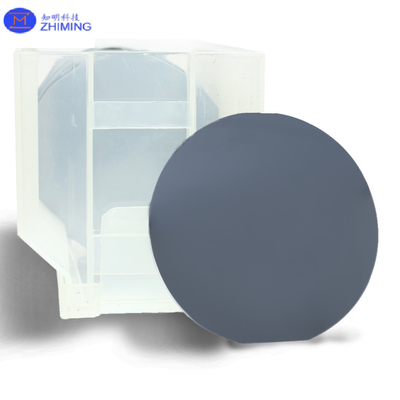

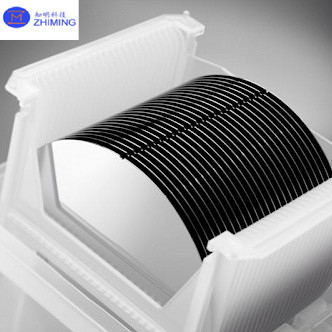

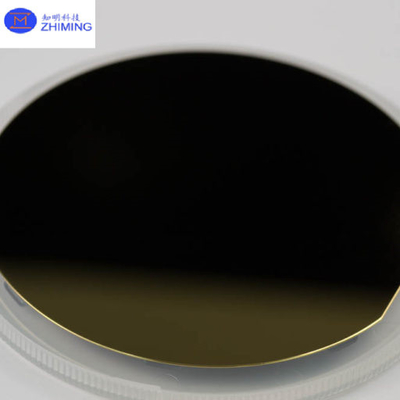

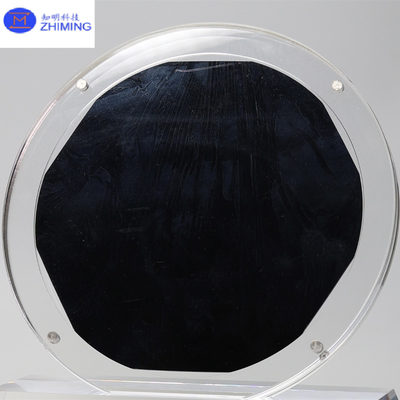

Φωτογραφία από πλακίδιο καρβιδίου πυριτίου τύπου 6H

Εφαρμογή των πλακιδίων καρβιδίου πυριτίου τύπου P 6H

Η πλάκα από καρβίδιο πυριτίου (SiC) τύπου 6H P έχει αρκετές σημαντικές εφαρμογές λόγω των μοναδικών ιδιοτήτων του υλικού, καθιστώντας την κατάλληλη για ηλεκτρονικά υψηλών επιδόσεων και ακραίες συνθήκες.Οι βασικές εφαρμογές περιλαμβάνουν:

1. Ηλεκτρονική ενέργεια: Οι κυψέλες SiC χρησιμοποιούνται ευρέως σε ηλεκτρονικές συσκευές ισχύος όπως MOSFET, διόδους και θυρίστορες.Μετατροπείς, και κινητήρες, ειδικά σε συστήματα ανανεώσιμης ενέργειας, ηλεκτρικά οχήματα (EV) και βιομηχανικό εξοπλισμό.

2. Ηλεκτρονικά προϊόντα υψηλής θερμοκρασίας: Λόγω της υψηλής θερμικής σταθερότητας του 6H SiC, είναι ιδανικό για συσκευές που λειτουργούν σε ακραίες θερμοκρασίες, όπως αισθητήρες, πηγές ενέργειας και συστήματα ελέγχου για αεροδιαστημικά, αυτοκινητοβιομηχανικά,και βιομηχανικές εφαρμογές.

3. Συσκευές υψηλής συχνότηταςΗ ευρεία ζώνη του SiC το καθιστά κατάλληλο για εφαρμογές ραδιοσυχνοτήτων και μικροκυμάτων.και ασύρματη υποδομή επικοινωνίας για υψηλής συχνότητας, ενισχυτές και διακόπτες υψηλής ισχύος.

4. Ηλεκτρικά οχήματα: Οι πλακέτες SiC χρησιμοποιούνται σε μετατροπείς ισχύος, μετατροπείς και συστήματα φόρτισης σε ηλεκτρικά οχήματα, συμβάλλοντας στη βελτίωση της απόδοσης, την ταχύτερη φόρτιση,και εκτεταμένη αυτονομία λόγω χαμηλότερων ενεργειακών απωλειών σε σύγκριση με τις παραδοσιακές συσκευές πυριτίου.

5. Αεροδιαστημική και Άμυνα: Η ανθεκτικότητα του SiC® στην ακτινοβολία και τις υψηλές θερμοκρασίες το καθιστούν εξαιρετικό υλικό για εφαρμογές στην εξερεύνηση του διαστήματος, στα δορυφορικά συστήματα και στα στρατιωτικά ηλεκτρονικά.Χρησιμοποιείται σε ενισχυτές υψηλής ισχύος, πομπούς και αισθητήρες για ακραία περιβάλλοντα.

6. Συστήματα ανανεώσιμης ενέργειας: Οι συσκευές με βάση το SiC είναι απαραίτητες για εφαρμογές ανανεώσιμης ενέργειας, όπως οι μετατροπείς ηλιακής ενέργειας και τα συστήματα αιολικής ενέργειας,λόγω της υψηλής απόδοσής τους και της ικανότητάς τους να χειρίζονται υψηλές τάσεις και θερμοκρασίες, μειώνοντας τις απώλειες ενέργειας και βελτιώνοντας τη συνολική απόδοση του συστήματος.

7. Συσκευές διακόπτη υψηλής ισχύος: Οι πλακέτες SiC χρησιμοποιούνται για την κατασκευή μετασχηματιστών ημιαγωγών υψηλής ισχύος που χρησιμοποιούνται σε βιομηχανικά δίκτυα ηλεκτρικής ενέργειας,όπου η απόδοση και η ικανότητα λειτουργίας υπό συνθήκες υψηλού ρεύματος και τάσης είναι κρίσιμες.

8. LED και οπτικοηλεκτρονική: Το SiC χρησιμοποιείται ως υπόστρωμα για την κατασκευή LED, ιδίως για LED υψηλής φωτεινότητας και υψηλής ισχύος, καθώς και για οπτοηλεκτρονικές συσκευές που χρησιμοποιούνται σε αισθητήρες και οπτικά συστήματα επικοινωνίας.

Αυτές οι εφαρμογές επωφελούνται από την ικανότητα των κυψελών SiC τύπου 6H P να χειρίζονται υψηλές τάσεις, να λειτουργούν σε ακραίες θερμοκρασίες και να παρέχουν εξαιρετική θερμική αγωγιμότητα και υψηλής συχνότητας,το οποίο το καθιστά ένα κρίσιμο υλικό για την προηγμένη ηλεκτρονική.

Ερωτήσεις και απαντήσεις

Ε:Ποια είναι η διαφορά μεταξύ 4H και 6H καρβιδίου πυριτίου;

Α:Η κύρια διαφορά μεταξύ του 4H και του 6H Καρβιδίου Σιλικίου (SiC) έγκειται στις κρυσταλλικές δομές τους, οι οποίες επηρεάζουν σημαντικά τις ηλεκτρονικές και φυσικές τους ιδιότητες.

1. Κρυστάλλινη δομή:
   Τα 4H και 6H αναφέρονται σε διαφορετικούς πολυτύπους SiC, που χαρακτηρίζονται από παραλλαγές στις ακολουθίες στοιβάσματος τους.και ο αριθμός (4 ή 6) υποδηλώνει τον αριθμό των διπλάστρων Si-C σε ένα κελί μονάδας.

   • 4H-SiCέχει τέσσερα διπλάσματα στη σειρά στοιβάσματος.
   • 6H-SiCέχει έξι διπλάσματα στην αλληλουχία στοίβασής του.

2. Κινητικότητα ηλεκτρονίων:
   Μια από τις σημαντικότερες διαφορές είναι η κινητικότητα των ηλεκτρονίων τους, η οποία επηρεάζει την απόδοσή τους σε ηλεκτρονικές συσκευές.

   • 4H-SiCπροσφέρει υψηλότερη κινητικότητα ηλεκτρονίων (περίπου 900 cm2/Vs), καθιστώντας το πιο κατάλληλο για συσκευές υψηλής ισχύος και υψηλής συχνότητας.
   • 6H-SiCέχει χαμηλότερη κινητικότητα ηλεκτρονίων (περίπου 400 cm2/Vs), γεγονός που περιορίζει την αποτελεσματικότητά του σε ορισμένες εφαρμογές.

3. Διάλειμμα:
   Τόσο το 4H όσο και το 6H SiC έχουν ευρύ εύρος ζώνης, αλλά το 4H-SiC έχει ελαφρώς μεγαλύτερο εύρος ζώνης (3,26 eV) σε σύγκριση με το 6H-SiC (3,0 eV).Αυτό καθιστά το 4H-SiC πιο κατάλληλο για εφαρμογές υψηλής τάσης και υψηλής θερμοκρασίας.

4. Εμπορική χρήση:
   Λόγω της ανώτερης κινητικότητας των ηλεκτρονίων και του μεγαλύτερου εύρους ζώνης,4H-SiCείναι ο προτιμώμενος πολυτύπος για συσκευές ισχύος, ειδικά σε εφαρμογές υψηλής τάσης και υψηλής απόδοσης, όπως ηλεκτρικά οχήματα, ηλιακοί μετατροπείς και βιομηχανικά ηλεκτρονικά.
   6H-SiCΗ ηλεκτρονική διάταξη, ενώ χρησιμοποιείται ακόμα, είναι γενικά λιγότερο ευνοημένη για ηλεκτρονικά ισχύος, αλλά μπορεί να βρεθεί σε εφαρμογές χαμηλότερης απόδοσης ή όπου η διαφορά στην κινητικότητα δεν είναι τόσο κρίσιμη.

Συνοπτικά, το 4H-SiC θεωρείται γενικά καλύτερο για την ηλεκτρονική ισχύς υψηλών επιδόσεων λόγω της ανώτερης κινητικότητας των ηλεκτρονίων και του μεγαλύτερου εύρους ζώνης, ενώ το 6H-SiC έχει πιο περιορισμένη χρήση σε σύγκριση.
