Υπόστρωμα N-GaAs VCSEL Epiwafer 6 ιντσών Gallium Arsenide Wafer 2 ιντσών < 100> < 110> Για οπτοηλεκτρονικές συσκευές

Λεπτομέρειες προϊόντων

Place of Origin: China

Μάρκα: ZMSH

Model Number: N-GaAs Substrate

Όροι πληρωμής και αποστολής

Delivery Time: 2-4 weeks

Payment Terms: T/T

Πάρτε την καλύτερη τιμή
Επισημαίνω:

Δύο ίντσες γκάλιο αρσενικό Wafer

,

Επικύκλωμα VCSEL υποστρώματος N-GaAs

,

6 ιντσών Γάλιο Αρσενικό Wafer

Υλικό:
Αρσενικό γάλλιο
Μέγεθος:
2 ιντσών
Δάχος:
430um
προσανατολισμός:
Επενδύσεις
Τύπος:
τύπος ν
Τρόπος κοιλότητας Ομοιομορφία:
≤ 1%
Υλικό:
Αρσενικό γάλλιο
Μέγεθος:
2 ιντσών
Δάχος:
430um
προσανατολισμός:
Επενδύσεις
Τύπος:
τύπος ν
Τρόπος κοιλότητας Ομοιομορφία:
≤ 1%
Υπόστρωμα N-GaAs VCSEL Epiwafer 6 ιντσών Gallium Arsenide Wafer 2 ιντσών < 100> < 110> Για οπτοηλεκτρονικές συσκευές

2 ιντσών υποστρώμα N-Γαλλίου Αρσενιδίου, N-GaAs VCSEL Επιταξιακή πλάκα, ημιαγωγός επιταξιακή πλάκα, 2 ιντσών υποστρώμα N-GaAs, GaAs μονοκρυσταλλική πλάκα 2 ιντσών 3 ιντσών 4 ιντσών υποστρώματα N-GaAs,ημιαγωγός πλακίδας, Ν-Γαλλιοαρσενικό λέιζερ επιταξιακή βάρη


Χαρακτηριστικά του υποστρώματος N-GaAs


- να χρησιμοποιούν υποστρώματα GaAs για την κατασκευή

- υποστήριξη εξατομικευμένων με σχεδιασμό έργων τέχνης

- άμεση διάφραξη, εκπέμπει φως αποτελεσματικά, χρησιμοποιείται σε λέιζερ.

- στο εύρος μήκους κύματος 0,7 μm έως 0,9 μm, κβαντικές δομές

- χρησιμοποιώντας τεχνικές όπως MOCVD ή MBE, χαρακτική, μεταλλικοποίηση και συσκευασία για την επίτευξη της τελικής μορφής της συσκευής



ΠεριγραφήΥπόστρωμα N-GaAs
VCSEL (Vertical Cavity Surface Emitting Laser) epitaxial wafers based on N-GaAs (n-type gallium arsenide) substrates are a key optoelectronic material widely used in the fields of lasers and optical communications.
Το υπόστρωμα N-GaAs αποτελείται από γαλλίο (Ga) και αρσενικό (As) και χρησιμοποιεί τεχνολογία ντόπινγκ n-τύπου για την αύξηση της συγκέντρωσης των ελεύθερων ηλεκτρονίων,βελτιώνοντας έτσι την αγωγιμότητα και την κινητικότητα των ηλεκτρονίων.
Το υλικό αυτό έχει ενεργειακό εύρος ζώνης περίπου 1,42 eV, το οποίο είναι κατάλληλο για εκπομπή λέιζερ και έχει εξαιρετικές οπτοηλεκτρονικές ιδιότητες.

Η δομή του VCSEL συνήθως περιλαμβάνει πολλαπλά κβαντικά πηγάδια και στρώματα ανακλαστήρων, τα οποία καλλιεργούνται στο υπόστρωμα N-GaAs για να σχηματίσουν μια αποτελεσματική κοιλότητα λέιζερ.
Το στρώμα του κβαντικού πηγάδι είναι υπεύθυνο για τον συναρπασμό και την εκπομπή λέιζερ, ενώ ο ανακλαστήρας βελτιώνει την απόδοση παραγωγής του λέιζερ.
Η εξαιρετική θερμική σταθερότητα και οι ηλεκτρικές ιδιότητες του υποστρώματος N-GaAs διασφαλίζουν την υψηλή απόδοση και σταθερότητα του VCSEL, καθιστώντας το αποτελεσματικό σε μεταφορά δεδομένων υψηλής ταχύτητας.


Τα VCSEL που βασίζονται σε υποστρώματα N-GaAs χρησιμοποιούνται ευρέως σε τομείς όπως οι επικοινωνίες οπτικών ινών, οι εκτυπωτές λέιζερ και οι αισθητήρες.
Η υψηλή της απόδοση και η χαμηλή κατανάλωση ενέργειας την καθιστούν σημαντικό μέρος της σύγχρονης τεχνολογίας επικοινωνιών.
Με την αυξανόμενη ζήτηση για μεταφορά δεδομένων υψηλής ταχύτητας, η τεχνολογία VCSEL με βάση το υπόστρωμα N-GaAs γίνεται σταδιακά μια σημαντική κατεύθυνση για την ανάπτυξη της οπτοηλεκτρονικής,προώθηση της προόδου και της καινοτομίας των διαφόρων εφαρμογών.



Λεπτομέρειες του υποστρώματος N-GaAs

Παράμετρος VCSEL
Ποσοστό 25G/50G
μήκος κύματος 850nm
μέγεθος 4 ίντσες/6 ίντσες
Τρόπος κοιλότητας Ανεπάρκεια Μέσα στο ± 3%
Τρόπος κοιλότητας Ομοιομορφία ≤ 1%
Επίπεδο ντόπινγκ Ανοχή Εντός ± 30%
Επίπεδο ντόπινγκ Ομοιότητα ≤ 10%
PL Ομοιότητα μήκους κύματος Το Std.Dev είναι καλύτερο από 2nm @inner 140mm
Ομοιότητα πάχους Καλύτερο από ± 3% @εσωτερικά 140 mm
Μονόκλασμα mol x Ανεκτικότητα Μέσα σε ±0.03
Μοίρα μολ x Ομοιομορφία ≤0.03

Περισσότερα δείγματα υποστρώματος N-GaAs

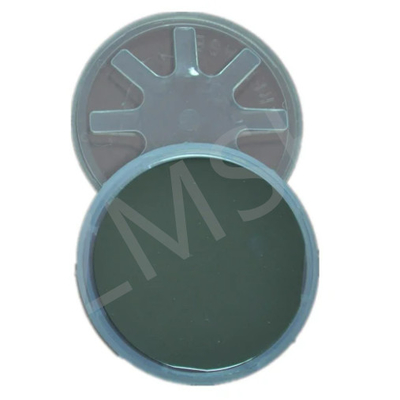

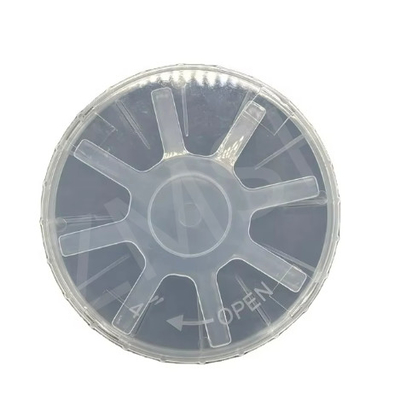

Υπόστρωμα N-GaAs VCSEL Epiwafer 6 ιντσών Gallium Arsenide Wafer 2 ιντσών < 100> < 110> Για οπτοηλεκτρονικές συσκευές 0Υπόστρωμα N-GaAs VCSEL Epiwafer 6 ιντσών Gallium Arsenide Wafer 2 ιντσών < 100> < 110> Για οπτοηλεκτρονικές συσκευές 1
