GaAs Laser Epitaxial Wafer Gallium Arsenide Wafer VCSEL/PD Expitaxial Wafer για ευφυή ανίχνευση

Λεπτομέρειες προϊόντων

Τόπος καταγωγής: Κίνα

Μάρκα: ZMSH

Αριθμό μοντέλου: Βάλα GaAs

Όροι πληρωμής και αποστολής

Πάρτε την καλύτερη τιμή
Επισημαίνω:

ΓΑΑ Laser Επιταξιακή πλάκα

,

Ευφυής ανίχνευση επιταξιακής βάφρας

,

Επικαιροποιημένη συσκευή VCSEL/PD

Υλικό:
Αρσενικό γάλλιο
Μέγεθος:
3 ίντσες / 4 ίντσες / 6 ίντσες
Δάχος:
Προσαρμοσμένο
Dopant:
Si/ Zn
προσανατολισμός:
< 100>
Τύπος:
Πρωταρχικός
Υλικό:
Αρσενικό γάλλιο
Μέγεθος:
3 ίντσες / 4 ίντσες / 6 ίντσες
Δάχος:
Προσαρμοσμένο
Dopant:
Si/ Zn
προσανατολισμός:
< 100>
Τύπος:
Πρωταρχικός
GaAs Laser Epitaxial Wafer Gallium Arsenide Wafer VCSEL/PD Expitaxial Wafer για ευφυή ανίχνευση

2 ιντσών Gallium Arsenide Wafer GaAs Epitaxial Wafer για LD Laser Diode, ημιαγωγός epitaxial wafer, 3 ιντσών GaAs wafer, GaAs μονοκρυσταλλική wafer 2 ιντσών 3 ιντσών 4 ιντσών GaAs υποστρώματα για LD εφαρμογή,ημιαγωγός πλακίδας, Αρσενικό γάλλιο Λαζερικό Επιταξιακό Σφραγίδα


Χαρακτηριστικά της Επιταξιακής Κουφίδας Λαζερικού GaAs

- να χρησιμοποιούν πλακίδια GaAs για την κατασκευή

- υποστήριξη εξατομικευμένων με σχεδιασμό έργων τέχνης

- άμεση διάφραξη, εκπέμπει φως αποτελεσματικά, χρησιμοποιείται σε λέιζερ.

- στο εύρος μήκους κύματος 0,7 μm έως 0,9 μm, κβαντικές δομές

- χρησιμοποιώντας τεχνικές όπως MOCVD ή MBE, χαρακτική, μεταλλικοποίηση και συσκευασία για την επίτευξη της τελικής μορφής της συσκευής


Περιγραφή του GaAs Laser Epitaxial wafer

Η επιταξιακή πλάκα από αρσενικό γάλλιο (GaAs) είναι ένα σημαντικό υλικό ημιαγωγών, που χρησιμοποιείται ευρέως στην οπτοηλεκτρονική και τις ηλεκτρονικές συσκευές υψηλής συχνότητας.

Καλλιεργείται σε υπόστρωμα αρσενικού γαλλίου μέσω τεχνολογίας επιταξιακής ανάπτυξης και έχει εξαιρετικές οπτοηλεκτρονικές ιδιότητες.

Τα χαρακτηριστικά άμεσης διάφρασης του GaAs το καθιστούν ιδιαίτερα εμφανές σε διόδους εκπομπής φωτός (LED) και διόδους λέιζερ (LD),που μπορούν να εκπέμπουν φως αποτελεσματικά και είναι κατάλληλα για οπτικές επικοινωνίες και τεχνολογίες οθόνης.

Σε σύγκριση με το πυρίτιο, το GaAs έχει υψηλότερη κινητικότητα ηλεκτρονίων και μπορεί να υποστηρίξει ταχύτερες ταχύτητες μετάβασης, η οποία είναι ιδιαίτερα κατάλληλη για συσκευές ραδιοσυχνοτήτων (RF) και μικροκυμάτων.

Επιπλέον, οι επιταξιακές πλάκες GaAs παρουσιάζουν καλή σταθερότητα και χαμηλά χαρακτηριστικά θορύβου σε περιβάλλοντα υψηλών θερμοκρασιών, καθιστώντας τις κατάλληλες για διάφορες εφαρμογές υψηλής ισχύος και υψηλής συχνότητας.

Κατά τη διάρκεια της διαδικασίας κατασκευής, οι κοινώς χρησιμοποιούμενες τεχνολογίες επιταξιακής ανάπτυξης περιλαμβάνουν την εναπόθεση χημικών ατμών μετάλλων (MOCVD) και την επιταξία μοριακής ακτίνας (MBE),που εξασφαλίζουν την υψηλή ποιότητα και την ομοιομορφία του επιταξιακού στρώματος.

Μετά την κατασκευή, η επιταξιακή πλάκα GaAs υποβάλλεται σε διαδικασίες όπως η χαρακτική, η μεταλλικοποίηση και η συσκευασία για να σχηματίσουν τελικά ηλεκτρονικές και οπτοηλεκτρονικές συσκευές υψηλών επιδόσεων.

Με την πρόοδο της επιστήμης και της τεχνολογίας, τα πεδία εφαρμογής των επιταξιακών πλακών GaAs συνεχίζουν να επεκτείνονται, ειδικά στους τομείς των οπτικών επικοινωνιών, των ηλιακών κυψελών και των αισθητήρων,που δείχνουν ευρείες προοπτικές αγοράς.


Περισσότερα για το GaAs Laser Epitaxial wafer

Ως κορυφαίος προμηθευτής υποστρώσεων GaAs, η ZMSH ειδικεύεται στην κατασκευή υποστρώσεων κυψελών με γαλλιοαρσενικό (GaAs) έτοιμο για Epi.

Προσφέρουμε μια ποικιλία τύπων, συμπεριλαμβανομένων ημιαγωγών n-τύπου, C-doped, και p-τύπου πλακίδια τόσο σε πρωταρχική και ψεύτικη ποιότητα.

Η αντίσταση των υπόστρωτων GaAs μας ποικίλλει ανάλογα με τα χρησιμοποιούμενα ντοπαντικά: τα ντοπαρισμένα με πυρίτιο ή με ψευδάργυρο πλακίδια έχουν εύρος αντίστασης 0,001·0,009 ωμ·cm,ενώ οι πλάκες με ντόπιση άνθρακα έχουν αντίσταση ≥ 1 × 10^7 ohm·cm.

Τα Wafers GaAs είναι διαθέσιμα σε κρυστάλλινους προσανατολισμούς (100) και (111), με (100) ανοχές προσανατολισμού 2°, 6° ή 15° off.

Η πυκνότητα τρύπας χαρακτικής (EPD) για τα Wafers GaAs είναι συνήθως <5000/cm2 για εφαρμογές LED και <500/cm2 για διόδους λέιζερ (LD) και μικροηλεκτρονικά.


Λεπτομέρειες για την Επιταξιακή Κουβέρτα Λάζαρα GaAs

Παράμετρος VCSEL Π.Δ.
Ποσοστό 25G/50G 10G/25G/50G
μήκος κύματος 850nm /
μέγεθος 4 ίντσες/6 ίντσες 3 ίντσες/4 ίντσες/6 ίντσες
Τρόπος κοιλότητας Ανεπάρκεια Μέσα στο ± 3%
Τρόπος κοιλότητας Ομοιομορφία ≤ 1%
Επίπεδο ντόπινγκ Ανοχή Εντός ± 30%
Επίπεδο ντόπινγκ Ομοιότητα ≤ 10%
PL Ομοιότητα μήκους κύματος Το Std.Dev είναι καλύτερο από 2nm @inner 140mm
Ομοιότητα πάχους Καλύτερο από ± 3% @εσωτερικά 140 mm
Μονόκλασμα mol x Ανεκτικότητα Μέσα σε ±0.03
Μοίρα μολ x Ομοιομορφία ≤0.03


Άλλα δείγματα GaAsΕπιταξιακή πλάκα λέιζερ

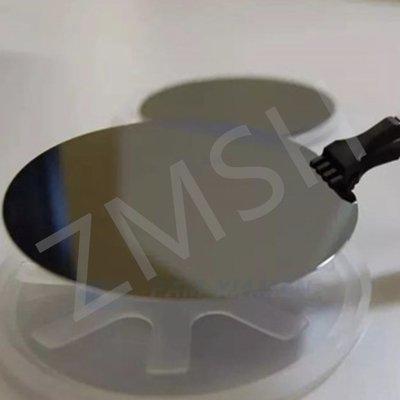

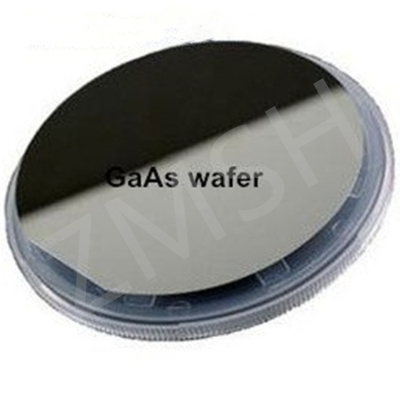

GaAs Laser Epitaxial Wafer Gallium Arsenide Wafer VCSEL/PD Expitaxial Wafer για ευφυή ανίχνευση 0GaAs Laser Epitaxial Wafer Gallium Arsenide Wafer VCSEL/PD Expitaxial Wafer για ευφυή ανίχνευση 1


Σχετικά με εμάς
Σχετικά με εμάς
Η επιχείρησή μας, ZMSH, ειδικεύεται στην έρευνα, την παραγωγή, την επεξεργασία και την πώληση υποστρωμάτων ημιαγωγών και οπτικών υλικών κρυστάλλων.
Έχουμε μια έμπειρη ομάδα μηχανικών, εμπειρογνωμοσύνη διαχείρισης, εξοπλισμό επεξεργασίας ακριβείας και όργανα δοκιμών,μας παρέχει εξαιρετικά ισχυρές δυνατότητες στην επεξεργασία μη τυποποιημένων προϊόντων.
Μπορούμε να ερευνήσουμε, να αναπτύξουμε και να σχεδιάσουμε διάφορα νέα προϊόντα σύμφωνα με τις ανάγκες των πελατών.
Η εταιρεία θα τηρεί την αρχή της "προσανατολισμού στον πελάτη και της ποιότητας" και θα προσπαθεί να γίνει μια κορυφαία επιχείρηση υψηλής τεχνολογίας στον τομέα των οπτοηλεκτρονικών υλικών.

Συστάσεις για παρόμοια προϊόντα

1.2" S Ντόπιση GaP Ημιαγωγών EPI Wafer N Τύπου P Τύπου 250um 300um Διοδείες εκπομπής φωτόςGaAs Laser Epitaxial Wafer Gallium Arsenide Wafer VCSEL/PD Expitaxial Wafer για ευφυή ανίχνευση 2

2.2" 3" FZ SiO2 Single Crystal IC Chips 100um 200um Ξηρό υγρό στρώμα οξείδωσης 100nm 300nm

GaAs Laser Epitaxial Wafer Gallium Arsenide Wafer VCSEL/PD Expitaxial Wafer για ευφυή ανίχνευση 3


Γενικές ερωτήσεις

1Ε: Τι γίνεται με το κόστος των επεταξιακών πλακίδων GaAs σε σύγκριση με άλλα πλακίδια;

Α: Τα επεταξιακά πλακάκια λέιζερ GaAs τείνουν να είναι πιο ακριβά από τα πλακάκια πυριτίου και κάποια άλλα ημιαγωγικά υλικά.

2Ε: Τι γίνεται με τις μελλοντικές προοπτικές των ΓΑΑ;Επεταξιακό λέιζερφτερούγες?
Α: Οι μελλοντικές προοπτικές των επεταξιακών πλακίδων λέιζερ GaAs είναι αρκετά ελπιδοφόρες.
